電力DTU_4G LTE DTU_移動聯通電信全網通4G雙向透傳終端設備全端子保護

USR-G785 是一款高穩定、抗干擾的工業級無線數據傳輸終端，專為電力行業設計，為苛刻環境下無人值守的電力項目，提供穩定的網絡通信。既可以實現常規 DTU 的數據透傳功能，也可以實現電力專屬協議透傳功能。通過簡單的 AT指令進行設置，即可輕松使用本產品實現串口到網絡服務器的雙向數據傳輸。

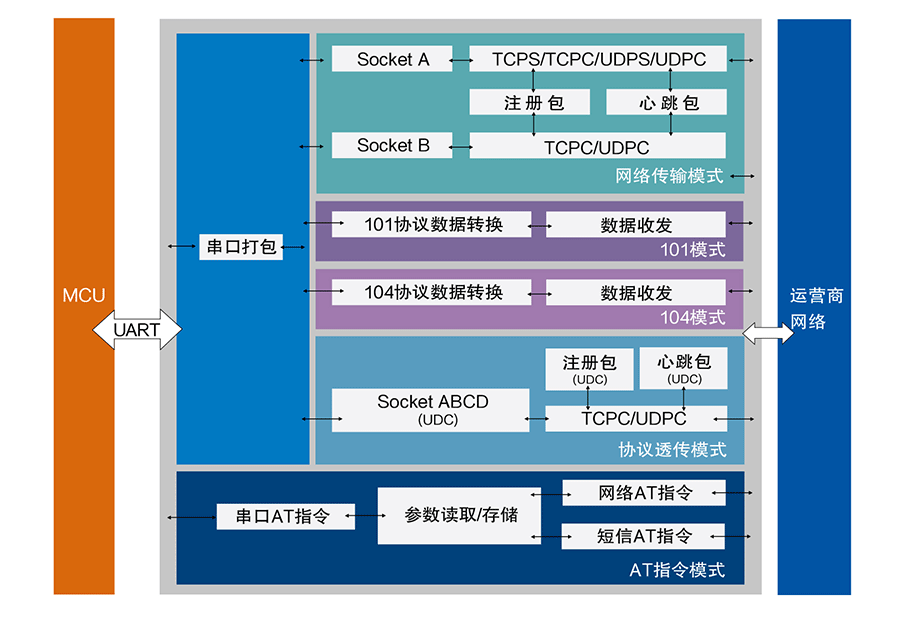

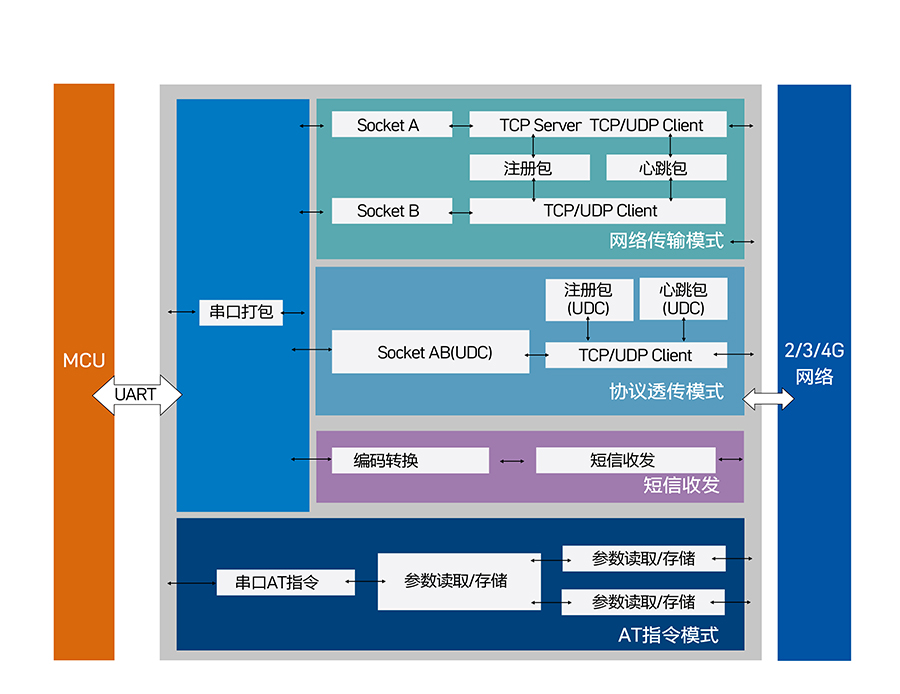

功能結構圖






工作模式

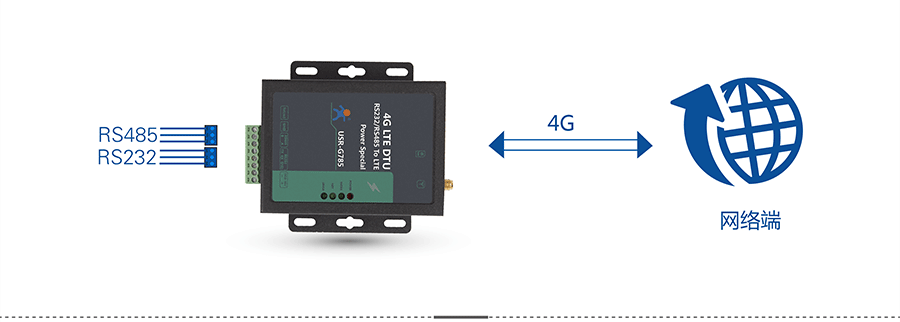

網絡透傳模式

此模式下，用戶的串口設備可以通過DTU發送數據到指定的服務器上，DTU也可以將服務器的數據轉發到串口設備上。

4G DTU USR-G785支持兩路socket鏈接，兩路鏈接相互獨立。

UDC模式

此模式下，用戶的串口設備可以通過DTU發送數據到指定的服務器上，DTU也可以將服務器的數據轉發到串口設備上。

4G DTU USR-G785支持兩路socket鏈接，兩路鏈接相互獨立。

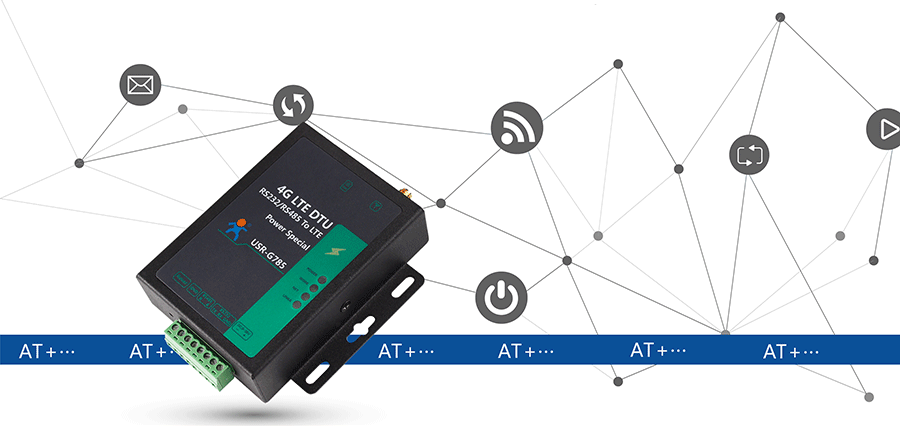

AT指令

支持串口、網絡AT指令查詢和設置參數。

軟件功能

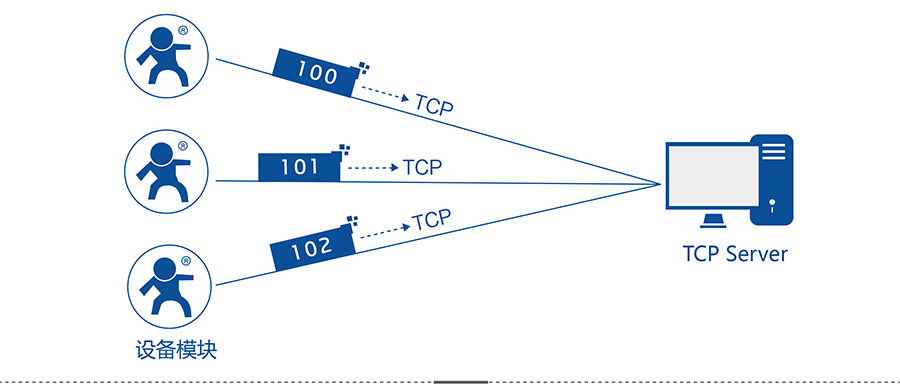

注冊包機制

USR-G785作為TCP Client時，建立鏈接后自動發送預定的注冊包做標識。注冊包數據可以是IMEI碼，ICCID碼和自定義注冊數據。

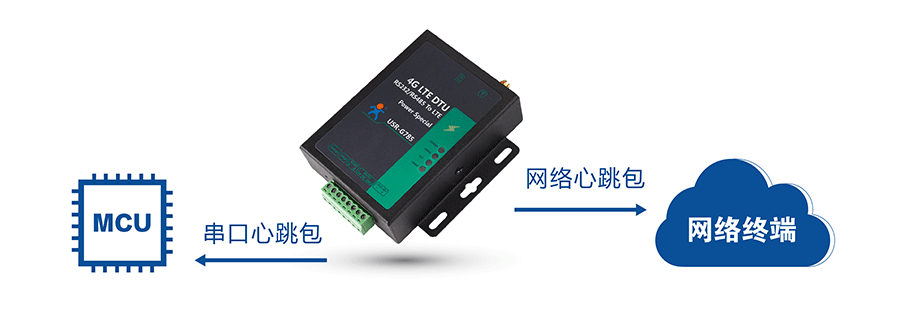

心跳包機制

USR-G785支持持網絡心跳包和串口心跳包。
網絡心跳包通知服務器處于活躍狀態，通過不斷發送心跳包保持與服務器的正常連接。
串口心跳包通知串口設備處于活躍狀態，主動抓取不能主動推送的傳感器數據。

應用案例

配網自動化

電力專屬DTU抗干擾，在電網環境得心應手；將電網節點監控設備與遠程平臺建立穩定通信；指令口與數據口相互獨立，可對設備用指令進行操作。

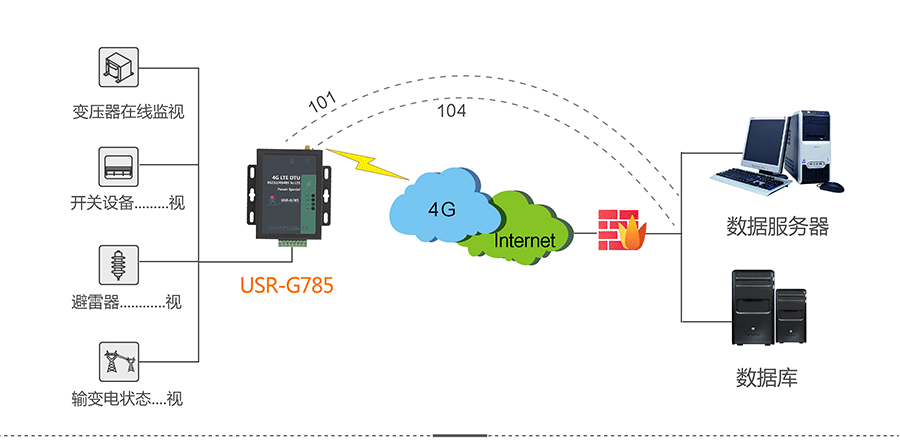

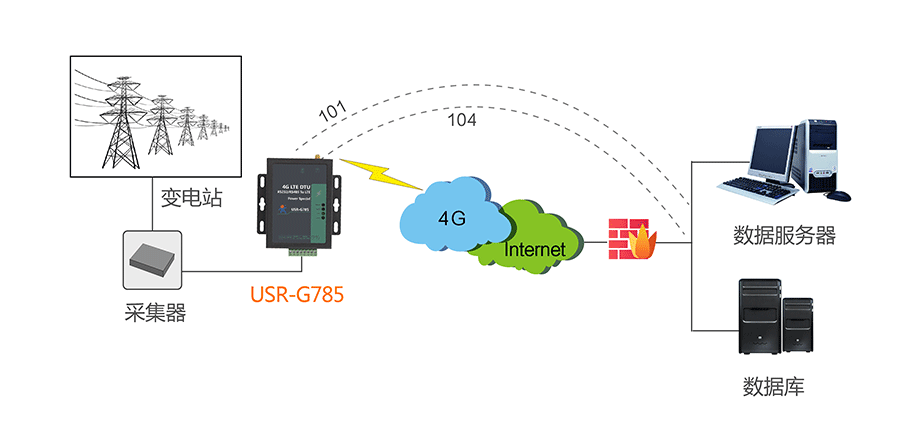

智能變電站自動化

實時傳輸集中器采集的監測數據；可靠性強，適應長時間高負荷運行；支持101、104協議，讓數據傳輸暢通無阻。

電力DTU_4G LTE DTU_移動聯通電信全網通4G雙向透傳終端設備全端子保護

USR-G785 是一款高穩定、抗干擾的工業級無線數據傳輸終端，專為電力行業設計，為苛刻環境下無人值守的電力項目，提供穩定的網絡通信。既可以實現常規 DTU 的數據透傳功能，也可以實現電力專屬協議透傳功能。通過簡單的 AT指令進行設置，即可輕松使用本產品實現串口到網絡服務器的雙向數據傳輸。



功能結構圖






工作模式

101模式

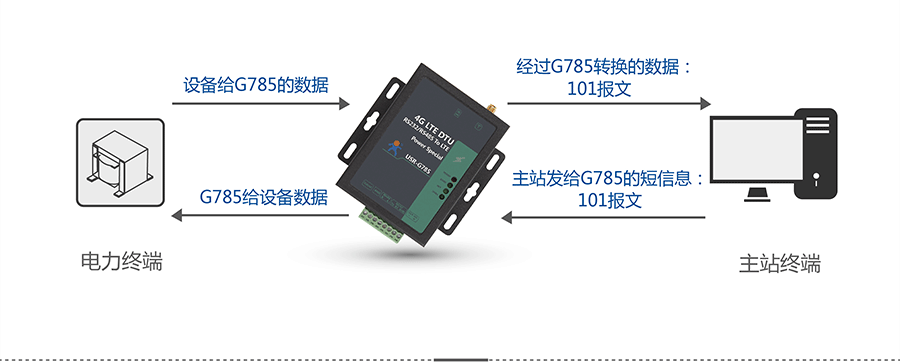

按照電力101協議傳輸數據，DTU作為子站端的一部分，只需將數據通過串口發給DTU，USR-G785就會將101報文發送給服務器。

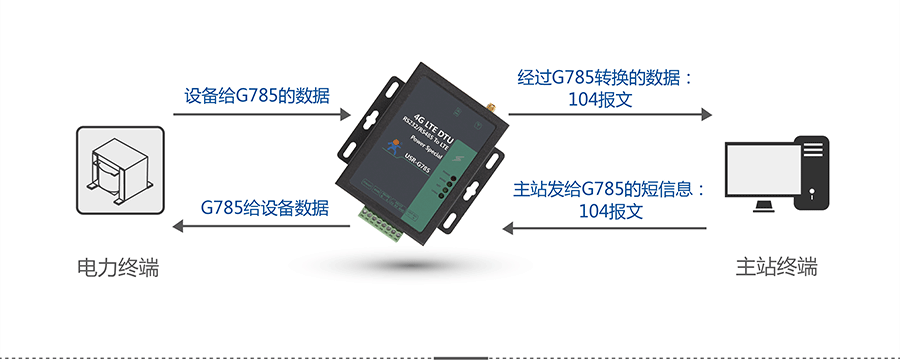

104模式

按照電力104協議傳輸數據，DTU作為子站端的一部分，只需將數據通過串口發給DTU，USR-G785就會將104報文發送給服務器。

網絡透傳模式

此模式下，用戶的串口設備可以通過DTU發送數據到指定的服務器上，DTU也可以將服務器的數據轉發到串口設備上。

4G DTU USR-G785支持兩路socket鏈接，兩路鏈接相互獨立。

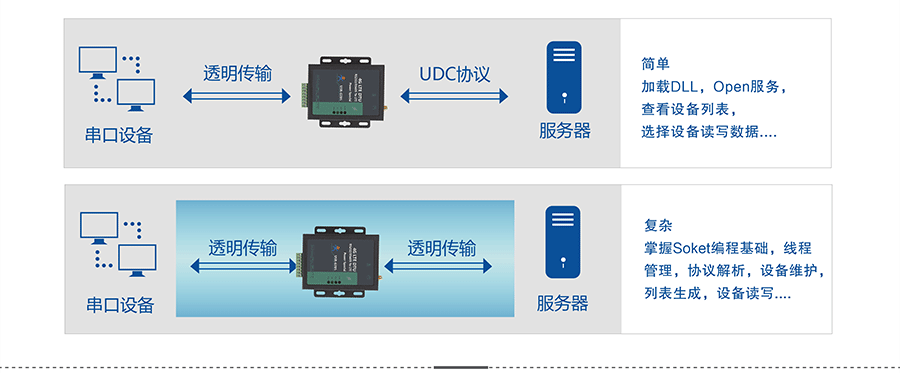

UDC模式

此模式下，用戶的串口設備可以通過DTU發送數據到指定的服務器上，DTU也可以將服務器的數據轉發到串口設備上。

4G DTU USR-G785支持兩路socket鏈接，兩路鏈接相互獨立。

AT指令

支持串口、網絡AT指令查詢和設置參數。

軟件功能

注冊包機制

USR-G785作為TCP Client時，建立鏈接后自動發送預定的注冊包做標識。注冊包數據可以是IMEI碼，ICCID碼和自定義注冊數據。

心跳包機制

USR-G785支持持網絡心跳包和串口心跳包。
網絡心跳包通知服務器處于活躍狀態，通過不斷發送心跳包保持與服務器的正常連接。
串口心跳包通知串口設備處于活躍狀態，主動抓取不能主動推送的傳感器數據。

應用案例

配網自動化

電力專屬DTU抗干擾，在電網環境得心應手；將電網節點監控設備與遠程平臺建立穩定通信；指令口與數據口相互獨立，可對設備用指令進行操作。

智能變電站自動化

實時傳輸集中器采集的監測數據；可靠性強，適應長時間高負荷運行；支持101、104協議，讓數據傳輸暢通無阻。
