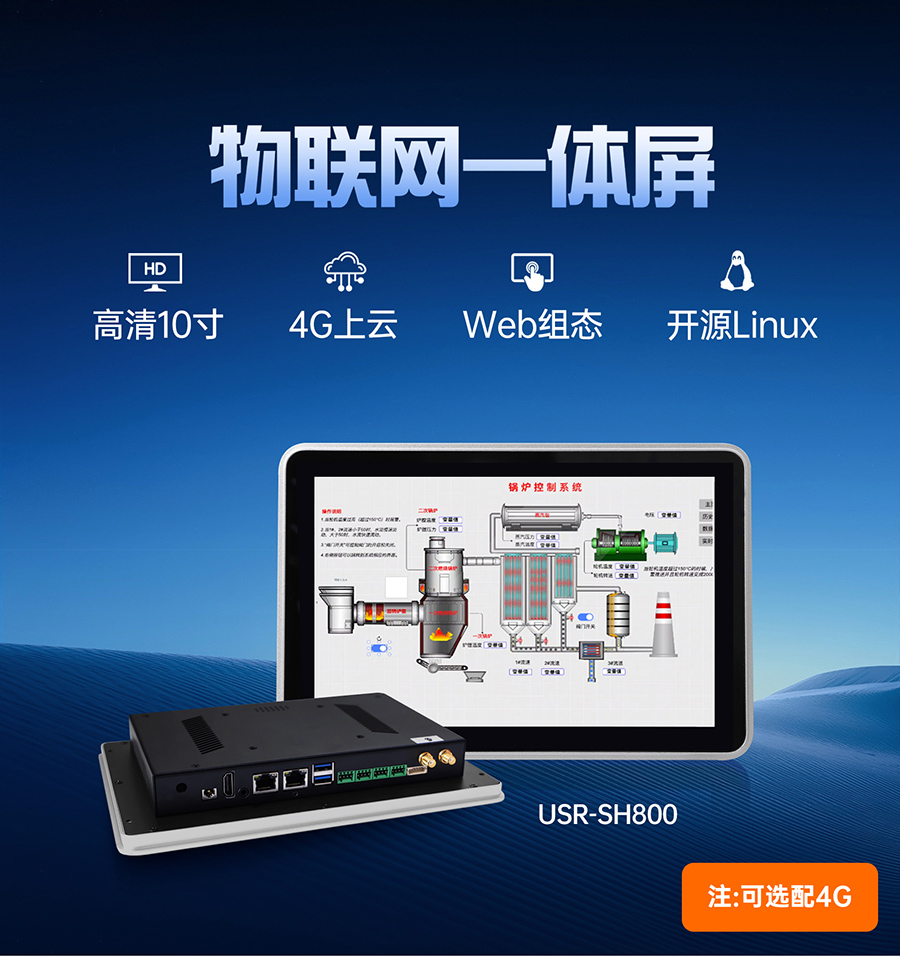

在智能制造的浪潮中，工廠管理者每天要面對海量數據：設備運行參數、生產良率、能耗指標、環境監測值……這些數據分散在PLC、SCADA、MES等不同系統中，如同被鎖在“數據孤島”中的寶藏。物聯網一體屏通過“數據采集-智能處理-視覺呈現”的完整鏈路，正在將抽象的工業數據轉化為直觀的可視化界面，讓管理者在3秒內掌握全局態勢。

一、從“數據報表”到“決策畫布”：可視化展示的進化邏輯

傳統工業數據展示依賴Excel表格或固定報表，存在三大痛點：

• 信息過載：單份報表可能包含50+字段，關鍵指標被淹沒在數據海洋中；
• 響應滯后：人工整理數據耗時2-4小時，決策永遠滯后于生產變化；
• 認知偏差：不同人員對同一組數據的解讀可能完全相反，導致決策分歧。

物聯網一體屏通過三大設計原則重構數據展示方式：

1. 信息密度分層：將屏幕劃分為戰略層（KPI看板）、戰術層（產線狀態）、操作層（設備詳情）三級架構，確保管理者在10米外看到核心指標，3米內獲取關聯信息，1米內深入細節。
2. 動態優先級排序：采用“熱力圖+異常標注”技術，自動高亮顯示偏離閾值的數據。例如，當設備溫度超過85℃時，對應指標卡從藍色變?yōu)榧t色并閃爍提醒。
3. 多模態交互：集成觸摸、語音、手勢控制，支持管理者通過“滑動切換產線”“語音查詢故障碼”等自然交互方式獲取信息。某汽車工廠項目顯示，這種設計使數據查詢效率提升60%。

二、數據融合引擎：打破“系統壁壘”的關鍵技術

工業現場的數據源高度分散，物聯網一體屏需具備強大的數據融合能力：

1. 協議轉換網關：內置支持Modbus、OPC UA、Profinet、MQTT等20+種工業協議的解析模塊，可直連PLC、傳感器、機器人等設備。某電子廠項目通過統一協議轉換，將數據采集周期從15分鐘縮短至3秒。
2. 邊緣計算預處理：在一體屏內嵌輕量化AI模型，對原始數據進行清洗、聚合和初步分析。例如，將100臺注塑機的溫度數據實時計算為“產線平均溫度”“溫度標準差”等派生指標，減少云端傳輸壓力。
3. 時空數據對齊：解決不同設備采樣頻率不一致的問題。通過時間插值算法，將低頻數據（如每小時采集的能耗值）與高頻數據（如每秒采集的設備狀態）對齊到同一時間軸，確?？梢暬治龅臏蚀_性。

三、可視化設計方法論：讓數據“自己說話”

優秀的可視化界面需遵循“3C原則”：清晰（Clear）、一致（Consistent）、有說服力（Convincing）。具體實踐中需掌握五大技巧：

1. 指標體系構建：從“海量數據”到“關鍵洞察”

采用“金字塔模型”篩選指標：

• 頂層指標：反映企業戰略目標（如OEE、單位能耗成本）；
• 中層指標：支撐頂層指標的可分解要素（如設備故障率、換模時間）；
• 底層指標：直接采集的原始數據（如電機電流、液壓壓力）。

某光伏企業通過該模型，將監控指標從200+個精簡至18個核心指標，管理者決策效率提升40%。

2. 圖表類型選擇：用“對的圖形”說“對的話”

不同數據關系需匹配不同圖表：

• 趨勢分析：折線圖（適合展示溫度隨時間變化）；
• 占比對比：堆疊面積圖（適合展示不同產品線的能耗構成）；
• 空間分布：熱力圖（適合展示工廠不同區域的溫濕度差異）；
• 異常檢測：箱線圖（適合快速識別設備振動值的離群點）。

3. 動態效果設計：避免“為動而動”的誤區

動態效果應服務于信息傳遞，而非視覺炫技：

• 漸進式加載：數據量較大時，采用“骨架屏+分塊渲染”技術，避免界面卡頓；
• 智能刷新：對變化頻繁的指標（如設備狀態）采用實時刷新，對穩定性指標（如產線良率）采用按需刷新；
• 過渡動畫：在頁面切換或數據更新時，使用0.3秒內的淡入淡出效果，減少視覺干擾。

4. 色彩管理系統：用“數據語言”替代“藝術語言”

工業可視化需建立嚴格的色彩規范：

• 狀態編碼：綠色（正常）、黃色（預警）、紅色（故障）、藍色（待機）；
• 數據梯度：采用單色系漸變（如藍-淺藍-白）展示連續變量（如壓力值）；
• 對比度控制：確保文字與背景的對比度≥4.5:1，滿足無障礙設計標準。

5. 多終端適配：從“大屏中心”到“全場景覆蓋”

物聯網一體屏需支持多種顯示形態：

• 車間看板：采用55-86英寸工業級觸控屏，防水防塵設計，適應-10℃~50℃環境；
• 移動端：通過HTML5技術實現與PC端一致的交互體驗，支持管理者隨時隨地查看數據；
• AR眼鏡：在設備巡檢場景中，通過AR疊加顯示設備實時參數與歷史維修記錄。

四、行業場景化實踐：從“通用模板”到“精準適配”

不同行業對可視化展示的需求存在顯著差異：

1. 流程型制造（如化工、冶金）

重點展示工藝流程的連續性：

• 采用管道圖+數據標簽的方式，實時顯示反應釜溫度、壓力、流量等參數；
• 通過顏色漸變展示工藝段的運行狀態（如綠色=穩定、黃色=波動、紅色=異常）；
• 集成DCS系統數據，實現“一鍵停機”等緊急控制功能。

2. 離散型制造（如汽車、3C）

重點展示產線的節拍與效率：

• 使用甘特圖展示訂單進度與設備利用率；
• 通過數字孿生技術，在屏幕中1:1還原物理產線，實時映射設備狀態；
• 集成ANDON系統，快速定位故障點并觸發維修工單。

3. 能源管理（如電力、光伏）

重點展示能源流向與損耗：

• 采用?；鶊D展示電能的產生、傳輸、分配與消耗過程；
• 通過三維地圖展示分布式能源站的位置與運行狀態；
• 集成氣象數據，預測光伏發電量并優化儲能策略。

五、未來趨勢：從“數據展示”到“智能決策”

隨著AI技術的融入，物聯網一體屏正在向三個方向演進：

1. 預測性可視化

通過LSTM神經網絡預測設備故障概率，在界面中提前顯示“未來24小時風險熱力圖”。某風電場項目通過該功能，將計劃外停機時間減少65%。

2. 根因分析輔助

當指標異常時，系統自動關聯歷史數據與知識庫，推薦可能的故障原因。例如，當注塑機廢品率上升時，屏幕彈出提示：“建議檢查：1.料筒溫度；2.模具冷卻水流量；3.機械手抓取位置”。

3. 自然語言交互

集成NLP技術，支持管理者用自然語言查詢數據。例如，輸入“查看上周三下午3點，2號產線的能耗最高的設備”，系統自動生成對應圖表。

讓數據成為“會說話的生產力”

物聯網一體屏的實時數據可視化展示，本質是重構“人-數據-機器”的交互方式。當管理者無需在多個系統間切換即可獲取全局視角，當異常數據能主動“跳”到眼前而非被動查找，當歷史經驗能通過可視化模板快速復用，我們正見證一場靜默的革命：工業物聯網技術正在將“沉睡的數據”轉化為“可執行的洞察”，為精益生產提供決策支撐。對于從業者而言，把握這一趨勢需關注三個維度：深入理解行業工藝流程、掌握數據融合與可視化設計技術、構建開放兼容的生態系統。在未來的智能工廠中，每一塊屏幕都將成為連接物理世界與數字世界的“決策窗口”，共同推動制造業向更高效率、更低成本、更可持續的方向演進。
