如何使用RS232,RS422和RS485接口擴展網絡?
2020-11-23


  工程師通常會發現自己的電纜長度不足,無法將帶有RS232,RS422和RS485接口的終端設備連接到計算機或控制器。如何解決這個問題呢?有多種擴展RS232、RS422和RS485接口的方式解決此類問題。

如何使用RS-232,RS-422和RS-485接口擴展網絡?

  在開始之前,讓我們回顧一下根據接口可以傳輸數據的最大距離。

  ● RS232:最長15米,點對點操作模式

  ● RS422和RS485-最長1200米,點對點或多播模式

  將RS232轉換為RS422或RS485

  擴展RS232接口的最簡單方法是使用RS232到RS485轉換線,這會將距離從最長15米增加到最長1200米。

將RS232轉換為RS422或RS485

  盡管RS422和RS485接口非常相似,但RS485接口更為常見,我們以RS485為例。

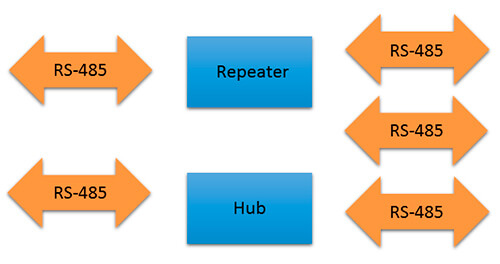

  通過中繼器擴展RS485網絡

  如果您只有幾百米的距離,那么仍然可以擴展RS485接口。例如,將串口服務器作為中繼使用。

通過中繼器擴展RS485網絡

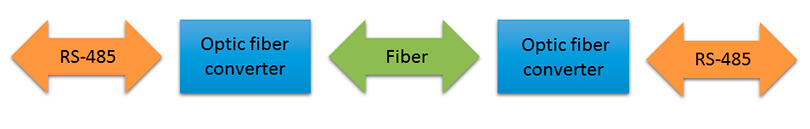

  通過光纖擴展RS485網絡

  如果要將RS485網絡擴展到2公里或更遠,該怎么辦?

  可以通過光學轉換器將串行接口轉換為光纖。

通過光纖擴展RS485網絡

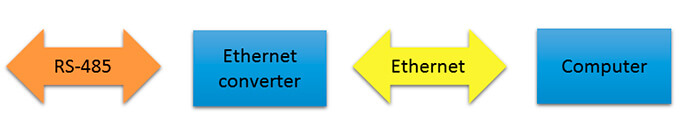

  通過以太網擴展RS485網絡

  如果通過光纖進行擴展很費力,但是您有本地以太網或Internet網絡怎么辦?

  您可以使用串行接口服務器或從RS232,RS422和RS485接口到以太網的轉換器。

通過以太網擴展RS485網絡

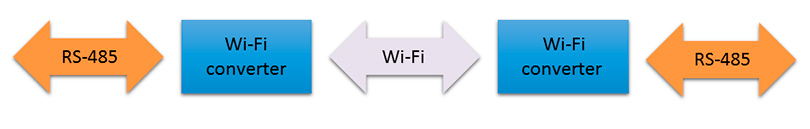

  通過Wi-Fi擴展RS-485網絡

  可以將RS485接口通過wifi串口服務器連接到Wi-Fi網絡。

通過Wi-Fi擴展RS485網絡

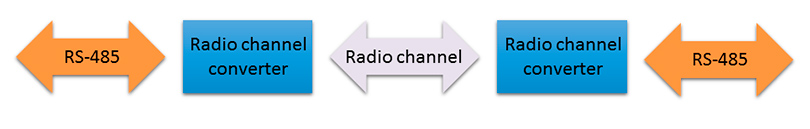

  通過無線電信道擴展RS485網絡

  如果不能選擇以太網/互聯網,請考慮使用無線信道解決方案。

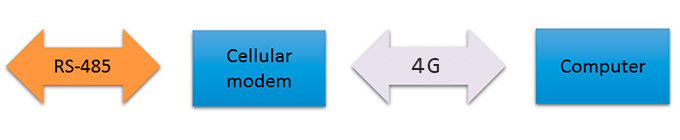

通過蜂窩調制解調器擴展RS485網絡

  通過蜂窩調制解調器擴展RS485網絡

  如果您要連接的設備分散在廣闊而困難的地形中,則可以使用4G蜂窩網絡連接。

通過蜂窩調制解調器擴展RS485網絡
