　　一、資料下載

　　1、串口服務器USR-N668 軟件設計手冊

　　2、USR-N668 說明手冊

　　3、N668設置軟件

　　二、連接框圖

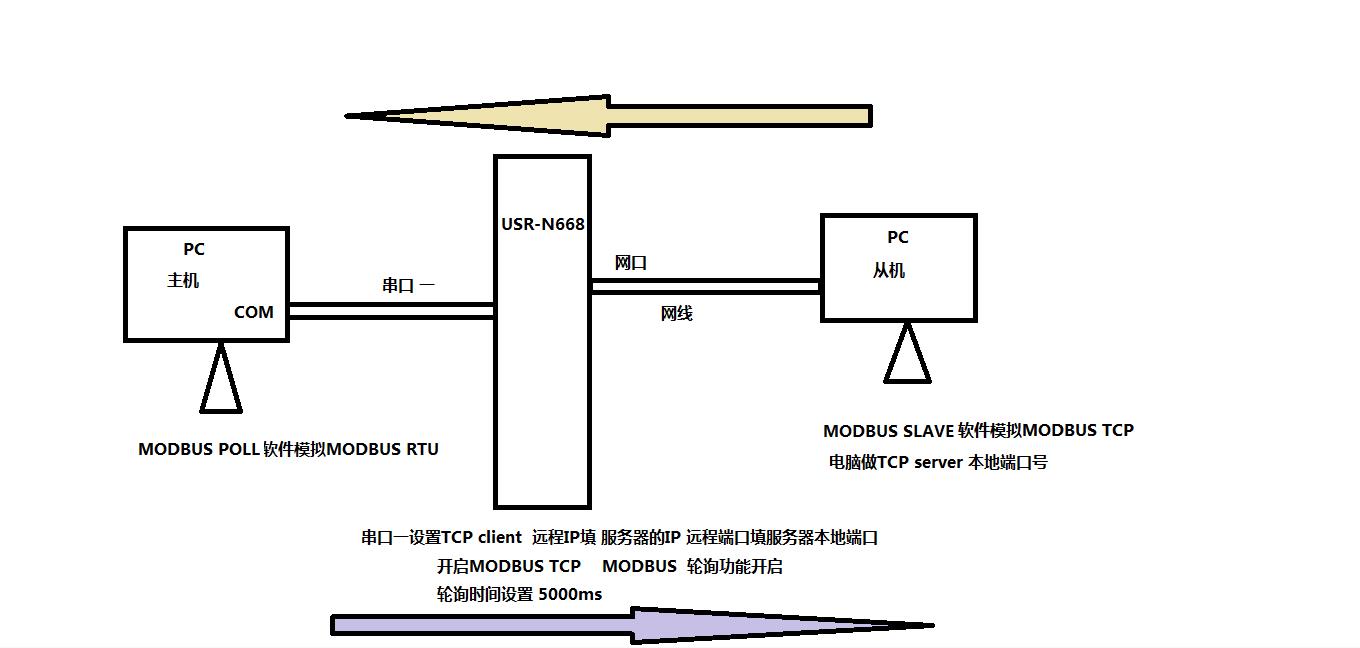

N668 MODBUS網關-TCP client連接框圖

　　硬件連接：

　　USR-N668上電。

　　用USB-RS232串口線接電腦和USR-N668的232轉接頭。撥碼開關撥到232位置。

　　USR-N668網口用網線連接電腦網口，電腦IP和USR-N668的IP設置同一網段。

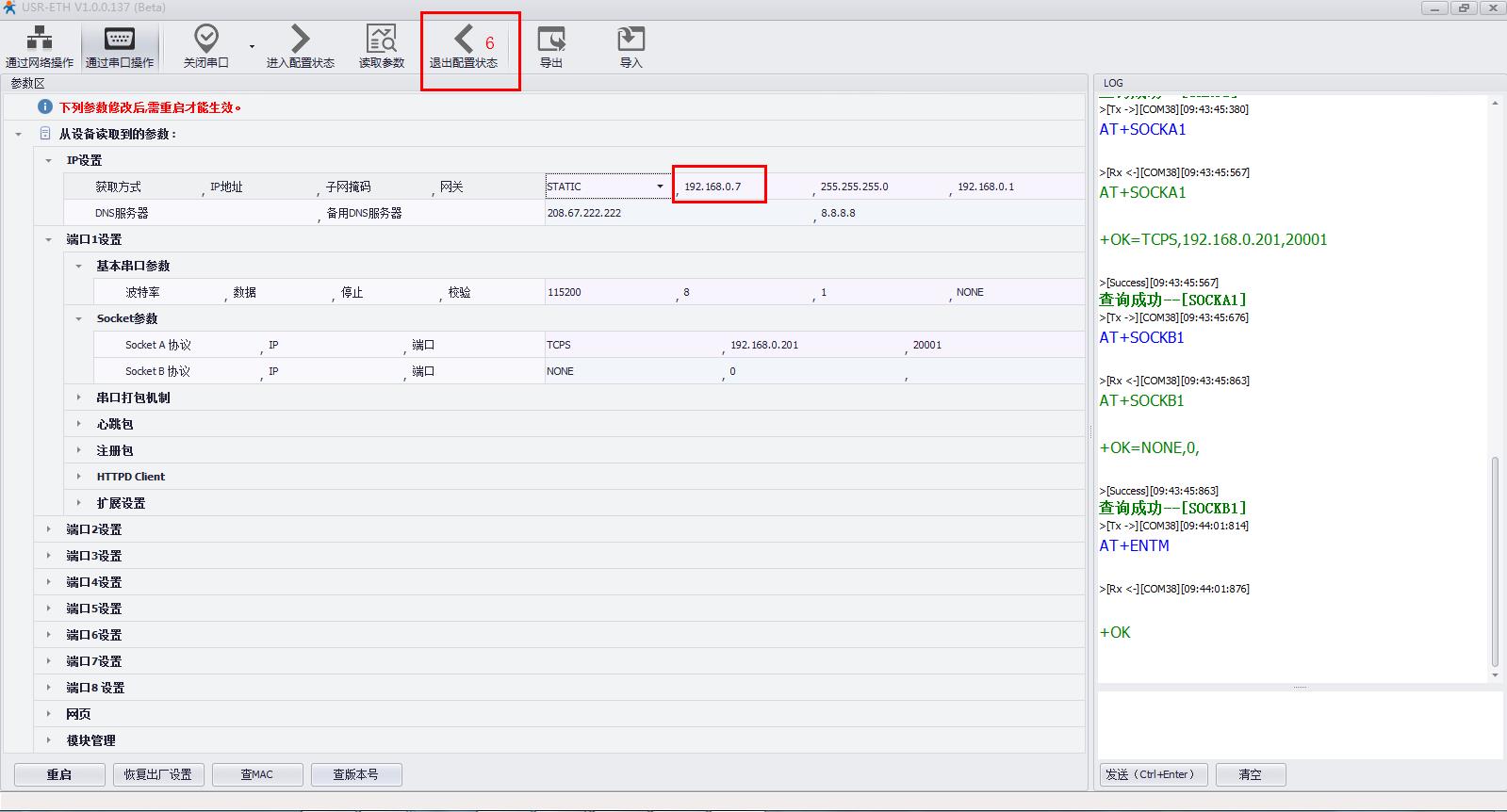

　　用N668設置軟件串口搜索，進入配置狀態，獲取N668的參數設置。

　　三、電腦設置

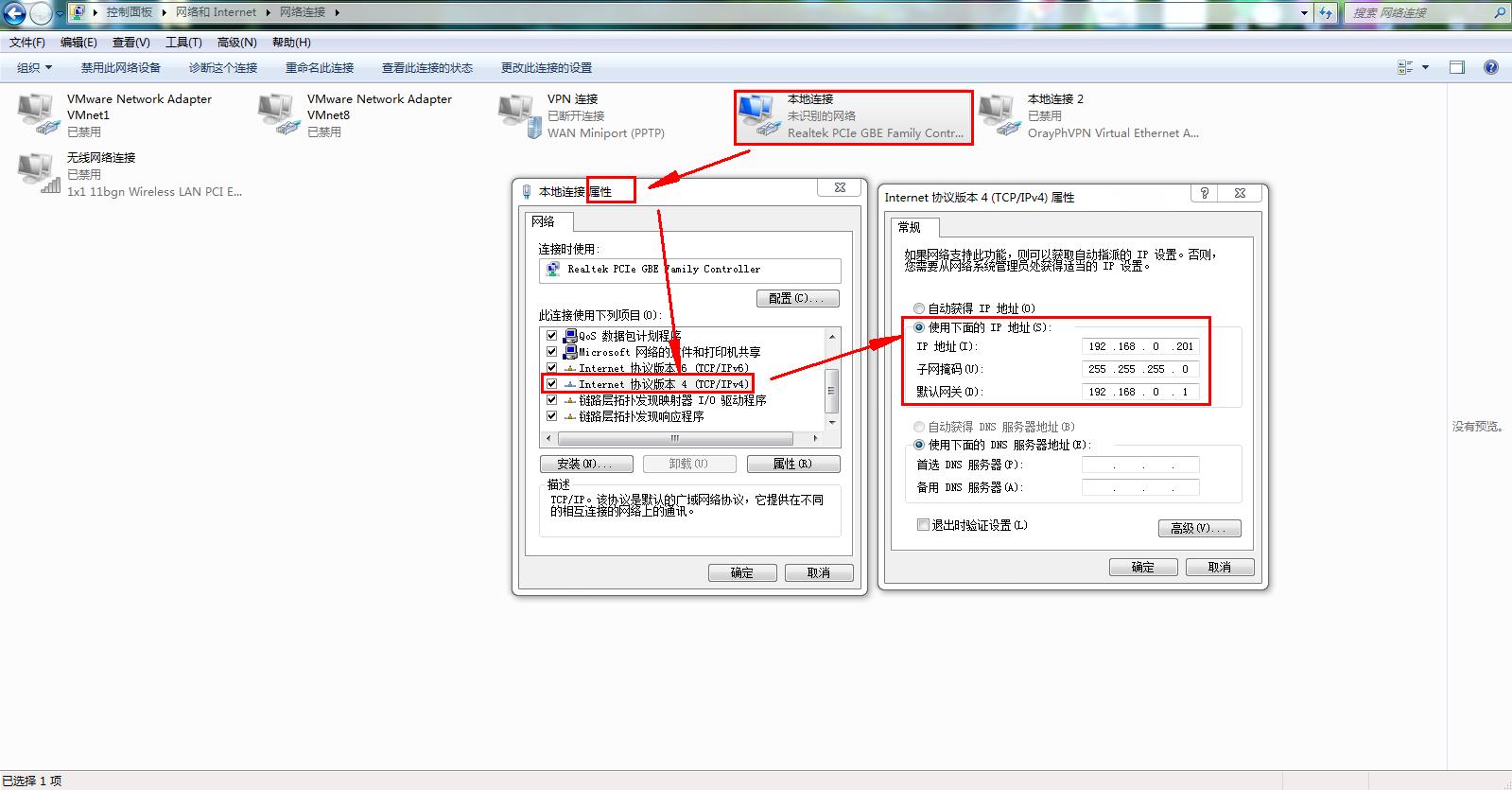

　　1、本地連接：

　　電腦打開控制面板，只保留本地連接網卡，禁用其他網卡。本地連接右擊屬性，找到IPv4，將IPv4的參數設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1

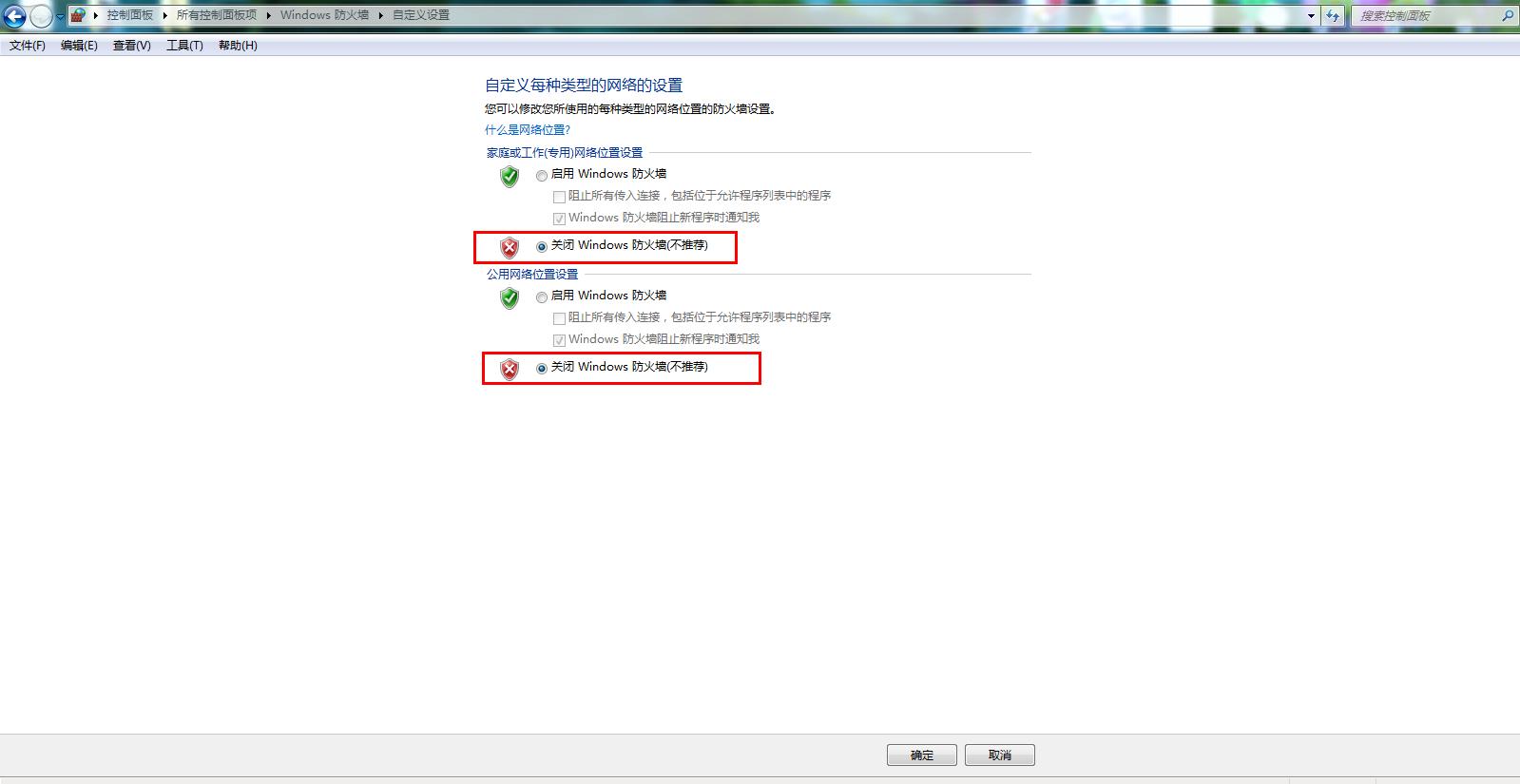

　　2、關閉防火墻：

　　需要關閉防火墻

　　3、檢查串口：

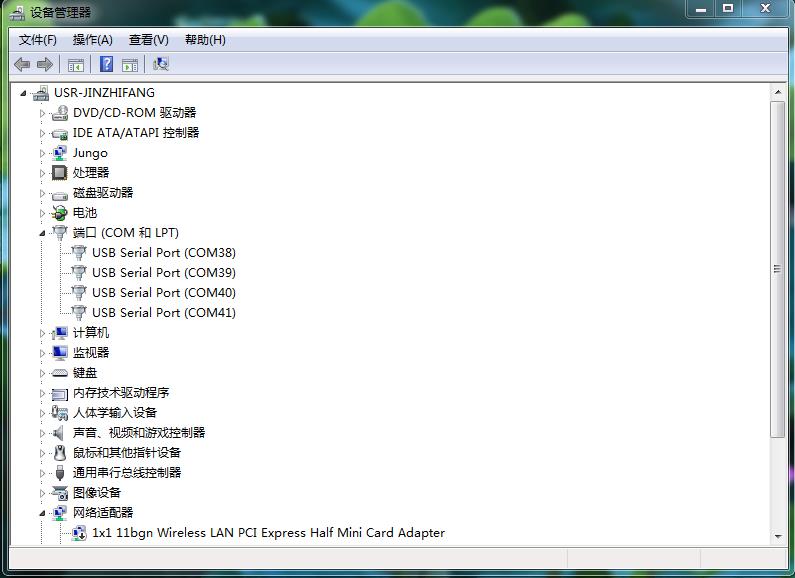

　　用USB-RS232串口線接電腦和USR-N668的232轉接頭。右擊電腦桌面的計算機，點擊設備管理器，點開端口，確認USR-RS232串口線的COM口號。

　　四、參數設置

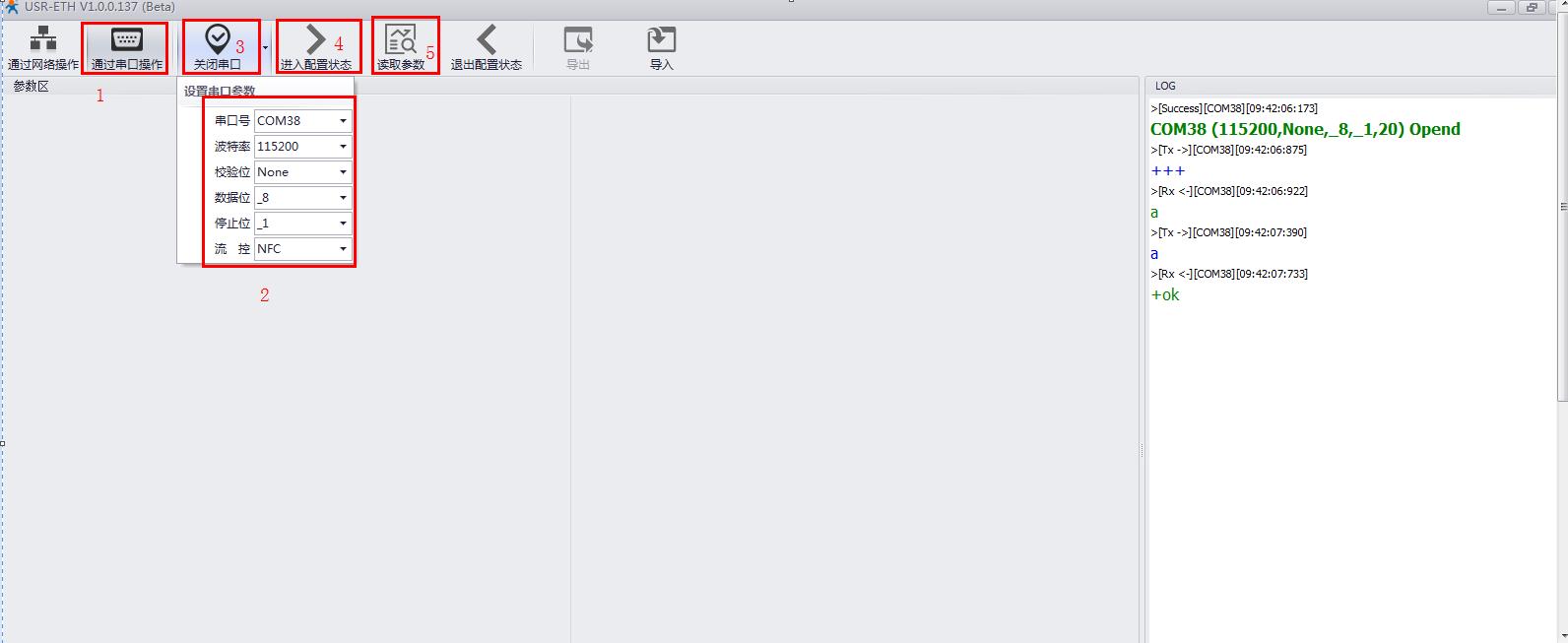

　　1、搜索設備：

　　用N668設置軟件串口搜索設備，進入配置狀態，獲取N668的參數設置。

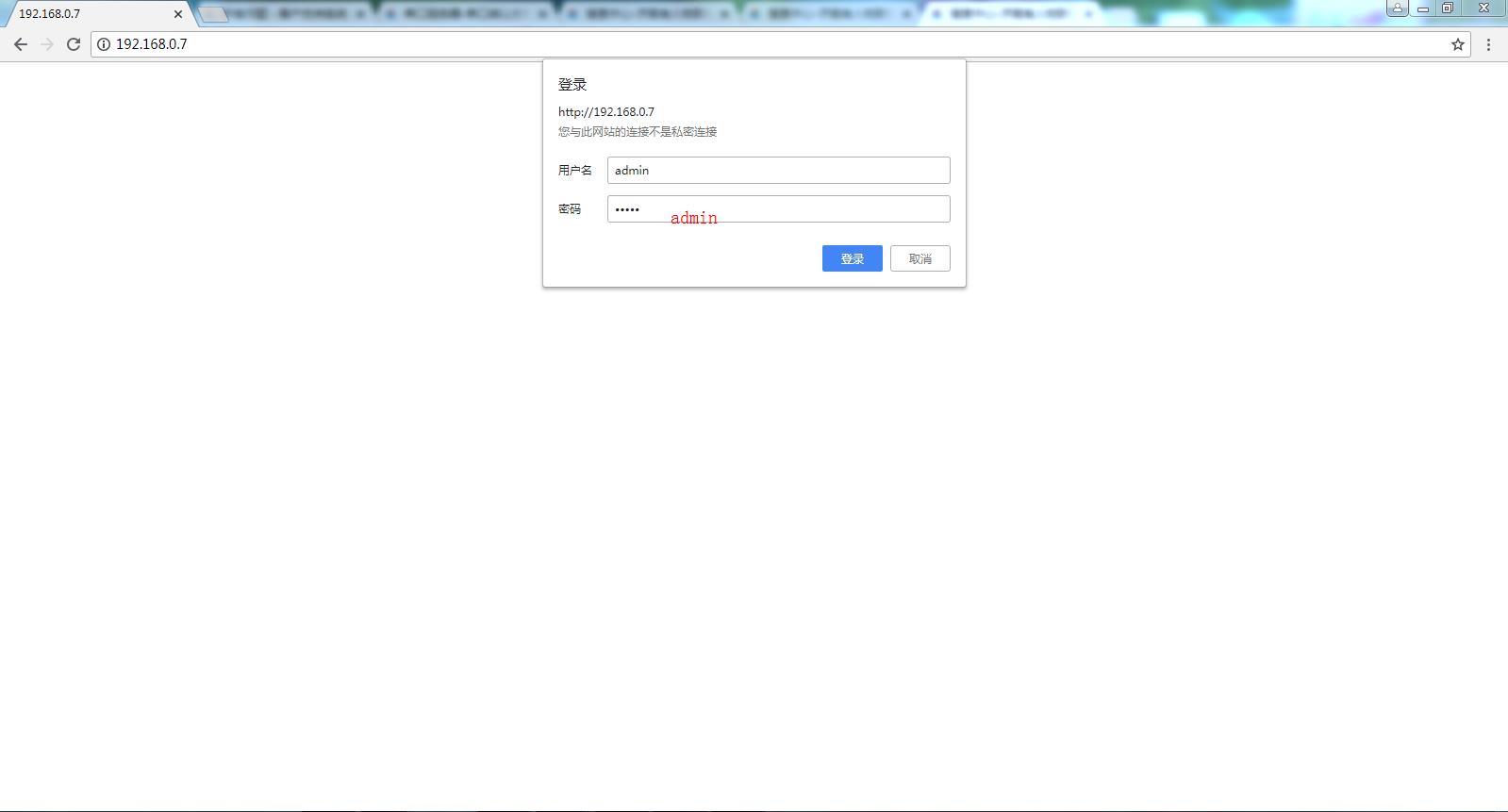

　　2、用IP登錄網頁配置參數：

　　打開瀏覽器輸入N668的IP，登錄網頁

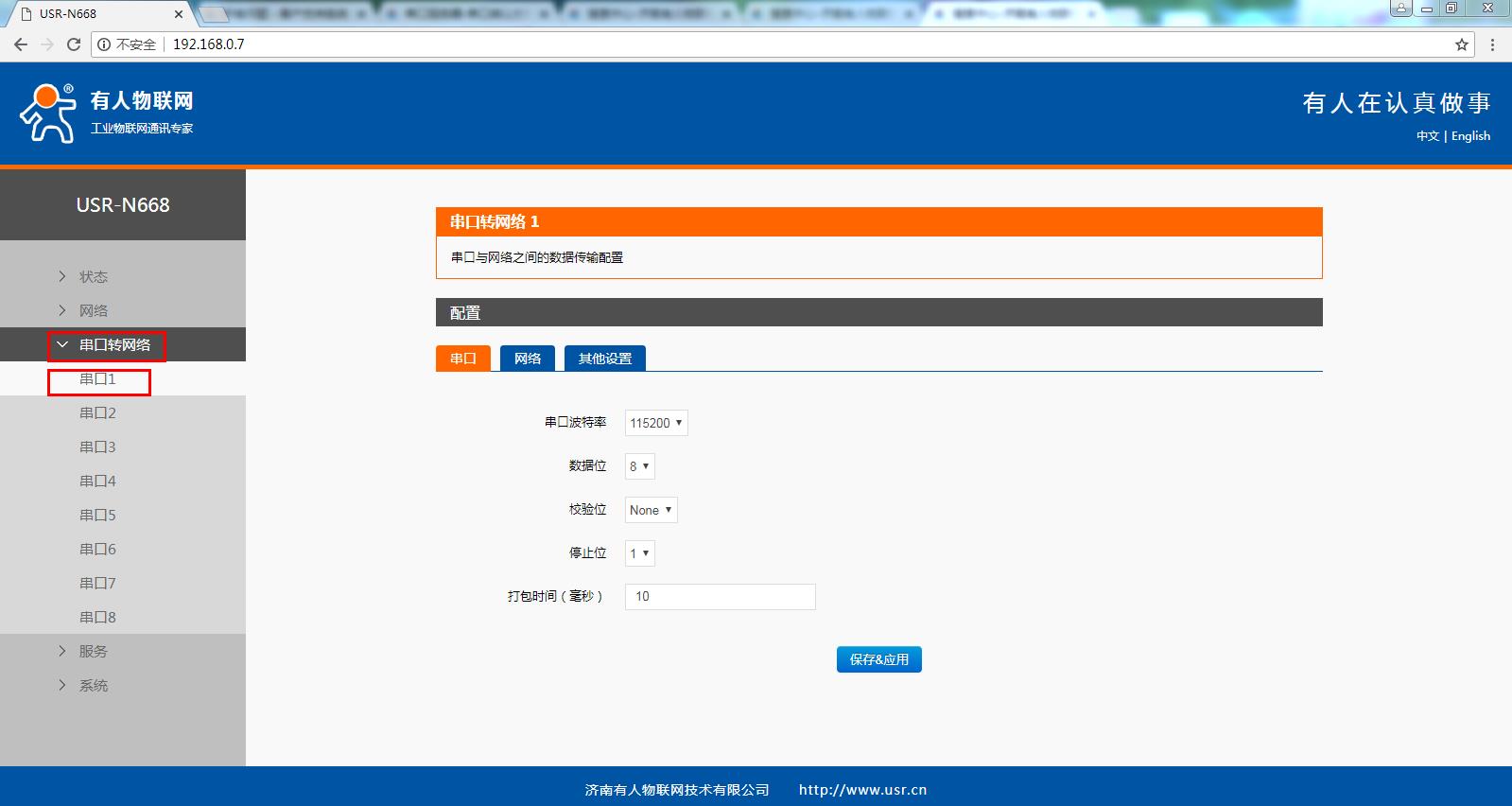

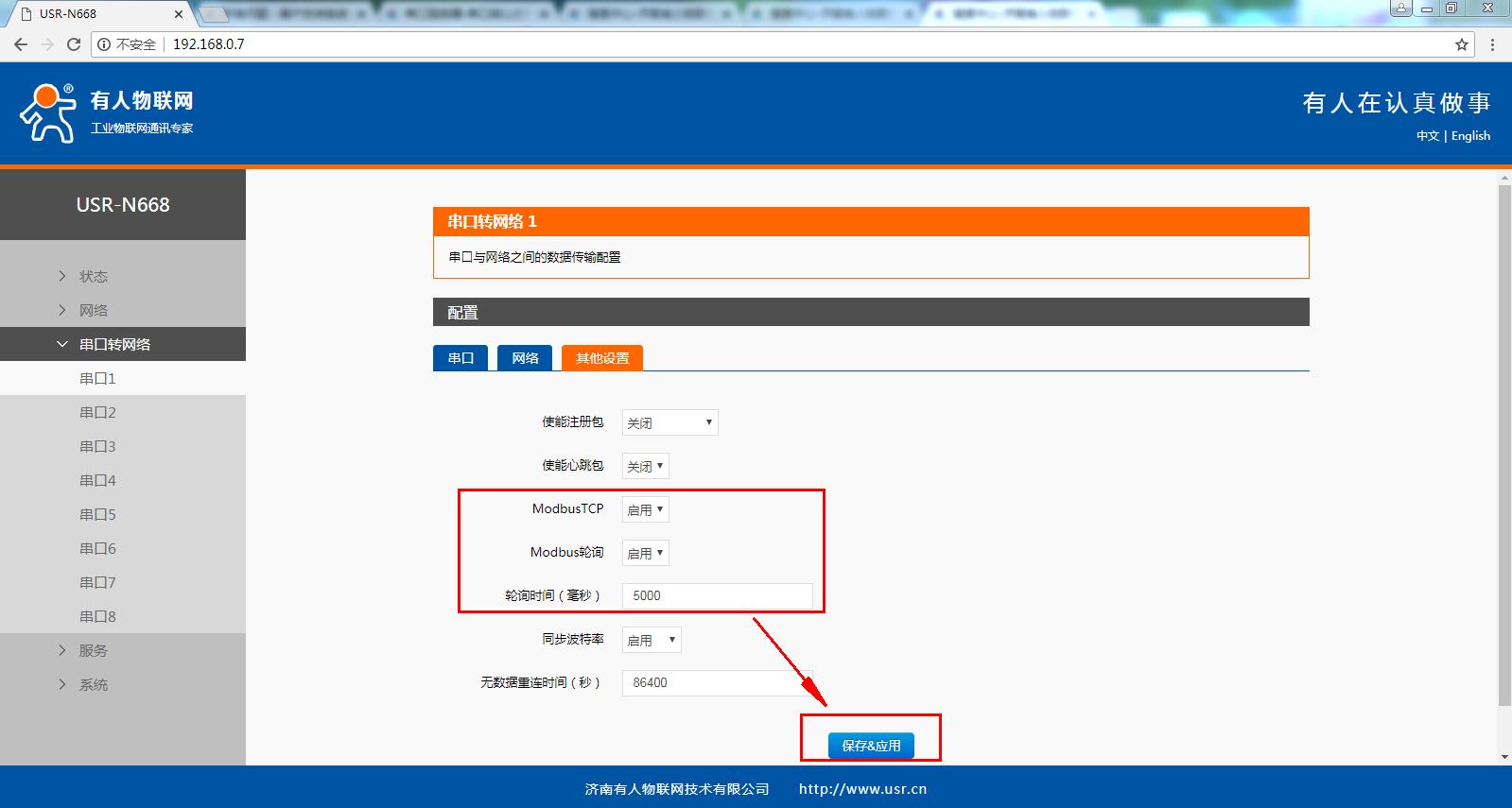

　　3、配置串口一參數：

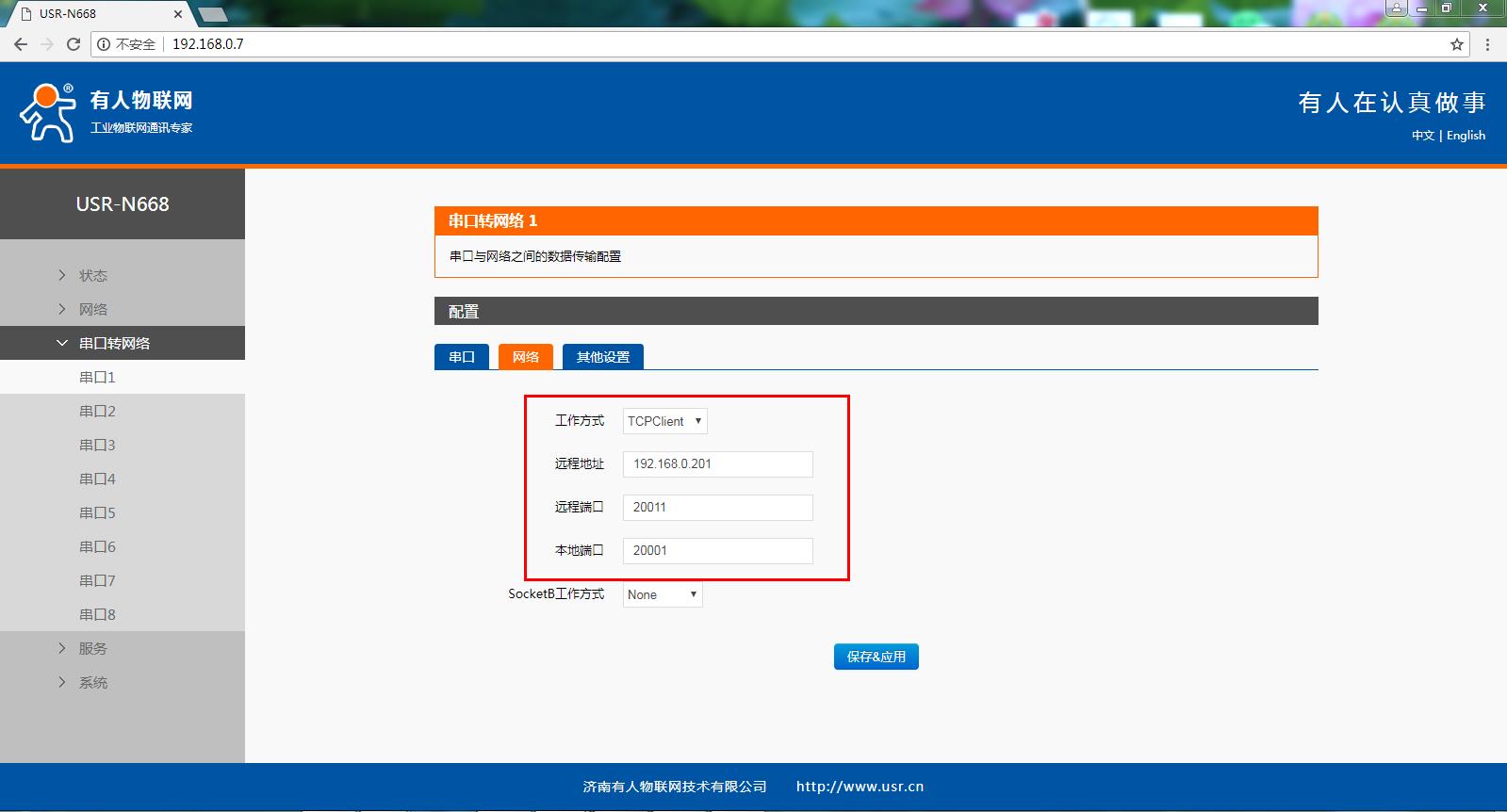

　　將N668串口一參數，設置TCP client。遠程地址填電腦IP，遠程端口填電腦server的本地端口。

　　開啟MODBUS TCP功能，開啟MODBUS輪詢功能，時間設置5000ms。

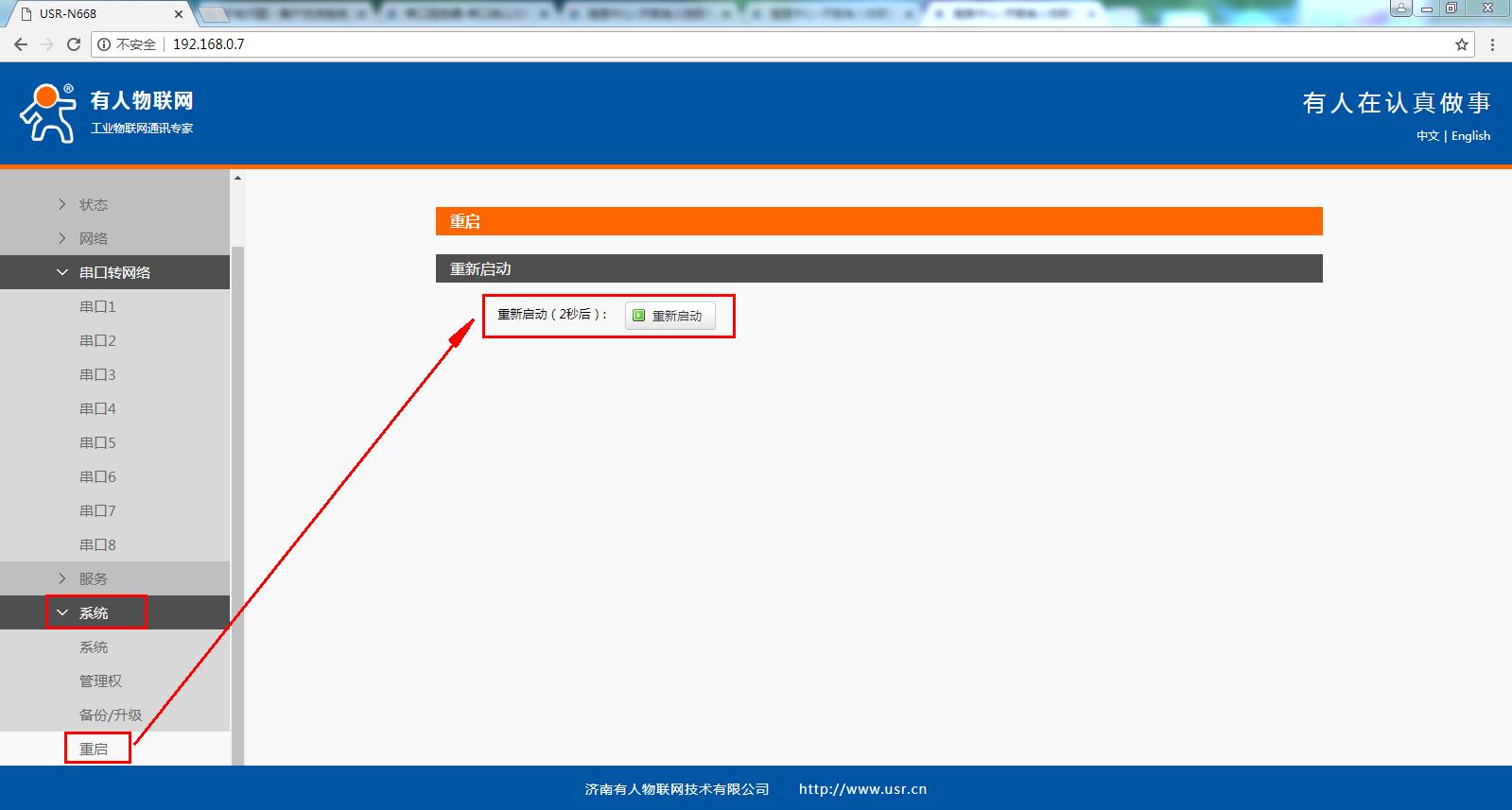

　　網頁保存參數，網頁重啟N668。

　　五、通訊調試

　　1、電腦安裝打開MODBUS SLAVE和MODBUS POLL軟件

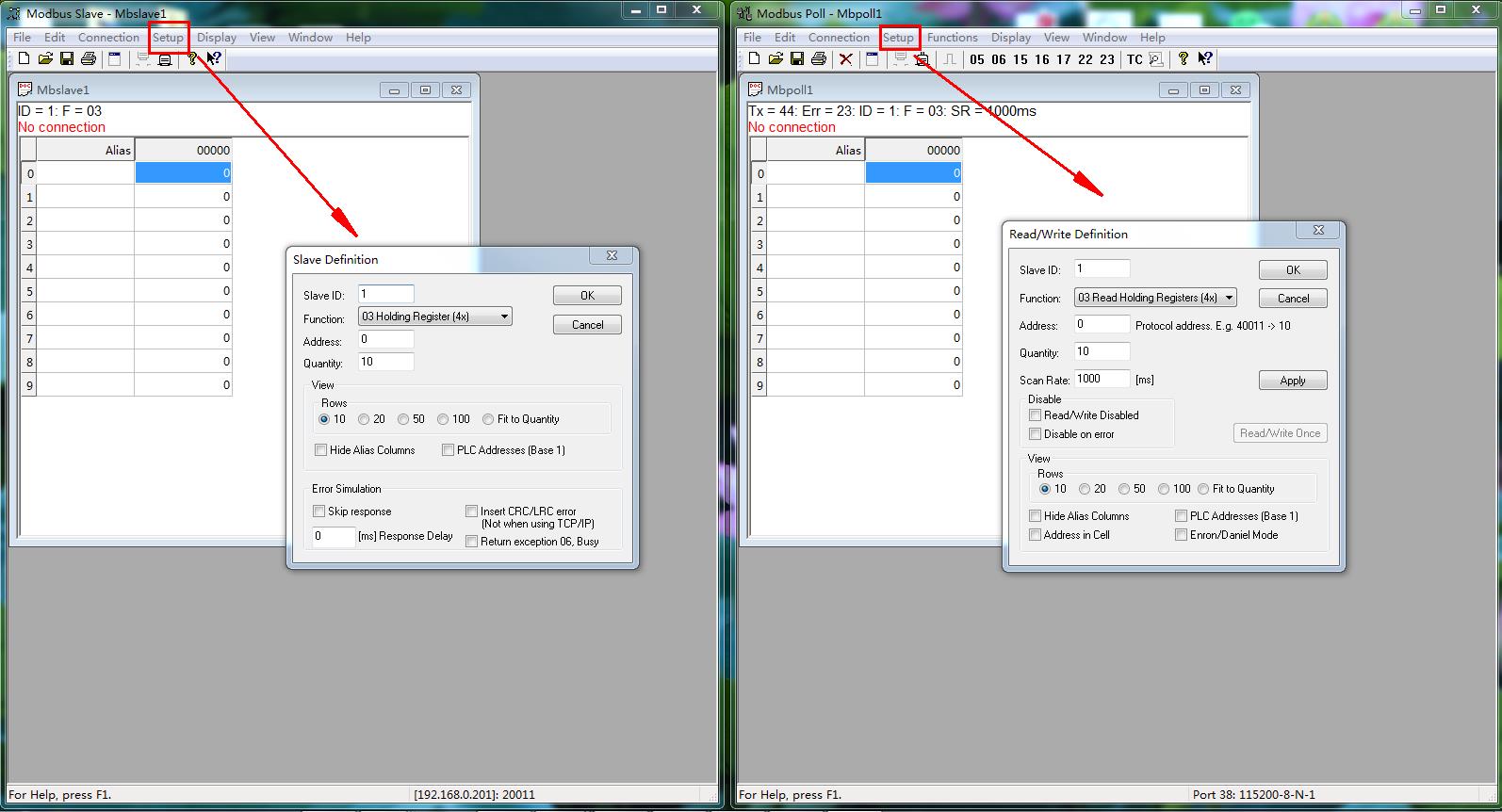

　　2、MODBUS SLAVE軟件和MODBUS POLL軟件參數設置

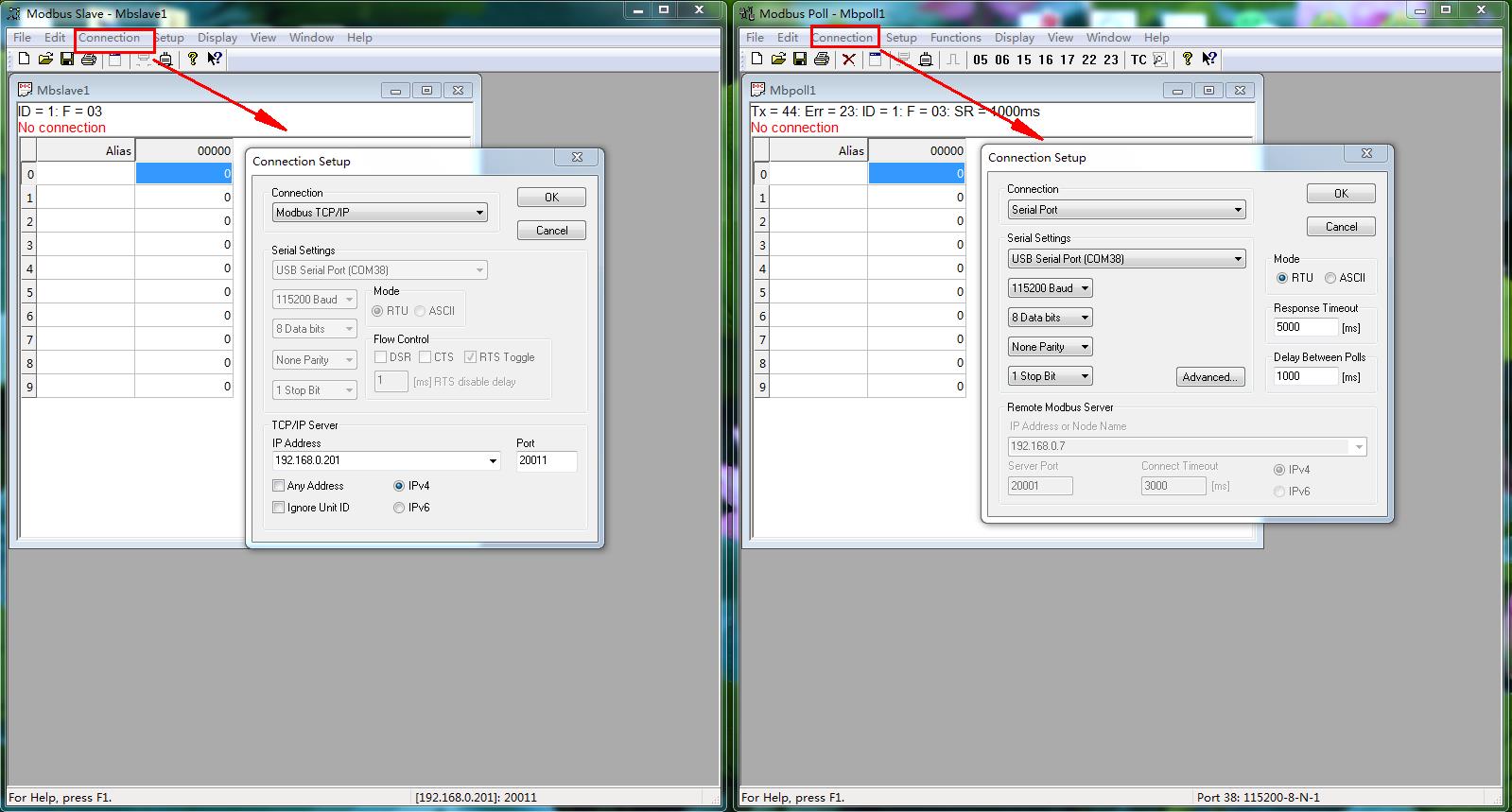

　　MODBUS POLL軟件打開COM口，用N668串口一的串口參數，用從機ID 1,03功能碼，用0-9寄存器地址。

　　MODBUS SLAVE軟件用MODBUS TCP ，遠程IP填N668的案例，遠程端口填N668串口一的本地端口。用從機ID 1,03功能碼，用0-9寄存器地址。

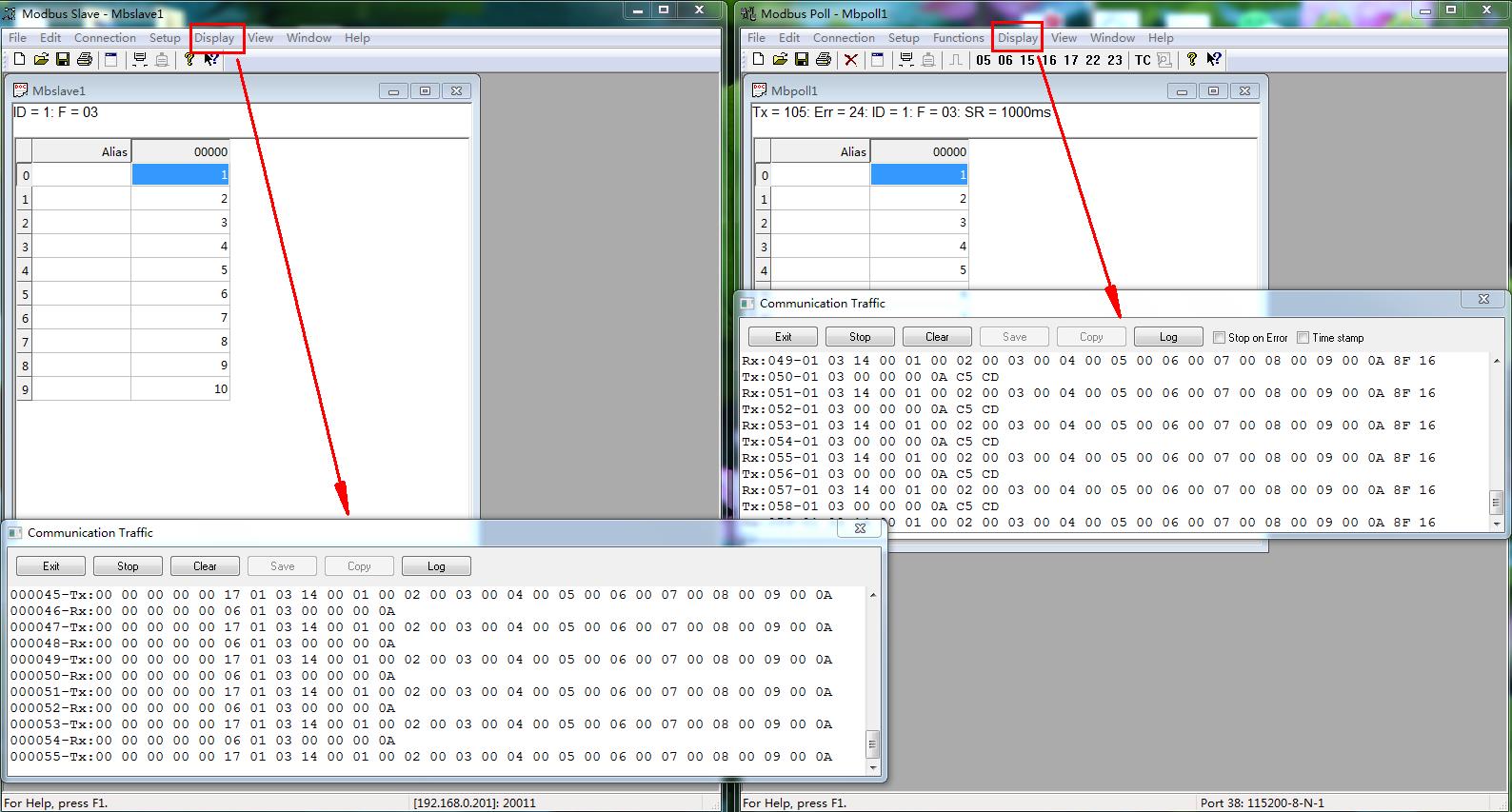

　　3、通訊測試

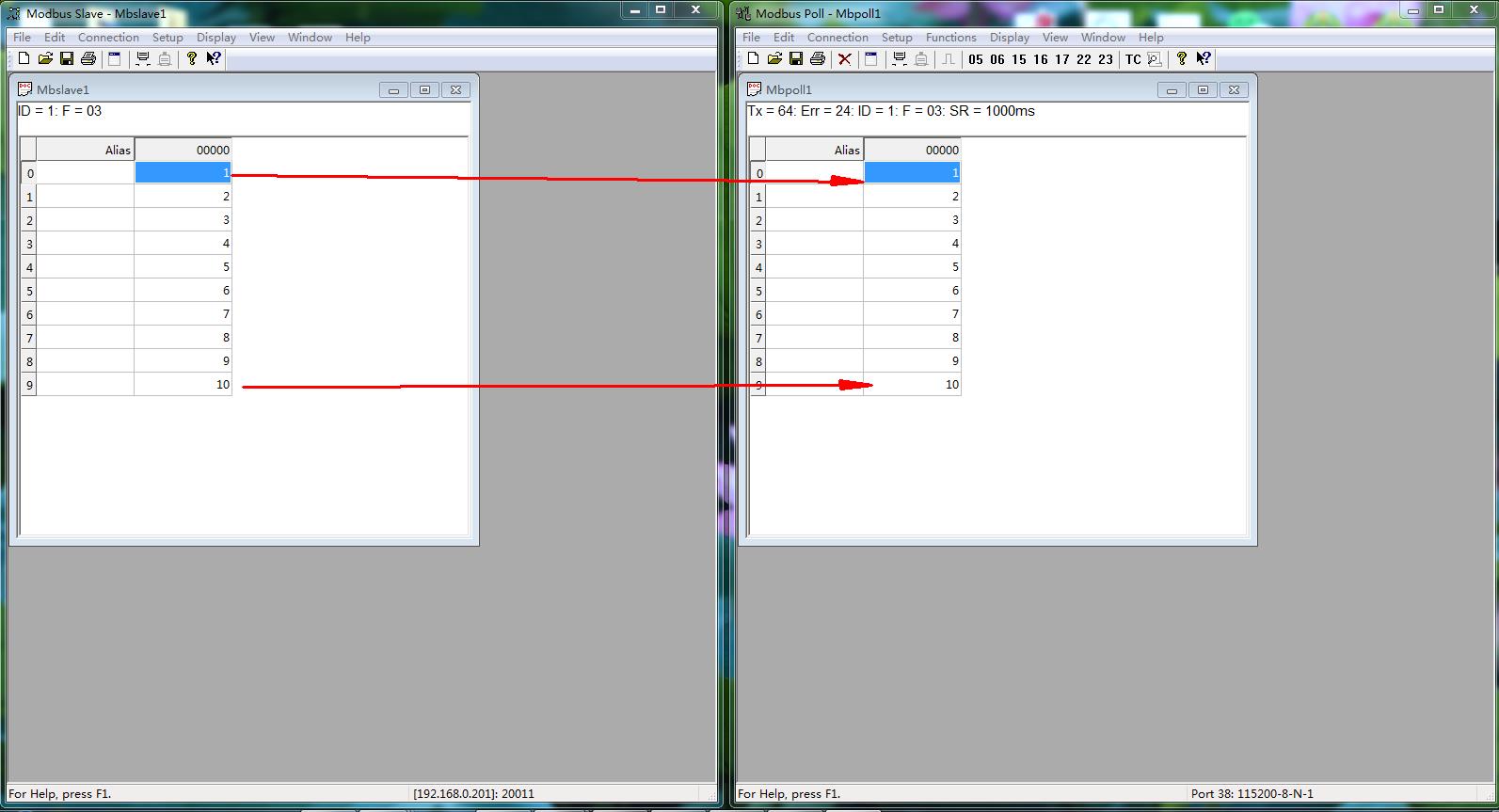

　　MODBUS SLAVE軟件改變從機ID 1 的寄存器地址0-9的內部數據，MODBUS POLL軟件對應讀取從機寄存器數據。

　　Display選項點開，最下面的一個功能項是數據監控功能。
