　　關鍵詞：固件升級 BLE100/101

　　1、 下載固件升級工具：http://aszzpc.com/Download/286.html

　　2、 硬件連接：

　　如果BLE100/101有外圍的TTL轉RS232電路并且有RS232接口，用串口線或者USB轉RS232轉換器，將BLE100/101與電腦連接起來。

　　如果沒有外圍電路，用USB轉TTL轉換器將BLE100/101與PC連接起來

　　3、 打開“有人”提供的升級工具USR-BLE Update。

圖1

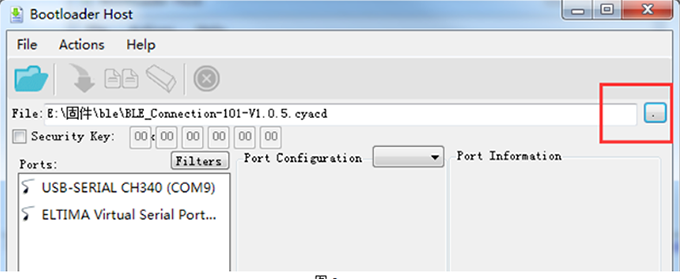

　　4、 點擊下圖位置加載需要升級的固件，固件文件的擴展名是cyacd。

圖2

　　5、 在設備管理器中查看模塊的串口號，在本案例中模塊串口號為COM9。點擊該串口號，設置波特率為115200。不管模塊的實際波特率是多少，該處波特率一定是115200.

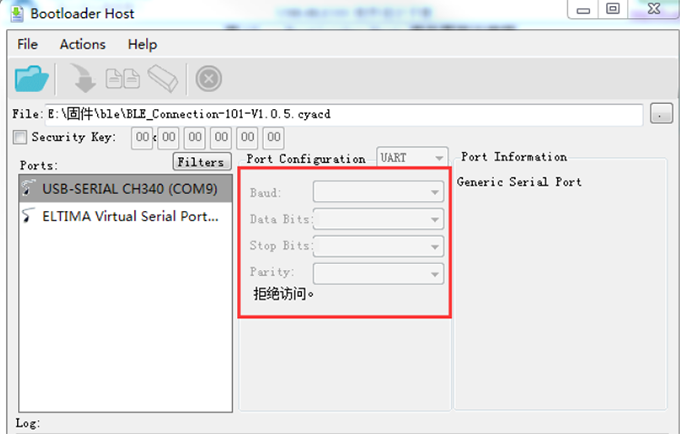

　　注意：如果該串口號正在被別的軟件或者程序占用，波特率設置部分是灰色并且顯示“拒絕訪問”。如圖3所示。

圖3

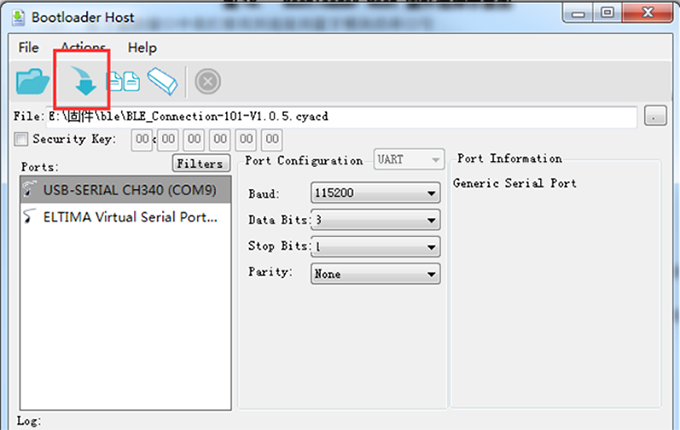

　　6、 準備就緒后，重新給模塊上電或者按下模塊的復位按鍵，并在模塊啟動后的一秒內點擊下載按鈕，如圖4所示。

　　7、 此時查看界面下面的進度條，如果進度條開始移動表示下載正在進行，如果沒有開始或者窗口出現錯誤信息請重試第6步，保證模塊上電一秒之內按下下載按鈕。

　　8、 當進度條完成后并且窗口打印成功的信息過后，表明升級成功，此時可以重啟模塊，模塊開始運行最新的固件。
