兩個USR-WIFI232-B2連接有人云（V6版本）一對一通訊示例

一、資料下載

USR-WIFI232-B2軟件設計手冊：http://aszzpc.com/Download/356.html

USR-WIFI232-B2 設置軟件：http://aszzpc.com/Download/707.html

測試底板：http://aszzpc.com/Product/44.html

二、硬件連接

1、所需物品

USR-WIFI232-B2 模塊 2個

USR-WIFI232-B2 測試底板 2個

12V電源適配器 2個

USB-RS232串口線 2條

筆記本電腦 1臺

可以上外網的路由器1個

2、硬件連接

2個USR-WIFI232-B2底板的232串口串口接USB串口線到電腦USB口，接好天線，然后產品接12V電源適配器上電。

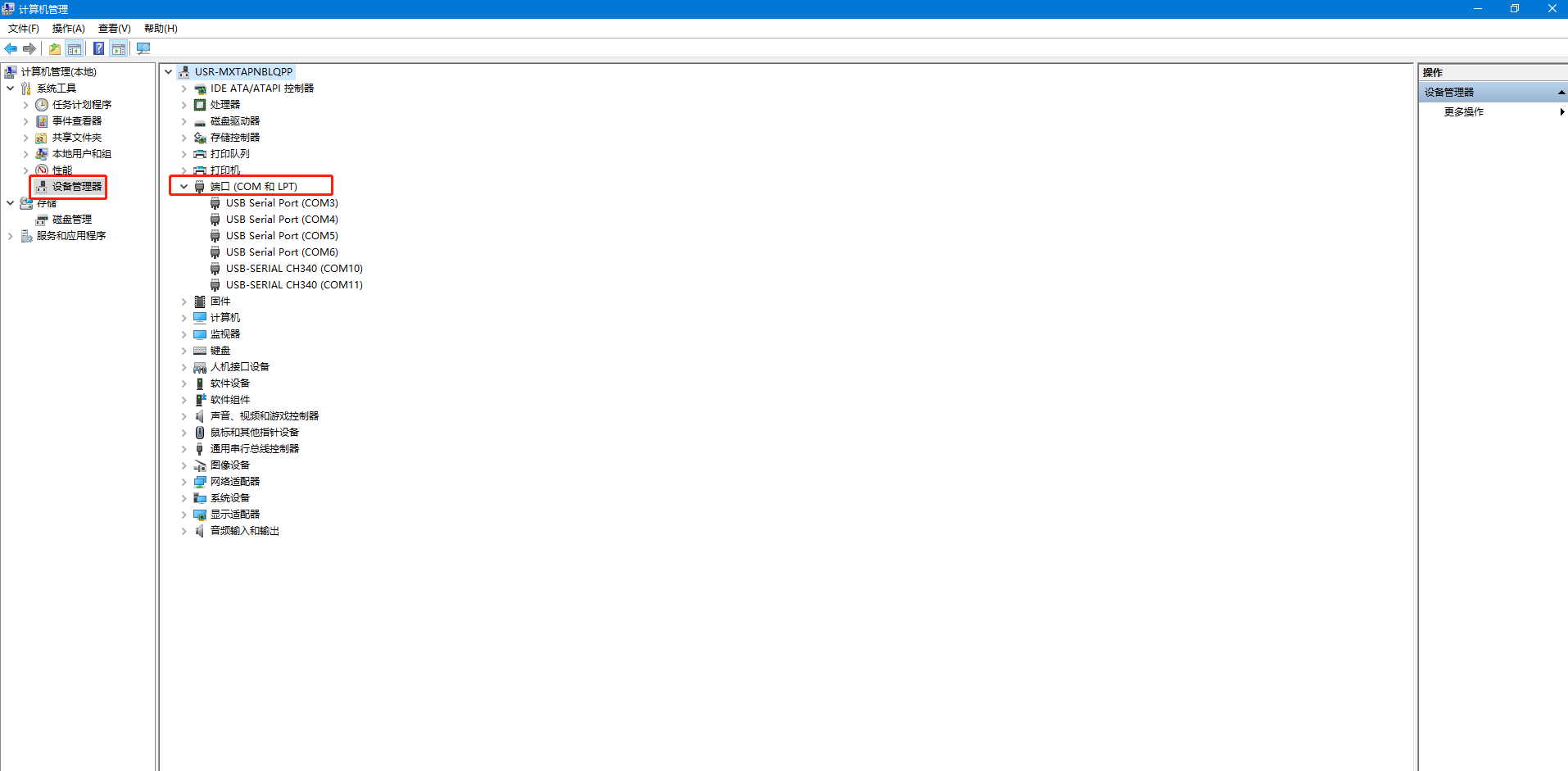

3、查看端口號

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看2個USR-WIFI232-B2的USB-RS232串口線COM口號，COM3，COM4。

三、有人云參數設置

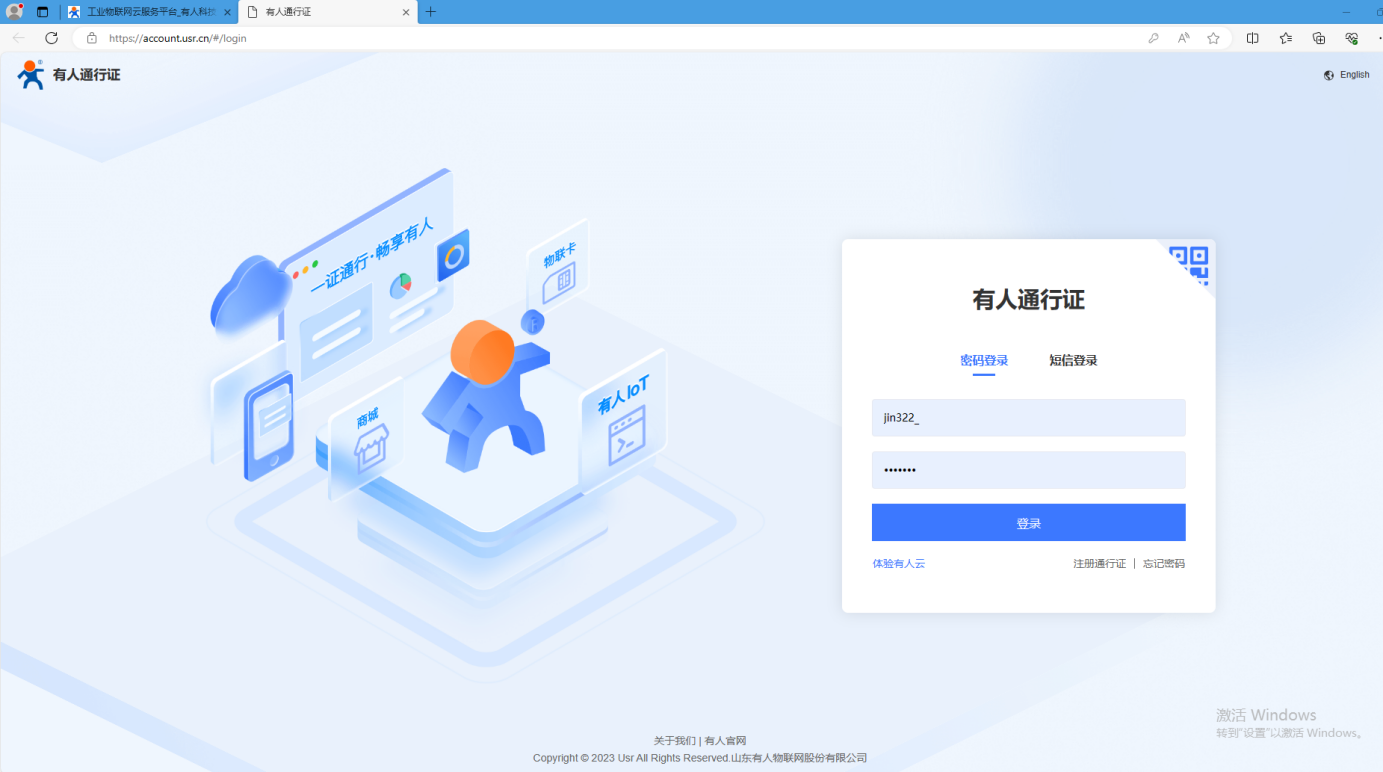

1、登錄有人云賬號

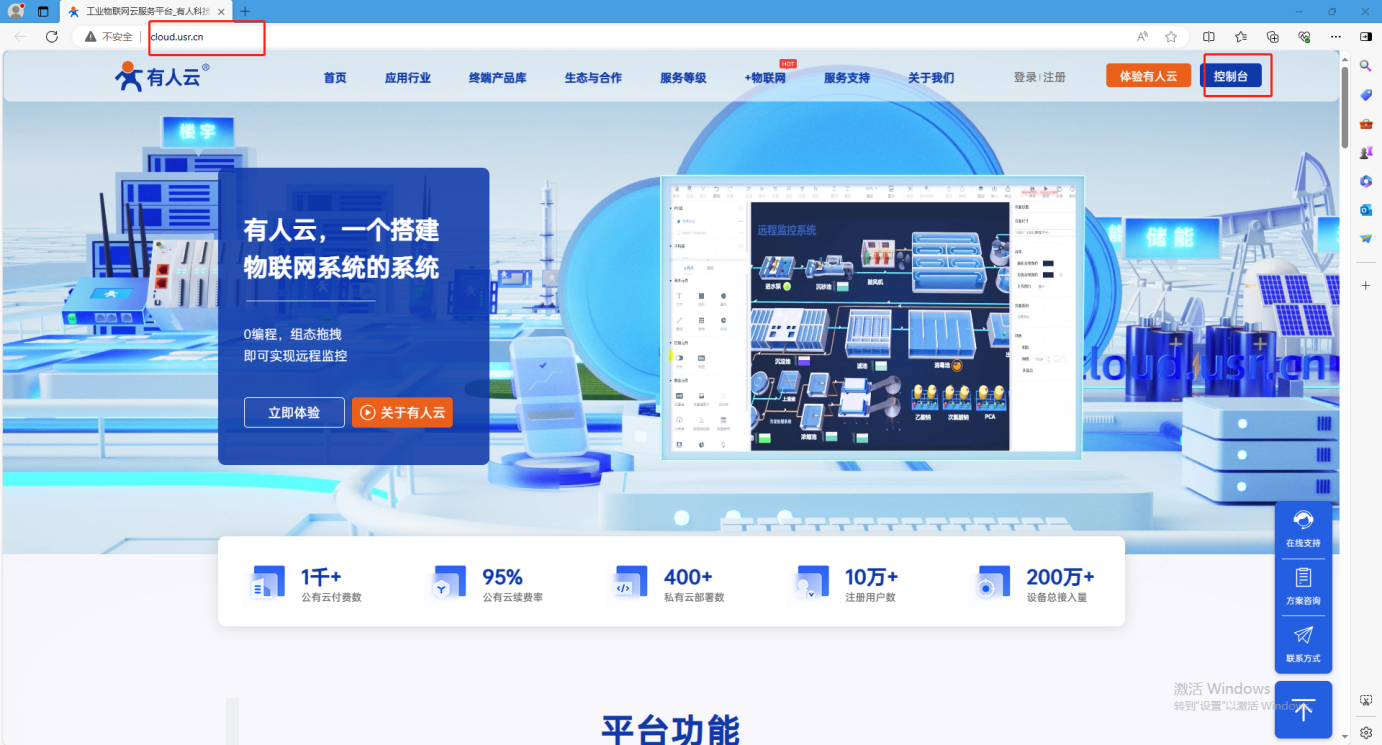

aszzpc.com 點擊有人云跳轉到登錄頁面。

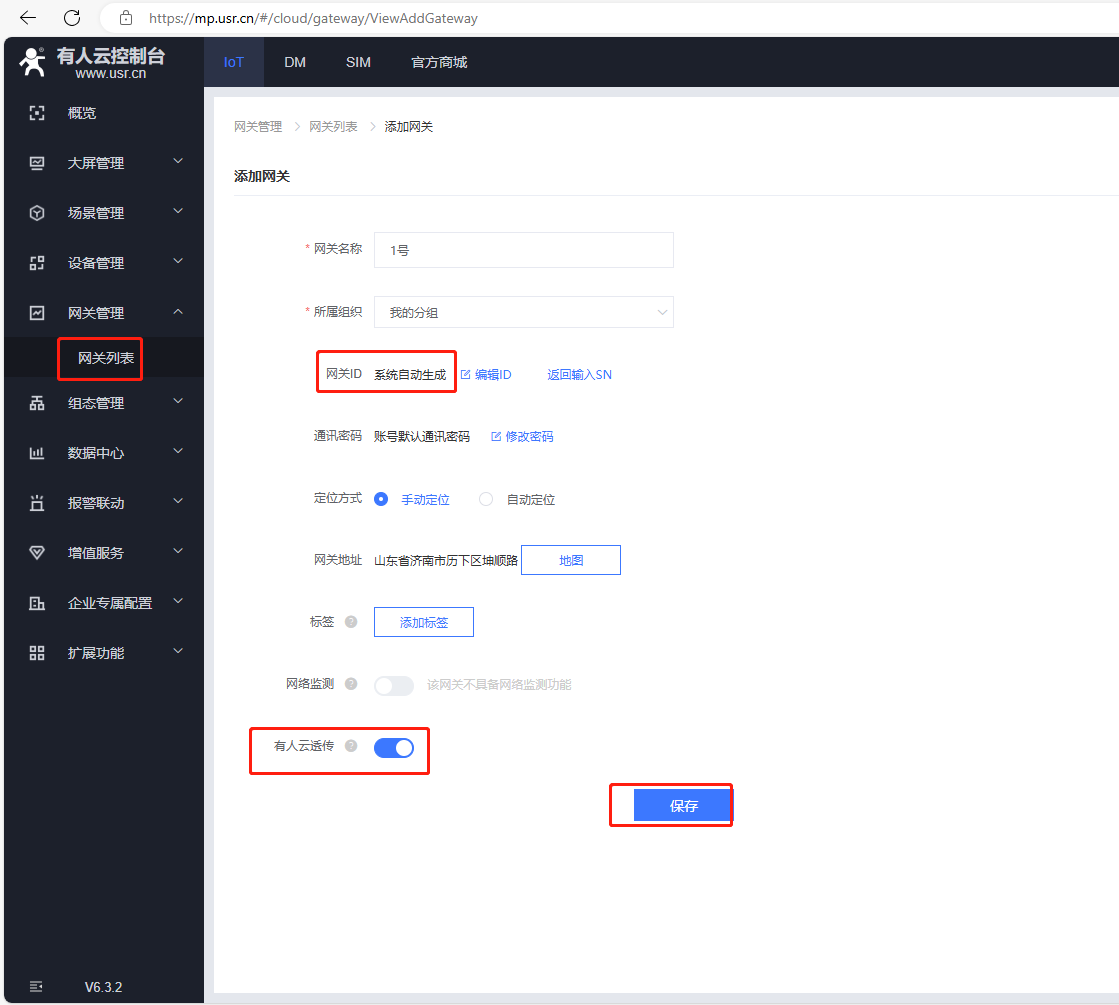

2、添加1號USR-WIFI232-B2

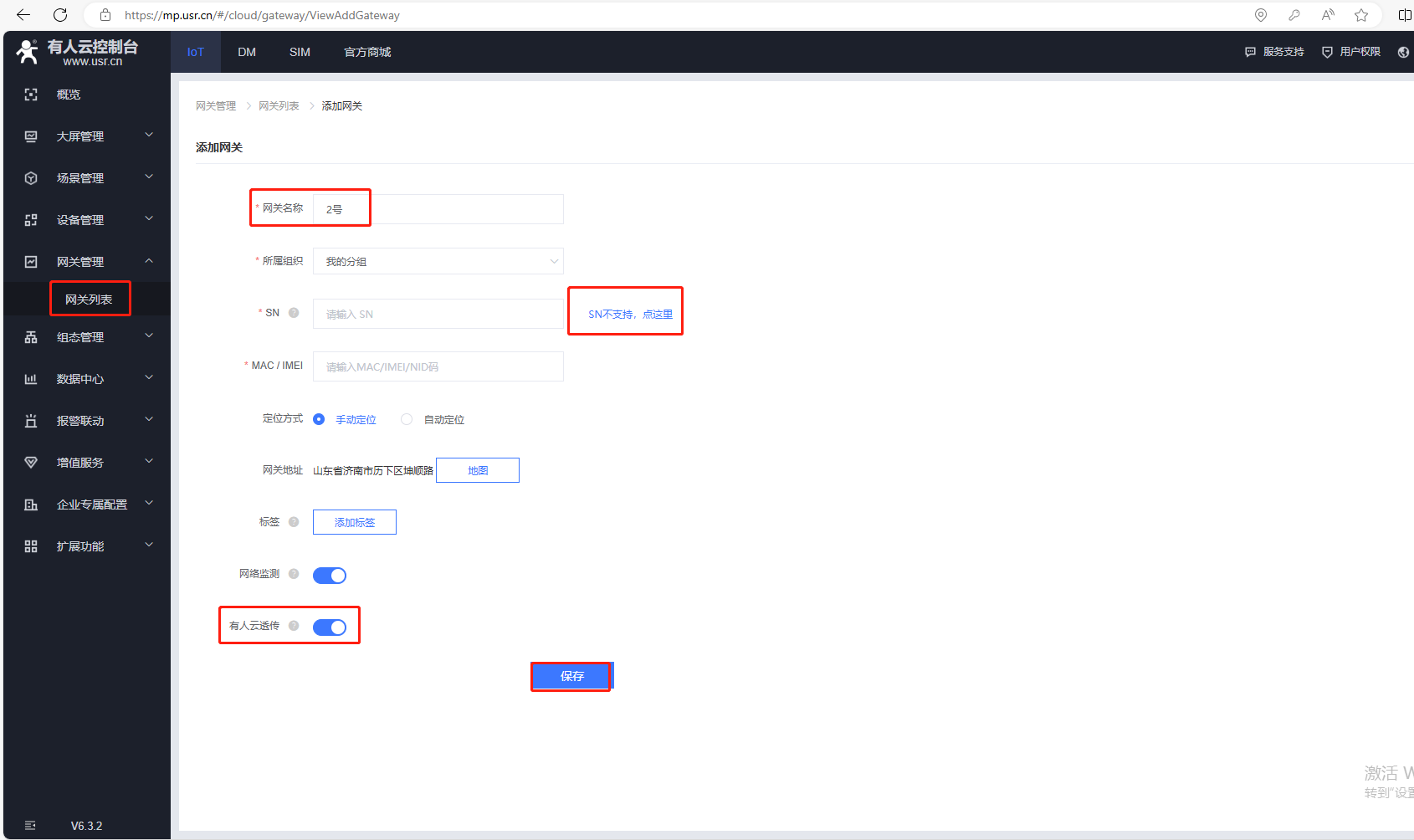

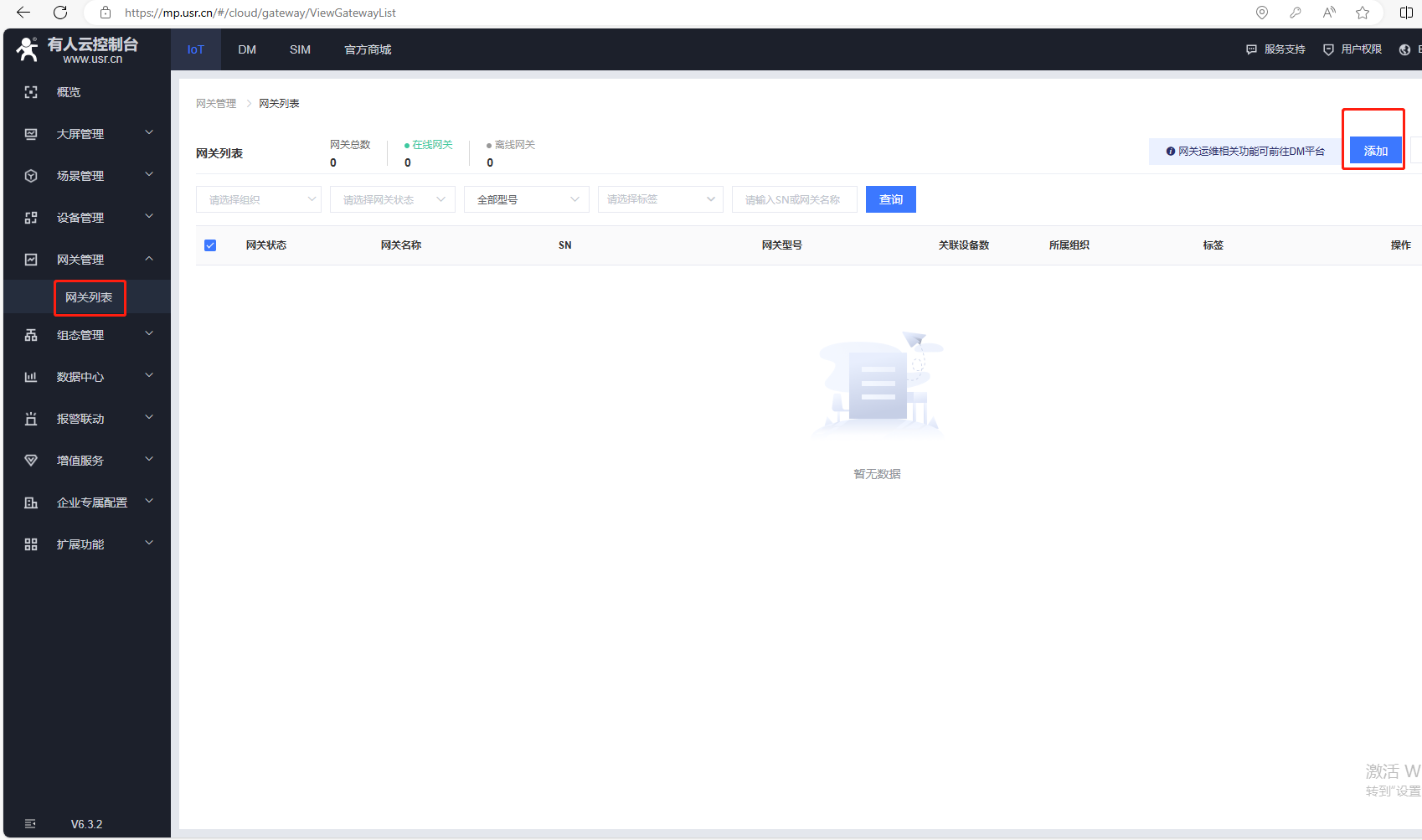

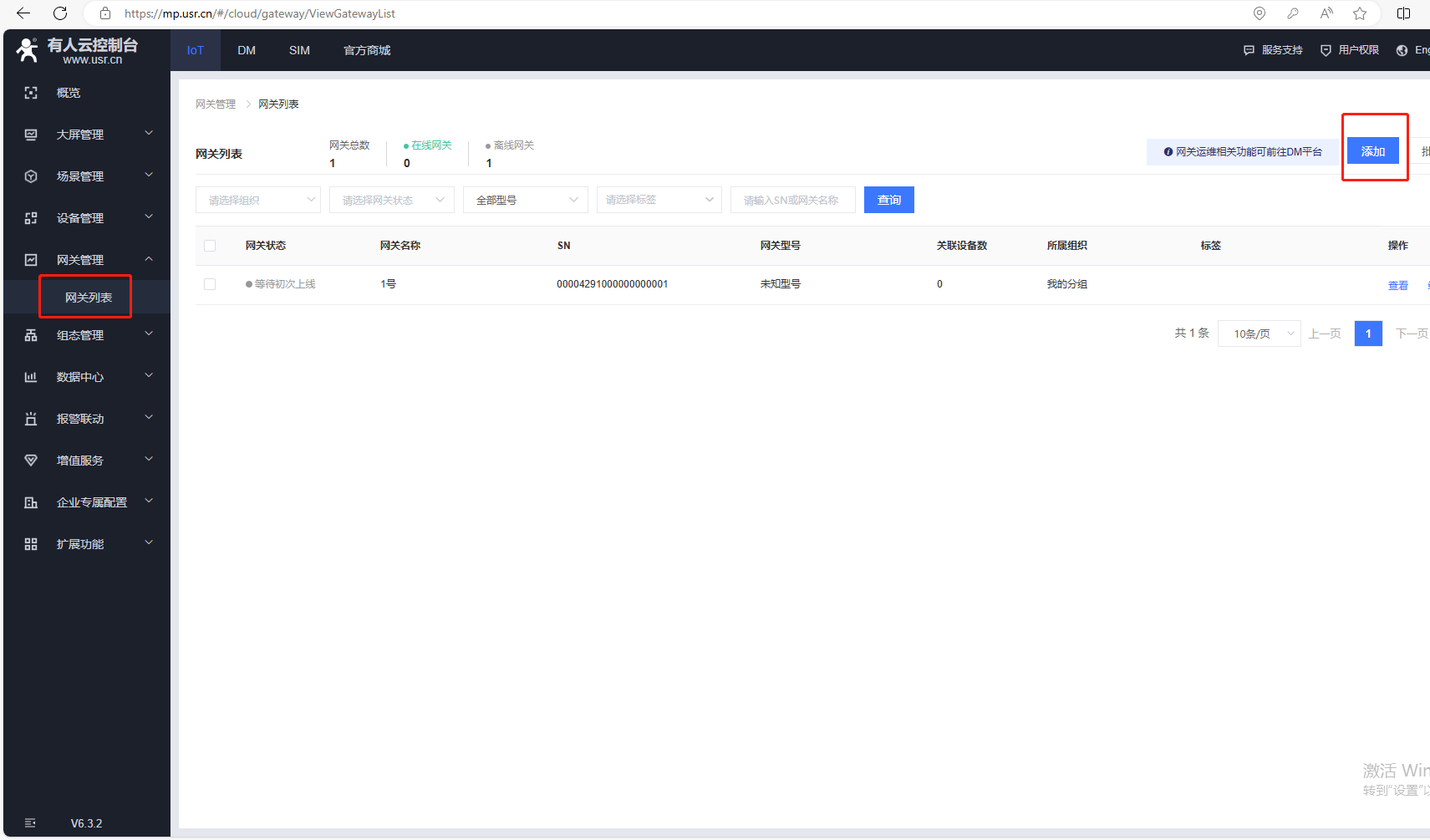

（1）點擊網關管理，網關列表，點擊添加，點擊添加。

（2）選擇不支持SN上云，就點擊SN不支持，點這里，用自動生成的ID方式上云，在有人云上添加設備，勾選有人云透?jìng)鳌?/p>

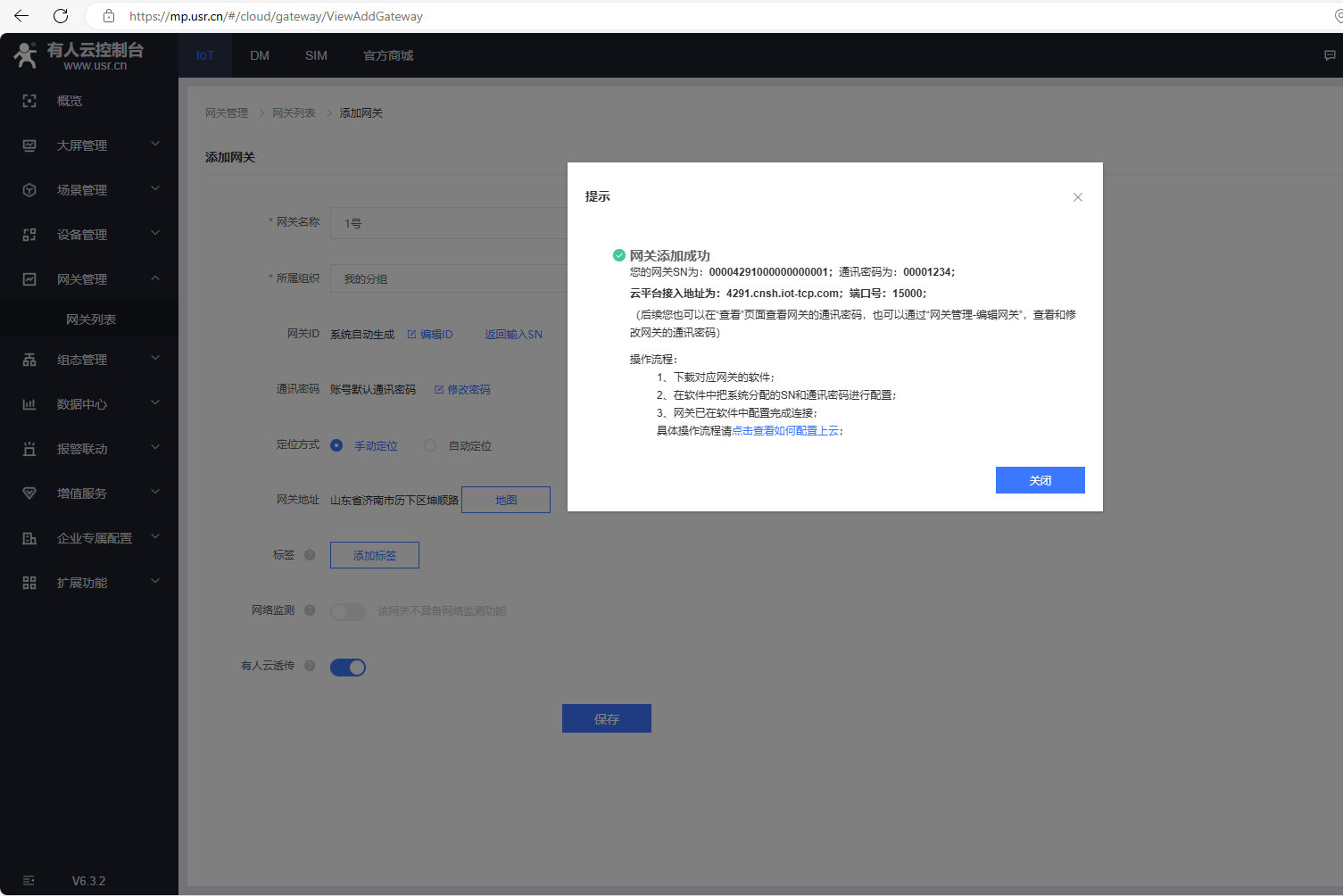

網關添加成功
您的網關SN為： 00004291000000000001； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；
下載對應網關的軟件，在軟件中把系統分配的SN和通訊密碼進行配置。

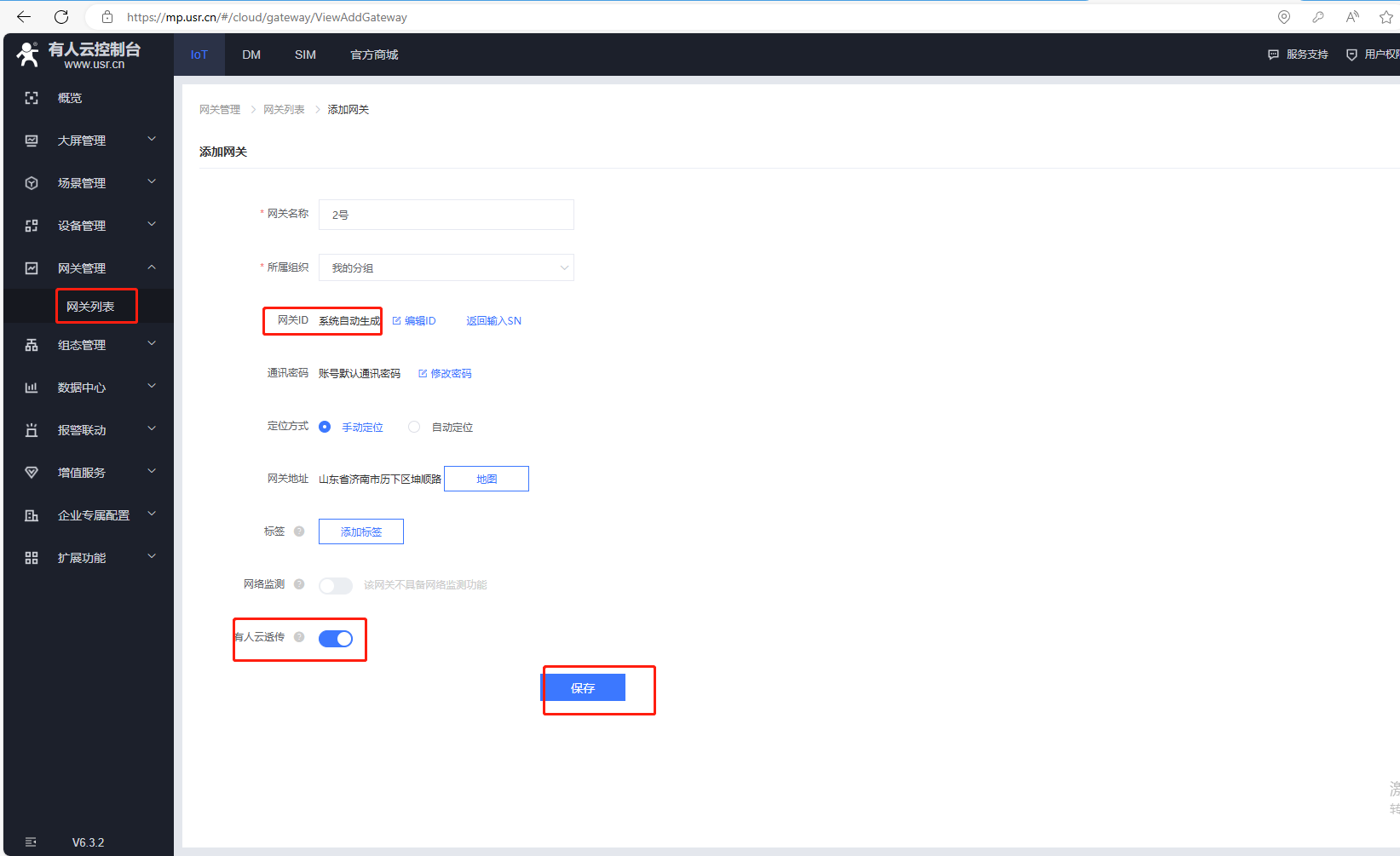

3、添加2號USR-WIFI232-B2

（1）點擊網關管理，網關列表，點擊添加，點擊添加。

（2）選擇不支持SN上云，就點擊SN不支持，點這里，用自動生成的ID方式上云，在有人云上添加設備，勾選有人云透?jìng)鳌?/p>

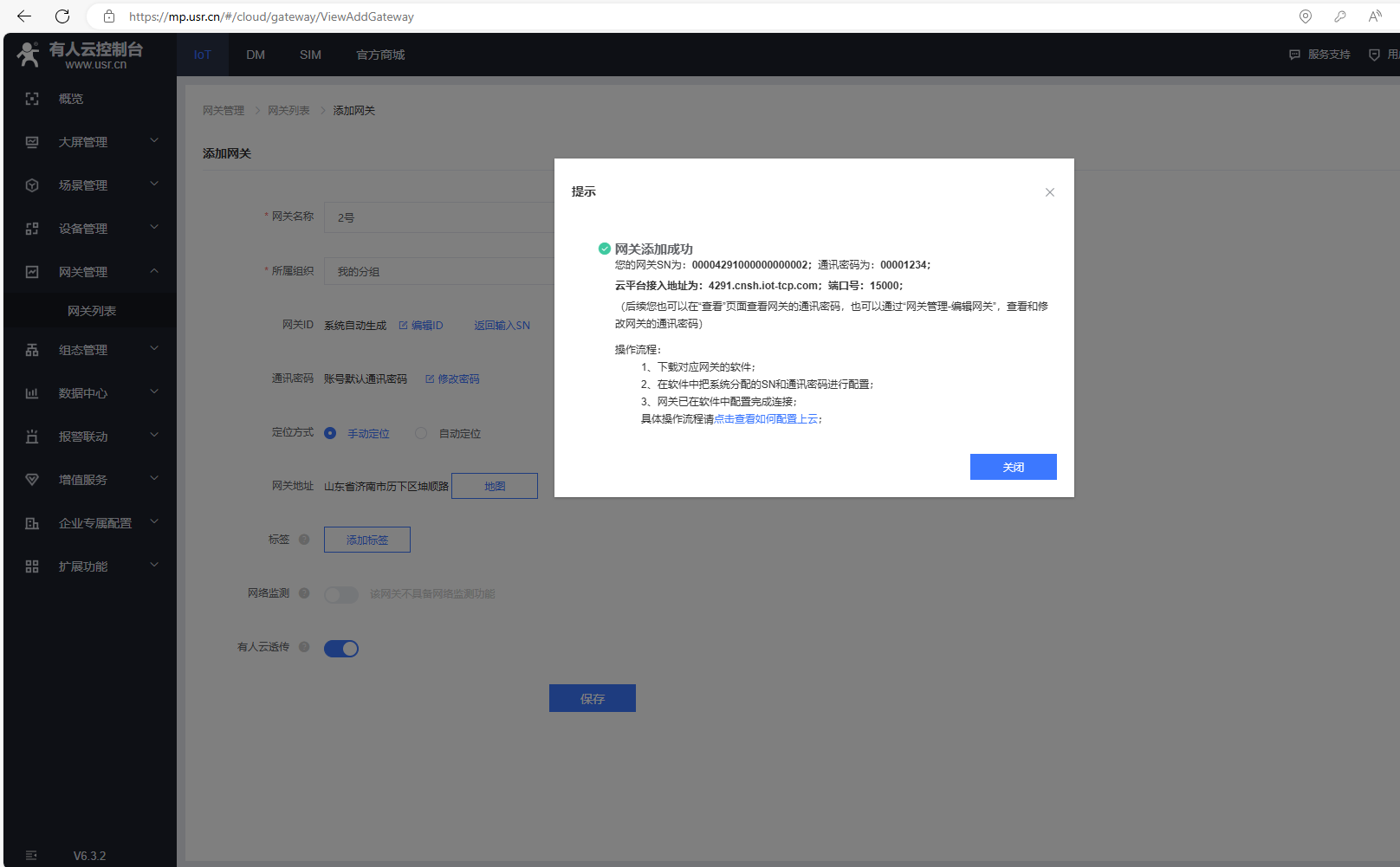

網關添加成功
您的網關SN為： 00004291000000000002； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；
下載對應網關的軟件，在軟件中把系統分配的SN和通訊密碼進行配置。

四、配置有人云參數到2個USR-WIFI232-B2

1、1號USR-WIFI232-B2配置參數

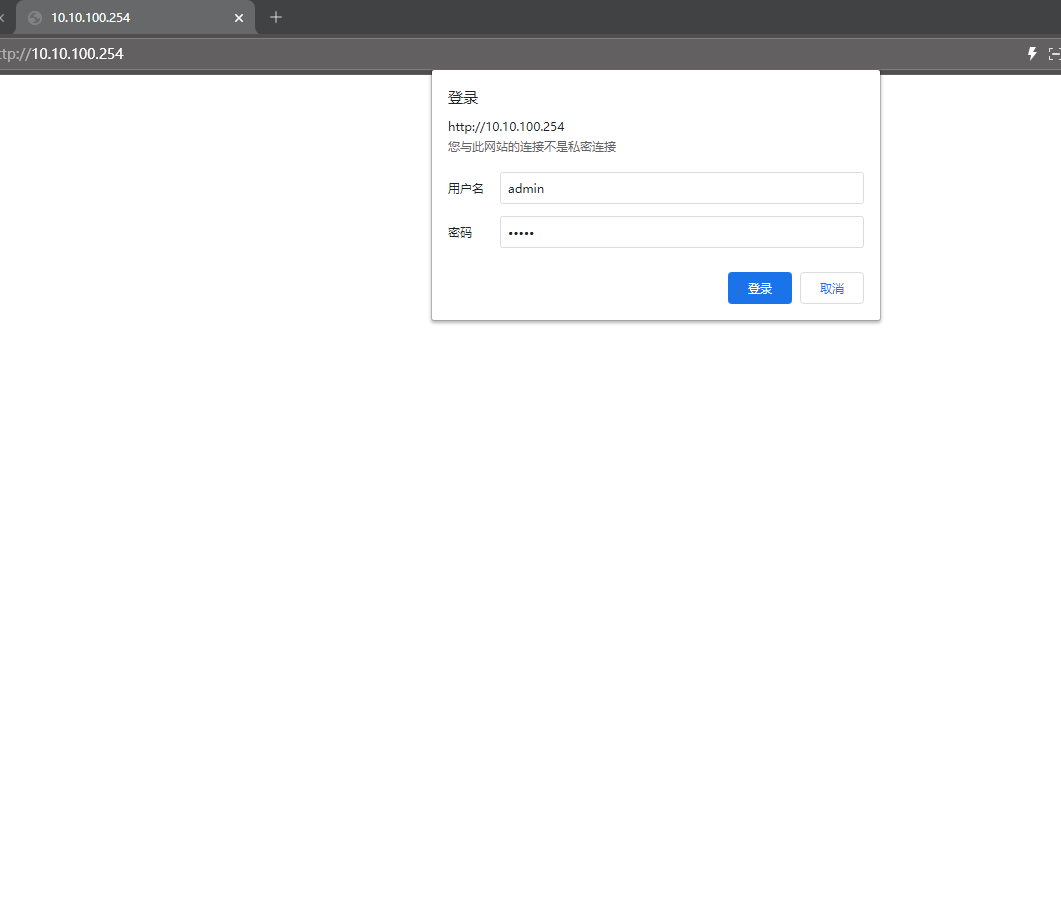

（1）電腦連接USR-WIFI232-B2的WiFi，瀏覽器輸入10.10.100.254登陸網頁

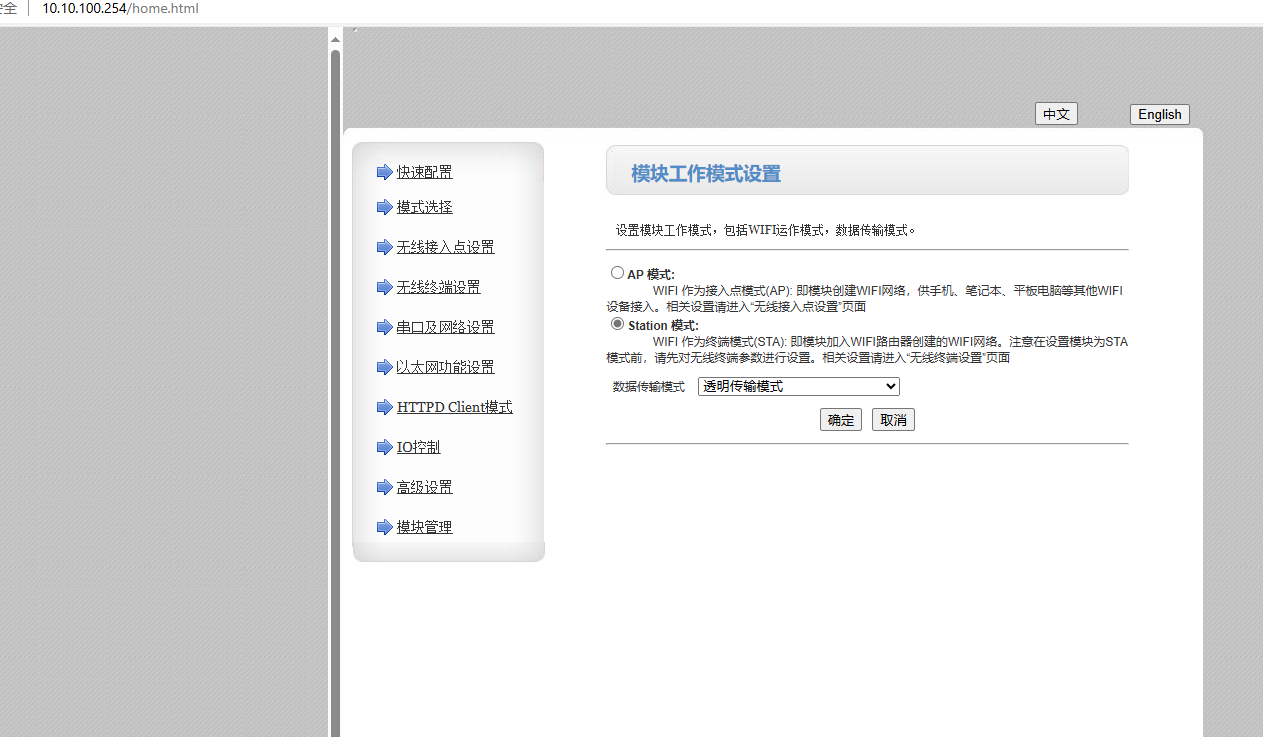

（2）模式設置STA模式

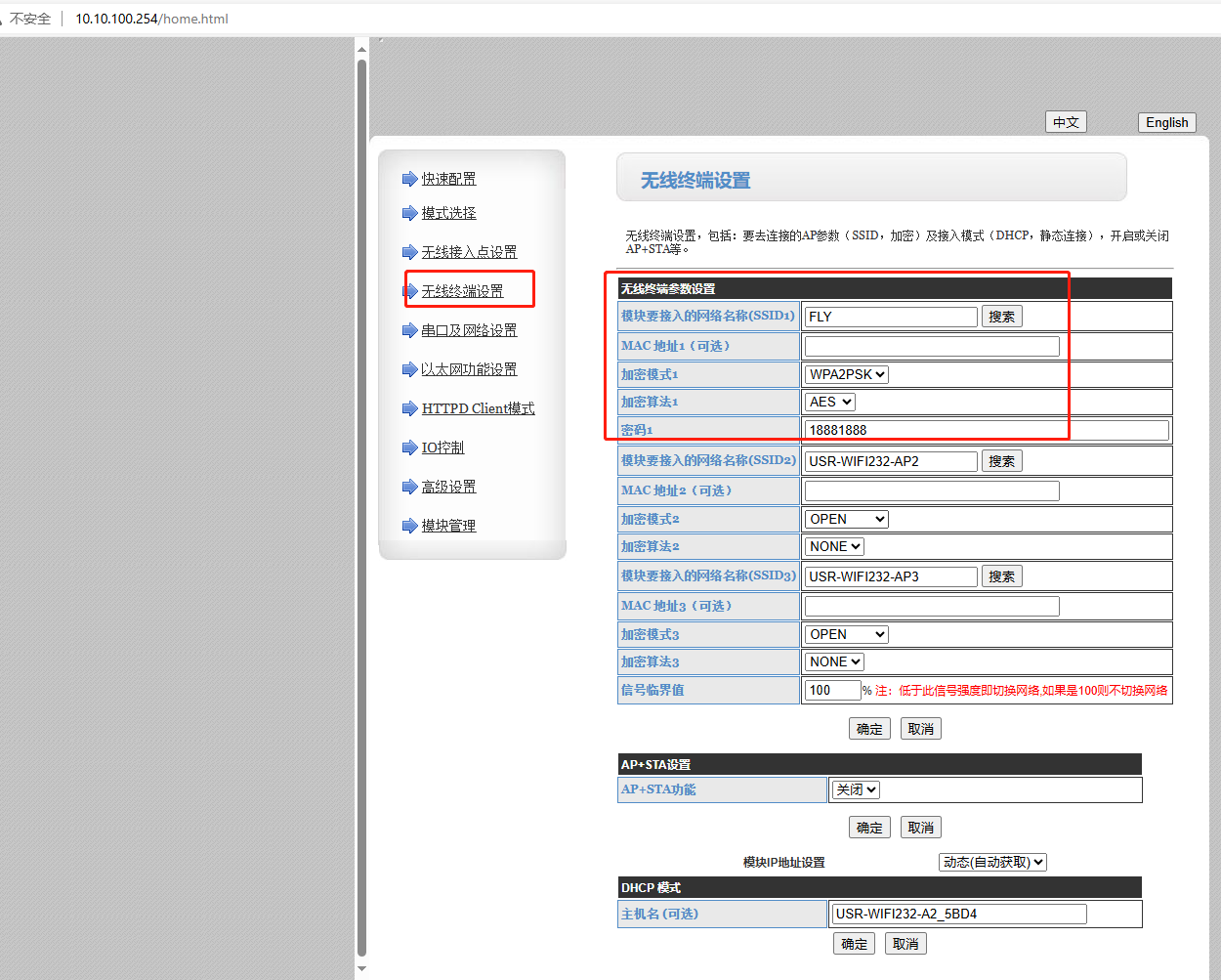

（3）無線終端配置

設置要連接的路由器WiFi和密碼，點擊確定。

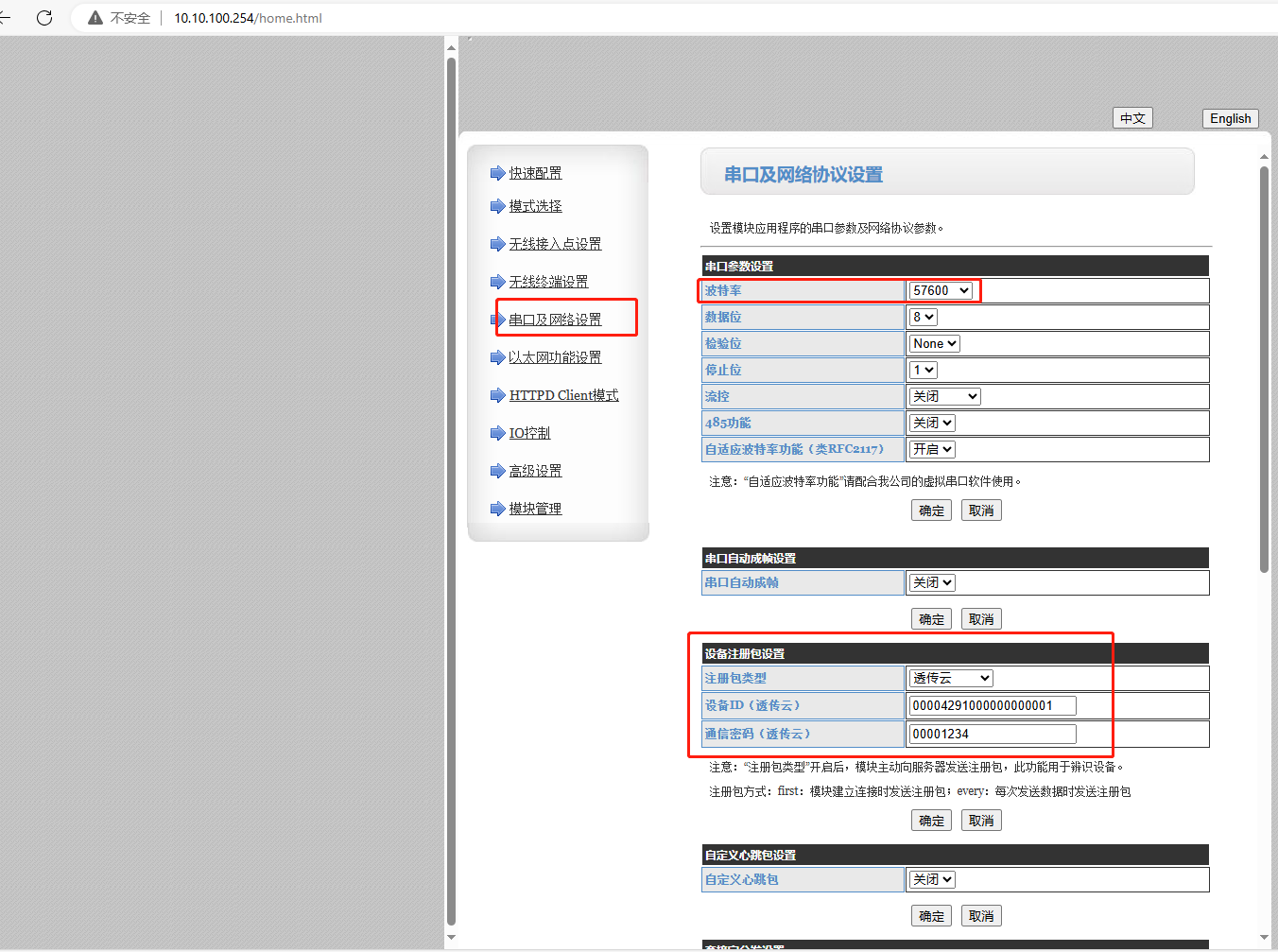

（4）串口及網絡設置

串口參數波特率57600。

開啟注冊包，選擇透?jìng)髟?，設備ID填添加有人云的ID 00004291000000000001，通信密碼填00001234，點擊確定。

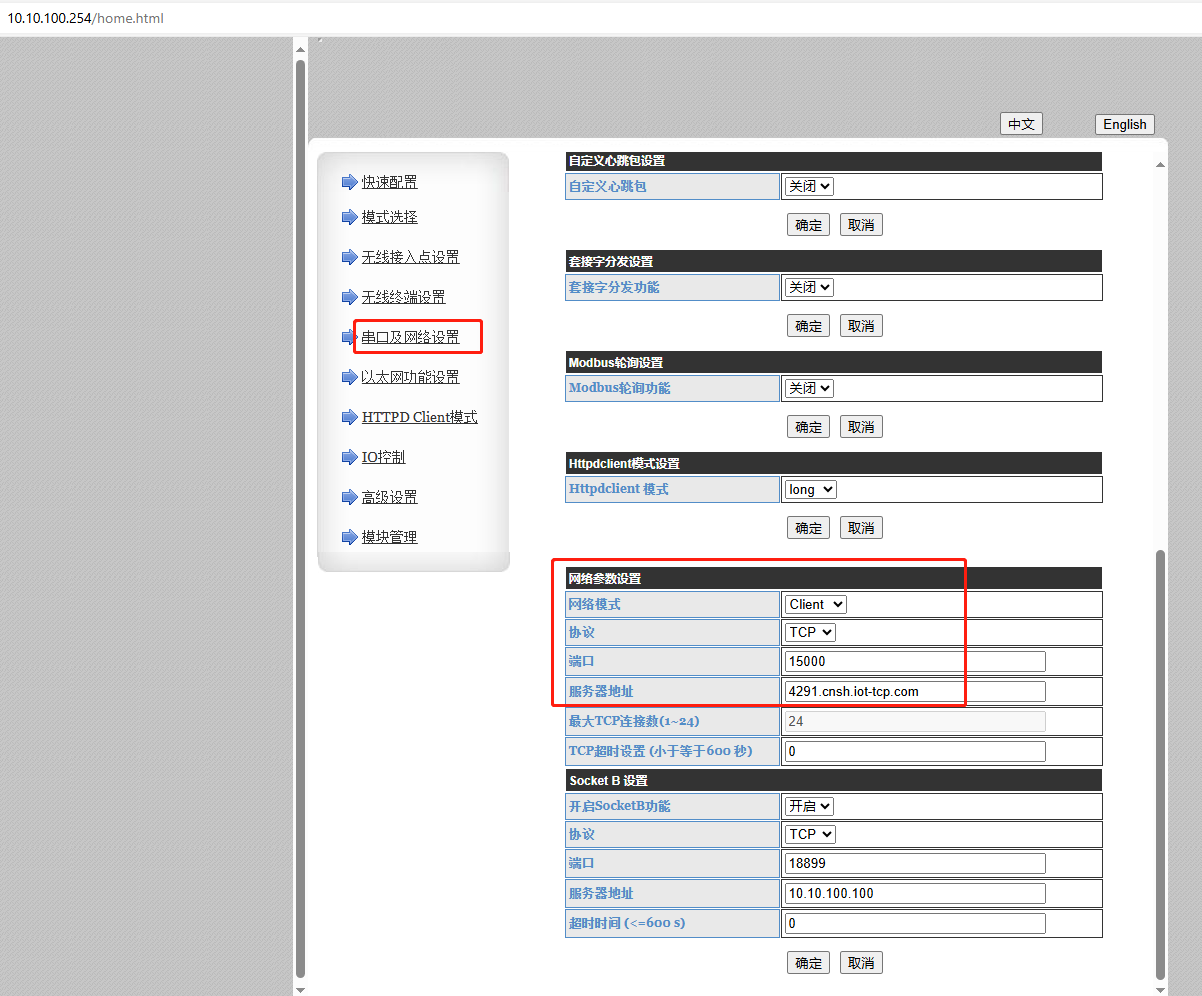

網絡參數模式CLient，協議TCP，端口15000，服務器地址填4291.cnsh.iot-tcp.com。

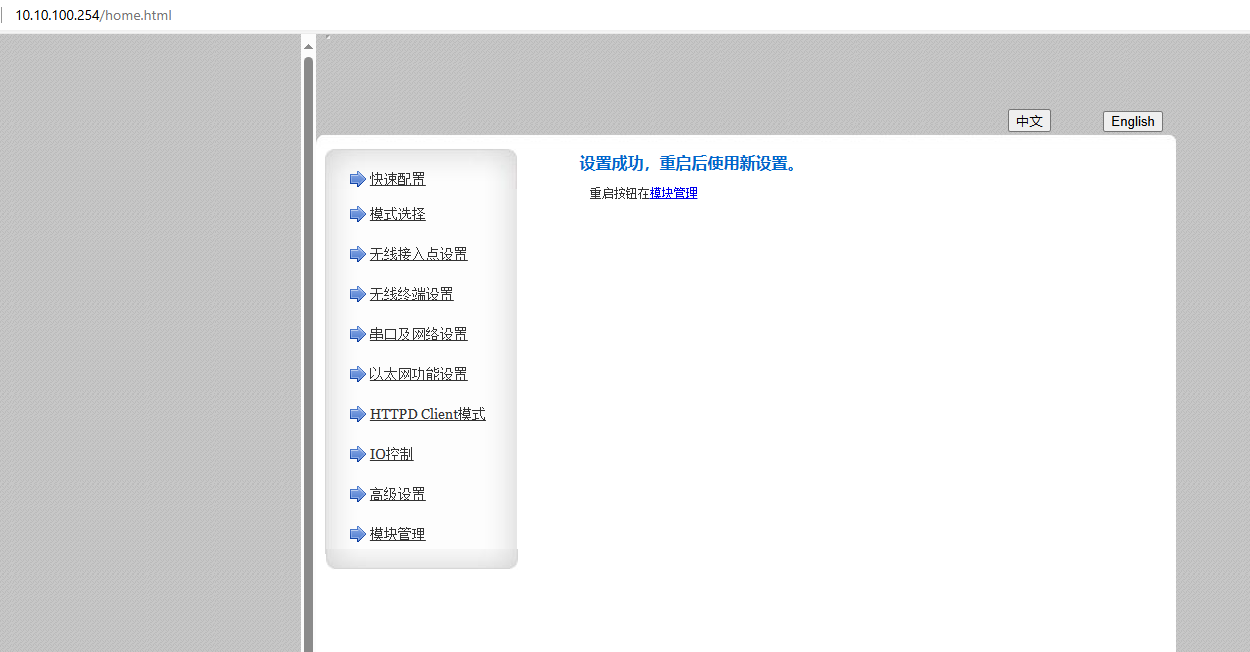

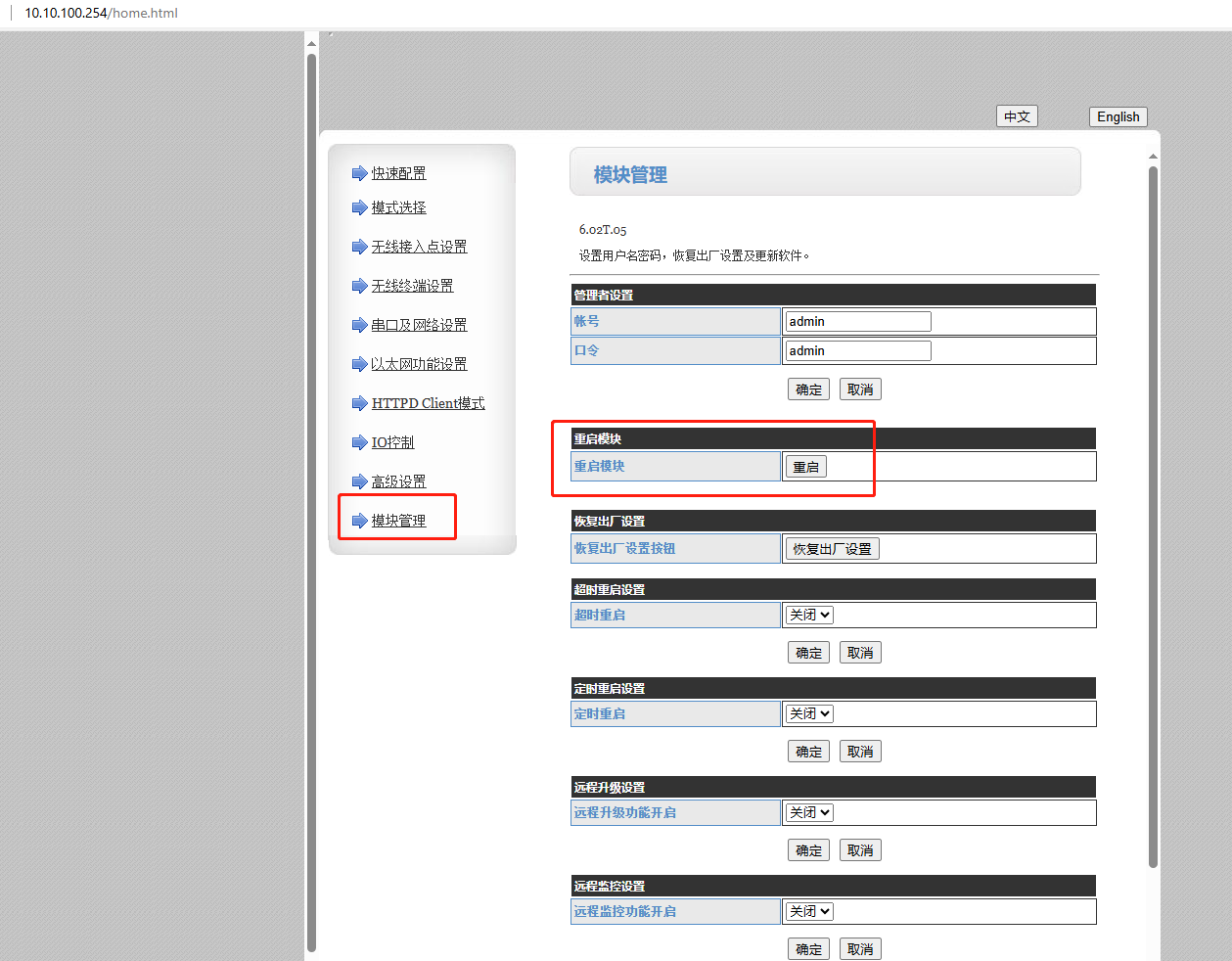

（4）模塊重啟

2、2號USR-WIFI232-B2配置參數

（1）電腦連接USR-WIFI232-B2的WiFi，瀏覽器輸入10.10.100.254登陸網頁

（2）模式設置STA模式

（3）無線終端配置

設置要連接的路由器WiFi和密碼，點擊確定。

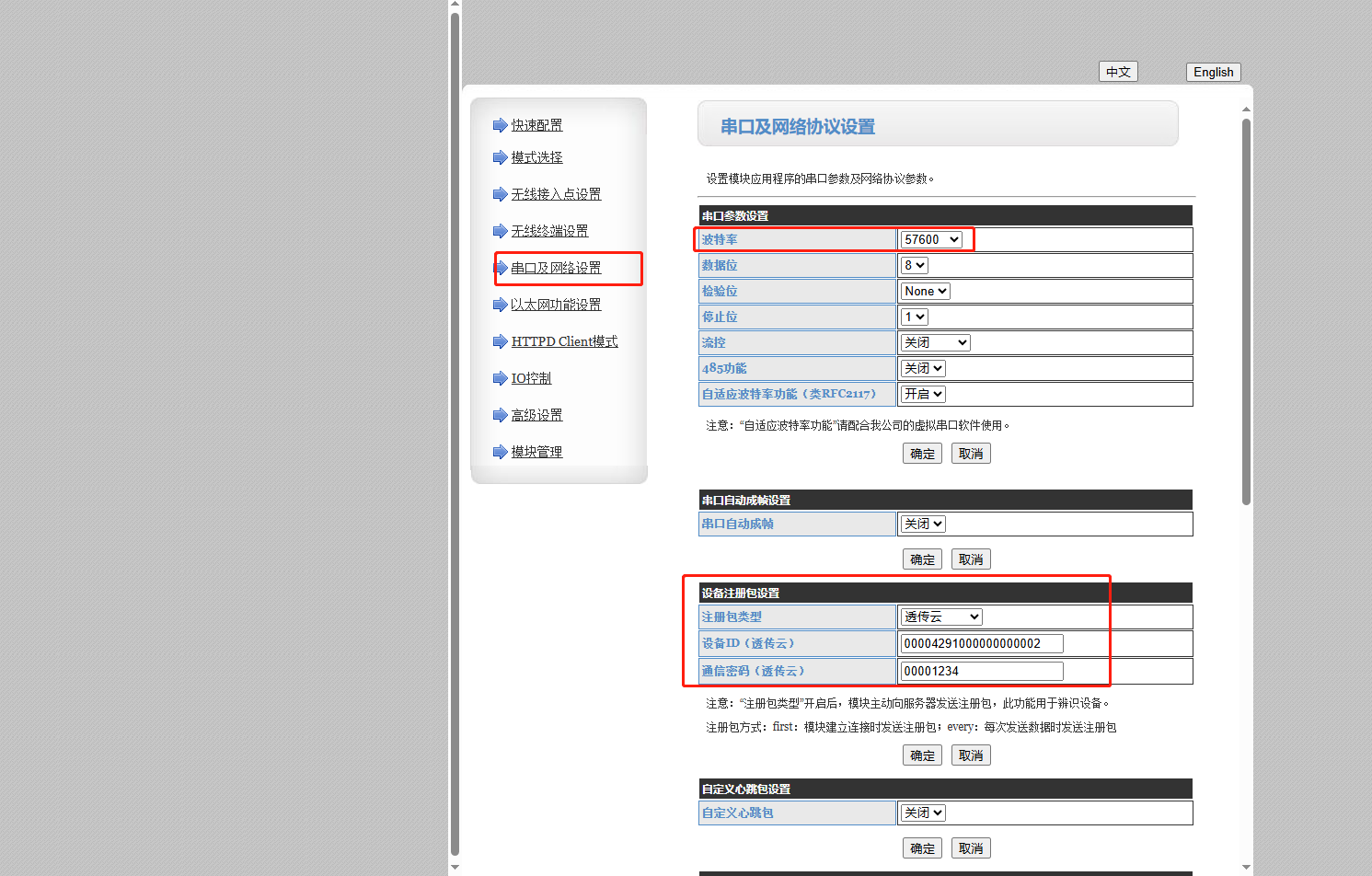

（4）串口及網絡設置

串口參數波特率57600。

開啟注冊包，選擇透?jìng)髟疲O(shè)備ID填添加有人云的ID 00004291000000000002，通信密碼填00001234，點擊確定。

網絡參數模式CLient，協議TCP，端口15000，服務器地址填4291.cnsh.iot-tcp.com。

（5）模塊重啟

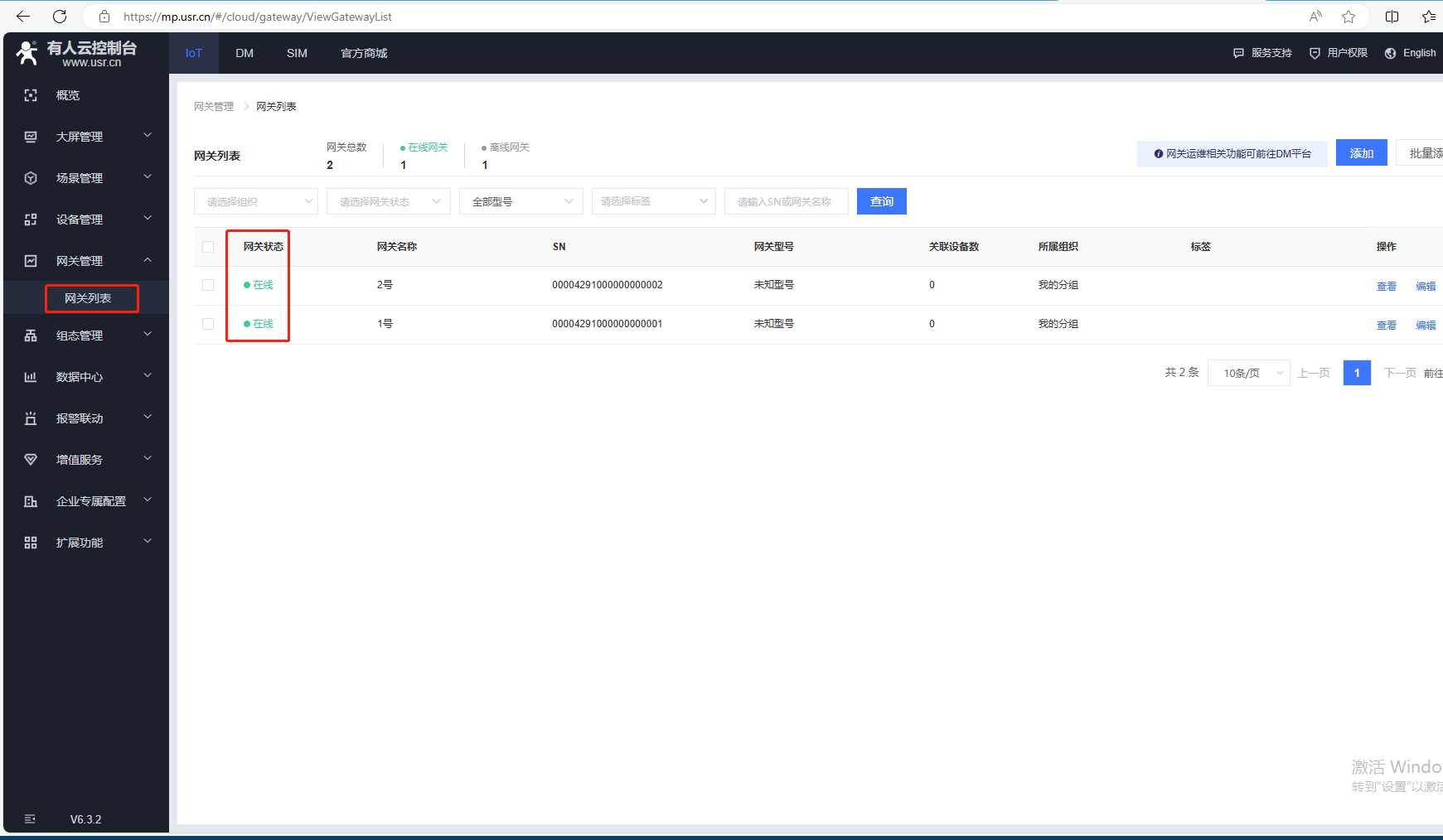

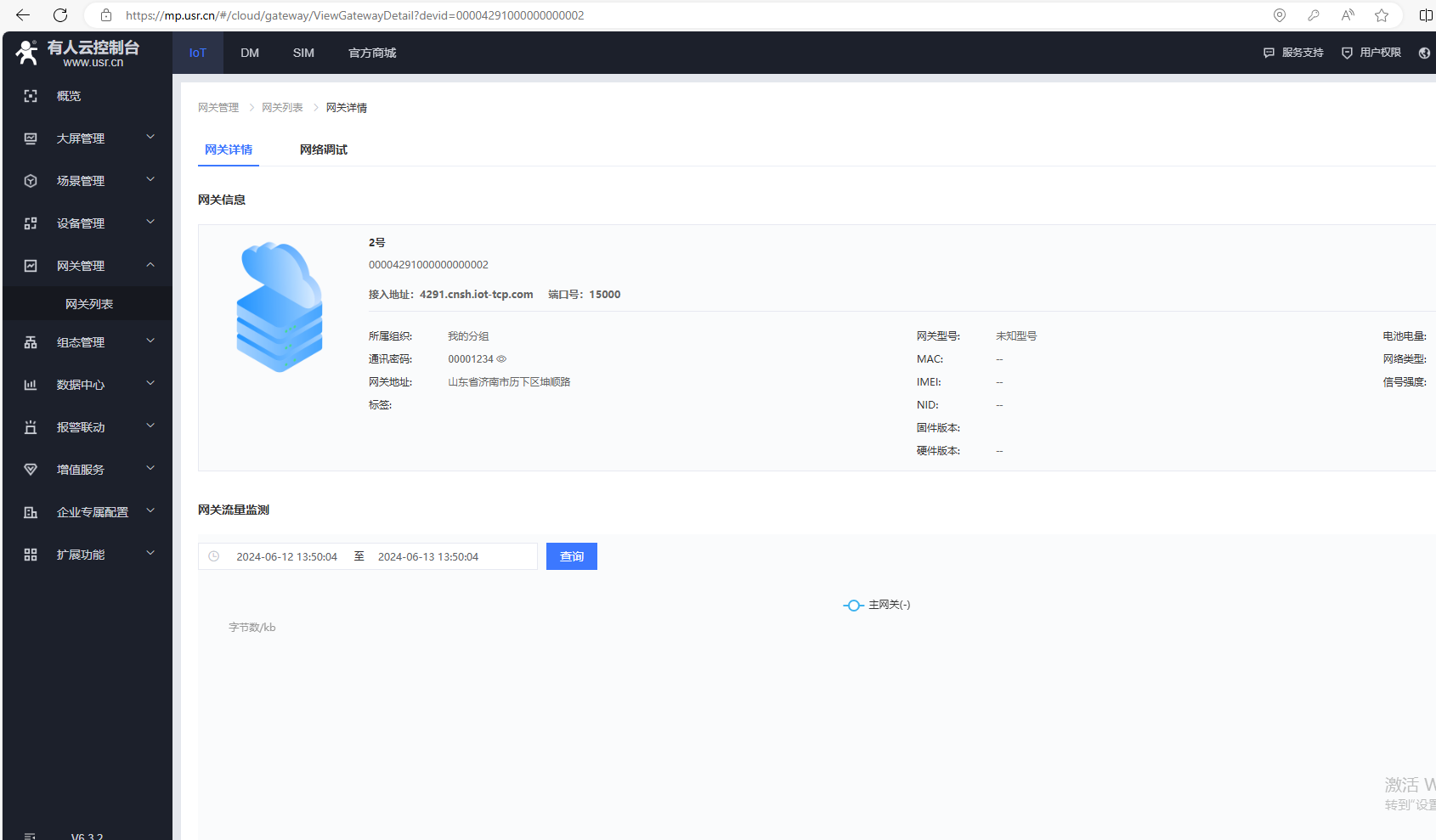

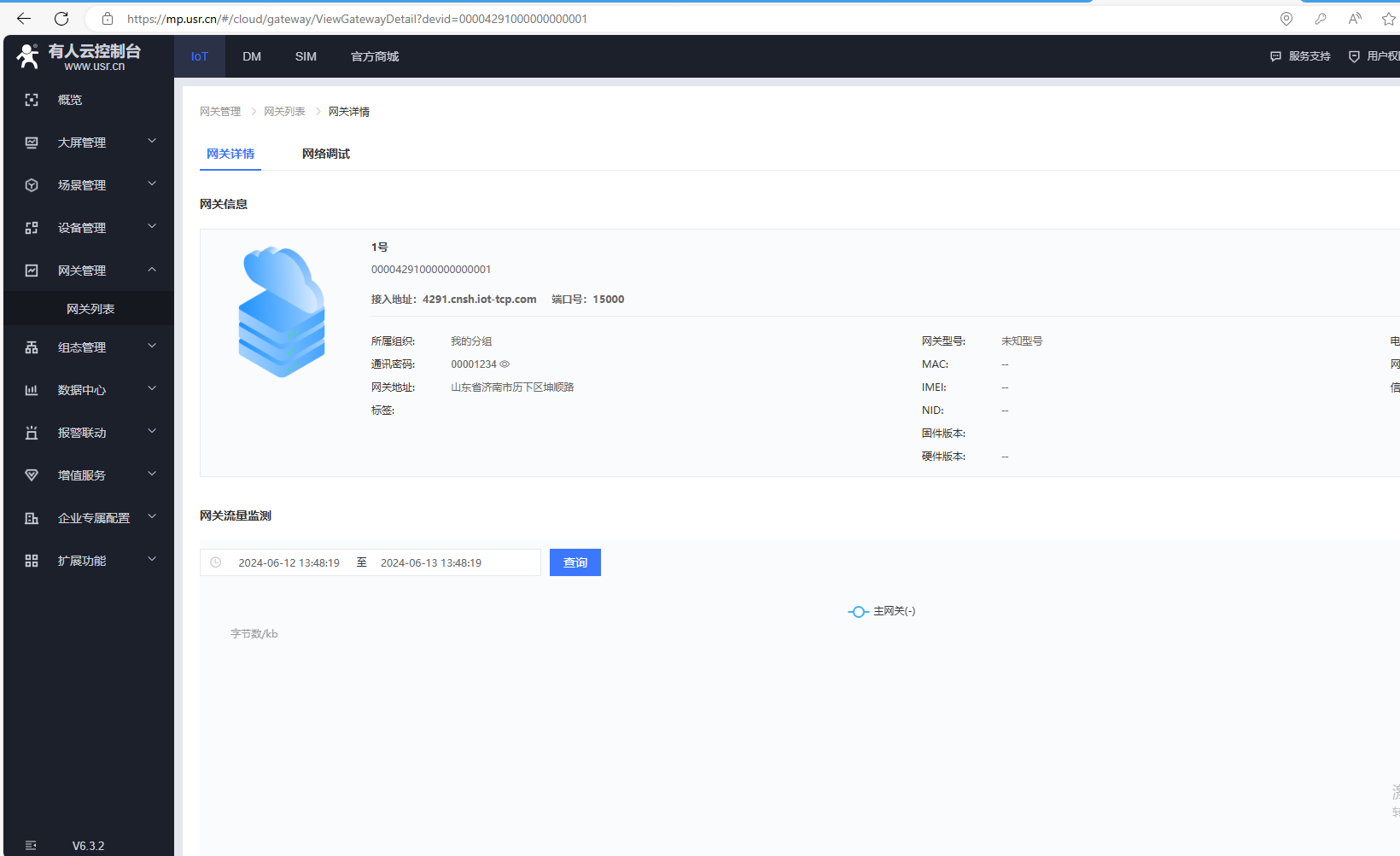

3、有人云設備在線

五、有人云建透?jìng)鹘M

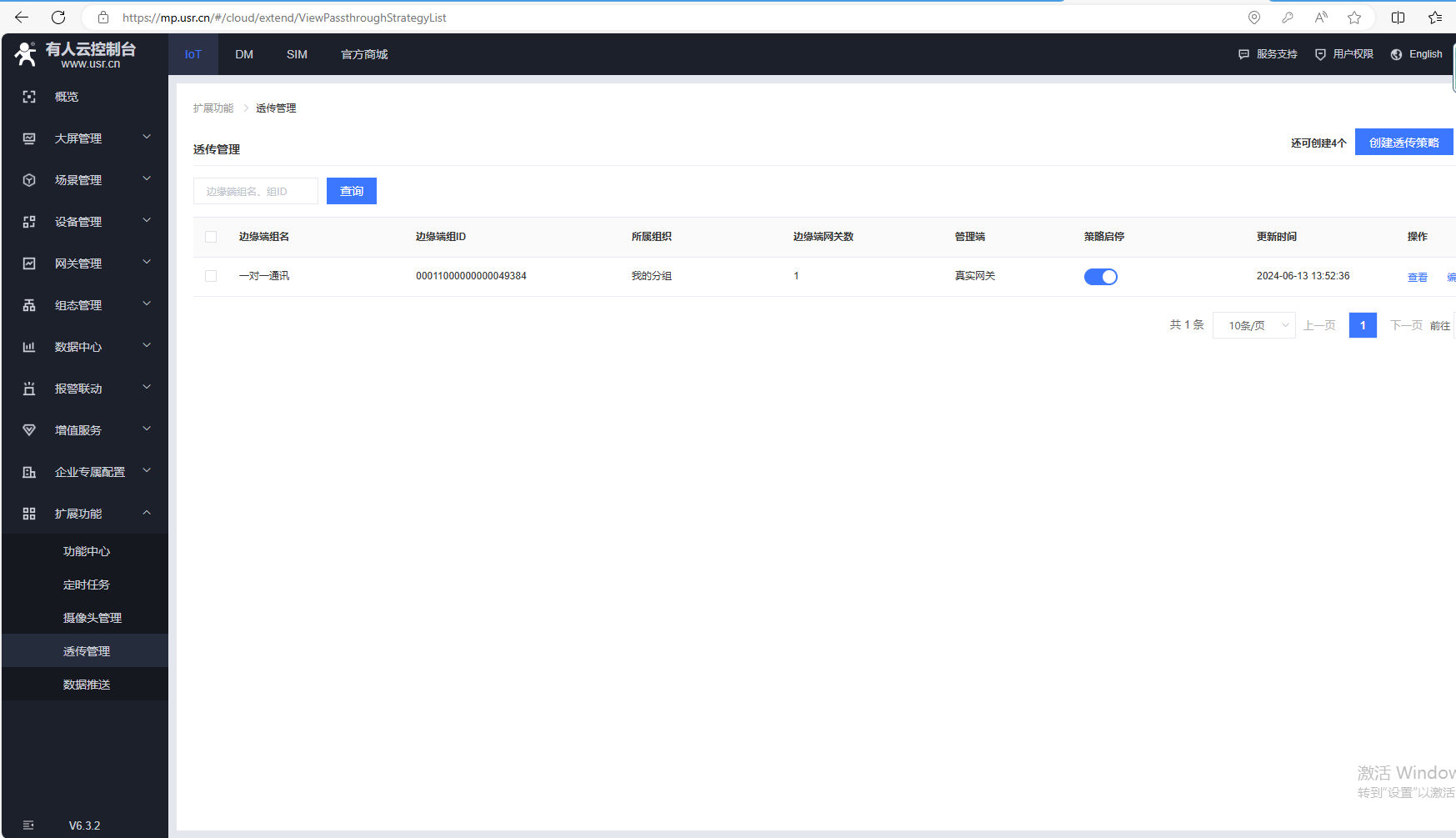

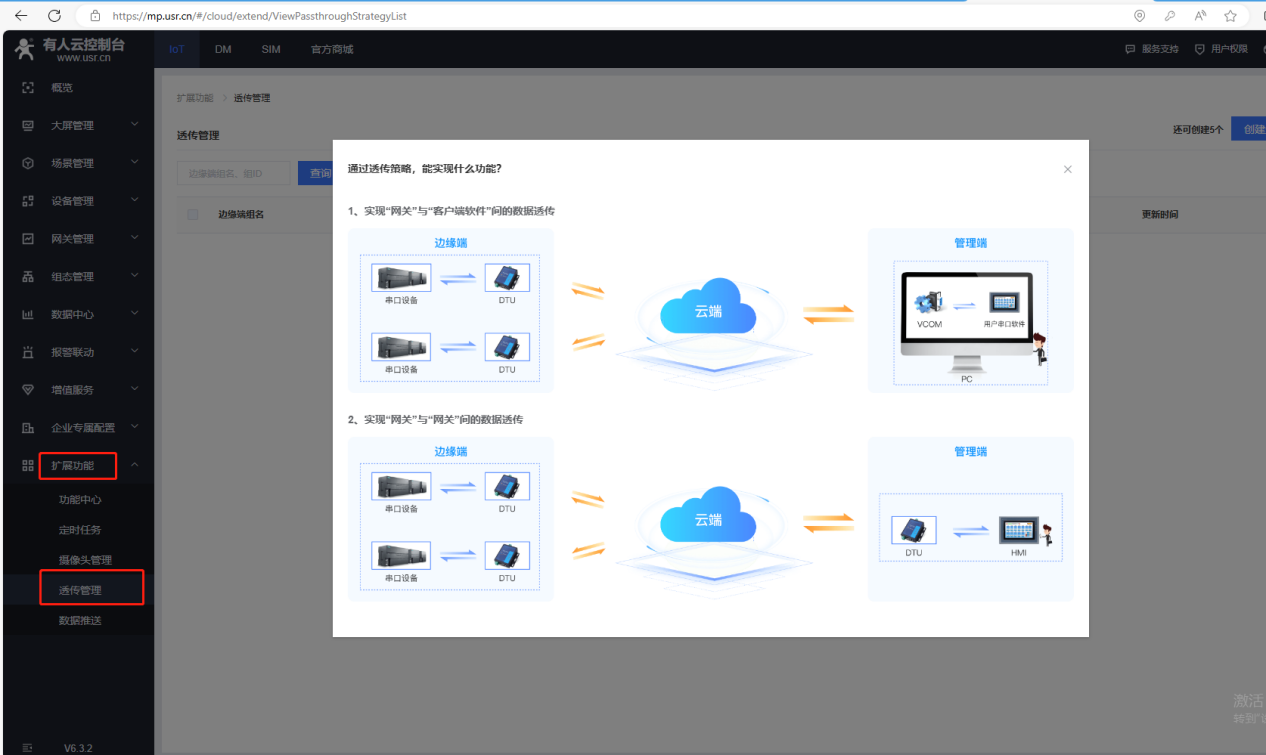

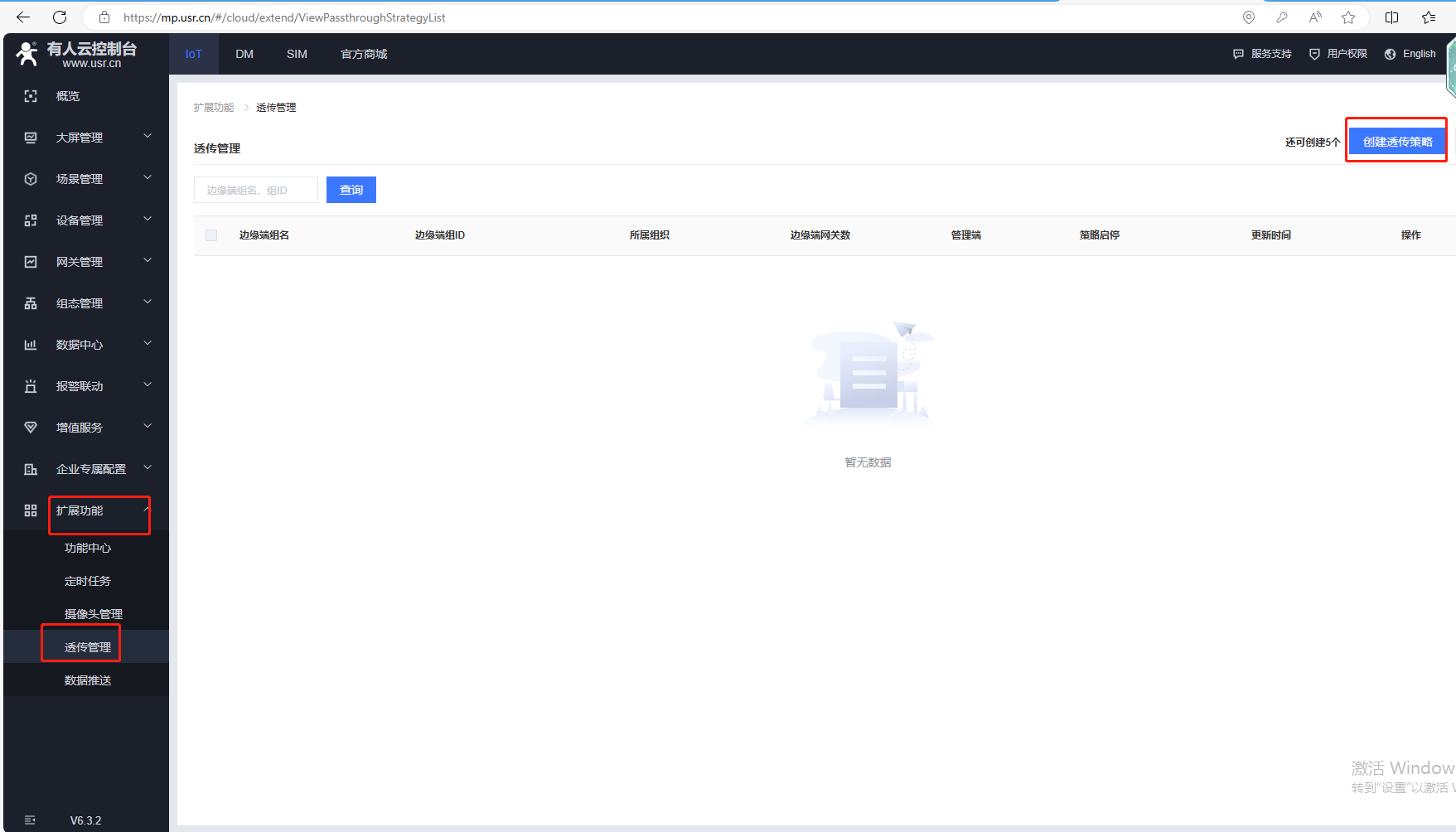

1、擴展功能，透?jìng)鞴芾?，?chuàng)建一個透?jìng)鞑呗?/p>

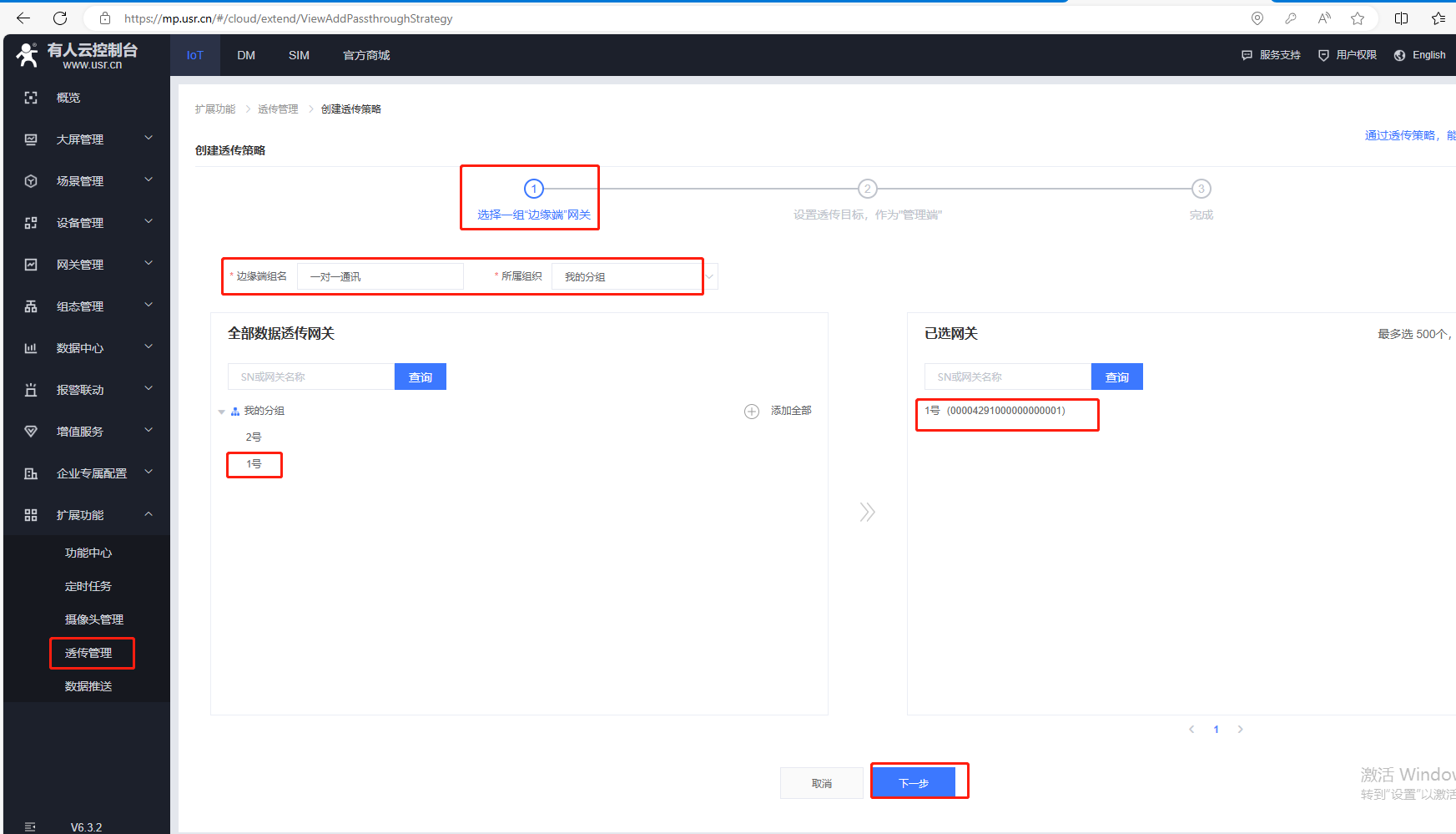

2、選擇邊緣端網關，添加的1號USR-WIFI232-B2

3、選擇管理端，選添加的2號USR-WIFI232-B2做管理端

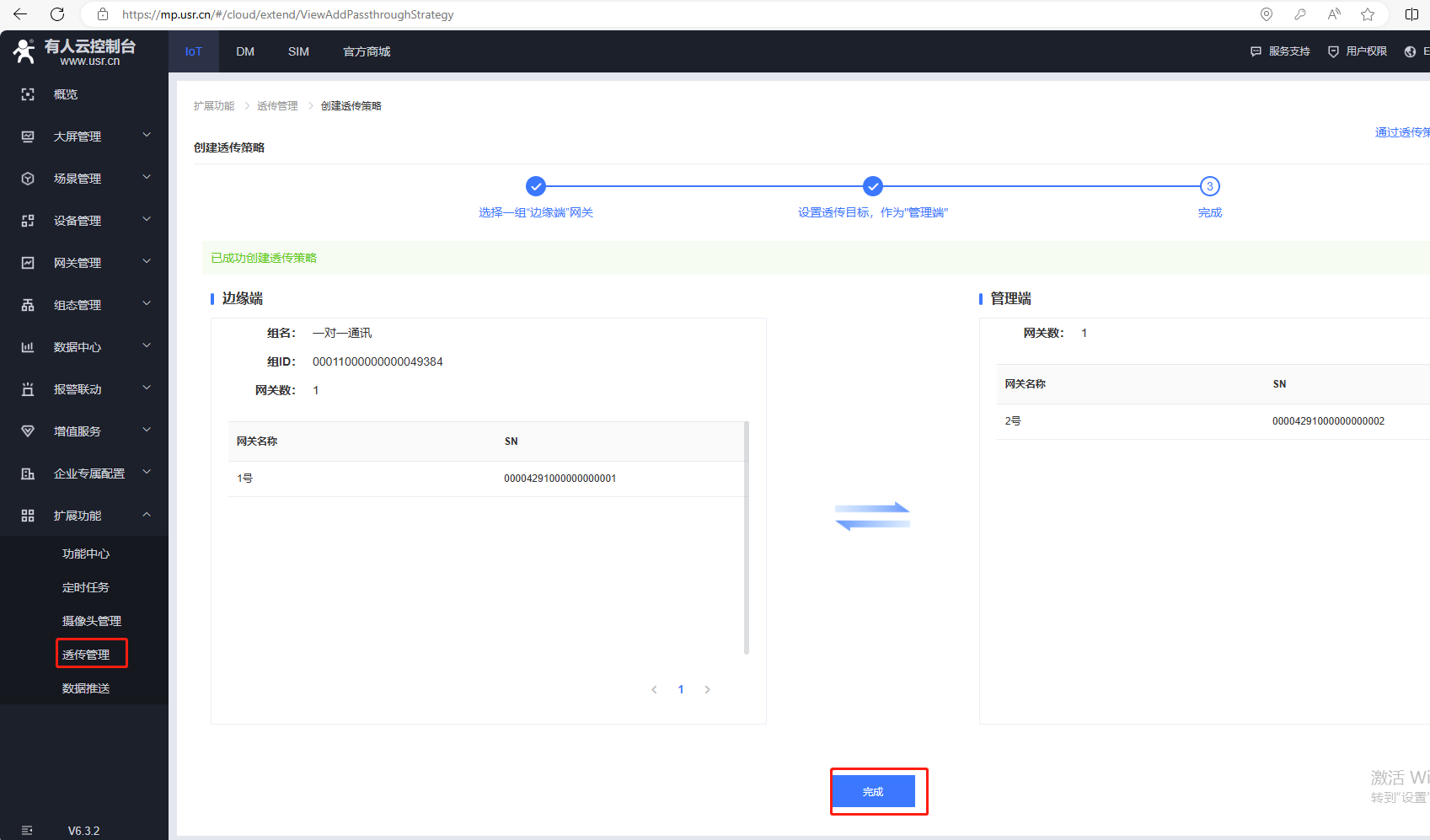

4、建立好透?jìng)鹘M

六、通訊測試

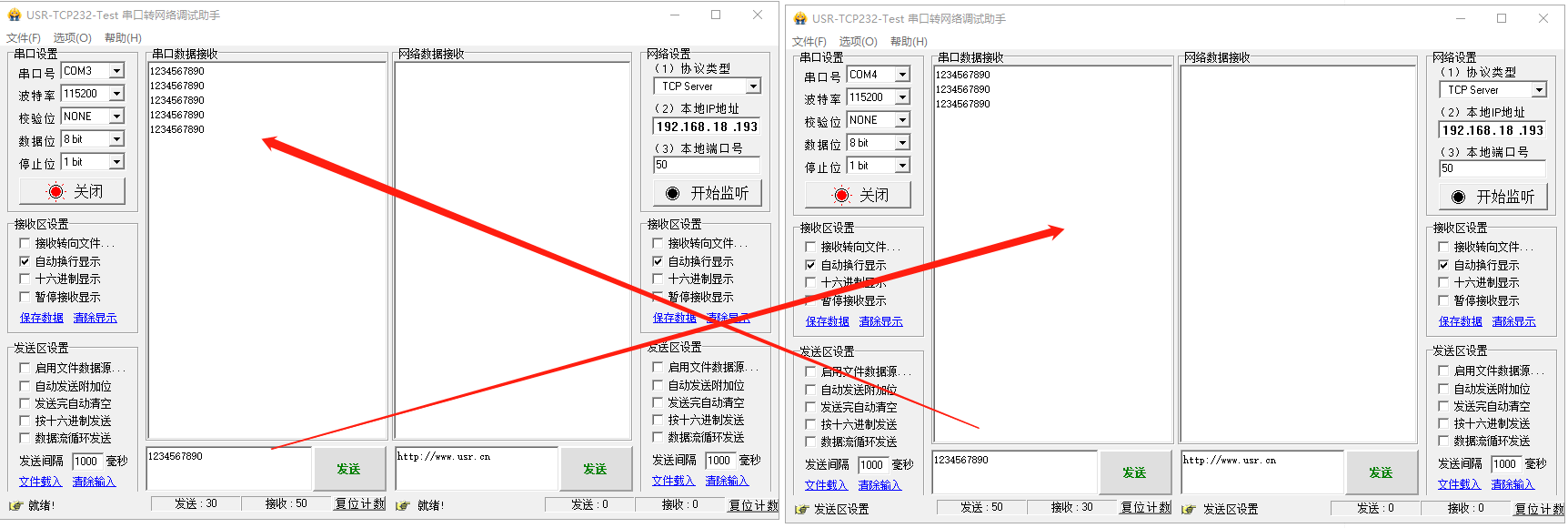

1、打開2個串口助手，分別用2個USR-WIFI232-B2實際USB串口COM打開串口。

2、測試實際2個USR-WIFI232-B2的串口之間數據通訊。

編寫人：金志方 編寫日期：2024-08-14

審核人：金志方 審核日期：2024-08-14

訂正版本：V1.0 訂正內容：初稿
