USR-PLCNET510連接三菱串口plc遠程上下載示例

一、資料下載

PLCNET系列設置軟件：http://aszzpc.com/Download/1329.html

PLCNET系列說明書：

USR-PLCNET510 說明書 ：http://aszzpc.com/Download/957.html

USR-PLCNET310 說明書 ：http://aszzpc.com/Download/1107.html

USR-PLCNET210 說明書 : http://aszzpc.com/Product/307.html

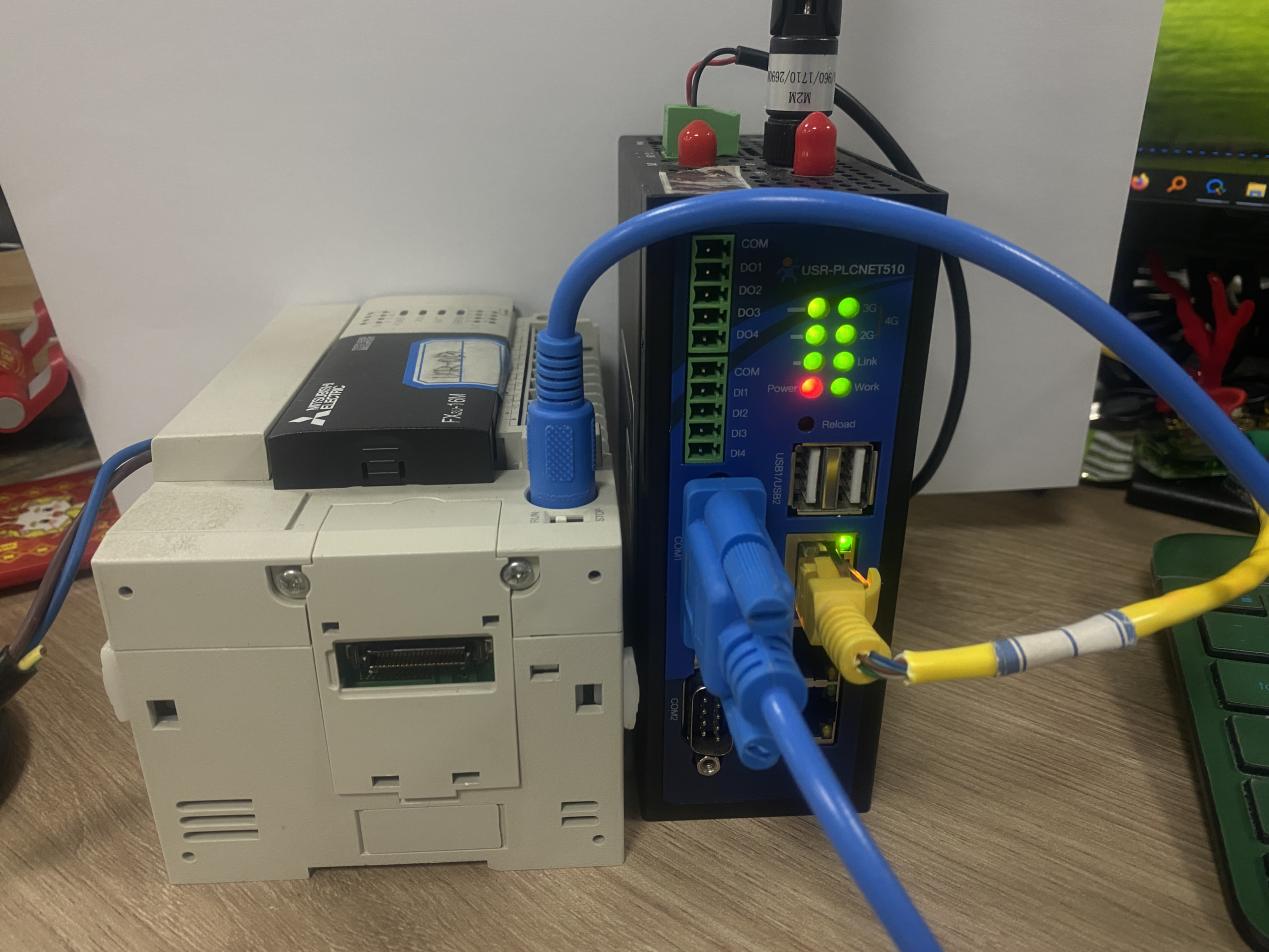

二、硬件接線

1、用一個圓口轉接線，確認自己的轉接線是圓口轉232還是422，本測試使用的是圓口轉232轉接線，后面串口配置根據這里的連接進行選擇

2、給網關供網：插卡或wan口插網線連接外網

三、配置步驟

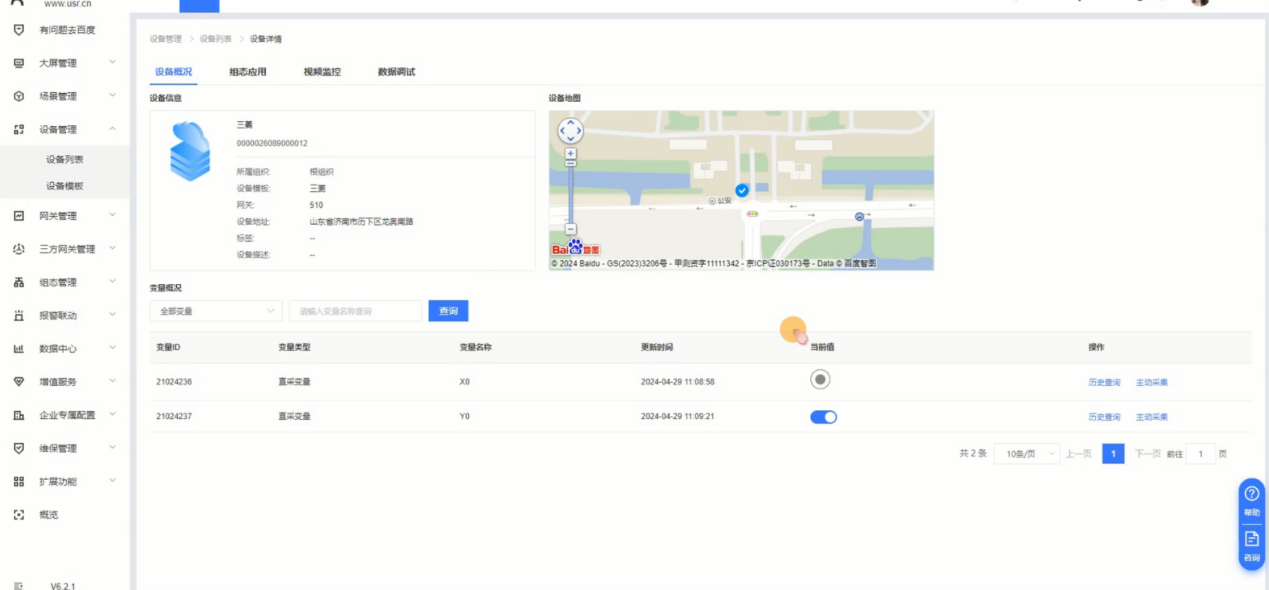

1、平臺正常讀取數據后，進行透傳操作（組態步驟可參考另一篇案例：PLCNET510連接三菱串口plc有人云組態數據）

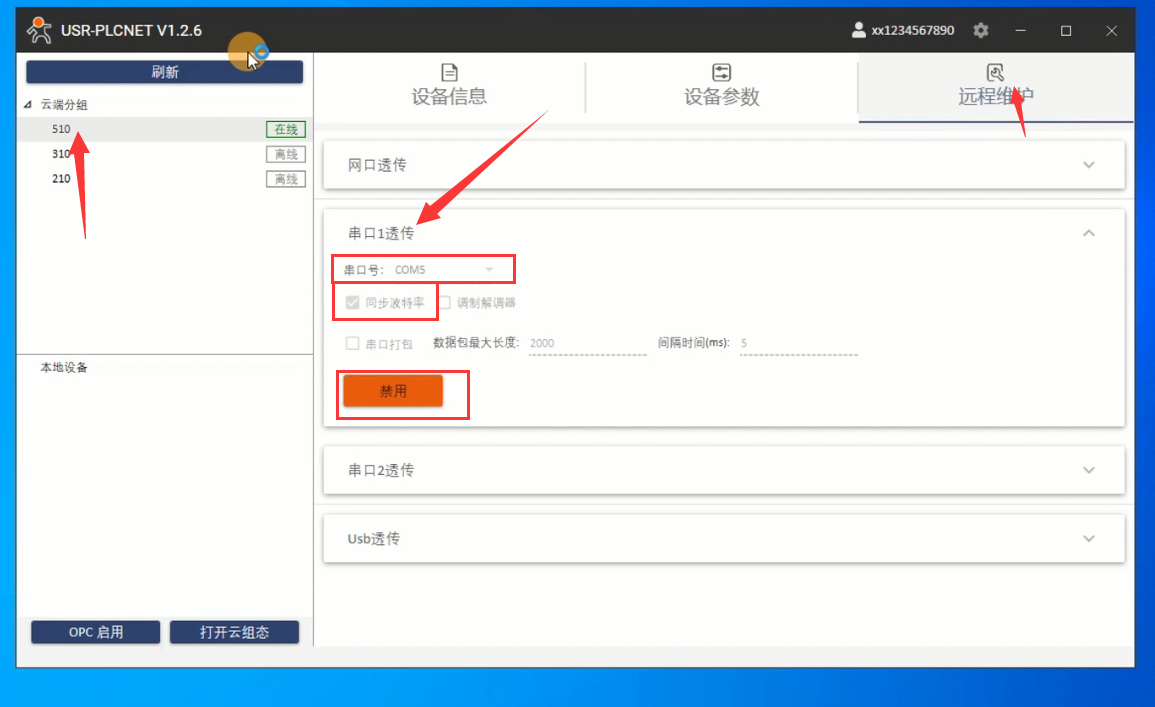

2、打開 plcnet,配置軟件選中設備點擊遠程維護，在對應的串口選擇要生成的com號，選擇同步波特率開啟透傳，按鈕狀態變更

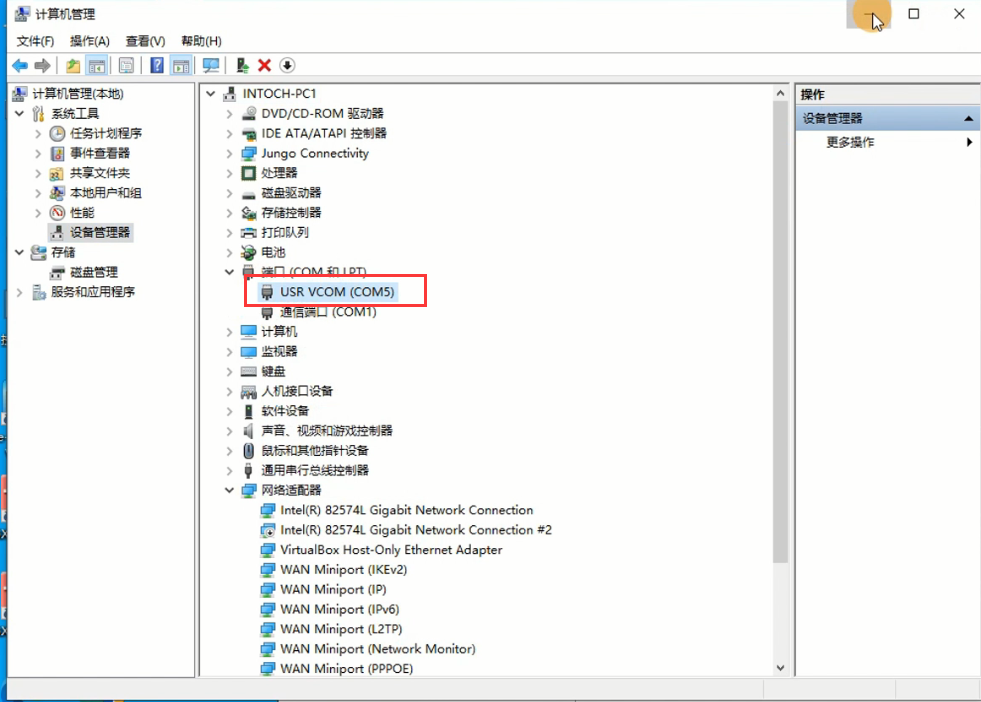

3、在電腦管理界面，設備管理處查看是否正確生成了串口

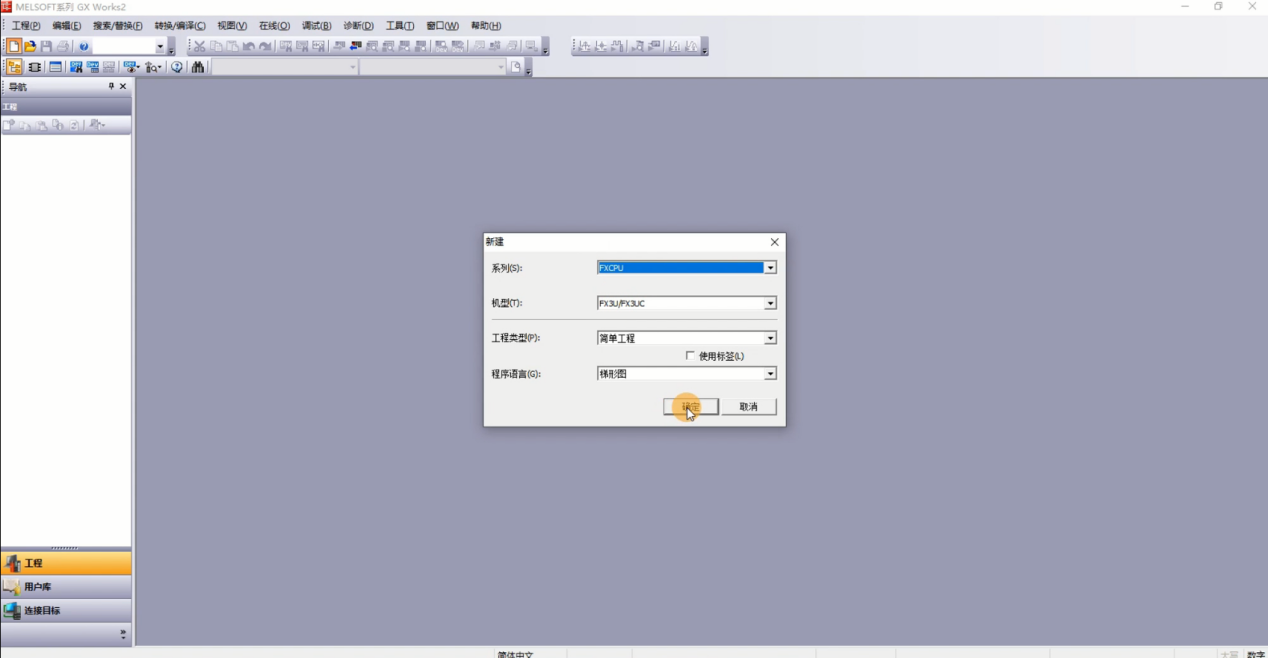

4、打開上位機軟件 新建一個 FX3U 的工程

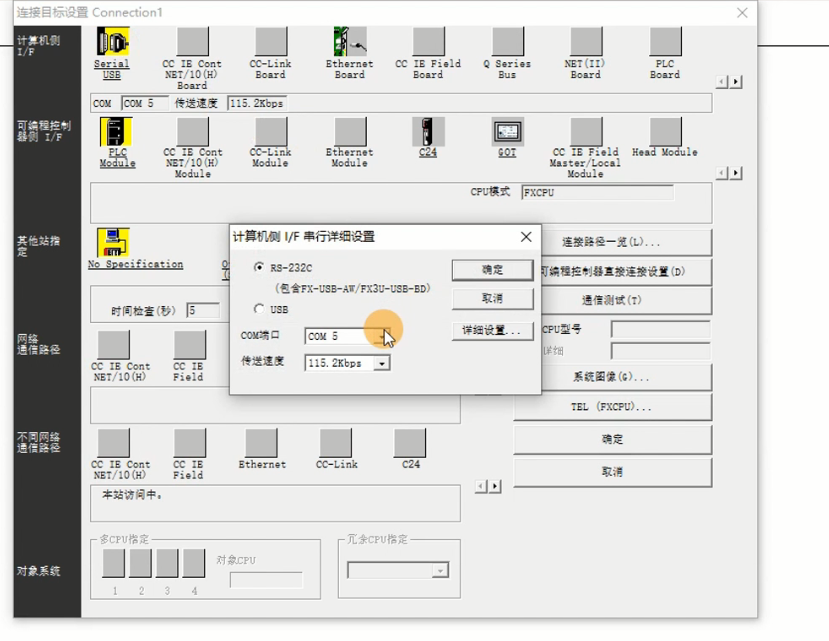

5、配置連接目標，選擇生成的串口號

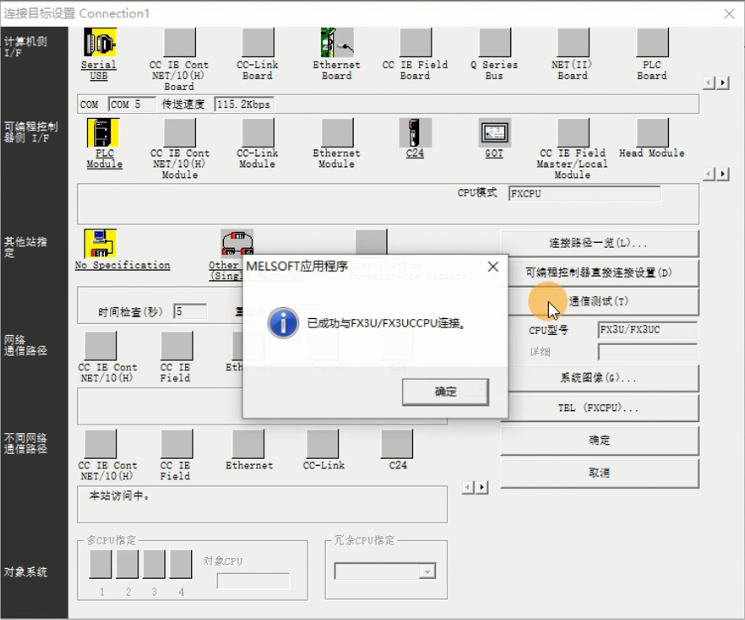

6、通訊測試成功后點確定

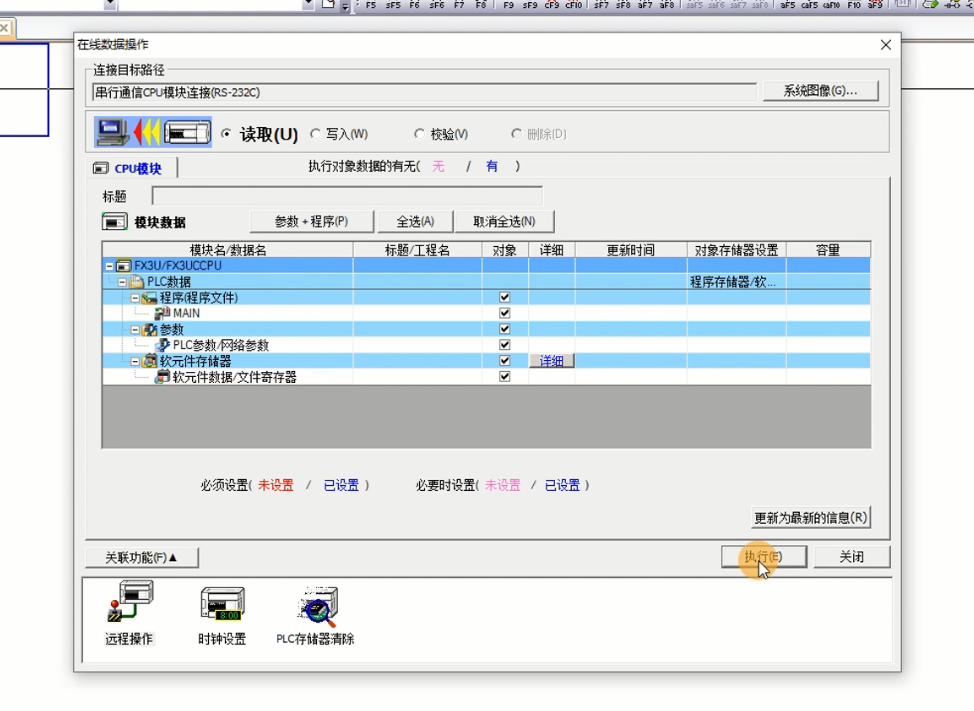

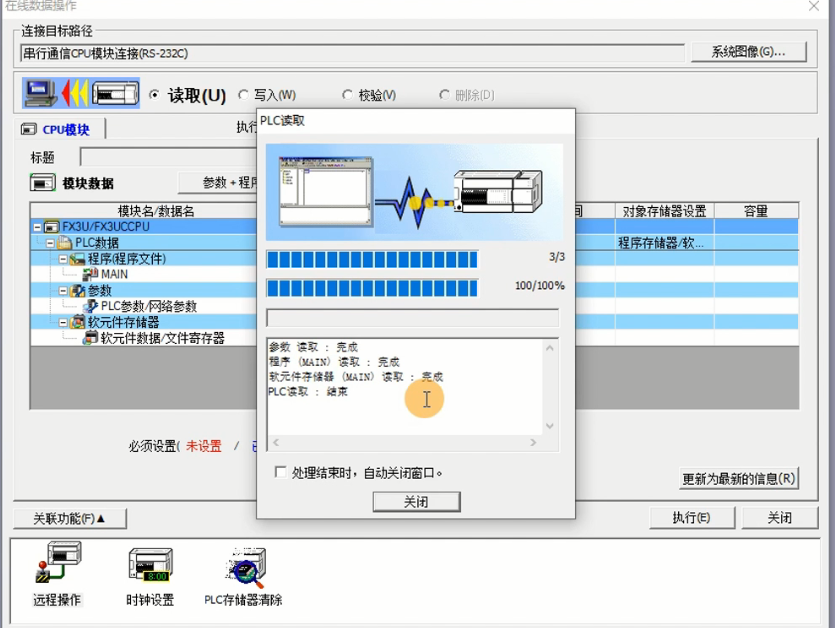

7、測試成功后就可以正常讀取程序

編寫人：許瀟       編寫日期：2024-06-25

審核人：金志方    審核日期：2024-07-04

訂正版本：V1.0    訂正內容：初稿
