兩個USR-W630s之間橋接模式應用示例

2024-06-27

兩個USR-W630s之間橋接模式應用示例

一、資料下載

USR-W630s 官網鏈接：http://aszzpc.com/Product/445.html

USR-W630s說明書鏈接：http://aszzpc.com/Download/1441.html

【PC端調試工具】網絡調試助手串口調試助手二合一http://aszzpc.com/Download/27.html

二、硬件連接

1、所需物品

USR-W630s 產品 2臺

12V電源適配器 2個

筆記本電腦 2臺

超五類網線2根

2、硬件連接

USR-W630s 產品接12V電源適配器上電。

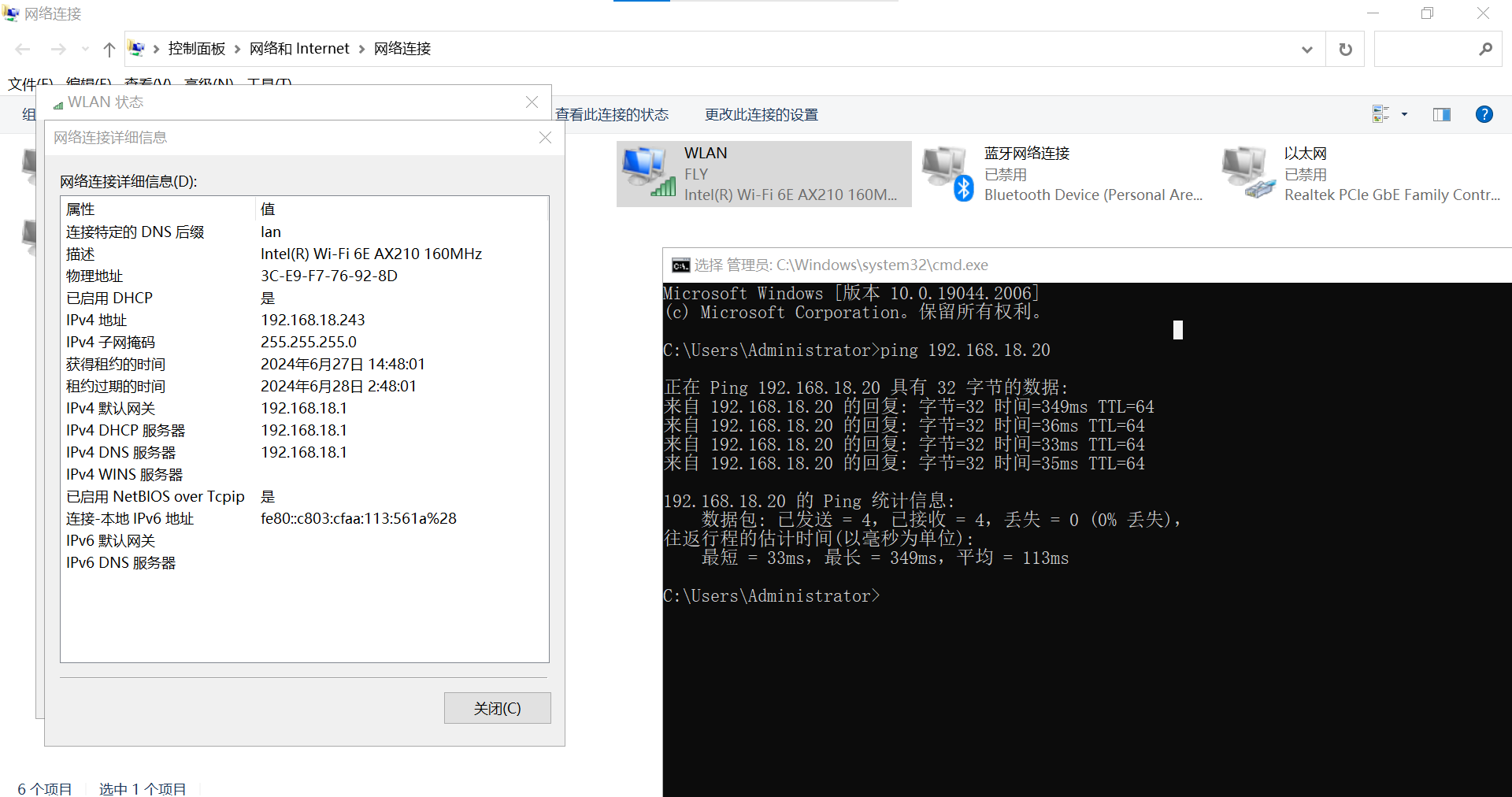

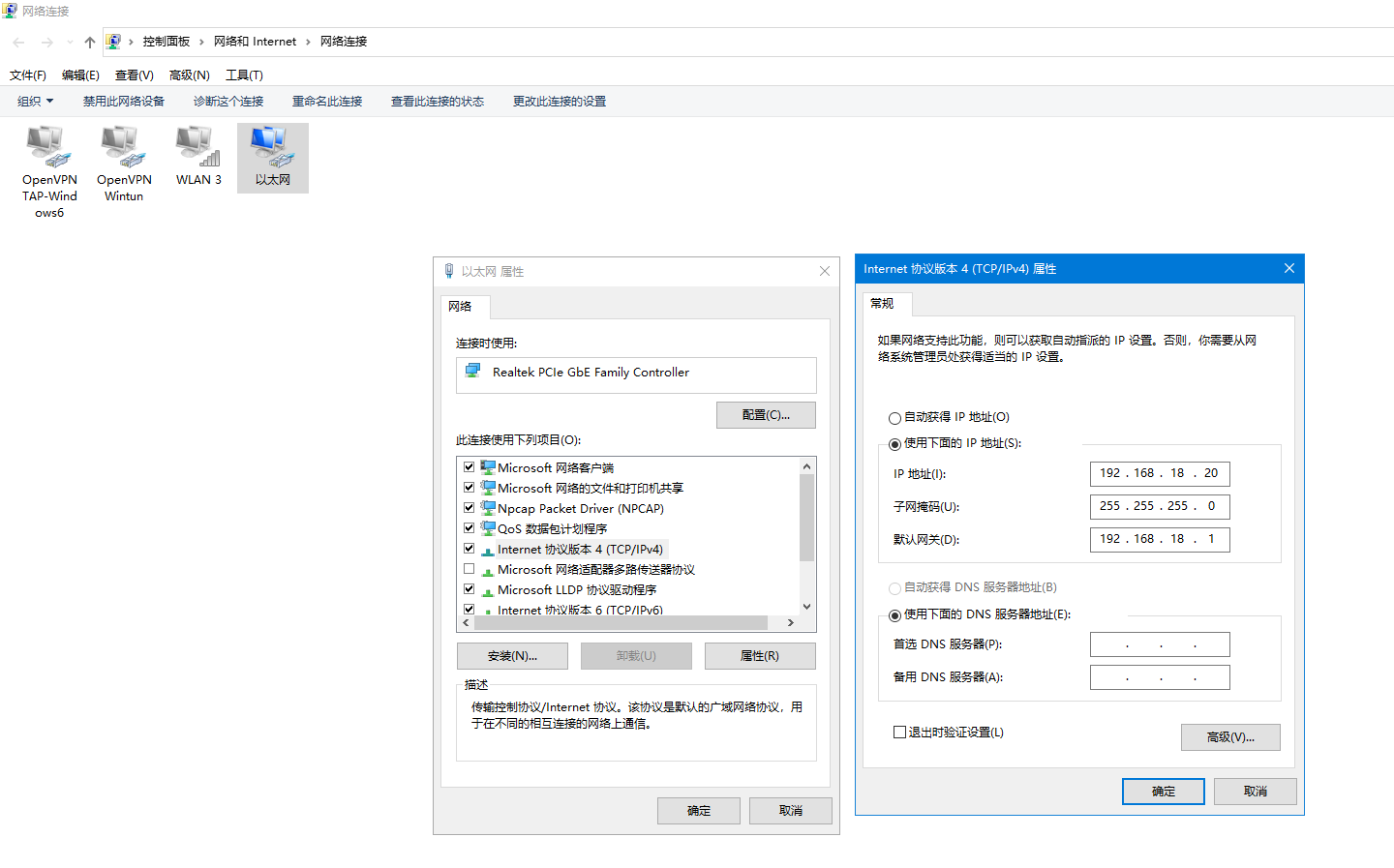

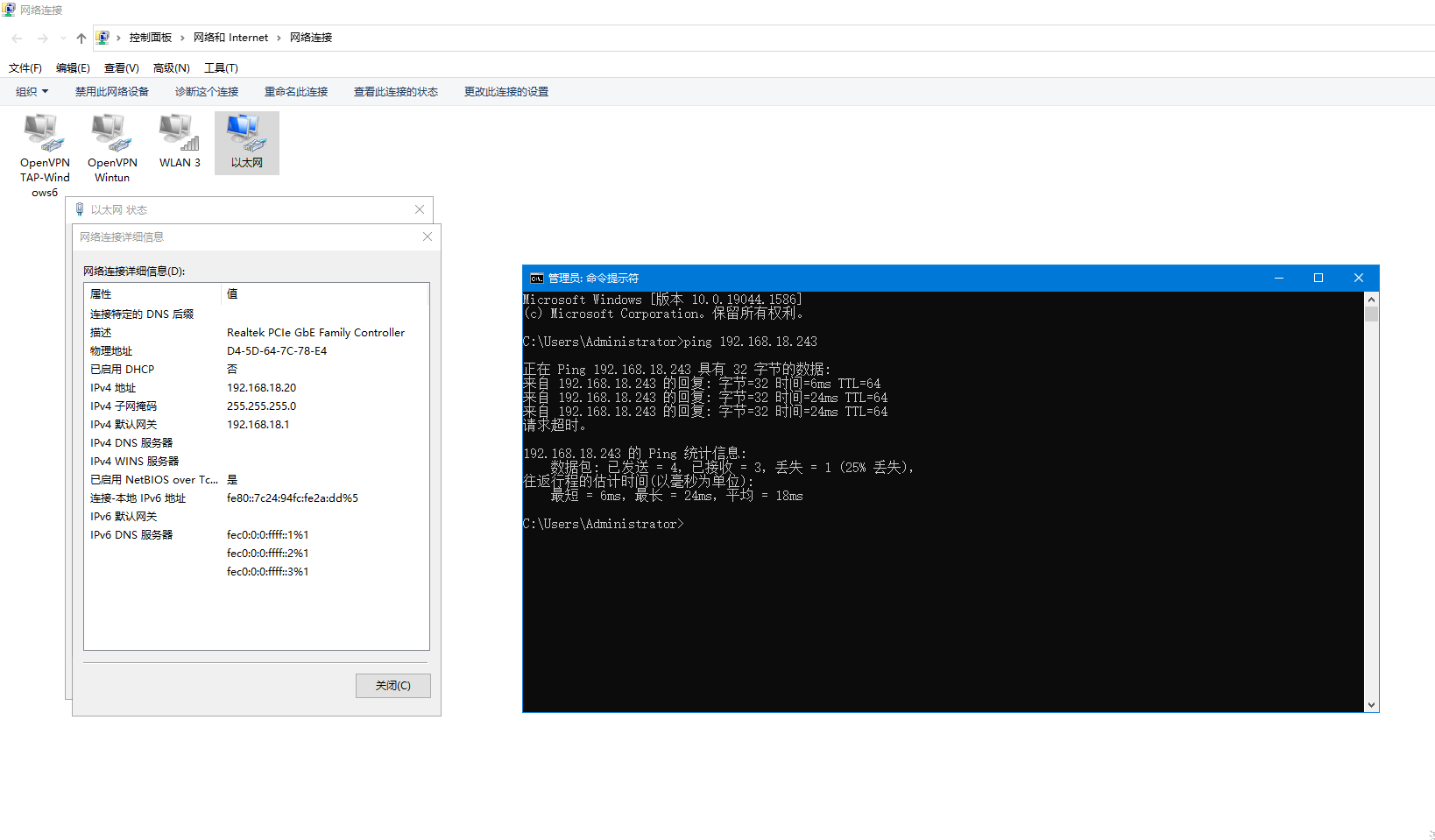

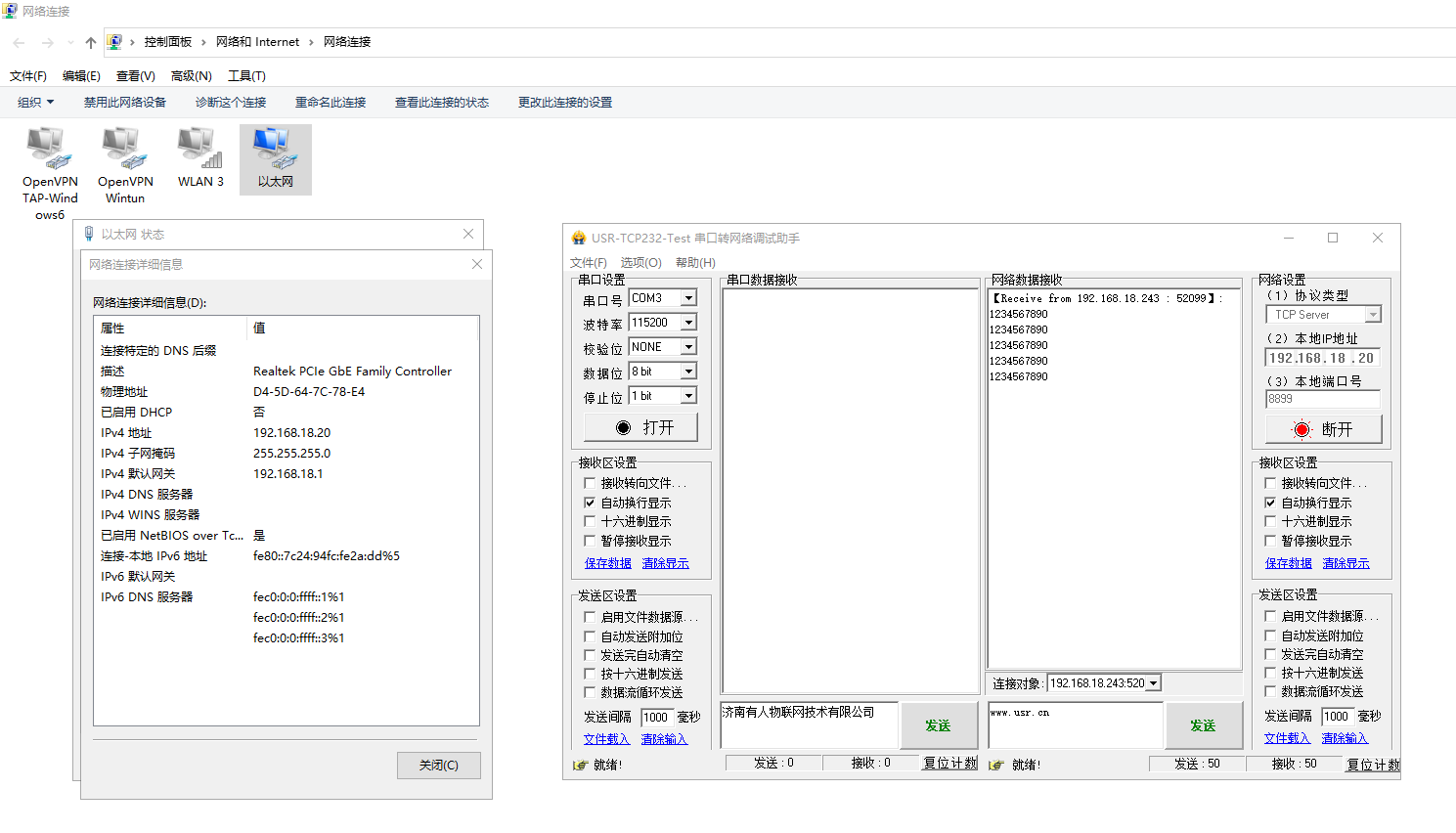

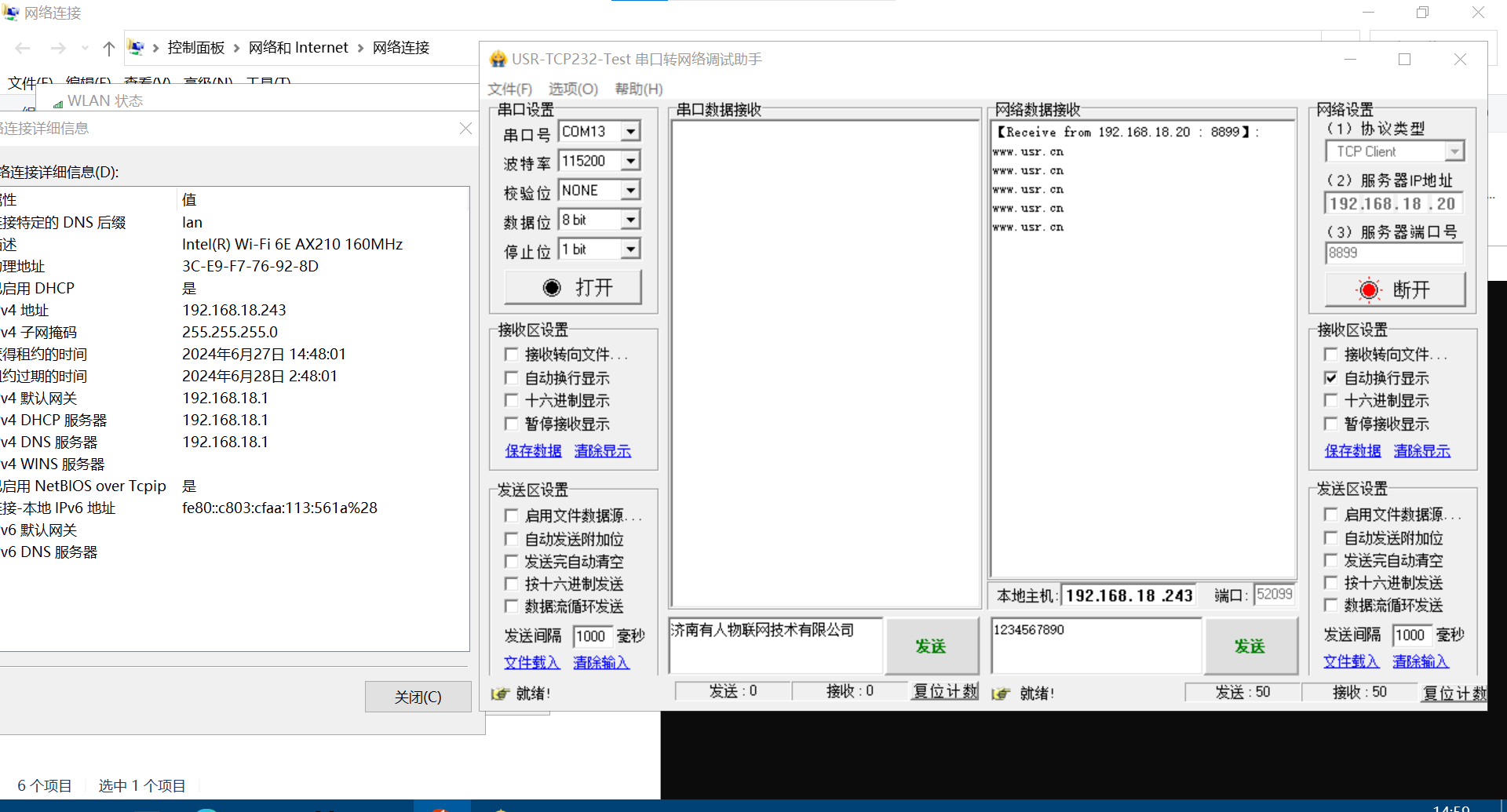

第一個USR-W630s做AP模式，測試橋接的時候，需要第二個USR-W630s設置STA模式連接第一個USR-W630s。設置橋接參數，第二個USR-W630s LAN口IP網線和電腦直連，電腦設置和第一個USR-W630s同網段IP。另一臺電腦可以無線或者有線接第一個USR-W630s。測試2臺電腦之間的IP相互訪問。

三、第一個USR-W630s參數設置

1、登陸USR-W630s的網頁

（1）電腦打開無線網卡，搜索連接USR-W630s的WiFi，USR-W630s的WiFi名稱可以在產品反面標簽上找到SSID，默認都是USR-W630s-XXXX(XXXX是MAC后四位）。

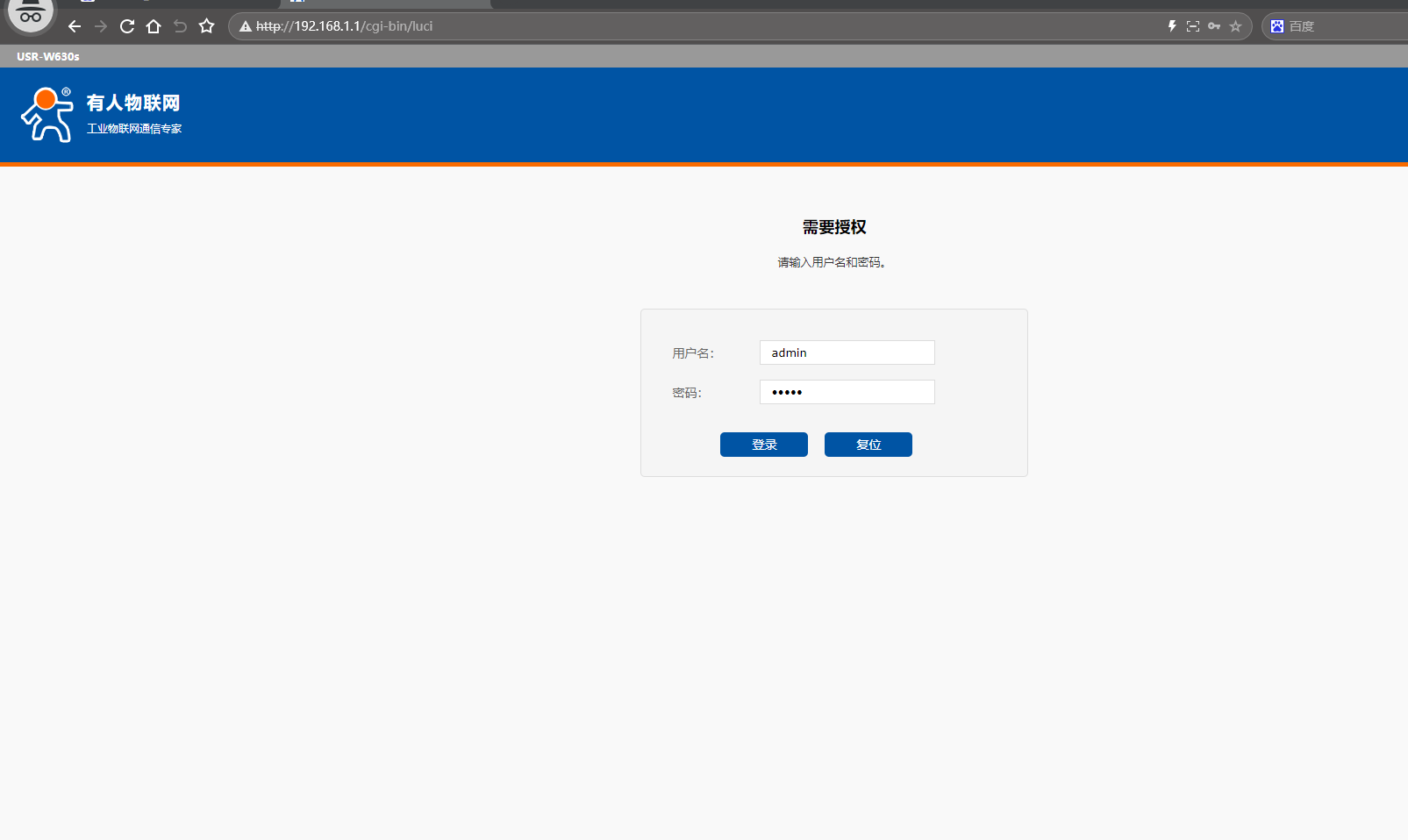

（2）電腦關閉防火墻，禁用其他網卡，打開瀏覽器，輸入192.168.1.1。用戶名和密碼都是admin。

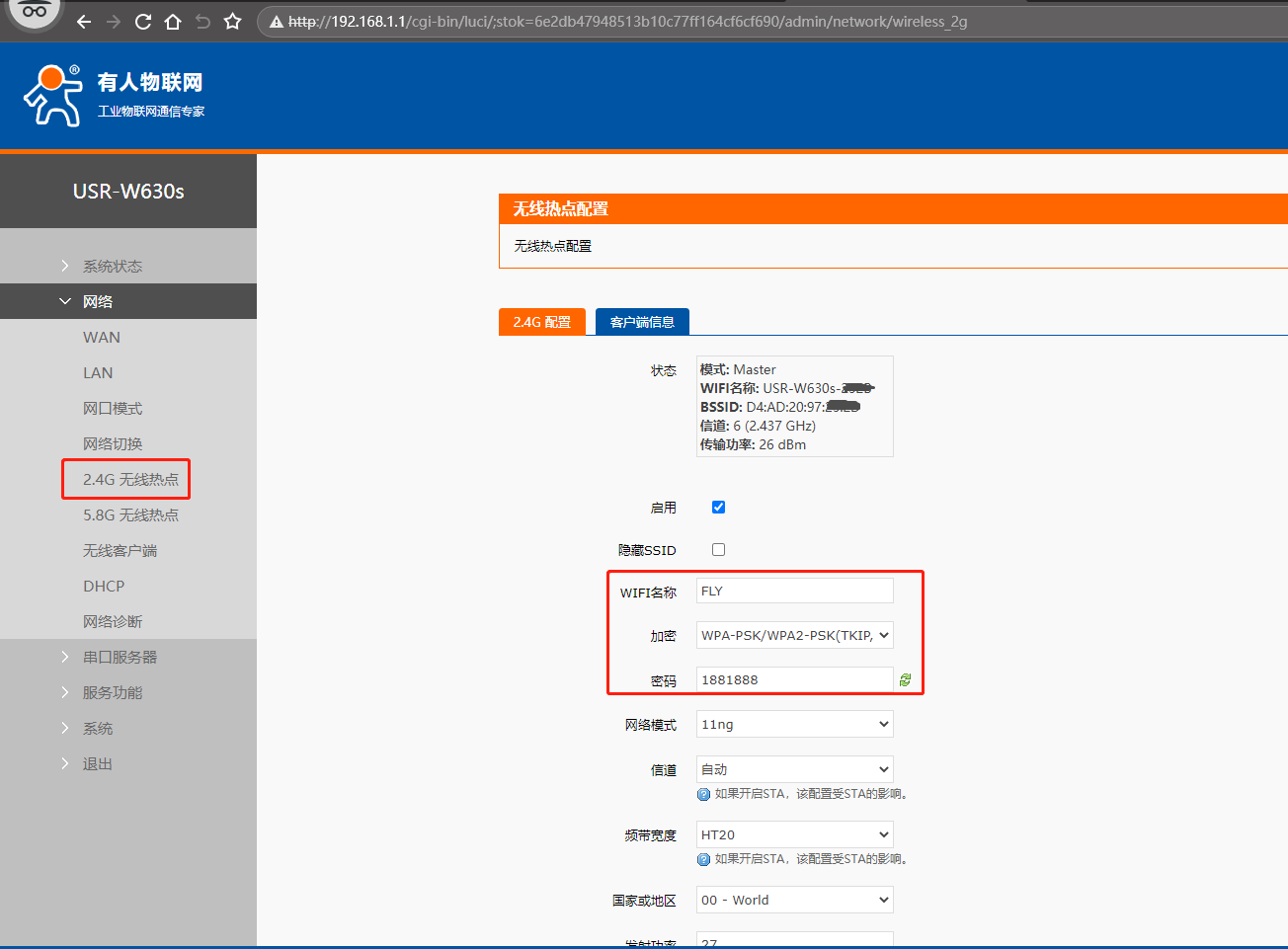

（3）第一個USR-W630s 做AP模式，點開網頁網絡，點擊2.4G無線熱點，2.4G配置，修改WIFI名稱為FLY，設置密碼18881888，點擊保存。

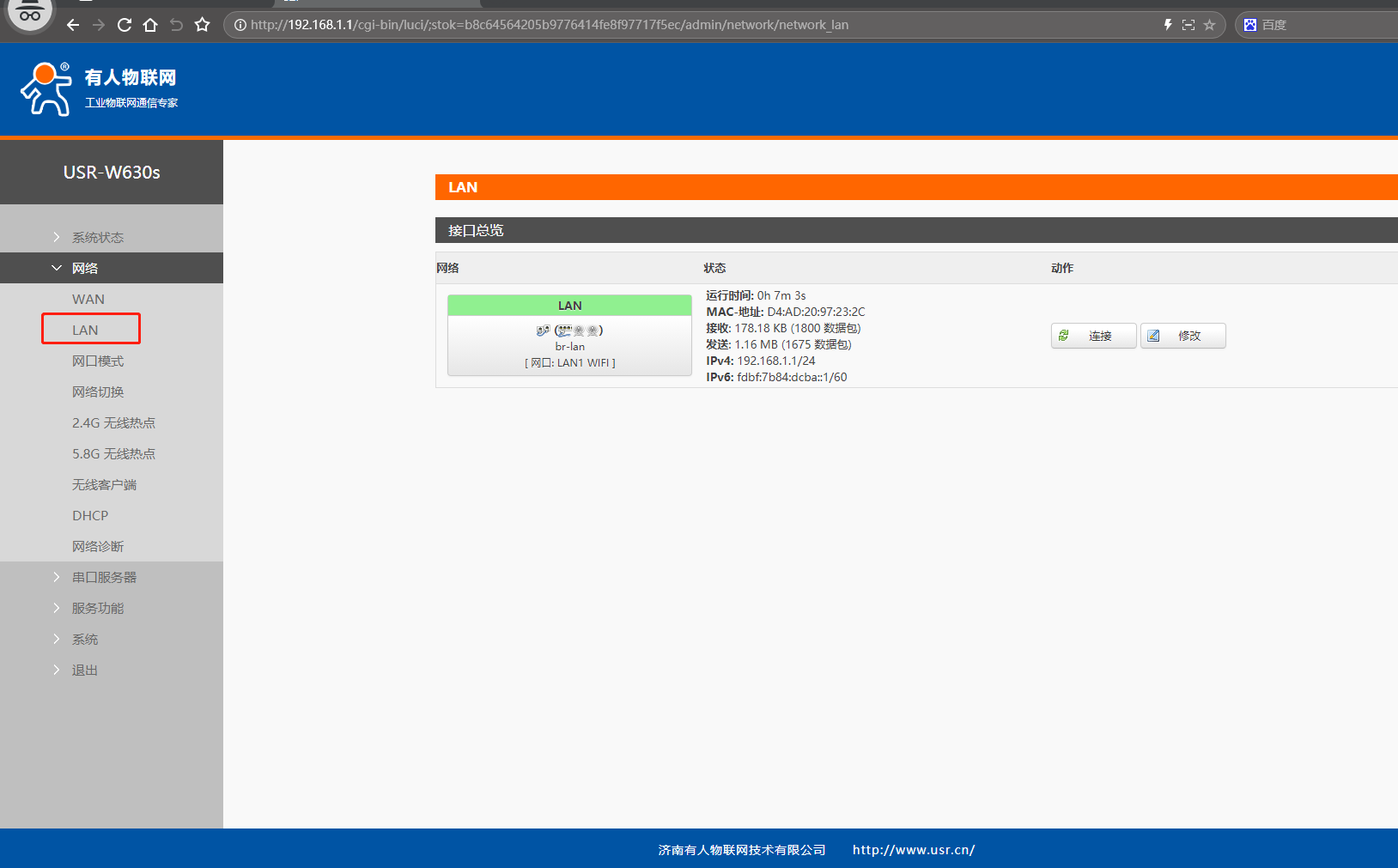

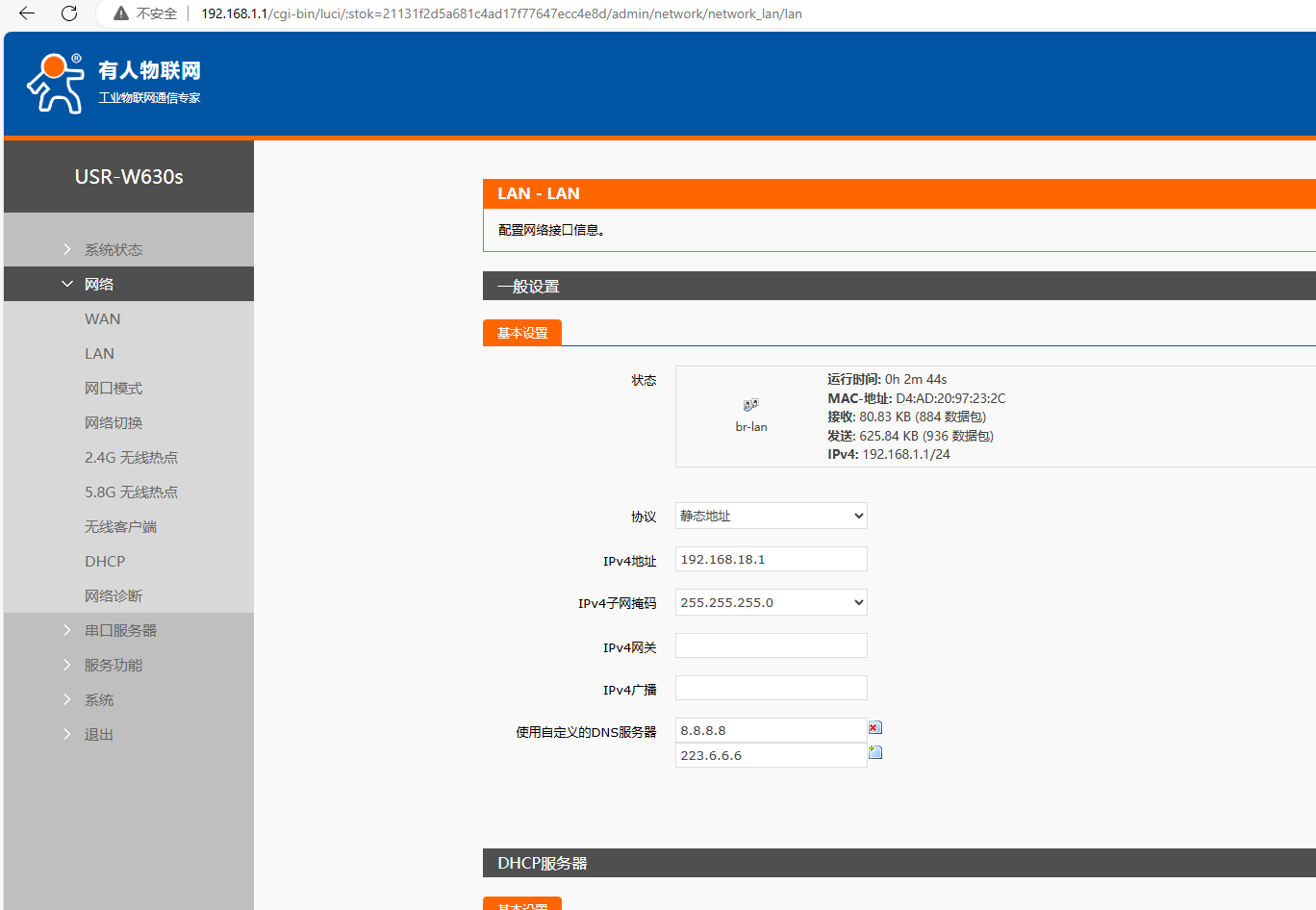

（4）點開網絡，點擊LAN，點擊修改，將LAN口IP 192.168.1.1，改為192.168.18.1，點擊保存。

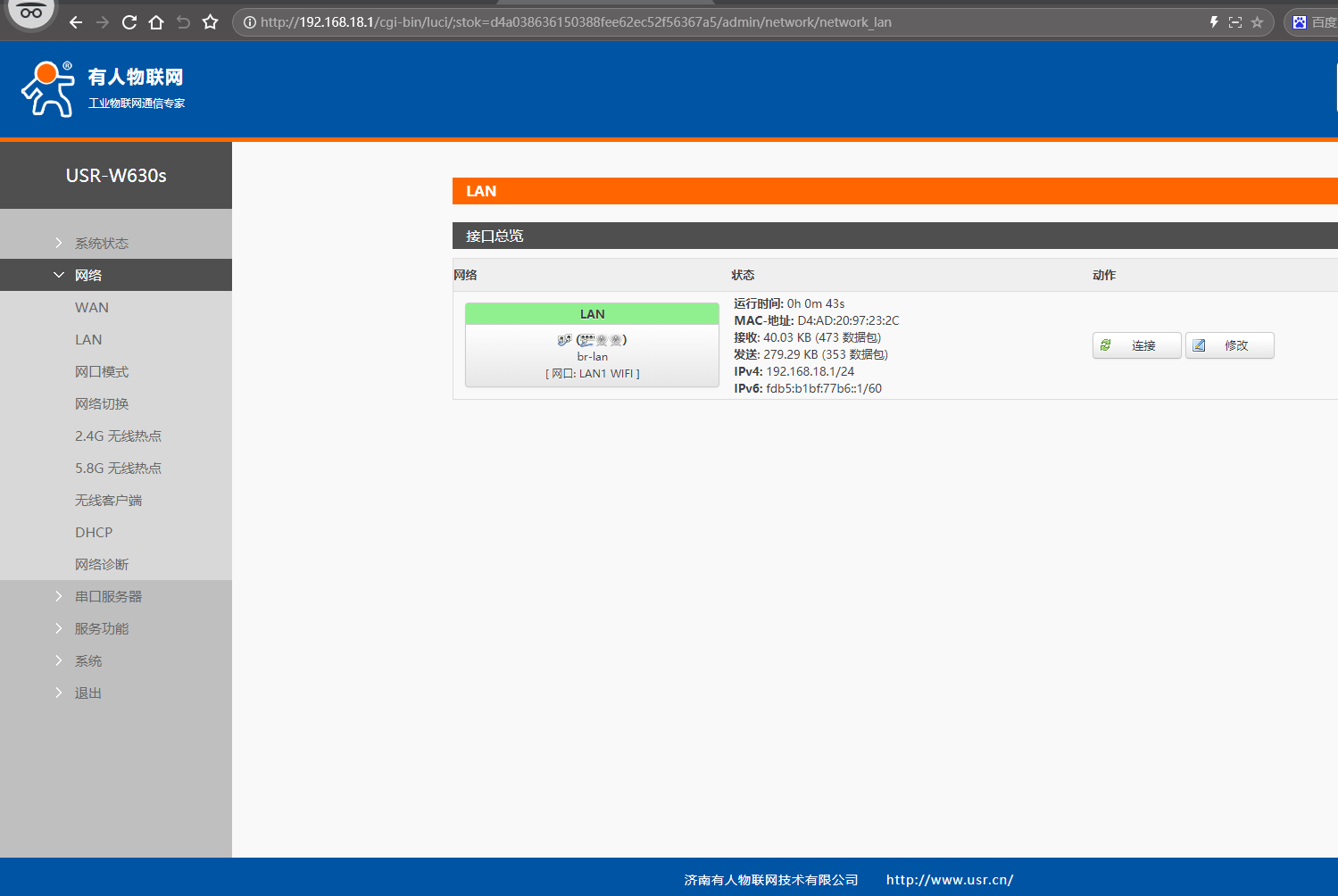

（5）最后網頁重啟USR-W630s，電腦重新連接USR-W630s的WiFi名FLY，瀏覽器用改之后的IP，192.168.18.1訪問網頁。

四、第二個USR-W630s參數設置

1、登陸USR-W630s的網頁

（2）電腦關閉防火墻，禁用其他網卡，打開瀏覽器，輸入192.168.1.1。用戶名和密碼都是admin。

2、無線客戶端設置

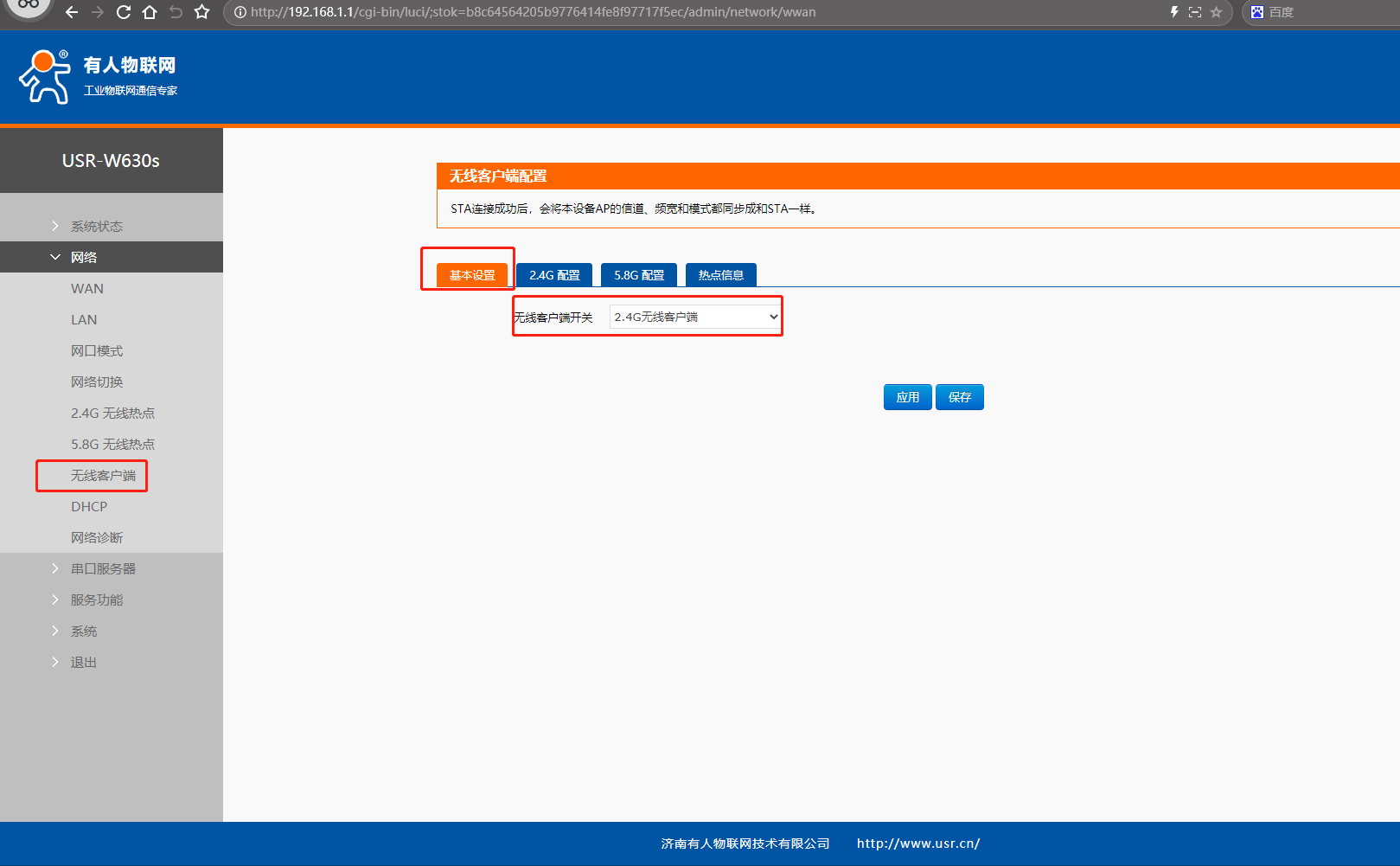

（1）點開網頁網絡，點擊無線客戶端，點擊基本設置，無線客戶端開關，選擇2.4G無線客戶端，點擊保存。

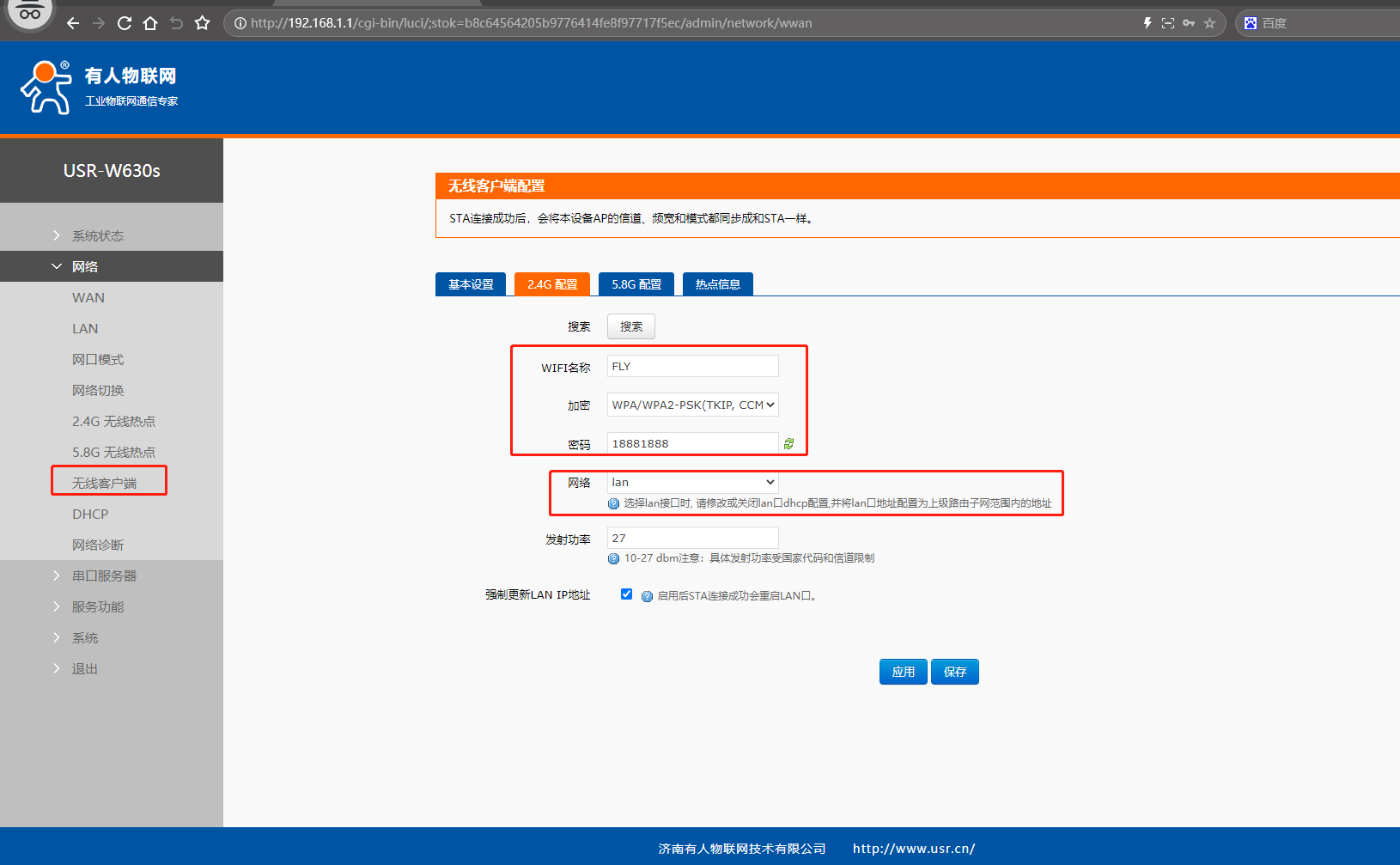

（2）點開網頁2.4G配置，填入STA模式要連接的第1個USR-W630s WiFi名稱FLY，填入第1個USR-W630s密碼，網絡選擇lan。注意選擇lan接口時，請修改或關閉lan口dhcp配置，并將lan口地址配置為第1個USR-W630s子網范圍內的地址。點擊保存。

3、LAN口設置

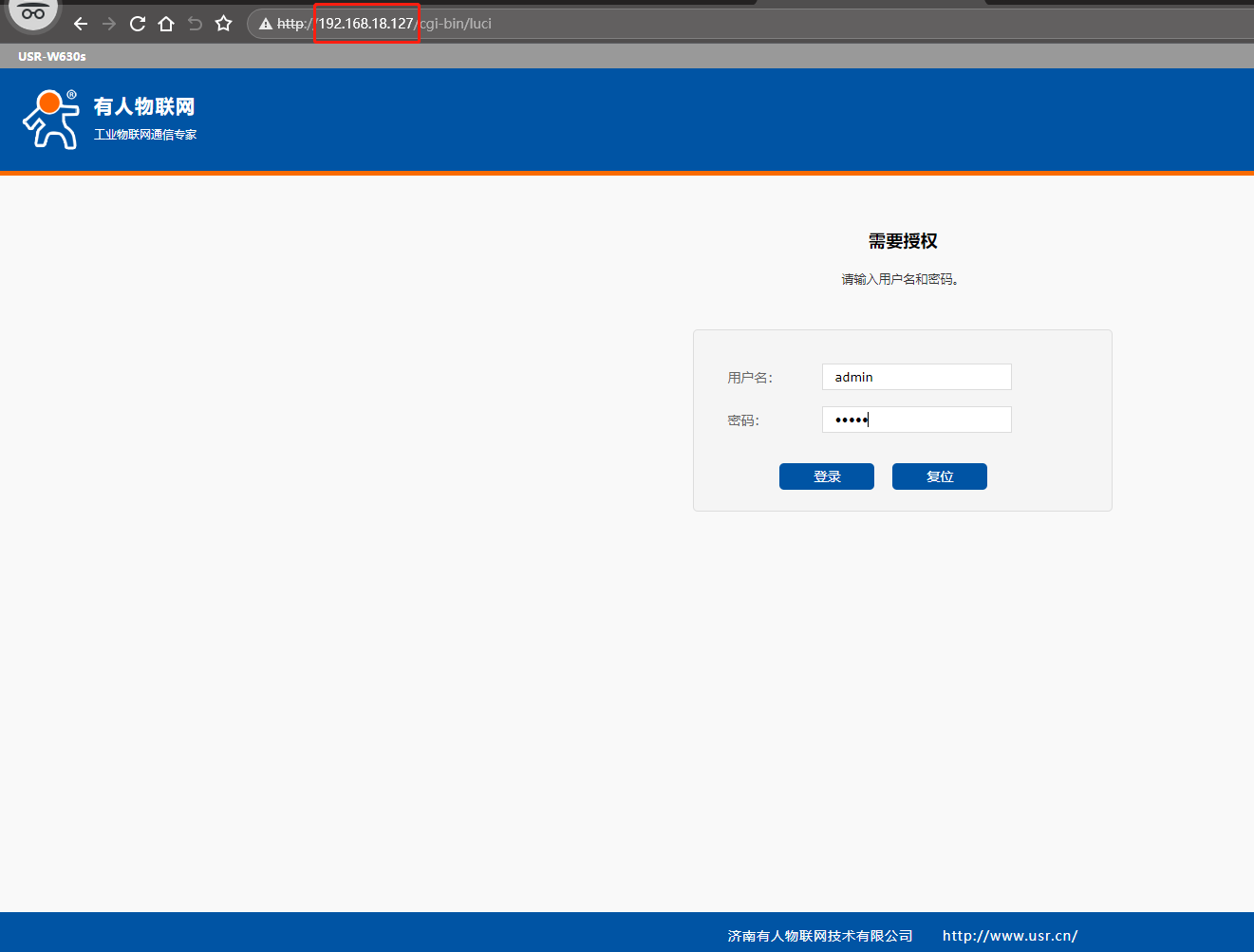

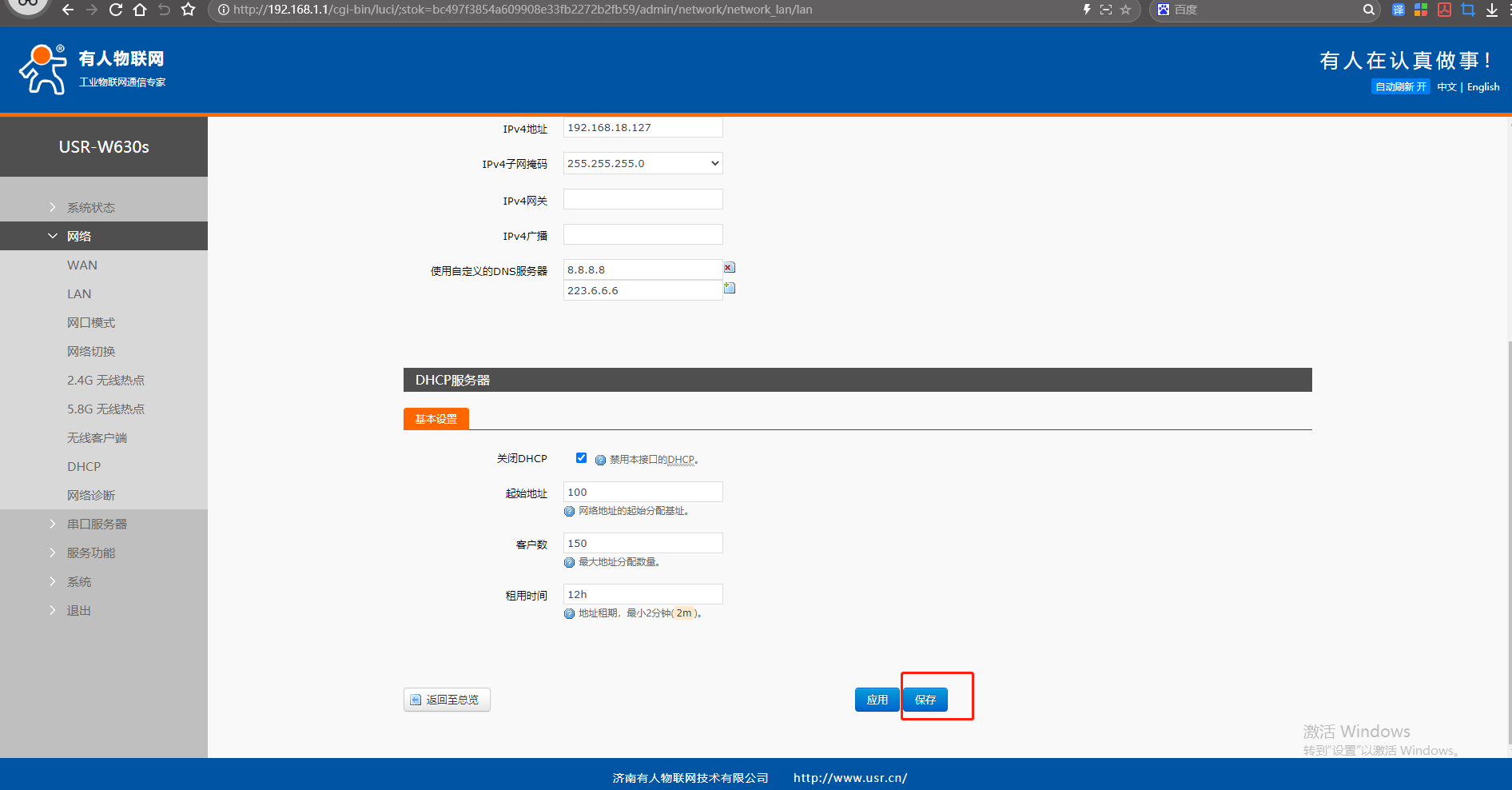

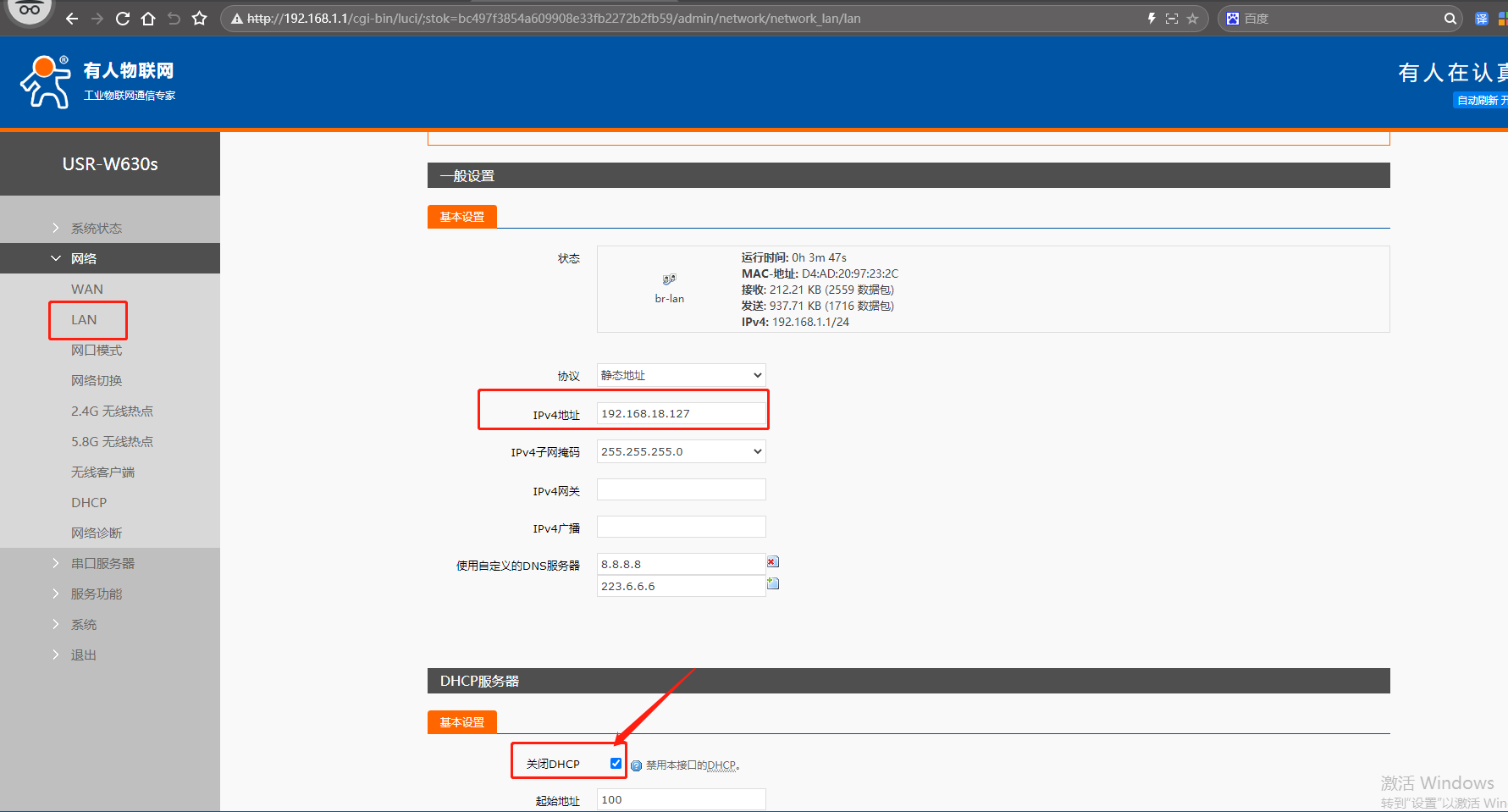

（1）點開網頁網絡，點擊LAN，點擊修改，IPv4地址設置和USR-W630s STA連接的第1個USR-W630s IP同網段（不重復、不沖突的IP）192.168.18.127。DHCP服務器設置，關閉DHCP功能。點擊保存。
