一、資料下載

USR-G815 說明書官網下載鏈接：http://aszzpc.com/Download/1334.html

USR-G815 規格書官網下載鏈接：http://aszzpc.com/Download/1348.html

串口調試助手軟件官網下載鏈接：http://aszzpc.com/Download/27.html

二、硬件連接

1、所需物品

USR-G815 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

超五類網線 1根

筆記本電腦 1臺

2、硬件連接

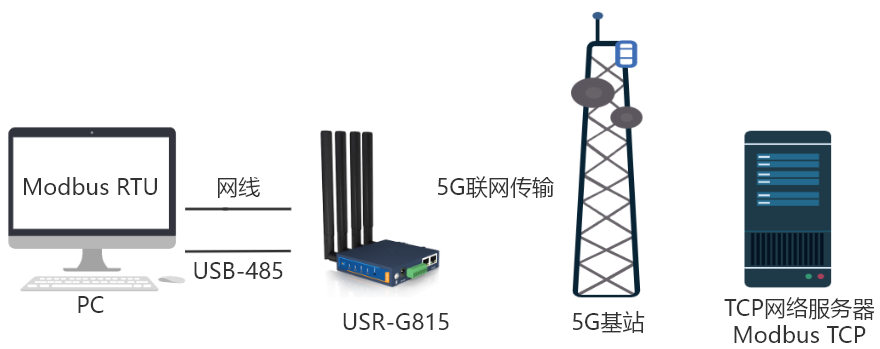

USR-G815安裝sim卡，安裝天線，USR-G815 LAN口使用網線接電腦， USR-G815的485串口接USB-RS485串口線到電腦USB口，然后產品接12V電源適配器上電。

附圖：

三、產品參數設置

1、TCP服務器配置

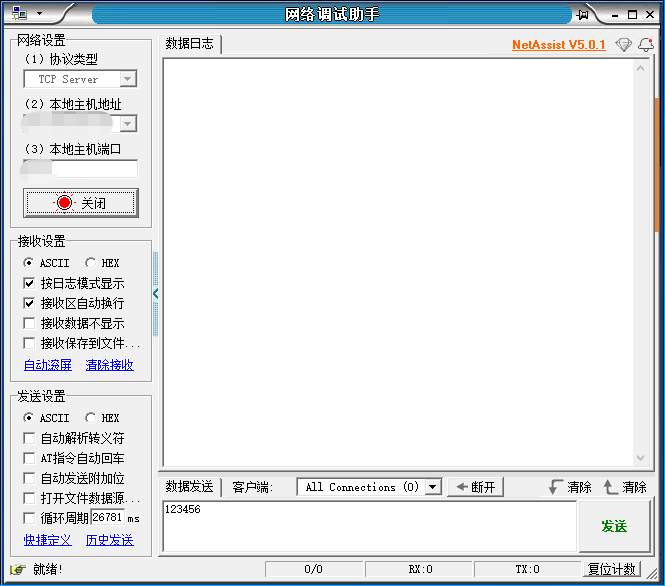

在公網服務器使用網絡調試助手開啟TCP server服務。

2、USR-G815參數設置

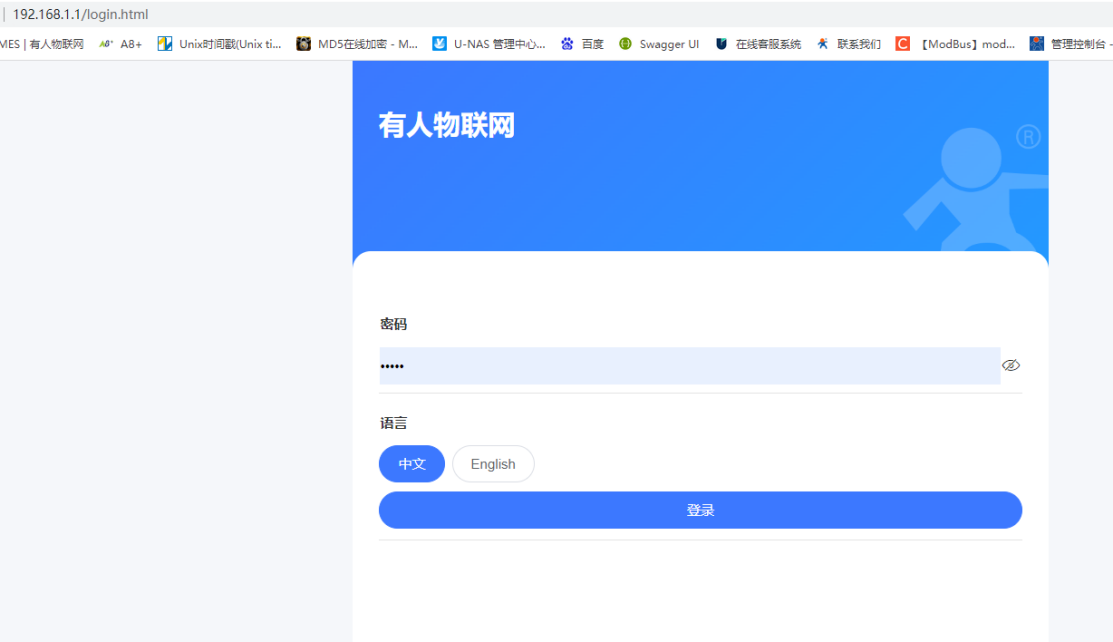

電腦打開瀏覽器，瀏覽器地址欄輸入USR-G815LAN IP:192.168.1.1回車換行進入815管理界面，用戶名與密碼均為admin，點擊登入。

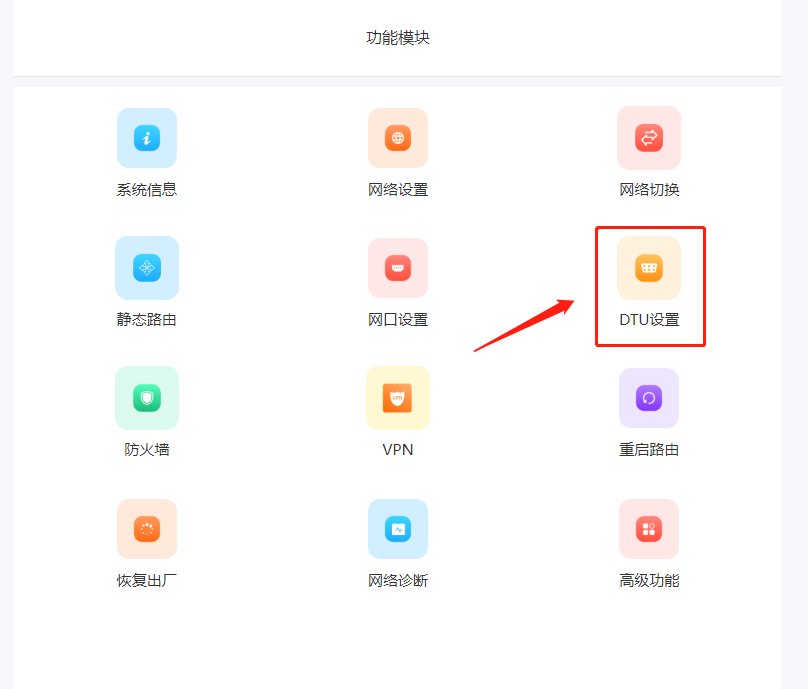

在功能模塊界面點擊“DTU設置”。

將USR-G815的串口參數修改為與實際要接的串口終端的串口參數一致，配置完點擊“保存&應用”。本案例以波特率115200、數據位8、停止位1、校驗位NONE進行測試。

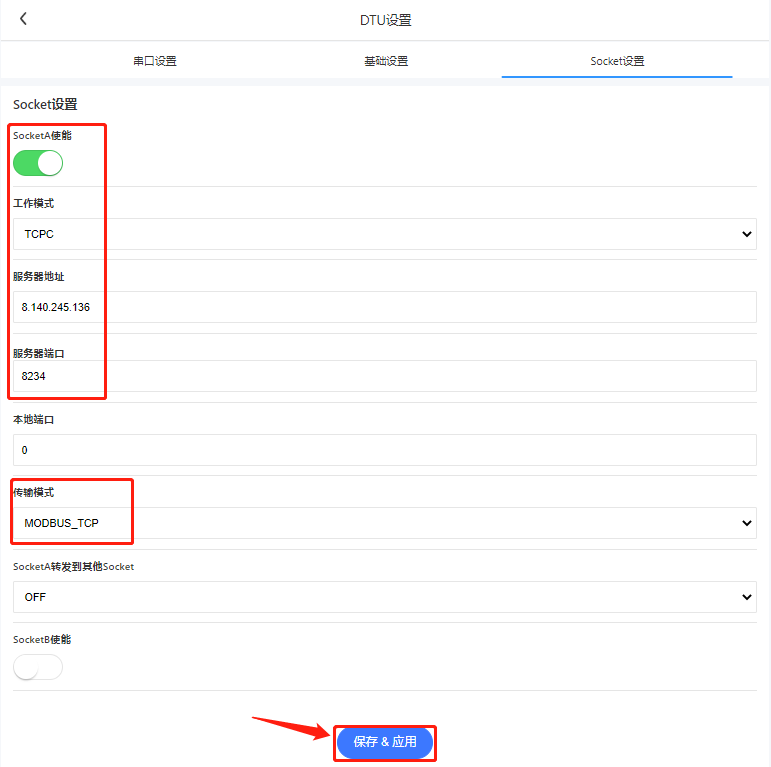

點擊“Socket設置”，開啟“SocketA使能”開關，工作模式配置為“TCPC”,服務器地址與服務器端口配置為用戶自己實際要連接的服務器ip與端口，傳輸模式配置為“MODBUS_TCP”,點擊保存應用。

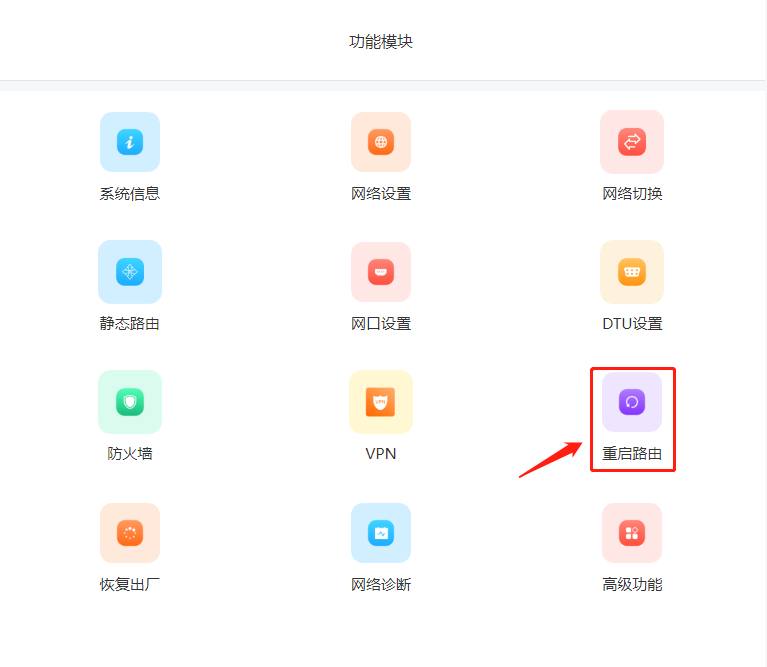

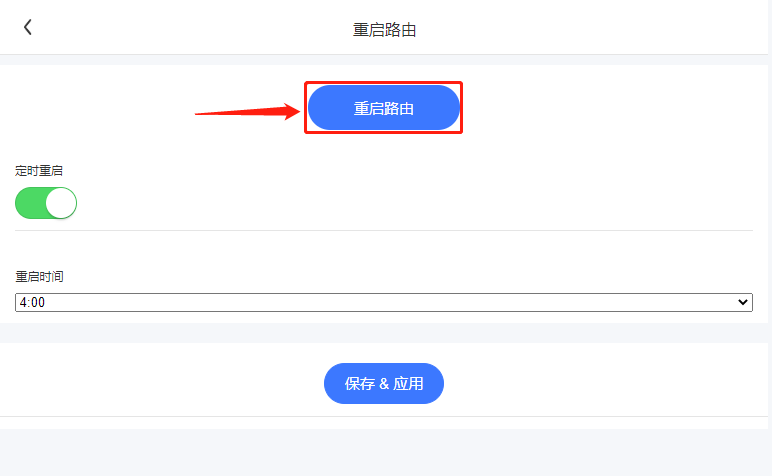

配置完成點擊“重啟設備”。

四、功能調試

1、功能調試

使用串口調試助手軟件打開COM口。

服務器與串口助手均勾選HEX按16進制發送以及接收。

服務器發送Modbus TCP協議數據：00 01 00 00 00 06 01 03 00 00 00 02 串口軟件接收到對應的Modbus RTU協議數據：01 03 00 00 00 02 C4 0B

串口回復Modbus RTU協議數據：01 03 00 00 00 02 C4 0B

服務器接收到對應的Modbus TCP協議數據:00 01 00 00 00 09 01 03 04 00 01 00 02 2A 32

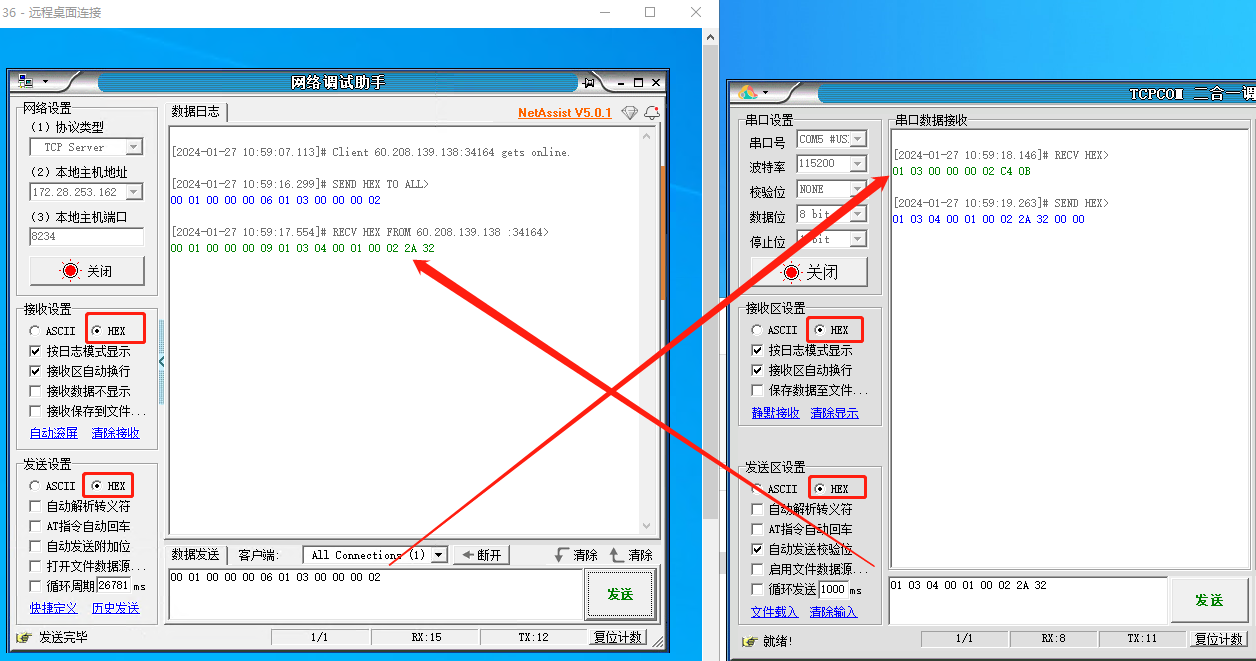

2、數據截圖

3、測試結論

G815連接公網服務器Modbus TCP 轉Modbus RTU 協議轉換測試成功

編寫人：孫緒輝 編寫日期：2024-01-27

審核人：金志方 審核日期：2024-01-30

訂正版本：V1.0 訂正內容：初稿
