一、資料下載

WH-LTE-7S0 說明書官網下載鏈接：http://aszzpc.com/Download/1350.html

WH-LTE-7S0 有人云鏈接操作指南下載鏈接：http://aszzpc.com/Download/1353.html

WH-LTE-7S0 硬件設計手冊官網下載連接：http://aszzpc.com/Download/1351.html

WH-LTE-7S0 AT指令集官網下載鏈接：http://aszzpc.com/Download/1352.html

WH-LTE-7S0 設置軟件官網下載鏈接：http://aszzpc.com/Download/1355.html

串口網絡二合一調試助手軟件官網下載鏈接：http://aszzpc.com/Download/27.html

虛擬串口軟件官網下載鏈接：http://aszzpc.com/Download/31.html

二、硬件連接

1、所需物品

WH-LTE-7S0 產品 1臺

12V電源適配器 1個

USB-RS232串口線 1條

筆記本電腦 1臺

2、硬件連接

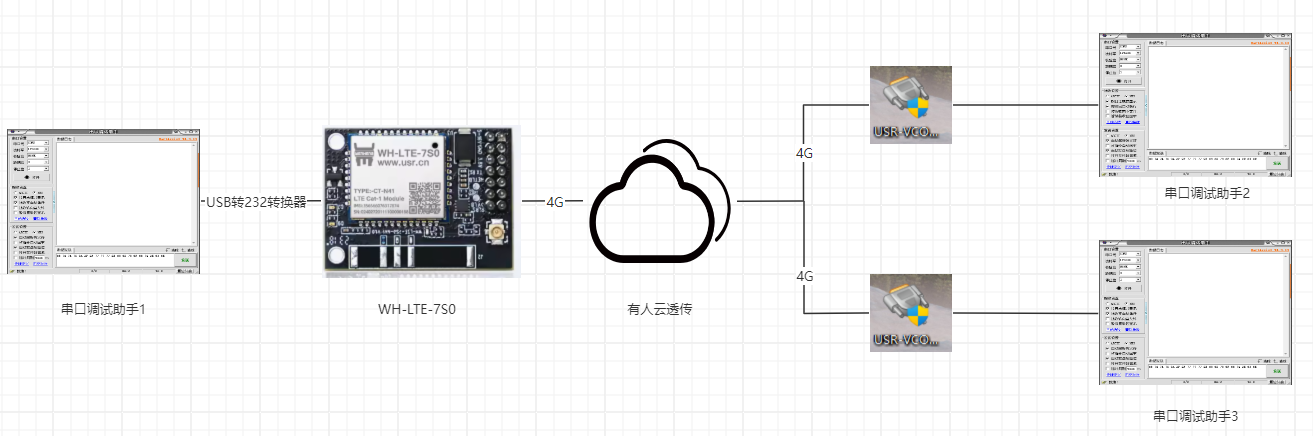

WH-LTE-7S0插入到WH-LTE-7S0-EVK上，WH-LTE-7S0-EVK插入到USR-7SX-EVK底板上，底板的的232串口接USB-RS232串口線到電腦USB口，然后產品底板接12V電源適配器上線。本例使用虛擬串口來模擬多個TCP 設備，實現WH-LTE-7S0 和多個設備之間的數據透傳

電腦打開設置軟件。

附圖：

三、產品參數設置

1、WH-LTE-7S0對接有人云參數設置

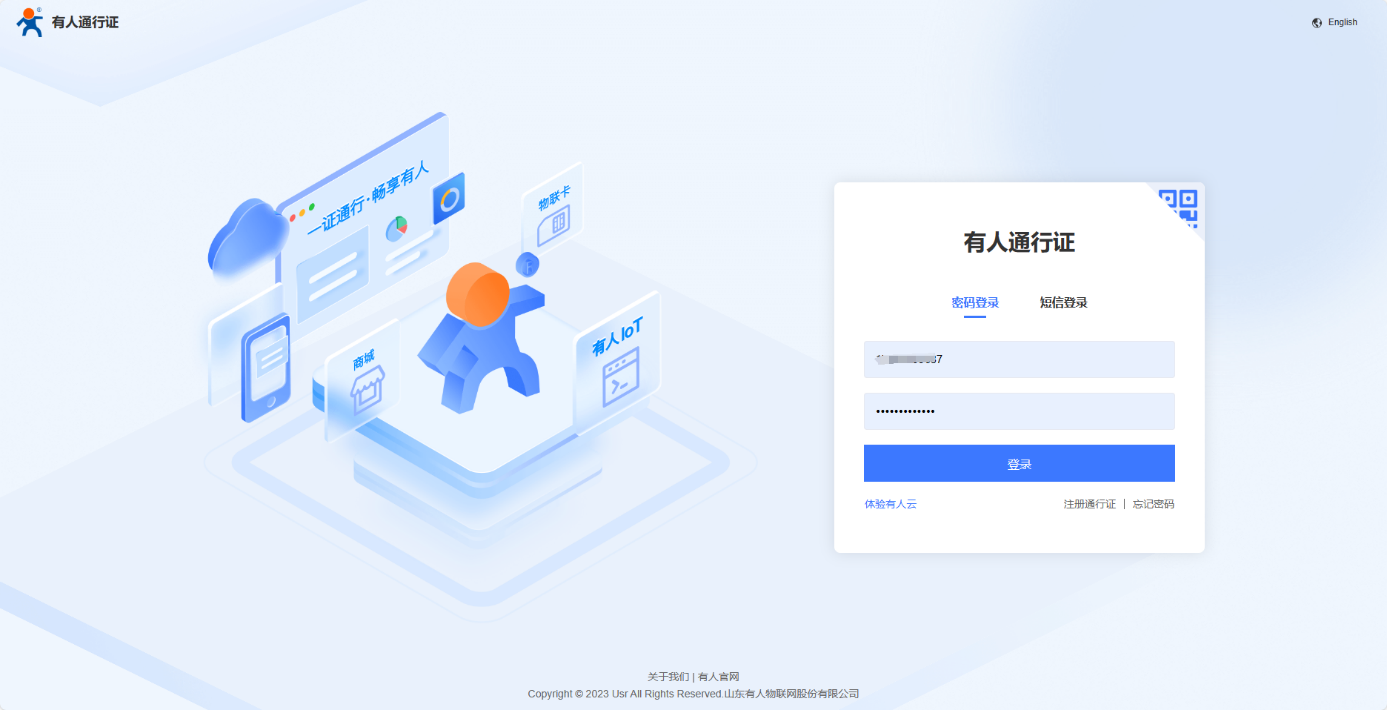

登錄有人云：https://account.usr.cn/#/login?type=mp_scada&logout=1

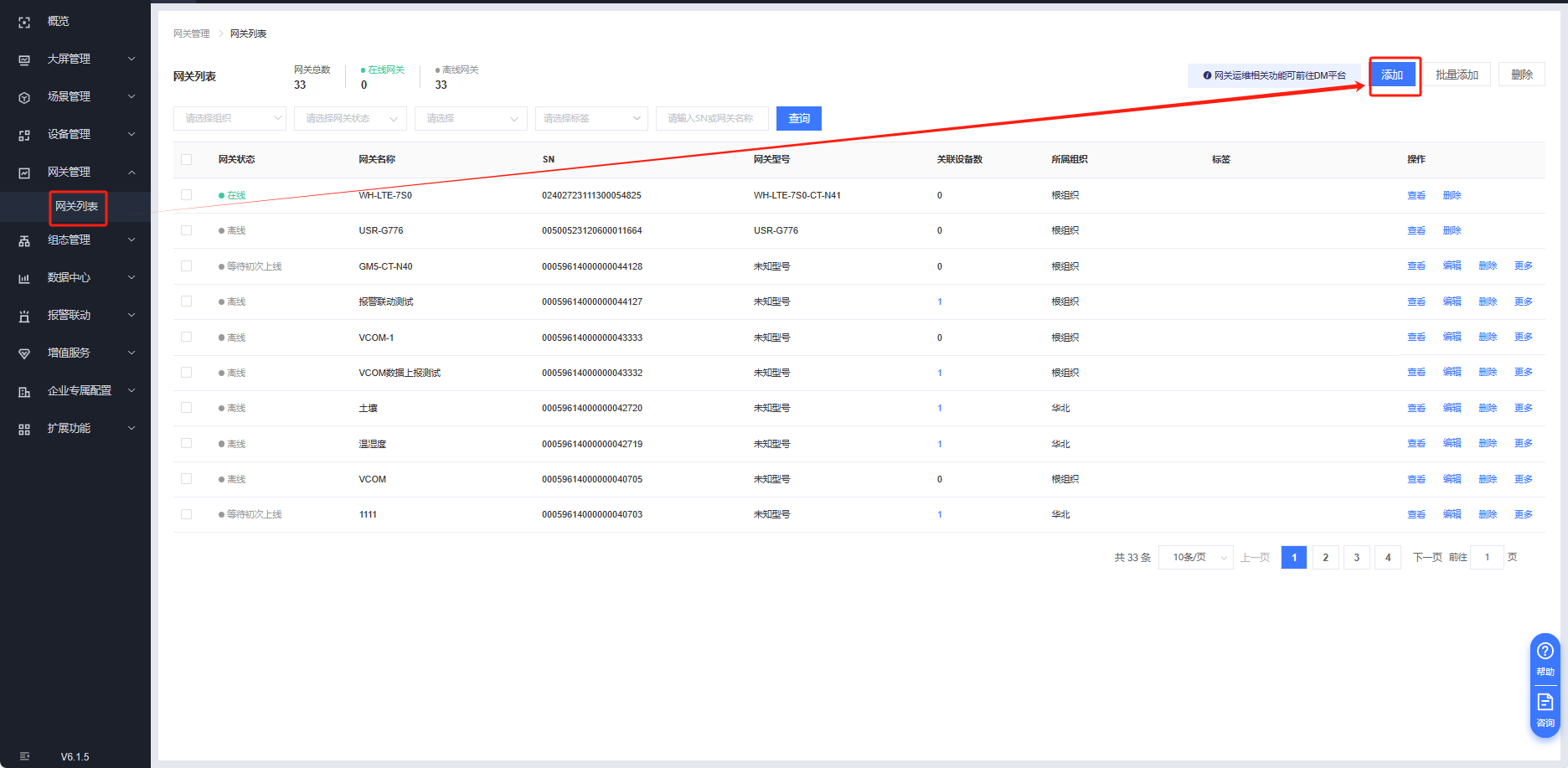

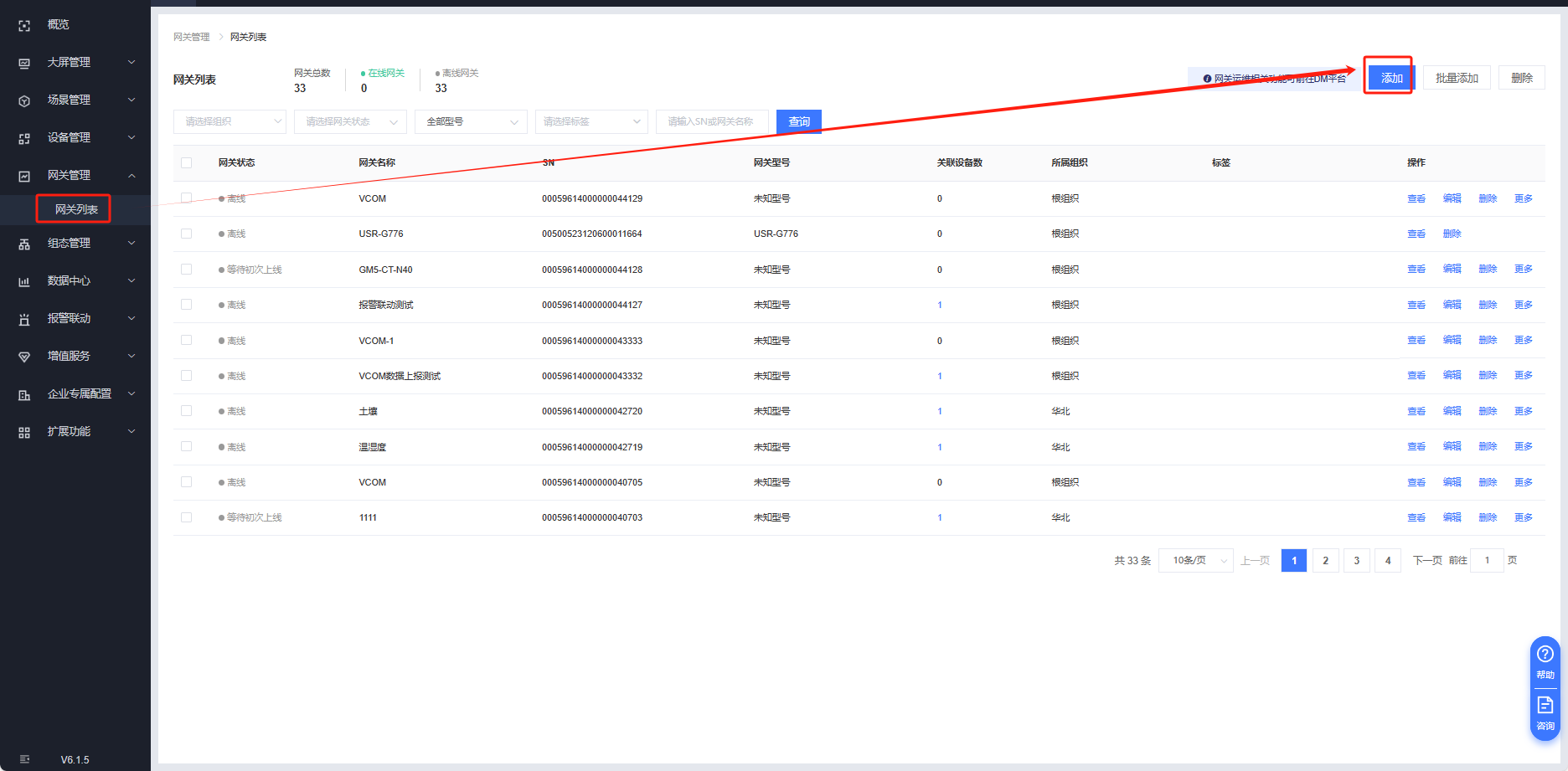

有人云---網關管理---網關列表---添加

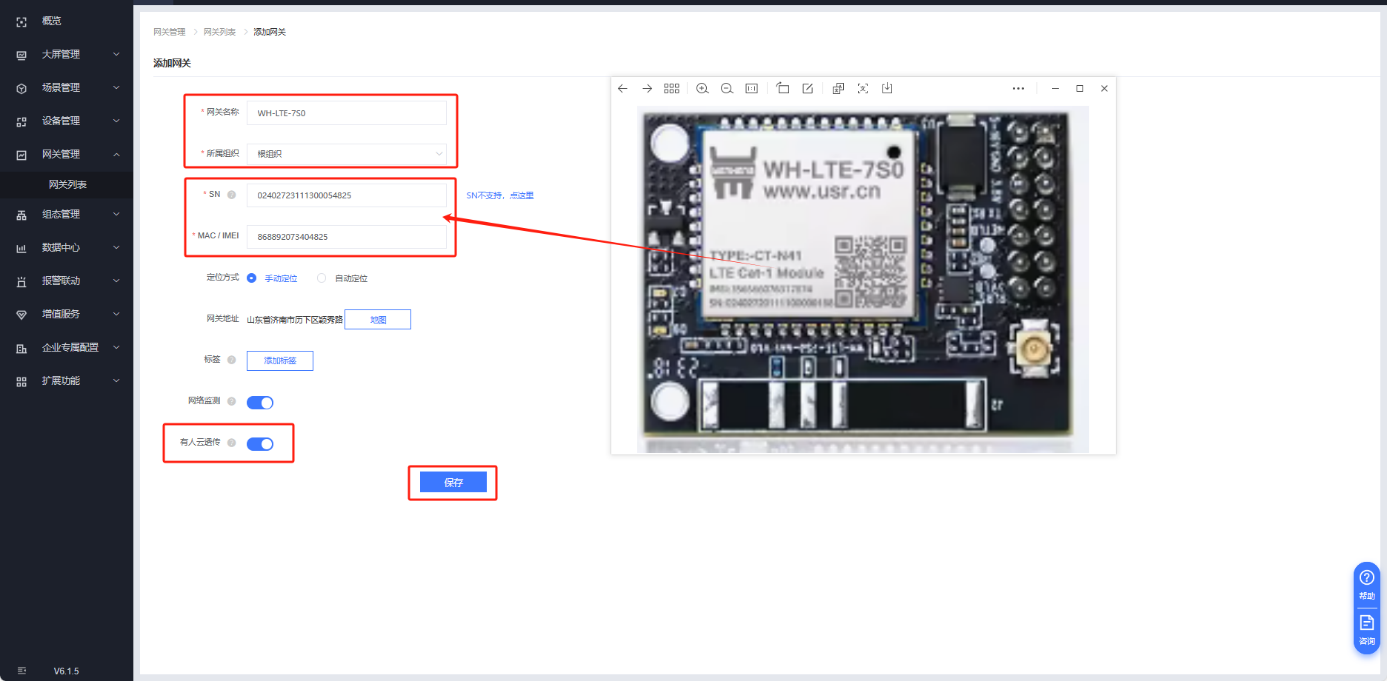

設備名稱;WH-LTE-7S0；

所屬組織：根組織；

填入設備上的SN和IMEI；

開啟有人云透傳功能，保存

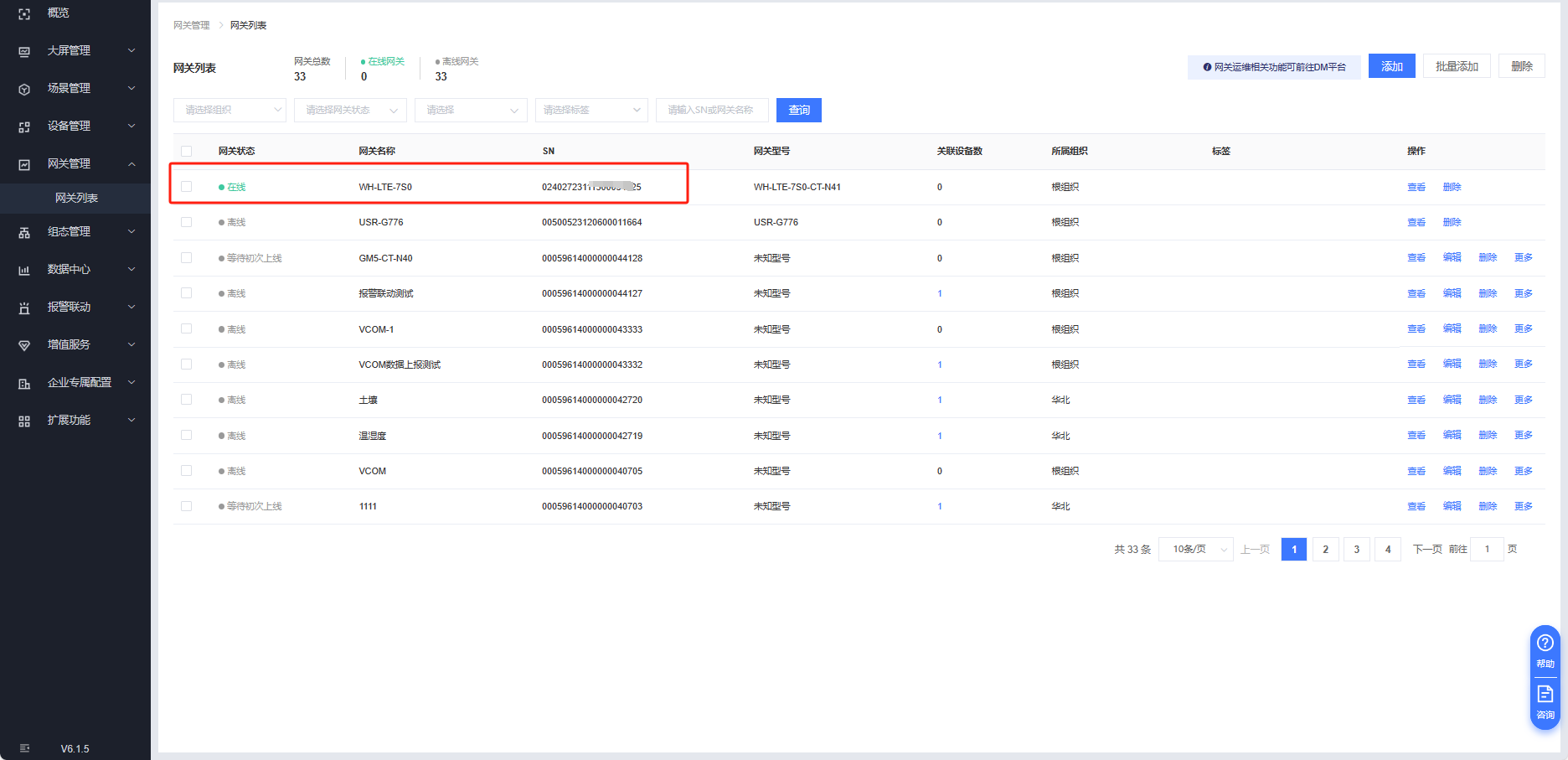

等待1分鐘即可看到WH-LTE-7S0在有人云端在線

2、虛擬串口上云參數設置

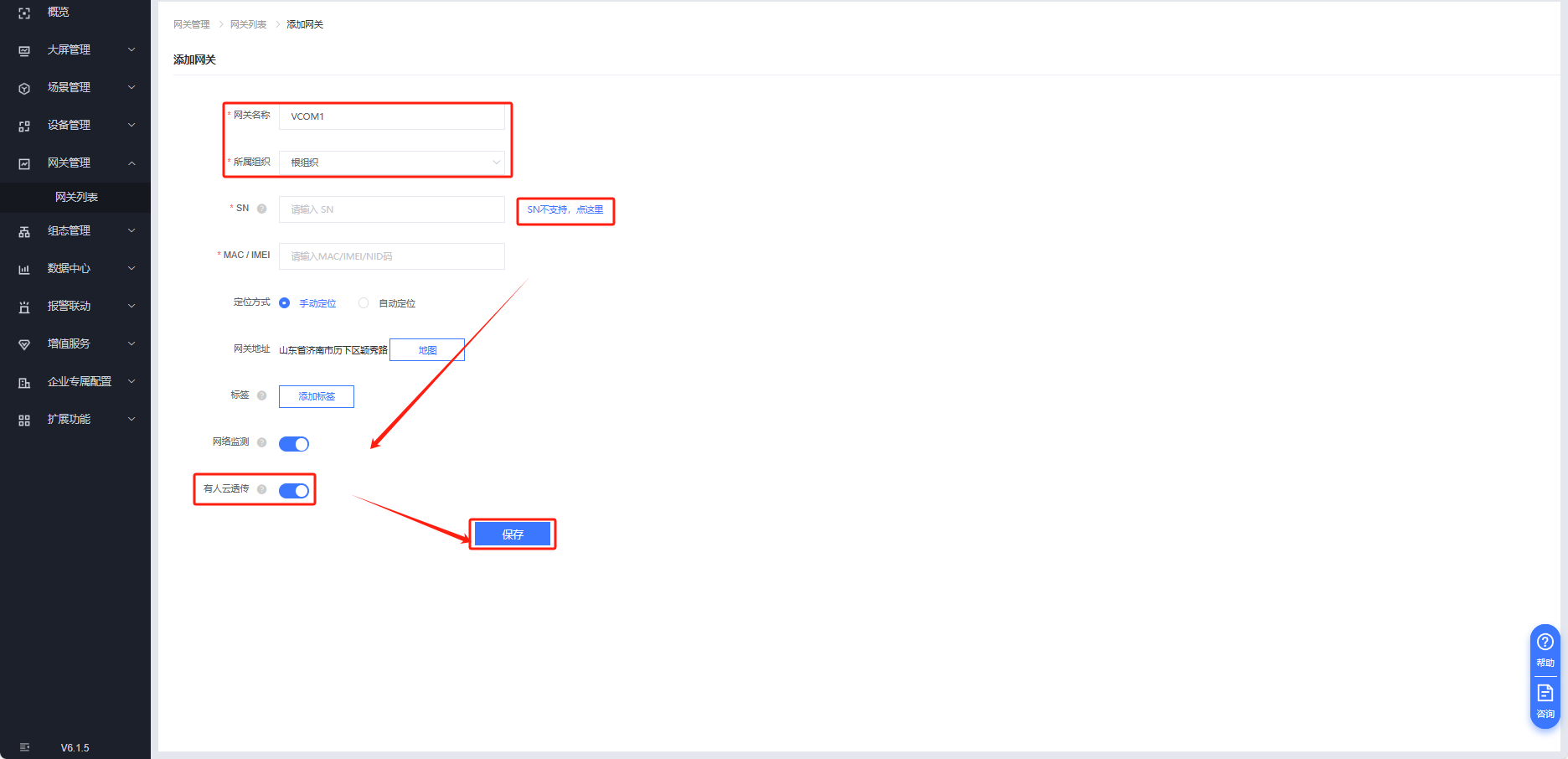

有人云---網關管理---網關列表---添加

設備名稱：VCOM1

所屬組織：根組織

添加方式：“SN不支持，點這里”

開啟有人云透傳功能，保存。

網關管理---網關列表---網關名字，查看有人云分配的接入地址和ID 密碼。

打開虛擬串口軟件V3，新建，將有人云分配的接入地址，ID 和密碼填入，點擊確認。

同樣方式添加VCOM2，即可看到VCOM1 VCOM2在有人云上線。

3、有人云透傳設置

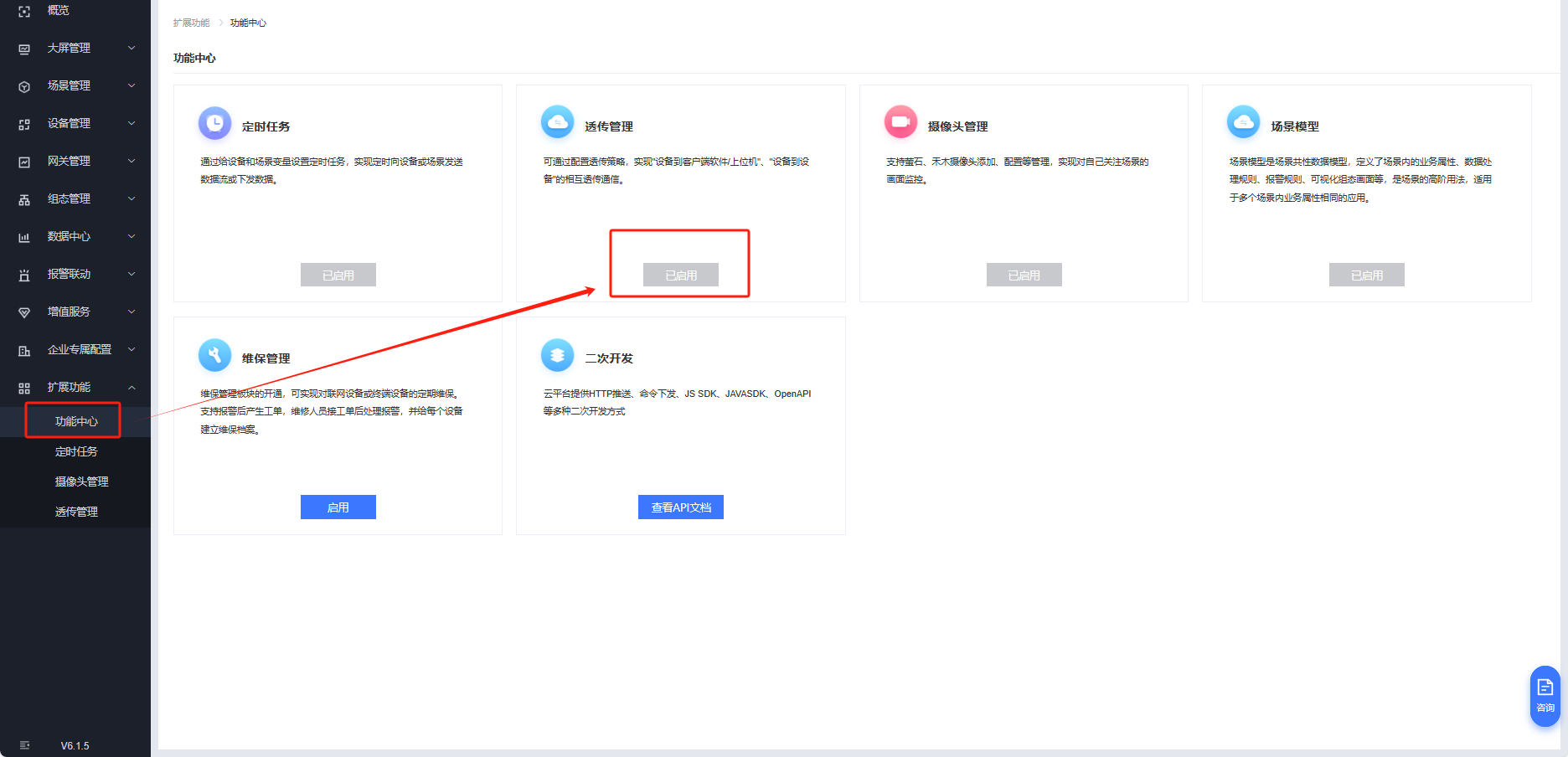

有人云---擴展功能---啟用透傳管理

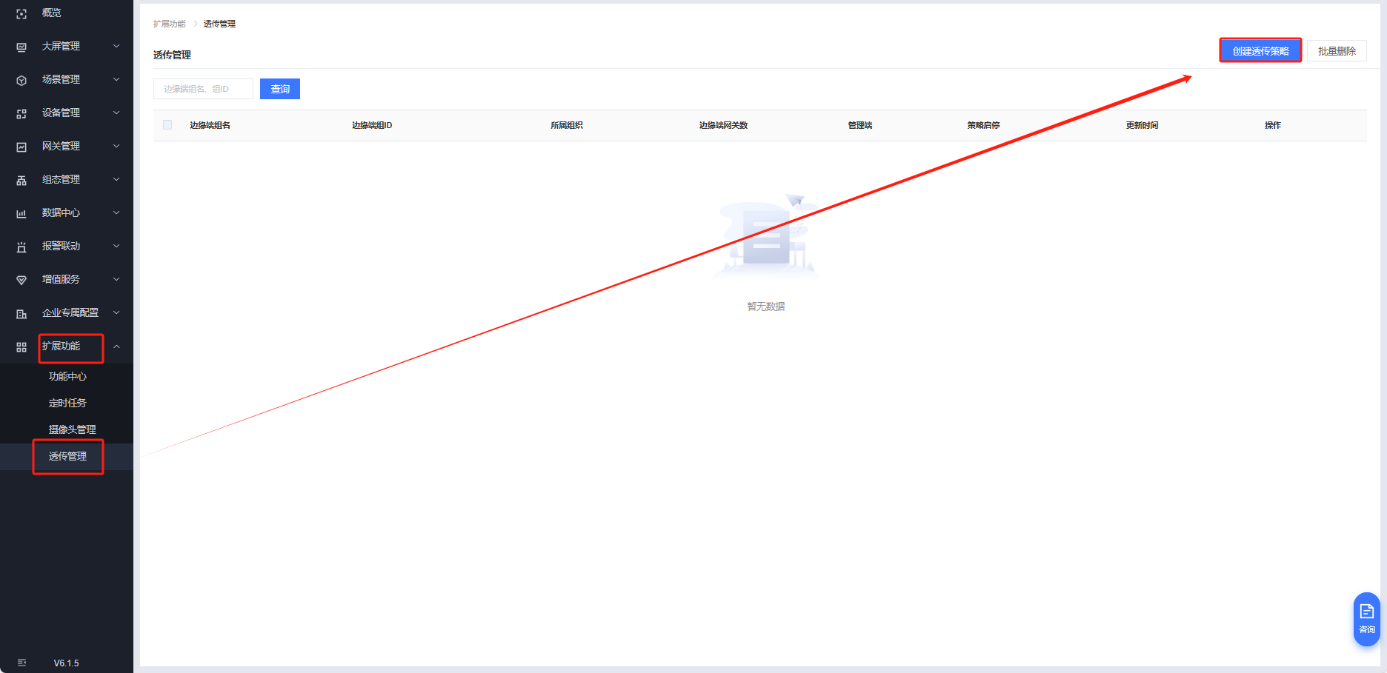

有人云---擴展功能---透傳管理---創建透傳策略

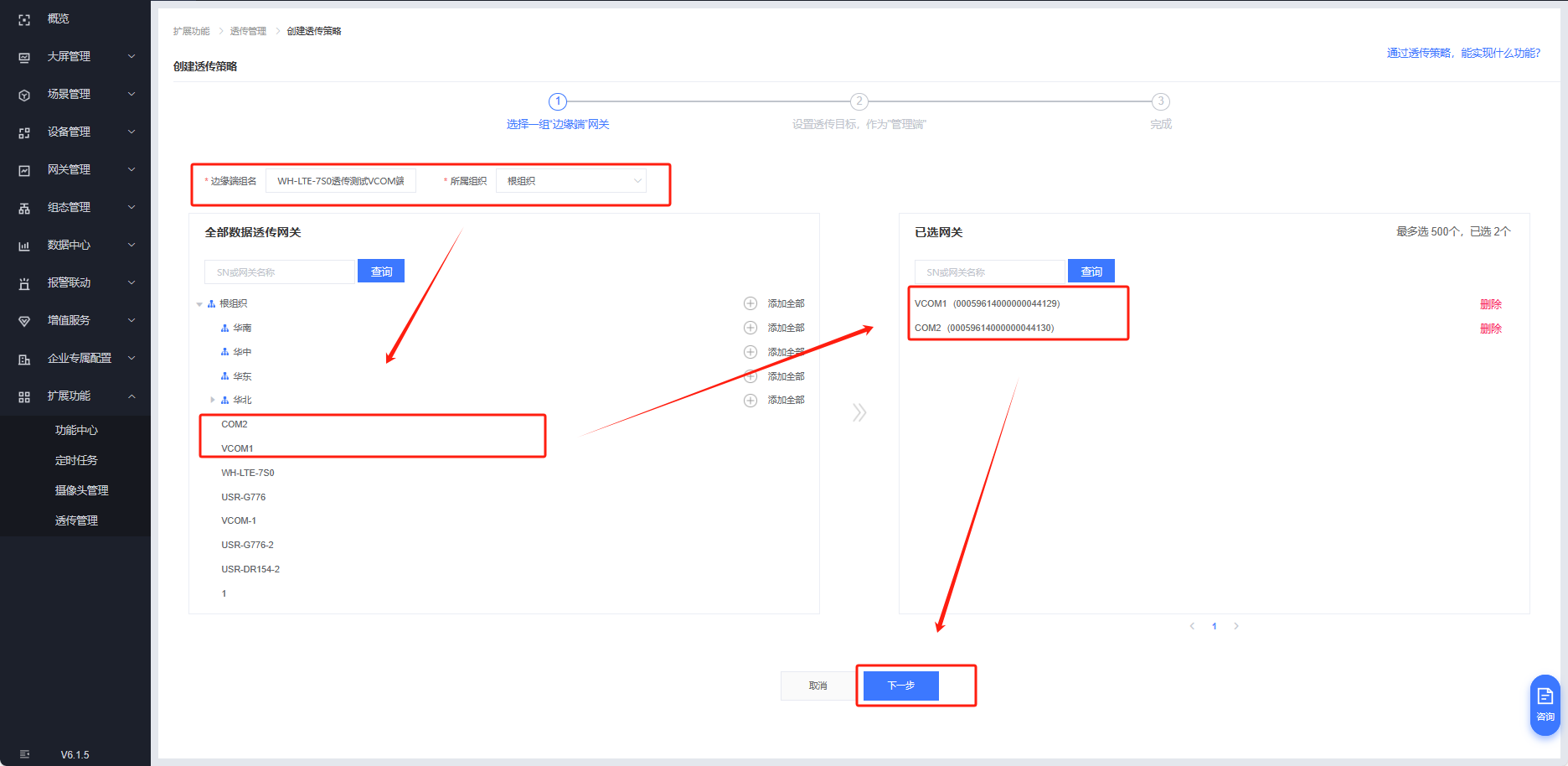

邊緣端命名WH-LTE-7S0透傳測試VCOM端，選擇根組織，選中兩個VCOM，下一步

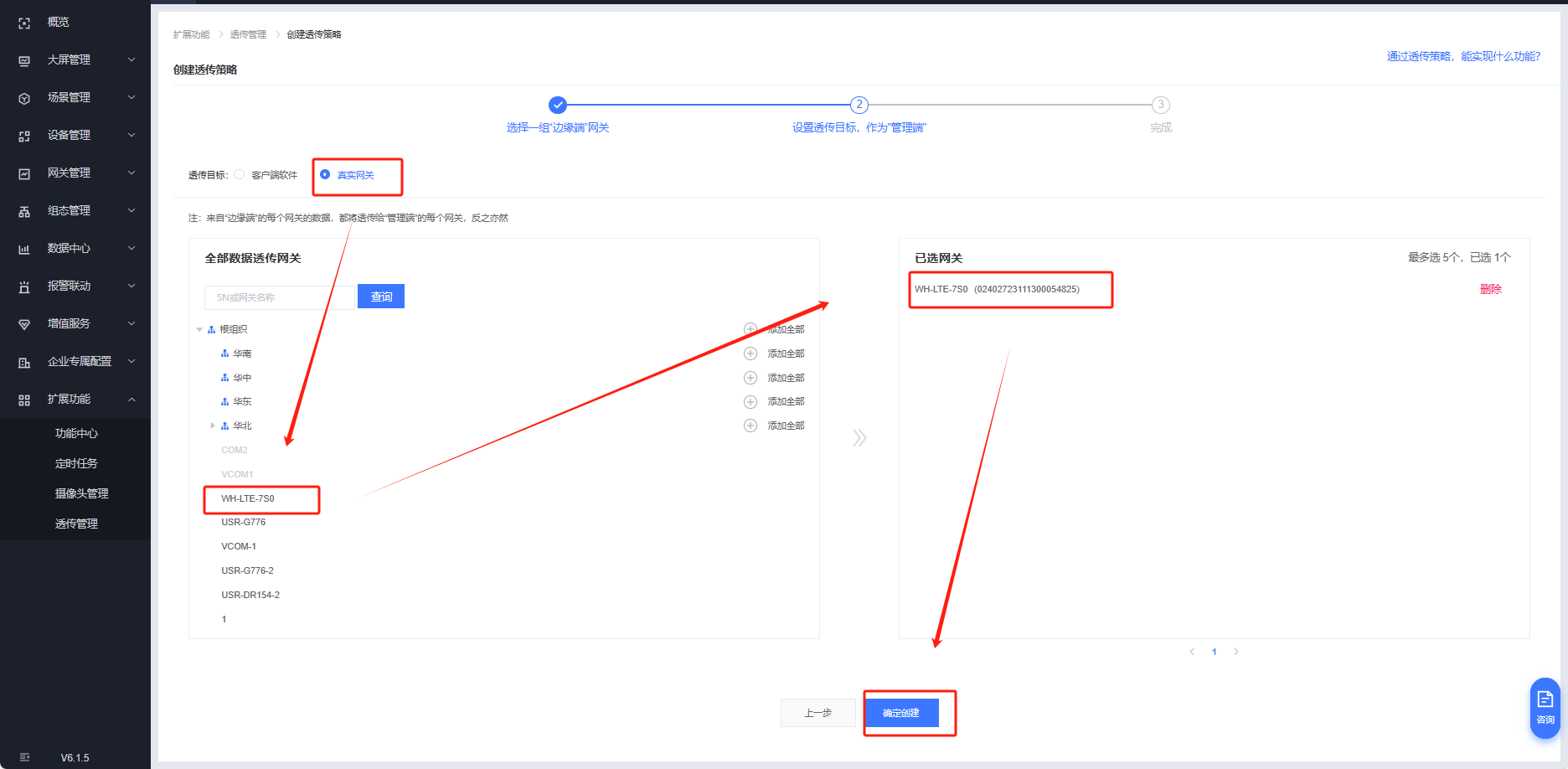

管理端選擇真實網關，選則WH-LTE-7S0保存

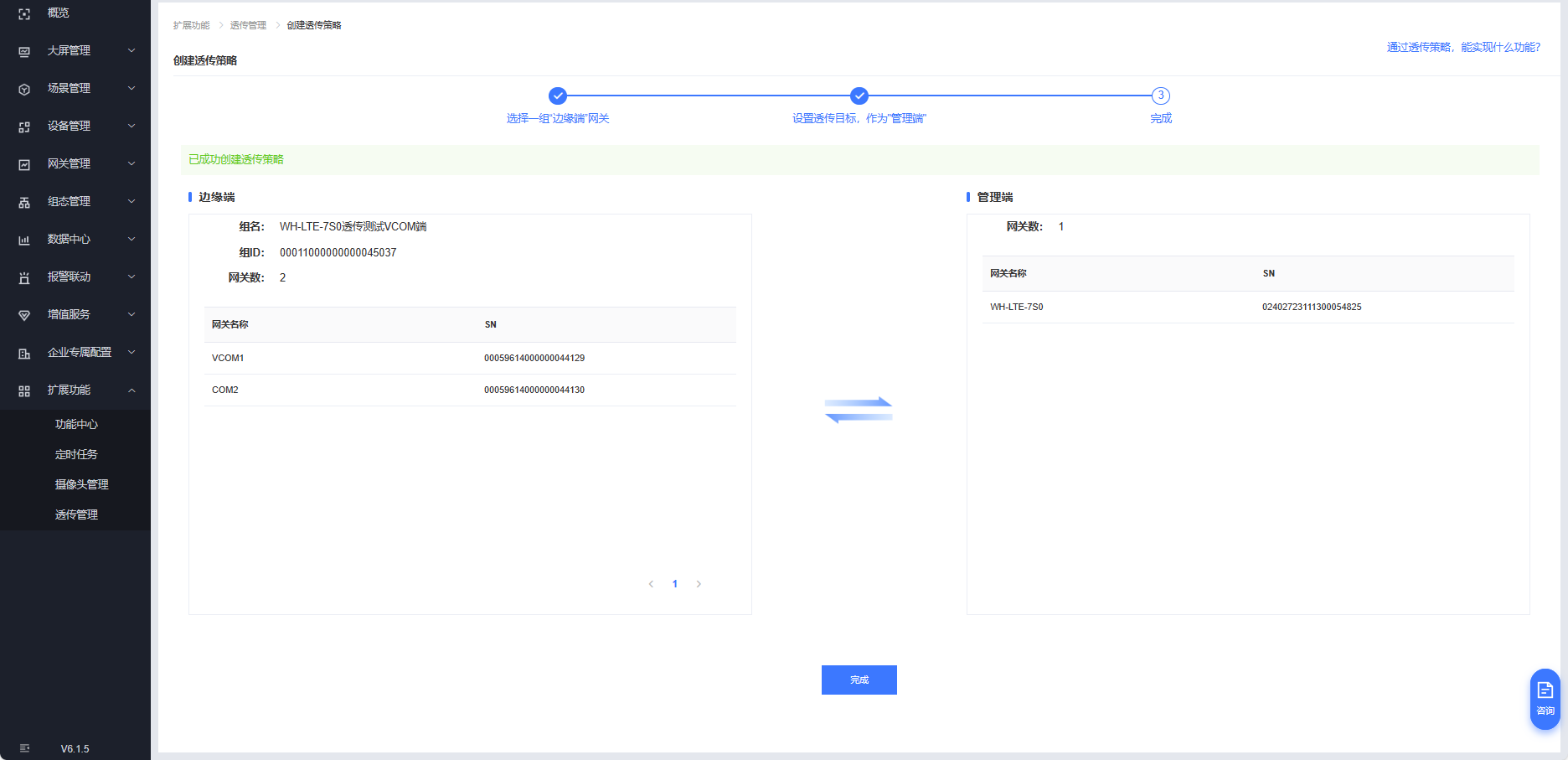

透傳組設置完畢

四、功能數據調試

1、功能調試

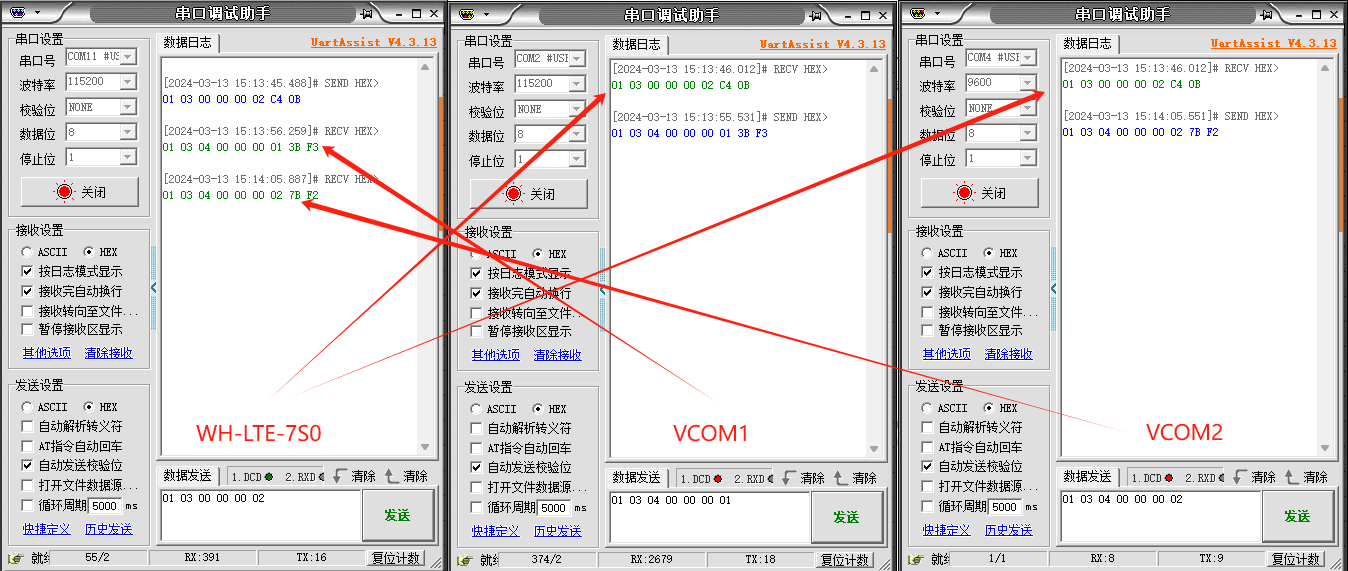

打開三個串口調試助手軟件，分別引用兩個虛擬和串口和WH-LTE-7S0的串口，發送數據進行一對多透傳測試

2、數據

編寫人：尹叢欣 編寫日期：2024-03-15

審核人：尹叢欣 審核日期：2024-03-27

訂正版本：V1.0 訂正內容：初稿
