本案例以USR-w610為例

一、資料下載

USR-W610說明書：http://aszzpc.com/Download/1152.html

USR-W610軟件設計手冊：http://aszzpc.com/Download/577.html

虛擬串口軟件：http://aszzpc.com/Download/924.html

二、準備工作

1、USR-W610 數量1個

2、電源適配器12V 數量1個

3、232轉USB調試線 數量1個

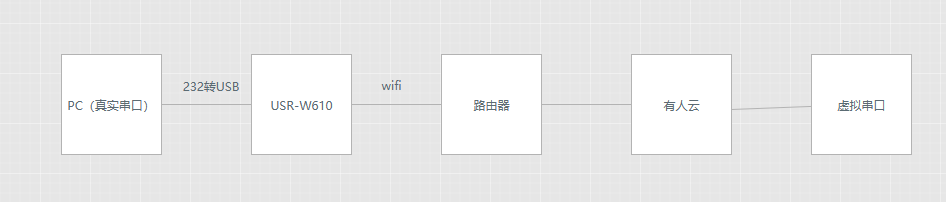

三、連接框圖

四、云端參數配置

1.登錄有人云，如果沒有賬號先申請通行證，目前可通過手機號來注冊通行證賬戶。

2.云平臺添加設備

在網關管理---網關列表-添加網關，SN和MAC/IMEI可以點擊SN不支持，系統自動生成，不需要客戶自己設置，通訊密碼可以自定義8位密碼。

3.打開有人云透傳并保存

五、產品參數配置

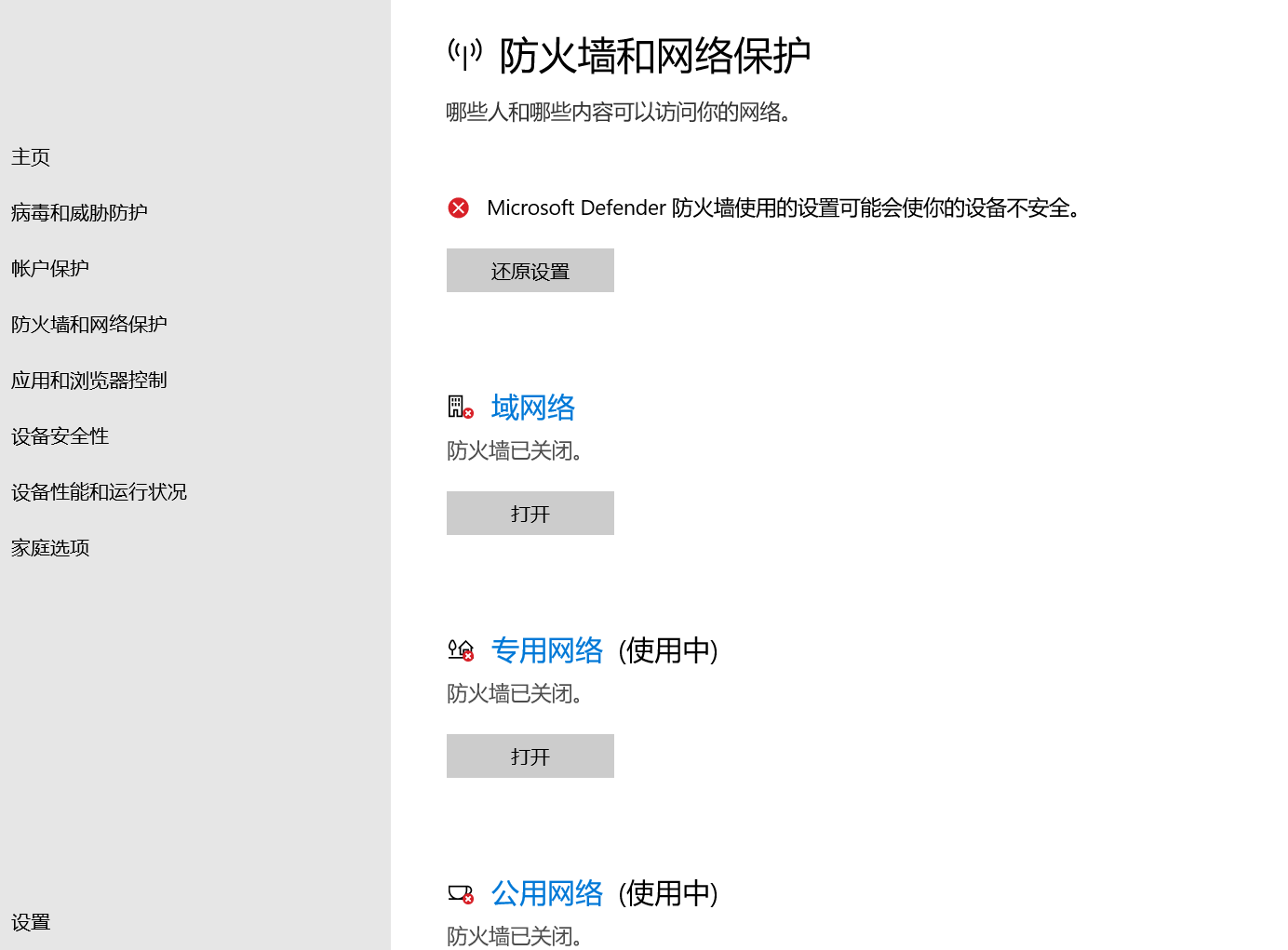

1.w610接上WiFi天線，電腦連接上wifi，232串口轉USB接到電腦。并關閉電腦防火墻、多余網卡和殺毒軟件。模塊出廠默認是AP模式，電腦連接W610的wifi信號,當有設備連到W610的wifi后，Link指示燈亮起。SSID后面跟了4個字符，是MAC地址的后4位，MAC地址可以在設備背面的標簽上看到。

2.在瀏覽器輸入W610默認IP ：10.10.10.254。用戶名密碼都為admin

3. 選擇模式選擇為sta模式，點擊確定（先不要重啟，等設置完所有的參數再重啟設備）

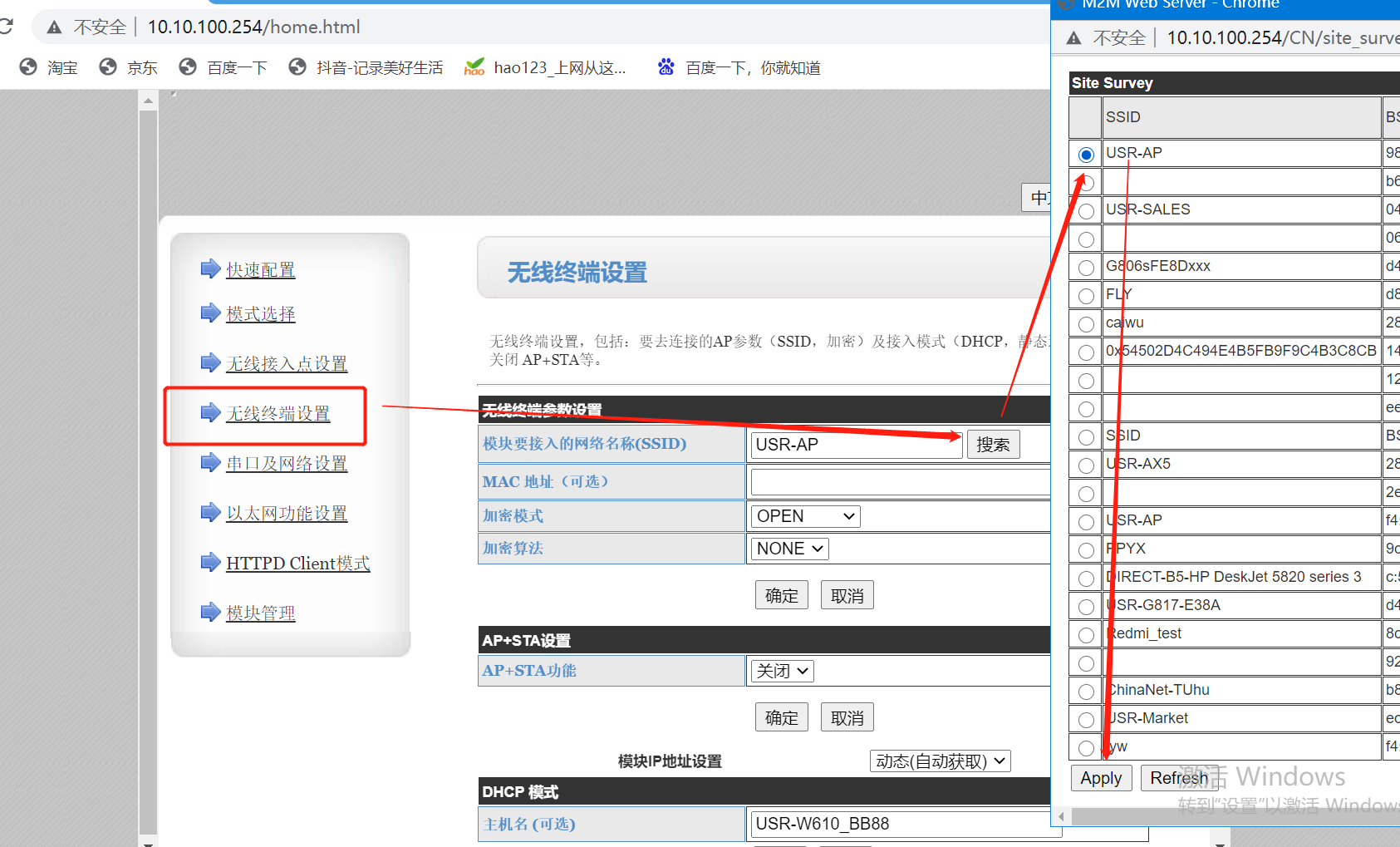

4.進入無線終端設置，搜索要連接的WiFi，選中以后點擊下方【apply】

5.之后會提醒您輸入密碼，輸入密碼以后點擊確定；如果需要給模塊設置固定IP，請?jiān)谙旅娴摹癉HCP自動獲取參數”選項中設置，設置完成后同樣需要點擊確定。

6.串口及網絡設置

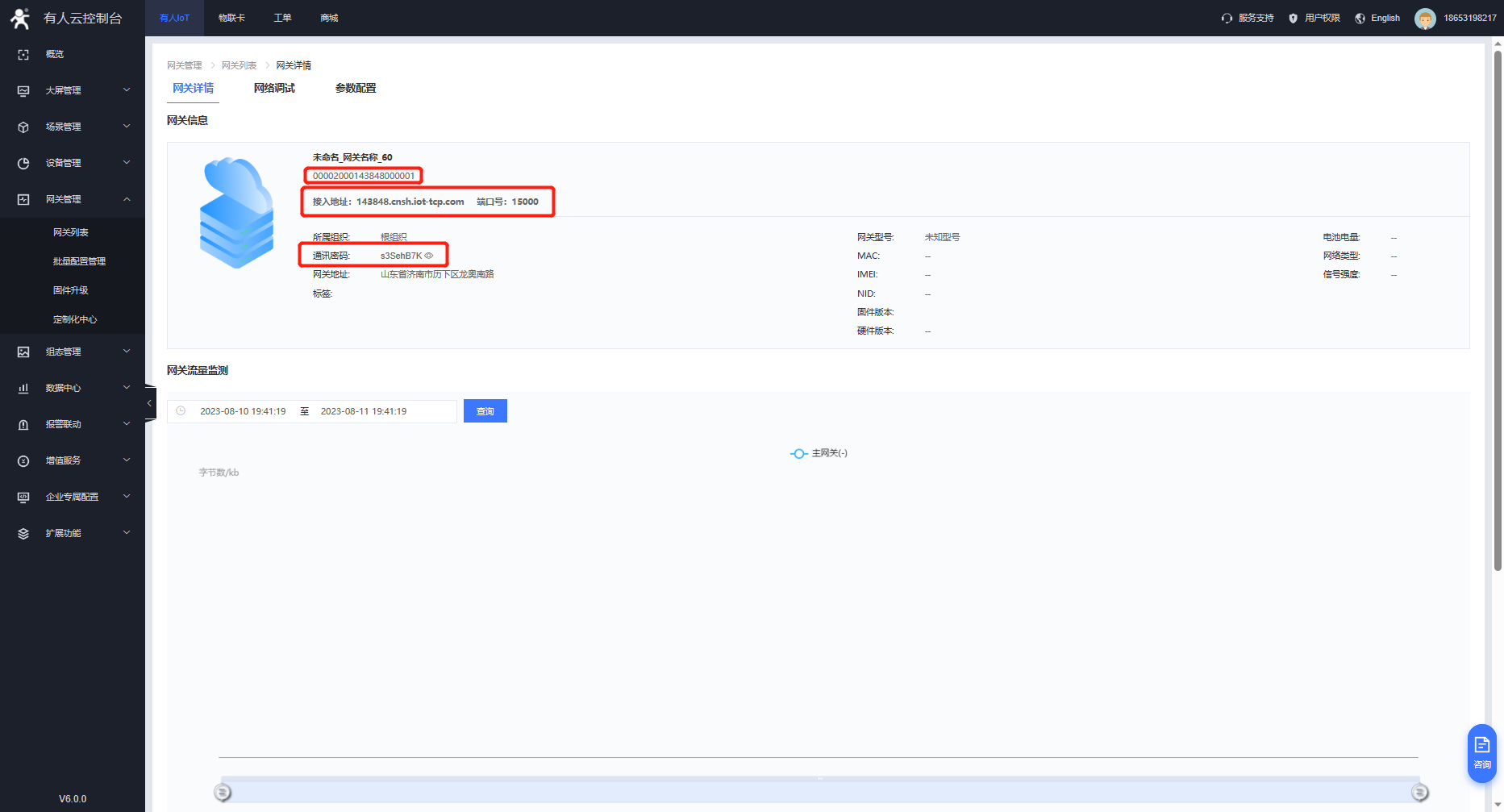

*根據云端生成的接入地址端口號以及sn和通訊密碼設置

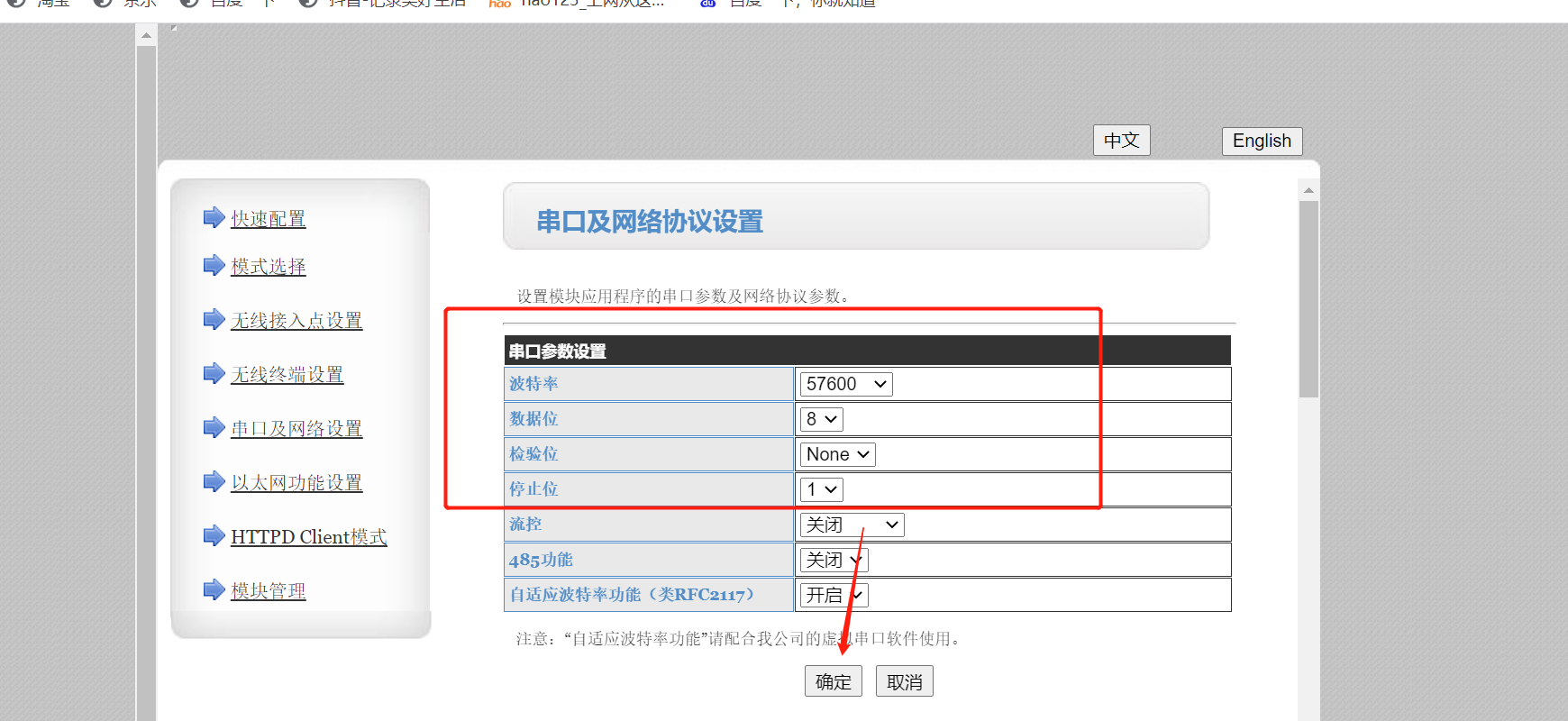

（1）串口及網絡參數設置:串口參數設置為和您終端設備的串口參數一致

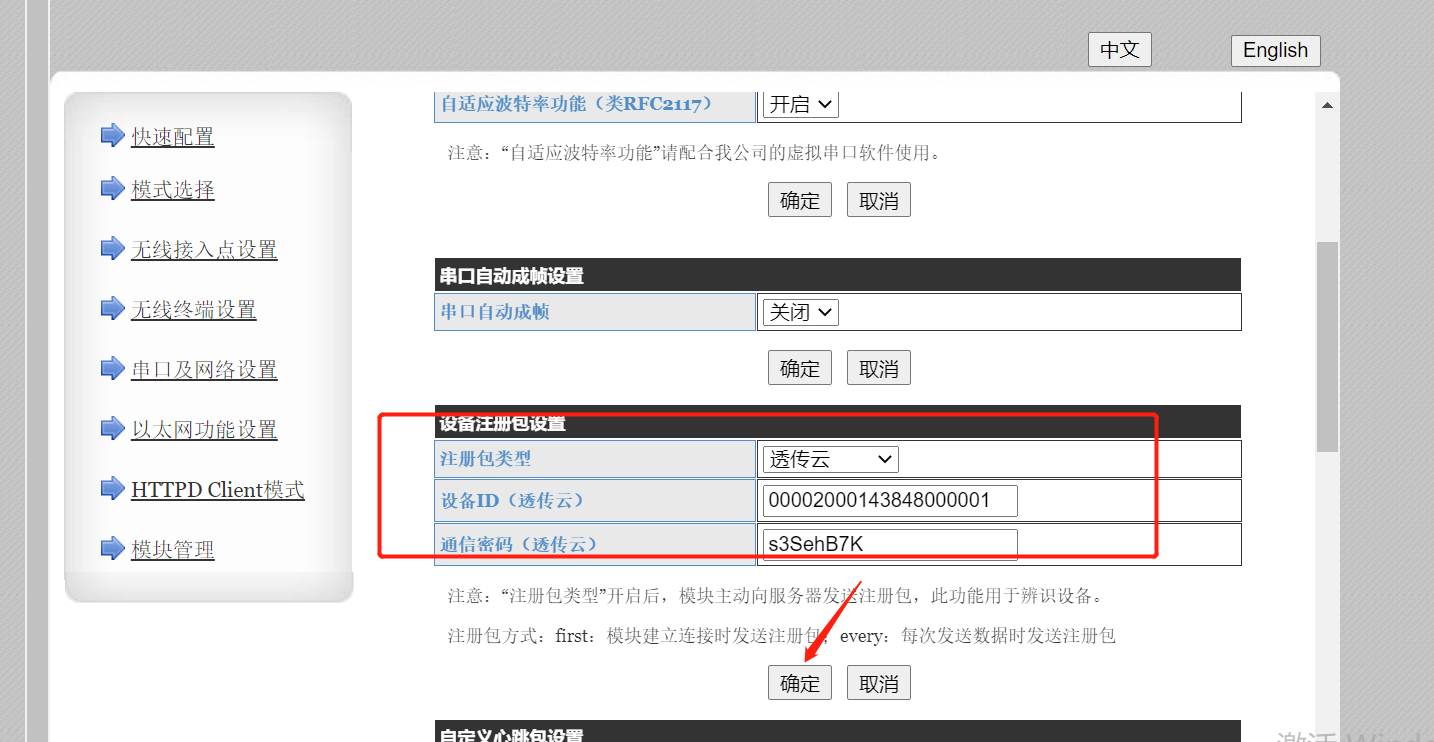

（2）注冊包選擇透傳云，填上透傳云上新建立的設備id，和密碼（如下圖所示），點擊保存。

（3）串口及網絡參數中的網絡設置上設置為：Tcp Client,

透傳云的域名為143848.cnsh.iot-tcp.com，透傳云的端口為15000，設置完點擊保存

（4）設置完所有的參數要 重啟設備。

稍等一會，在有人云界面，您會看到W610已經上線。

六、數據調試

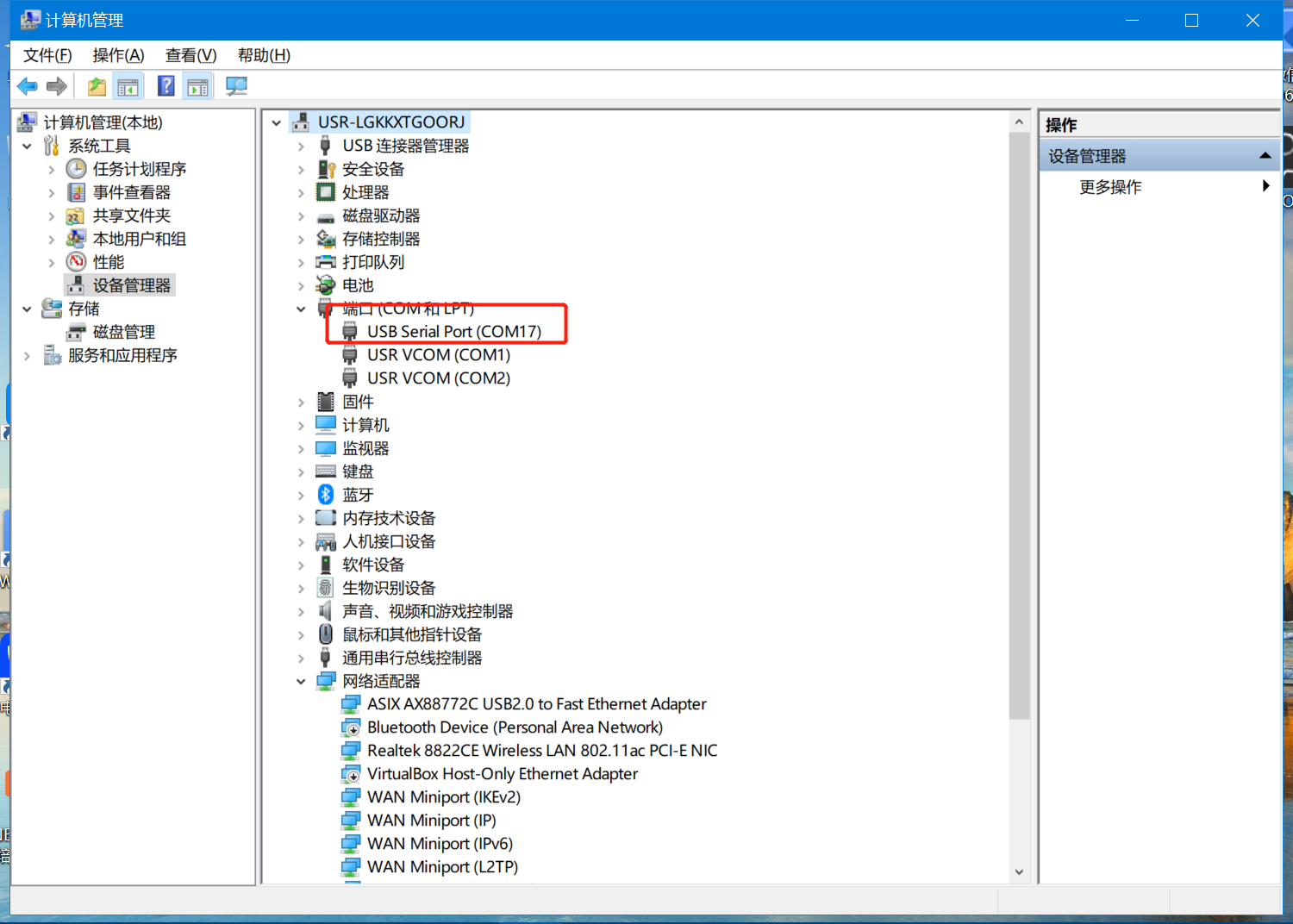

1.w610的串口用usb轉232或是usb轉485接到電腦上，在設備管理器可以看到端口號

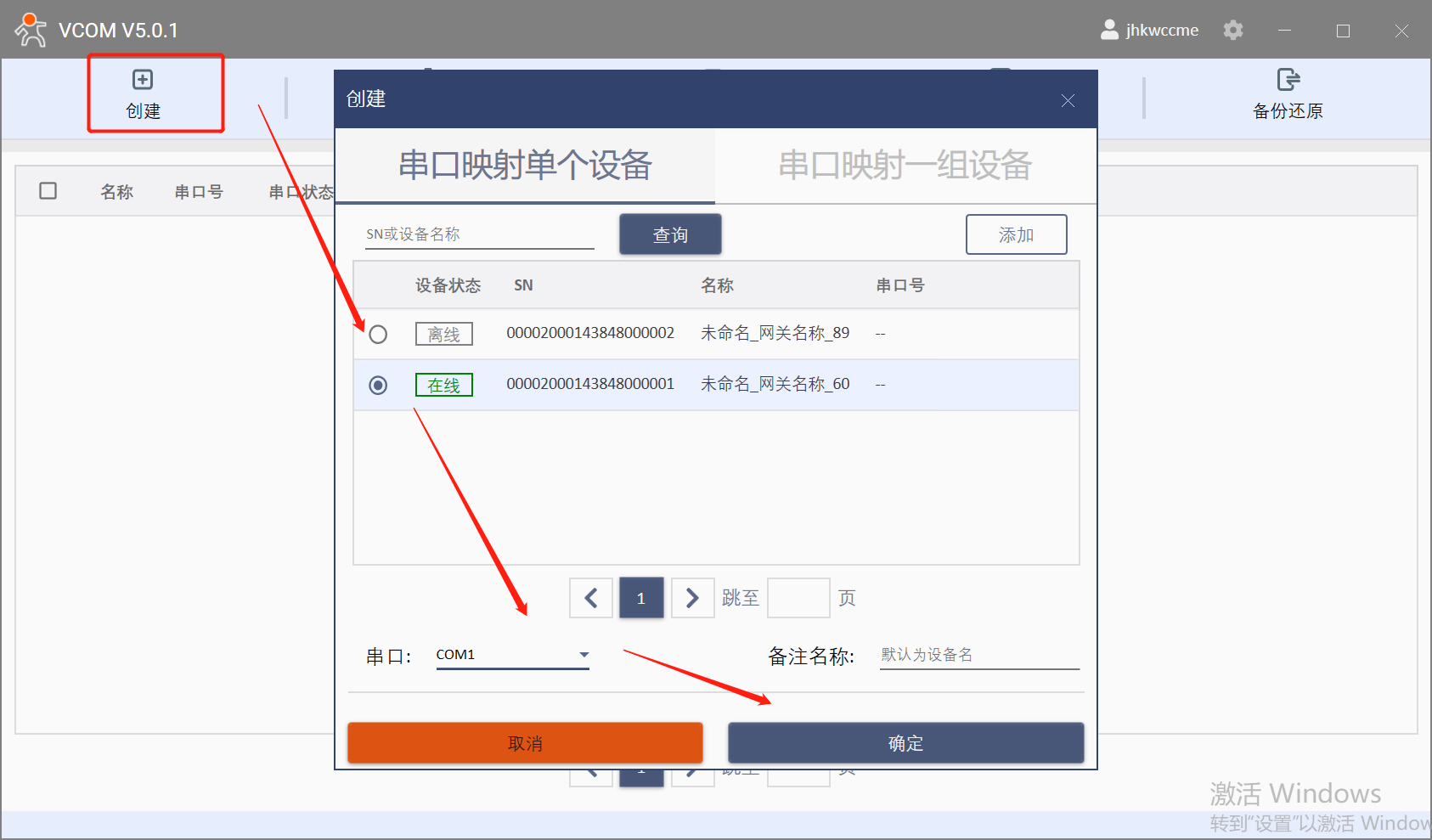

2.登錄有人賬號，創建虛擬串口com1

3.虛擬串口和w610串口互發數據

撰寫人：秦嘉城
