一、資料下載

以太網模塊USR-TCP232-E2 / ED2 說明書：http://aszzpc.com/Download/1336.html

以太網模塊USR-TCP232-E2 / ED2 AT指令集：http://aszzpc.com/Download/1335.html

USR-TCP232-ED2的H7系列設置軟件：http://aszzpc.com/Download/383.html

USR-TCP232-ED2的串口網絡調試工具：http://aszzpc.com/Download/29.html

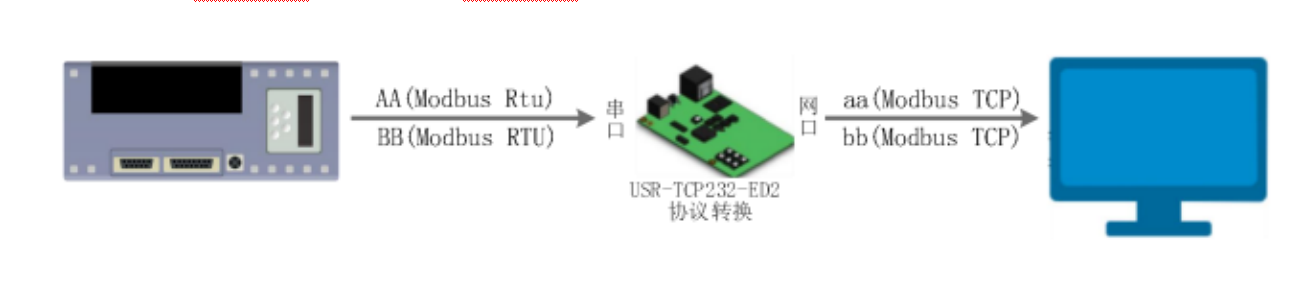

二、網絡拓?fù)鋱D

三、硬件連接
把USR-TCP232-ED2模塊放到評估板上，用232轉usb串口線連接電腦，網口直連電腦，檢測硬件連接無錯誤后，接入我們配送的電源適配器，給ED2模塊供電。
實現的功能：通過設置可以實現 Modbus 串口協議到 Modbus 網絡協議的轉換

三、測試

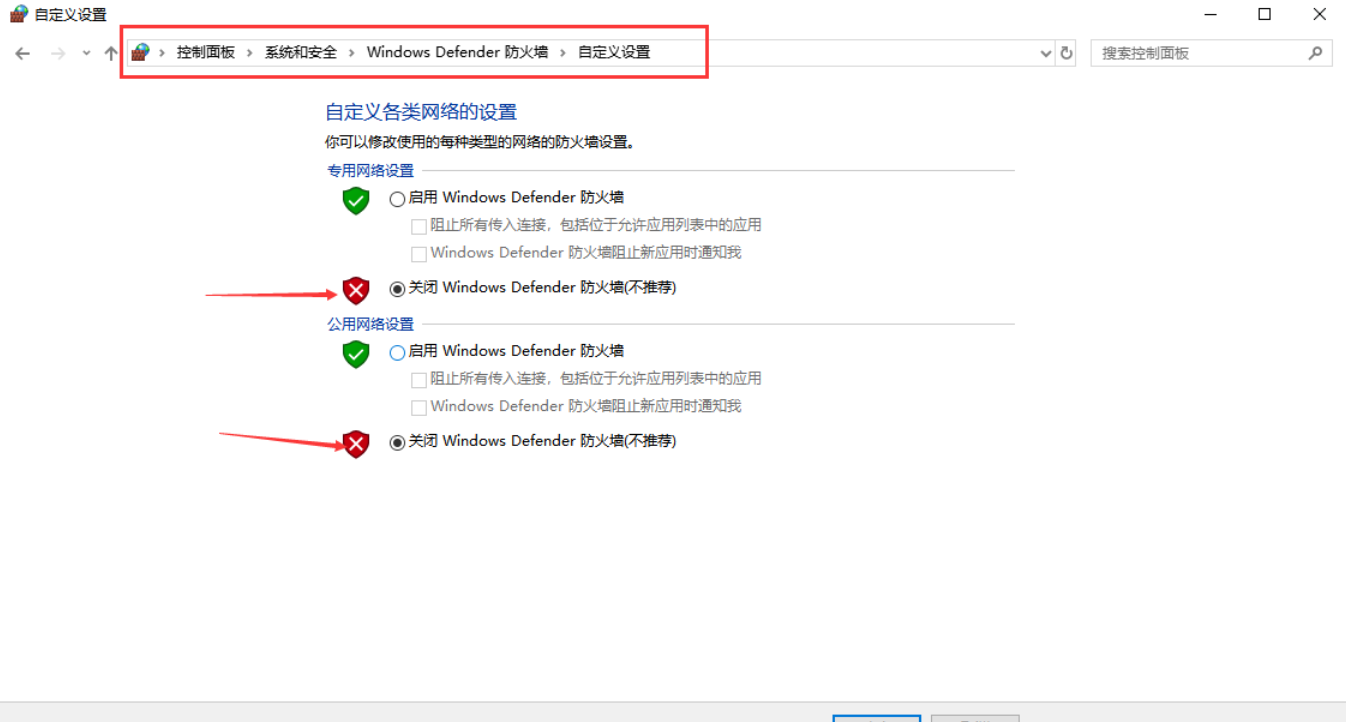

1、設置路徑：控制面板--->網絡和Internet--->網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

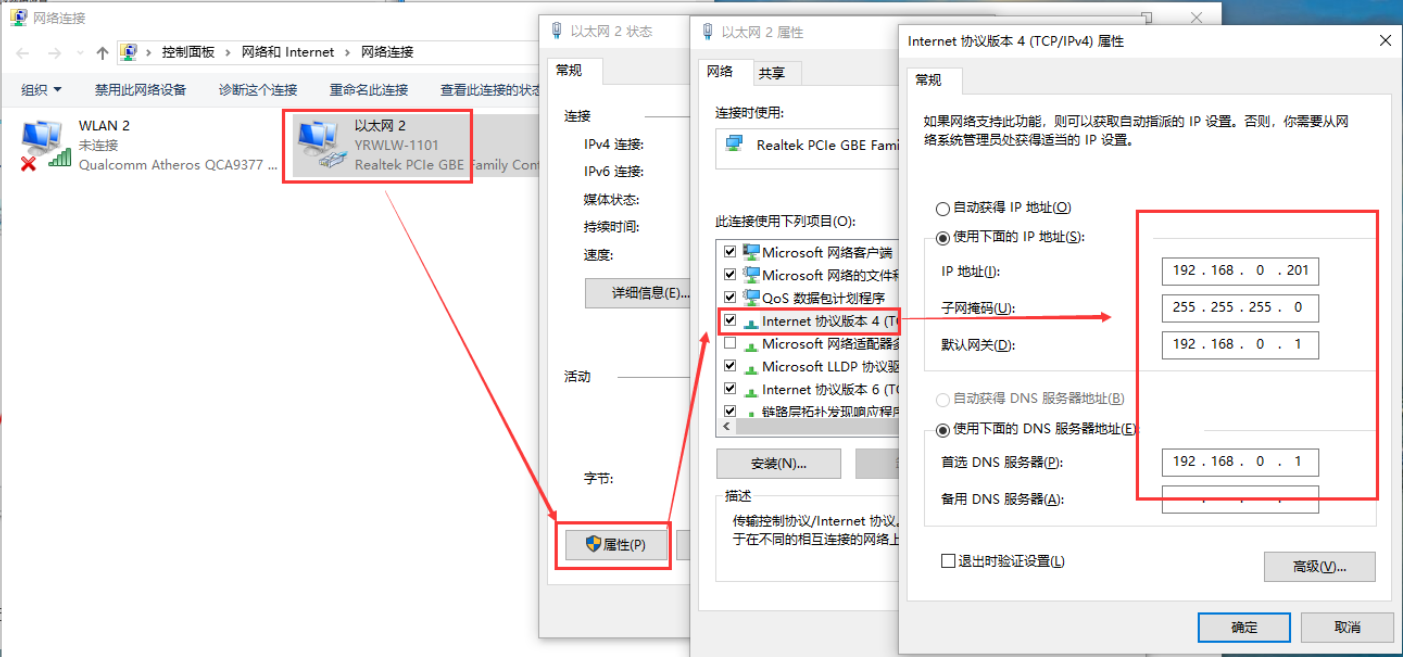

2、給電腦設置靜態IP，設置成302默認連接的IP:192.168.0.201

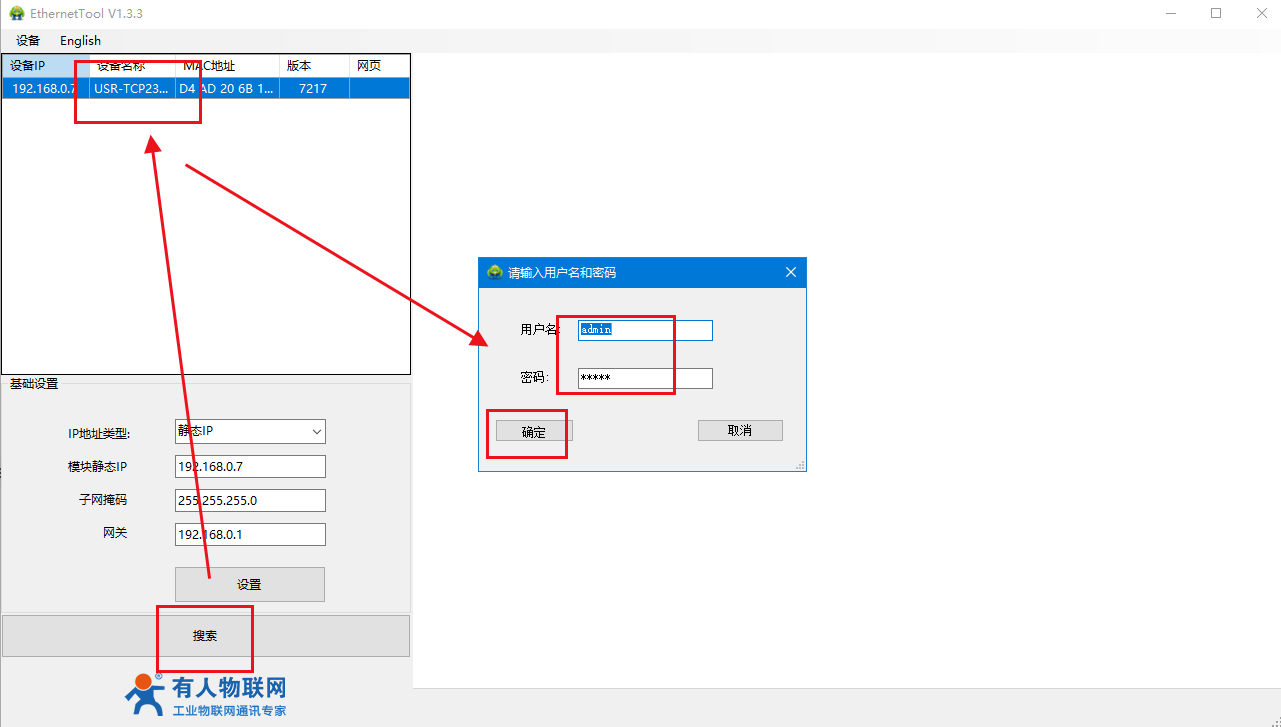

3.打開設置軟件，點擊“搜索設備”當搜索列表中出現ED2的設備后，單擊搜索到的設備，賬號密碼均為：admin查看其配置信息(上圖為默認配置信息)。

4.ED2 參數設置

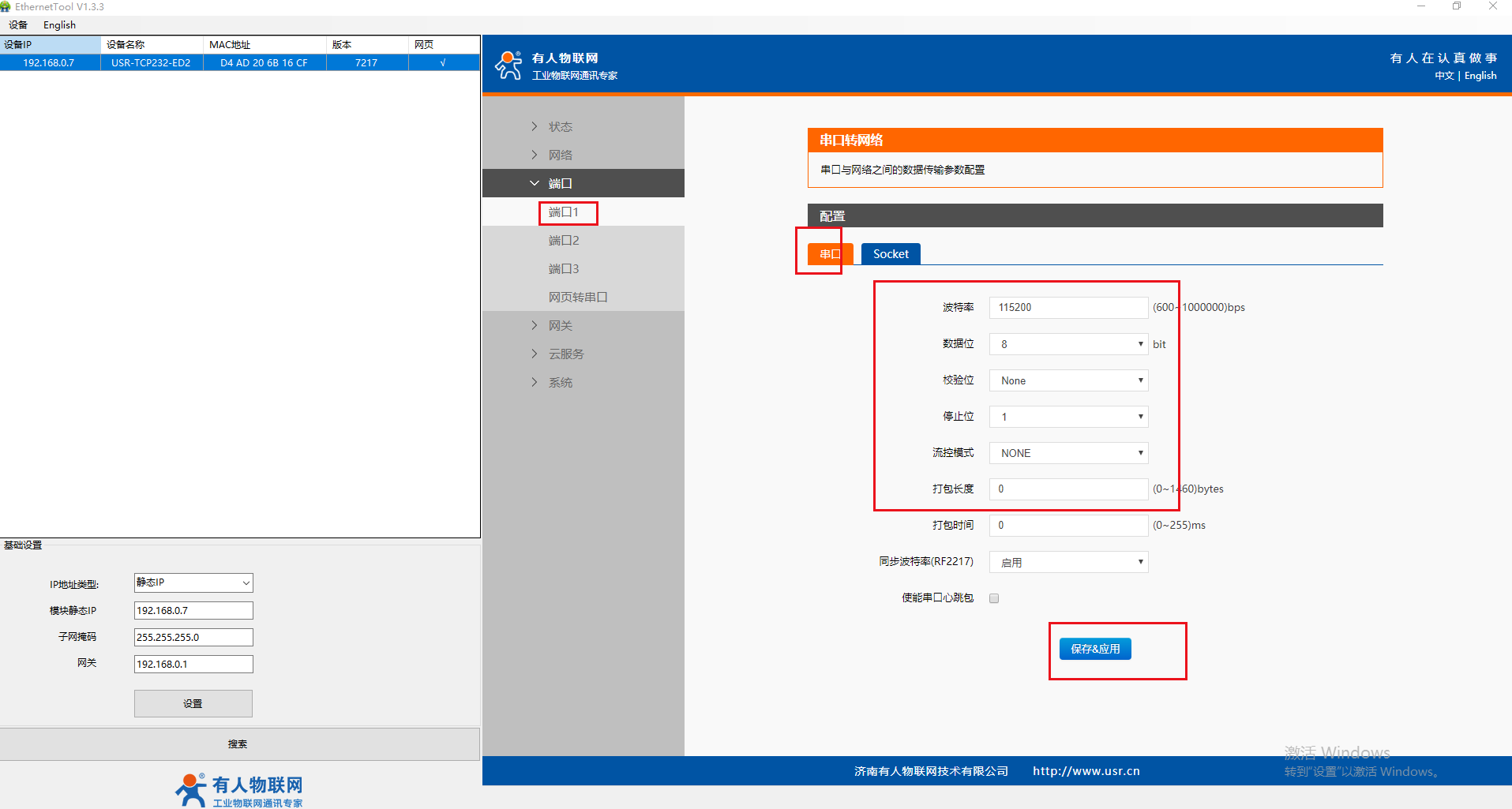

串口參數和終端設備保持一致（本案例已默認參數為準）

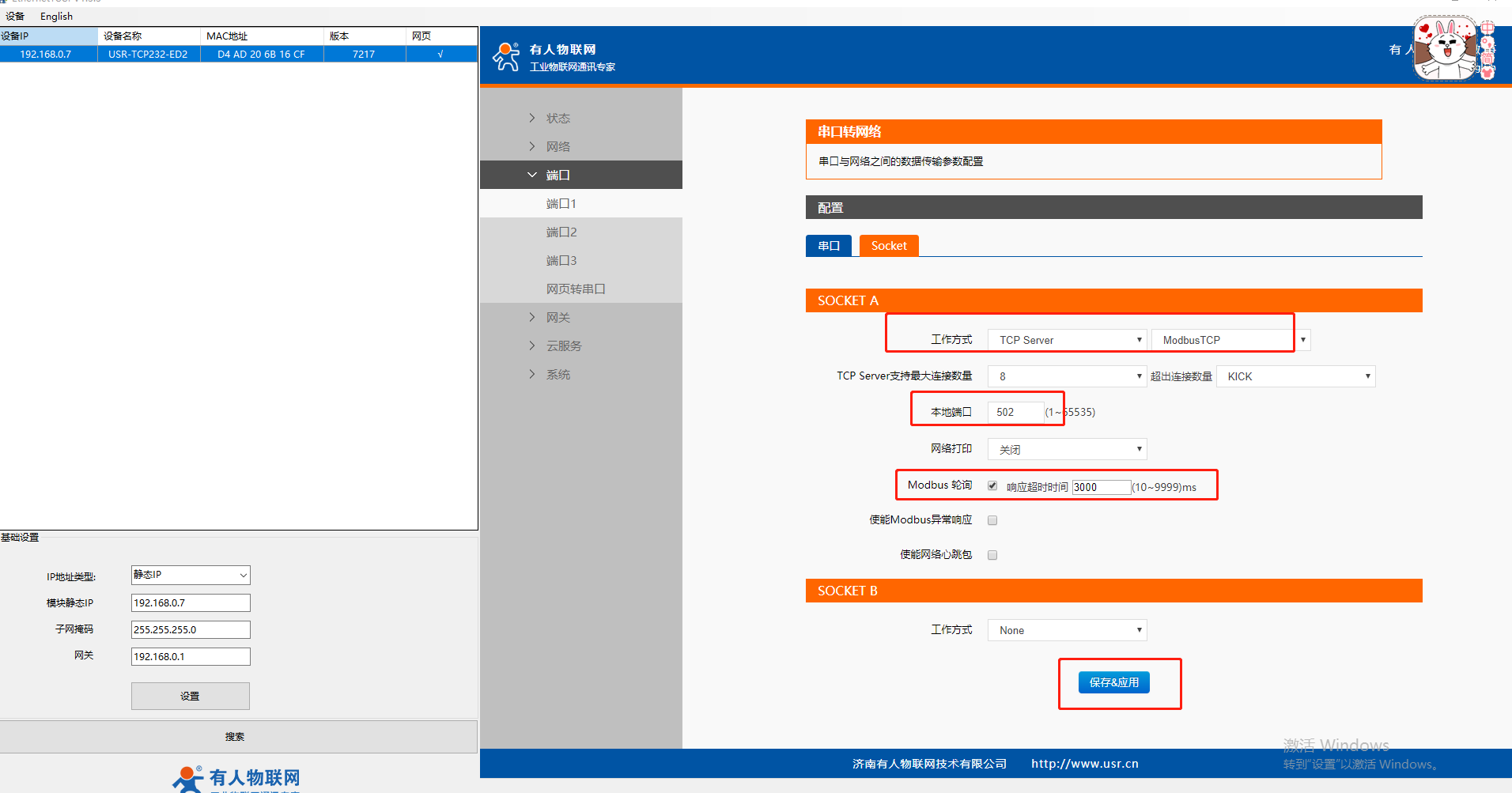

Socket：設置ED2的工作模式是TCPserver，開啟modbus TCP,

輪詢時間可以設置的大點：3000或5000ms

設置參數之后，點擊保存設置，重啟模塊

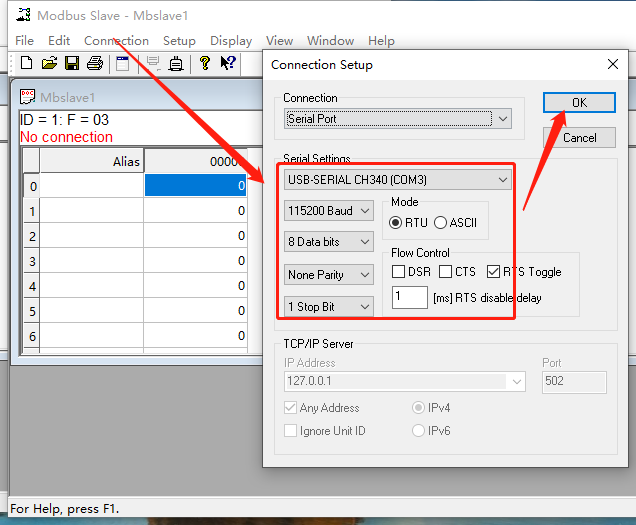

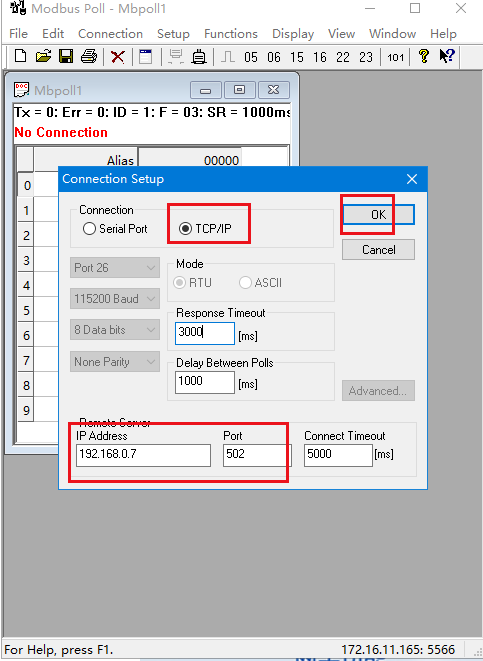

打開“slave和poll”軟件，分別設置參數。

撰寫人：李慧穎
