一、要下載的軟件

說明書：http://aszzpc.com/Download/920.html

設置軟件：http://aszzpc.com/Download/257.html

測試軟件：http://aszzpc.com/Download/27.html

虛擬串口軟件：http://aszzpc.com/Download/31.html

二、設備默認參數

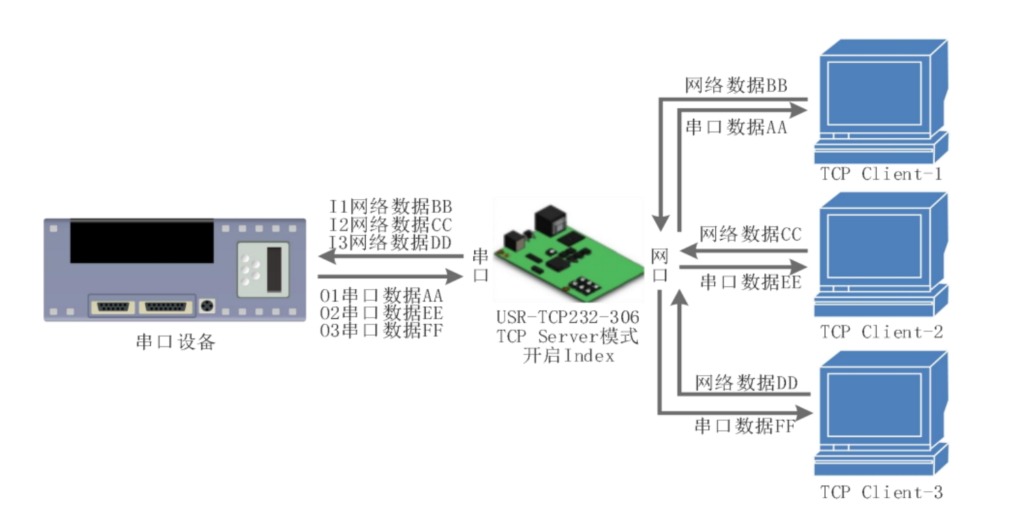

三、功能框圖

四、設置步驟

1.將 302(USR-TCP232-302簡稱)通過串口線(或USB 轉RS232串口線)與計算機相連接，通過網線將 302 的網口 與PC 的網口相連接，檢測硬件連接無錯誤后，接入5V電源適配器，給302供電。觀察302網口指示燈狀態是否正常：綠色燈常亮，黃色燈閃爍。

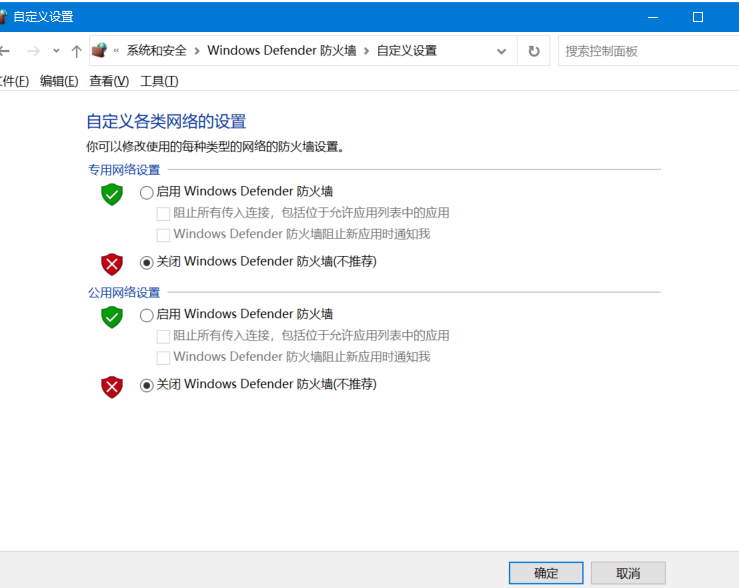

2.按路徑：控制面板--網絡和Internet--網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

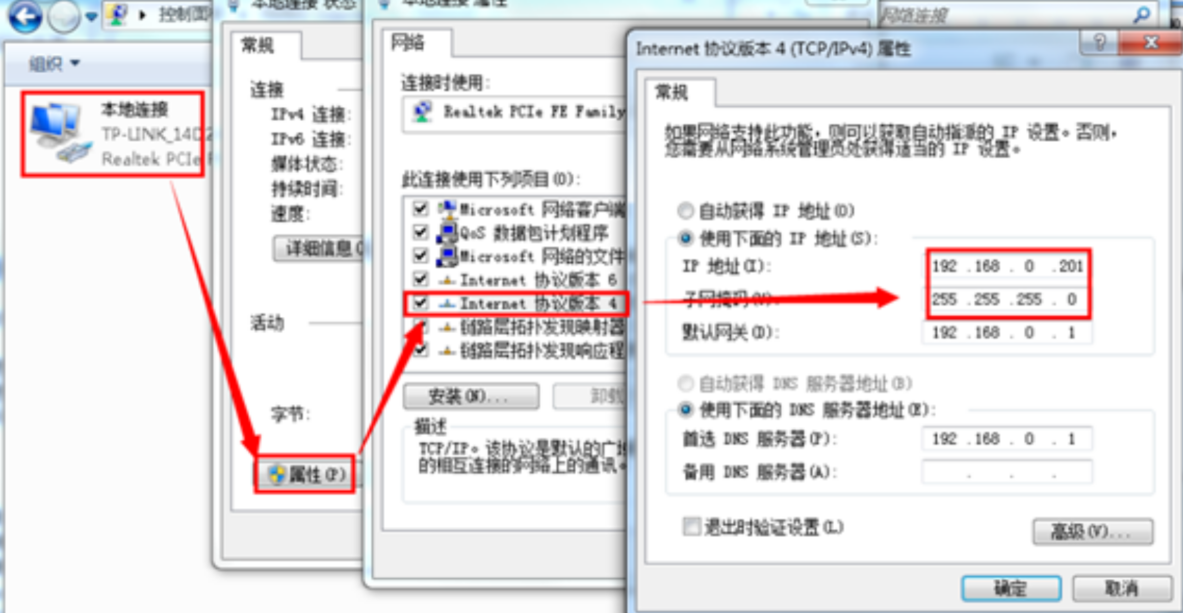

3.給電腦設置靜態IP，要與302的IP在同一個網段(302默認參數見表1)。

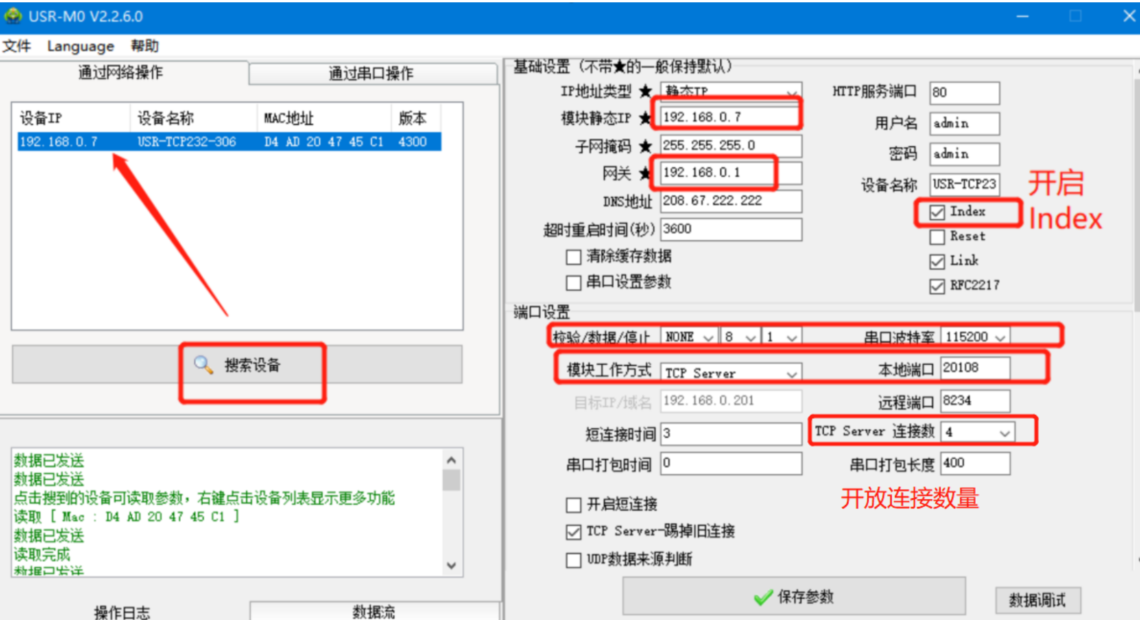

4.去官網里下載新版本M0設置軟件V2.2.6.0

點擊“搜索設備”當搜索列表中出現302的設備后，單擊搜索到的設備。設置完相應的串口參數后，選擇工作模式為：TCP Server ； 端口為20108；開啟Index功能，開放連接數量。設置完所有參數后，點擊保存參數。

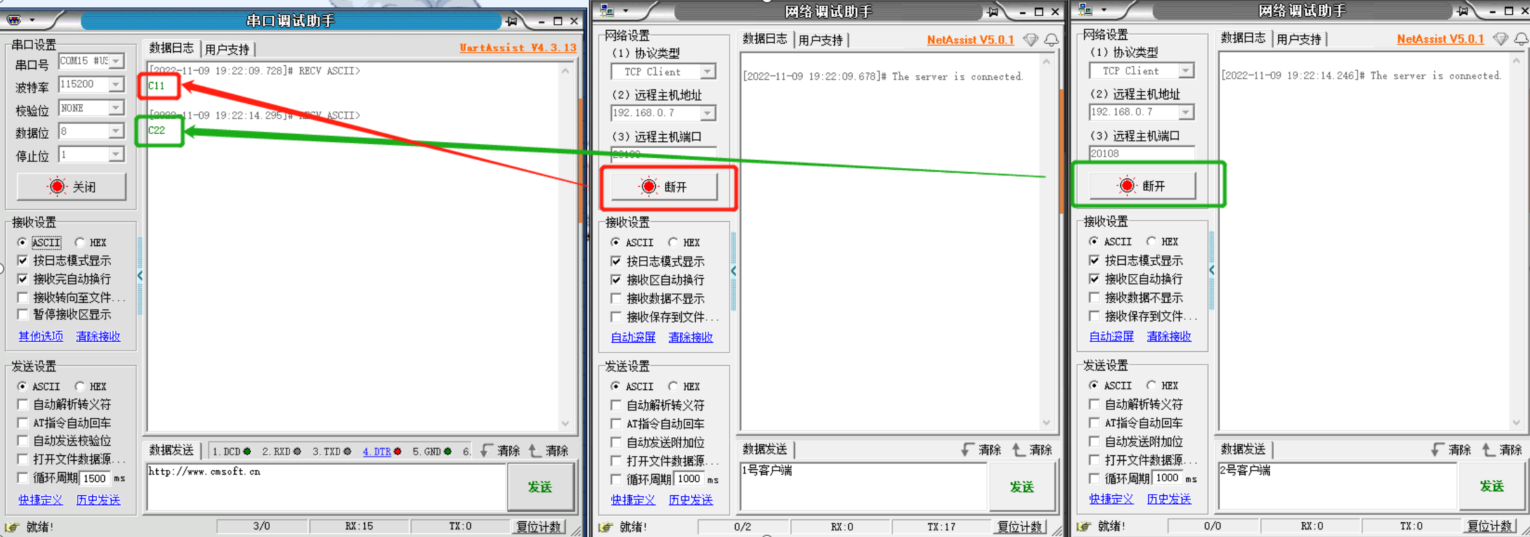

5.打開兩個網絡調試助手，分別都選擇Tcp Client，192.168.0.7，20108打開，模擬兩個客戶端去連接302設備。
客戶端分別建立，需要記住建立的連接的順序。
C11中：“C”表示連接，“1”表示客戶端1號，“1”表示已經有1個客戶端連接。
C22中：“C”表示連接，“2”表示客戶端2號，“2”表示已經有2個客戶端連接。

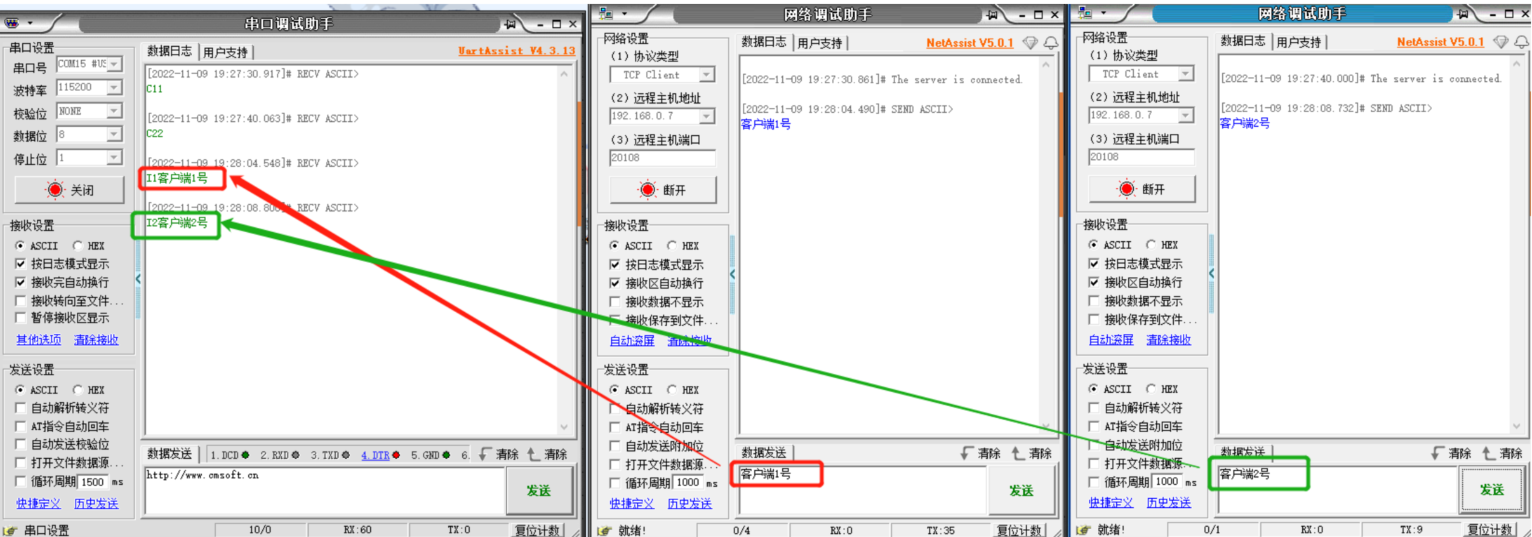

6.兩個客戶端分別發數據。
字母“I”表示接收。
“I1”表示客戶端1號發來的數據。 “I2”表示客戶端2號發來的數據。
（服務器 Server 端收到數據后，通過服務器串口向用戶 MCU 輸出 'I' 'N' data……，I 表示接收，N 表示是哪一個 Index 來的數據。N 的范圍從十六進制“31”到“40”。）

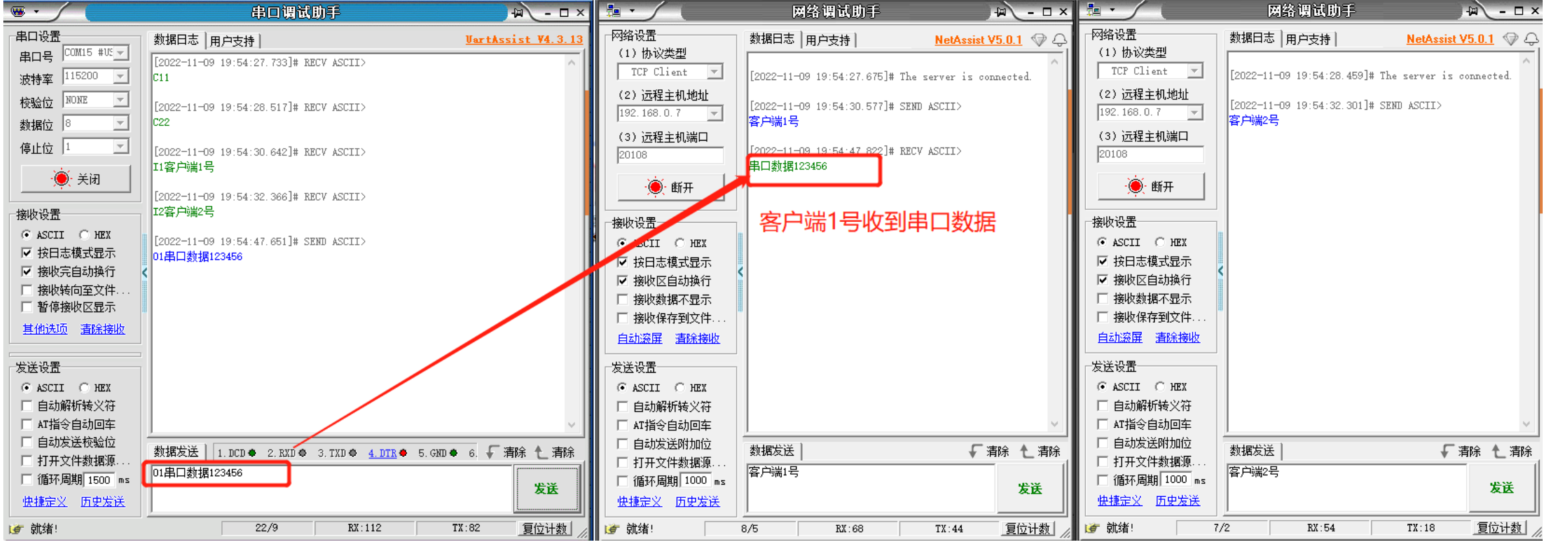

7.可以從串口端向指定客戶端去發送數據。
字母“O”表示向指定客戶端發送。
“O1”表示往客戶端1號發送數據，“O2”表示往客戶端21號發送數據。

（用戶 MCU 通過服務器的串口寫入，'O' 'N' data……，O 表示輸出，N 表示用哪一個 Index 來發送數據， 304 服務器將串口收到的數據傳給網絡客戶端（注意 O 指的是 ascii 碼的字符'O'，N 指的也是字符'N'， 比如'1'，'2'等）

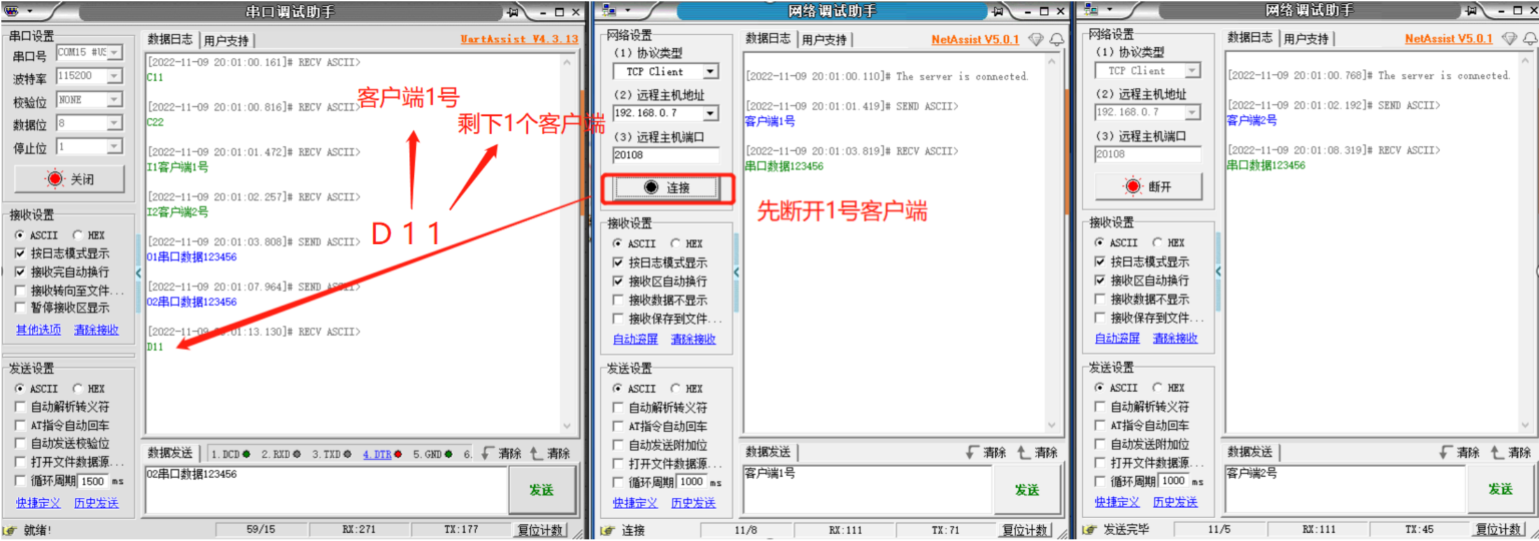

8.點擊斷開客戶端1號后，串口收到D11，然后斷開客戶端2號后，串口收到D20。

字母“D”表示斷開。
D11：其中“D1”表示客戶端1號斷開，第二個“1”表示剩下1個客戶端正連接。

D20：其中“D2”表示客戶端2號斷開，第二個“0”表示剩下0個客戶端正連接。

五、常見問題解決辦法

附件 1

304設備直連電腦使用M0軟件找不到怎么辦？

答：

1、網線連接后檢查網口指示燈狀態是否正常，不正常可以更換網口線或者是電源測試

2、檢查設備供電是否穩定，可以使用萬用表量一下供電電壓

3、檢查電腦防火墻、殺毒軟件、多余網卡是否關閉，需要都關閉；

4、檢查電腦設置的IP是否和304設備是同一網段，可以打開ping檢測一下是否可以ping通，鍵盤同時點擊WIN+R,PING 304的IP（此處是192.168.0.7），若ping不通，檢查網線和電腦網段的配置。

附件2

304通過485轉USB接電腦在電腦上無法傳輸數據怎么辦？

答：

1、304設備485接口A是正B是負檢查線序鏈接是否正確，用萬用表測試是否導通

2、在設備管理器--端口查看是否生成COM口，電腦有沒有串口驅動，若出現感嘆號，需要您自行下載驅動大師，或者是驅動精靈進行修復

3、檢查485線是否中斷，用萬用表測試量線是否導通

4、485，單向傳輸數據，不允許雙向同時傳輸數據

5、304串口參數要和串口調試助手打開串口參數一致,包括波特率、數據位、停止位、校驗位

附件3

304和網絡端調試助手無法建立TCP鏈接怎么辦？

答：

1、304 做TCP server 電腦關閉防火墻，禁用其他網卡

2、304做 TCP server，設置本地端口1-65535，電腦軟件設置TCP client遠程服務器地址填寫304設備本機IP地址，遠程端口號填寫304設備本地端口號

3、304 做TCP client，遠程服務器地址/域名填寫電腦本機IP，遠程端口號填寫電腦軟件設置的本地端口號,電腦軟件設置為T(mén)CP server，設置本地端口號1-65535

4、更換其他網絡端調試助手測試，可以百度下載野火調試助手測試

撰寫人：史瑋
