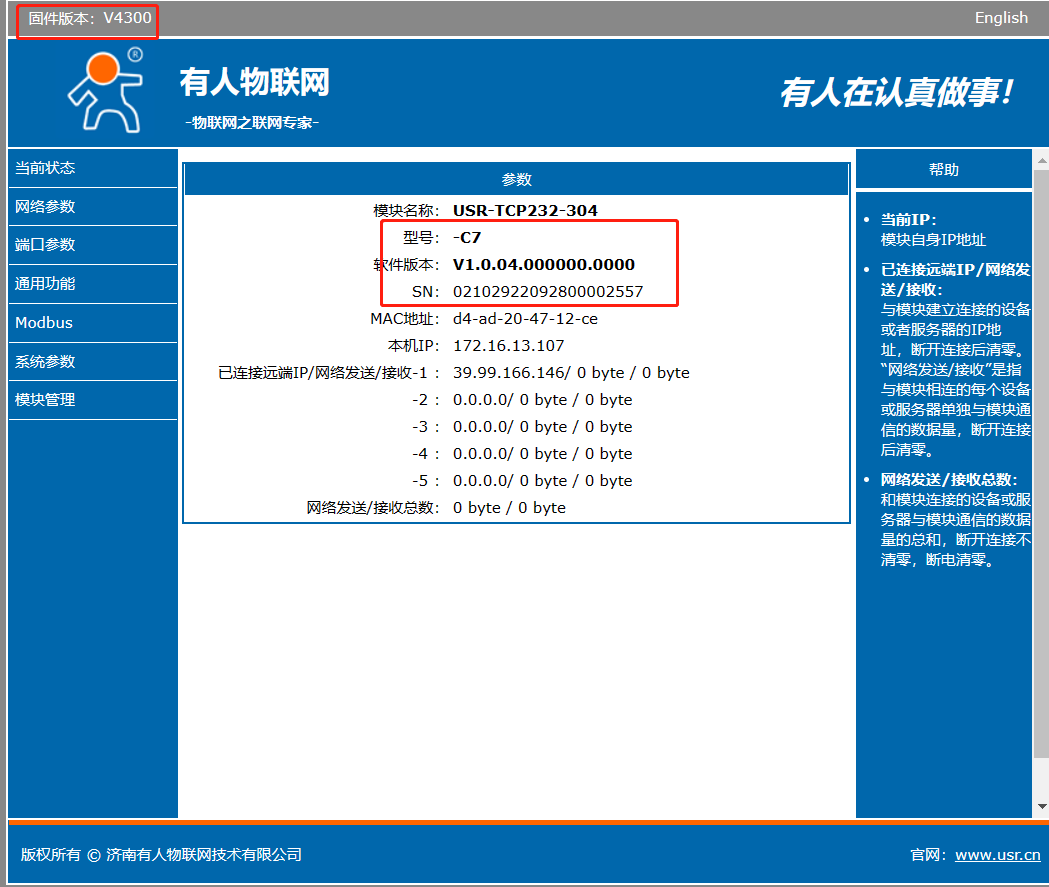

  USR-TCP232-304（C7）modbus網關測試

一、資料

  說明書：http://aszzpc.com/Download/920.html

  設置軟件：http://aszzpc.com/Download/257.html

  測試軟件：http://aszzpc.com/Download/27.html

說明：Modbus 網關功能，僅在 USR-TCP232-30X 系列（國產芯片）產品具備。進口芯片無此功能，請注意區分。

二、硬件連接

1、將304(USR-TCP232-304，簡稱 304 下同)外接以太網口，連接上級路由。

2、304串口使用USB轉串口線連接電腦，用modbusSlave模擬真實終端設備。

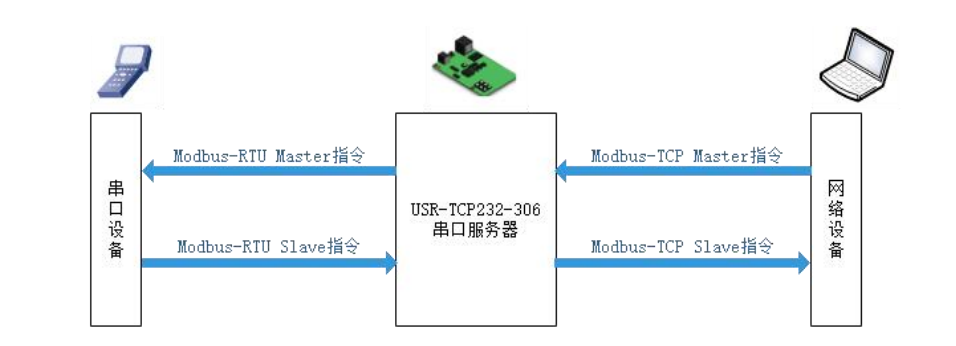

3、串口做從站，網絡端做主站

4、一問一答符合時序（用modbus模擬軟件測試）

三、參數設置

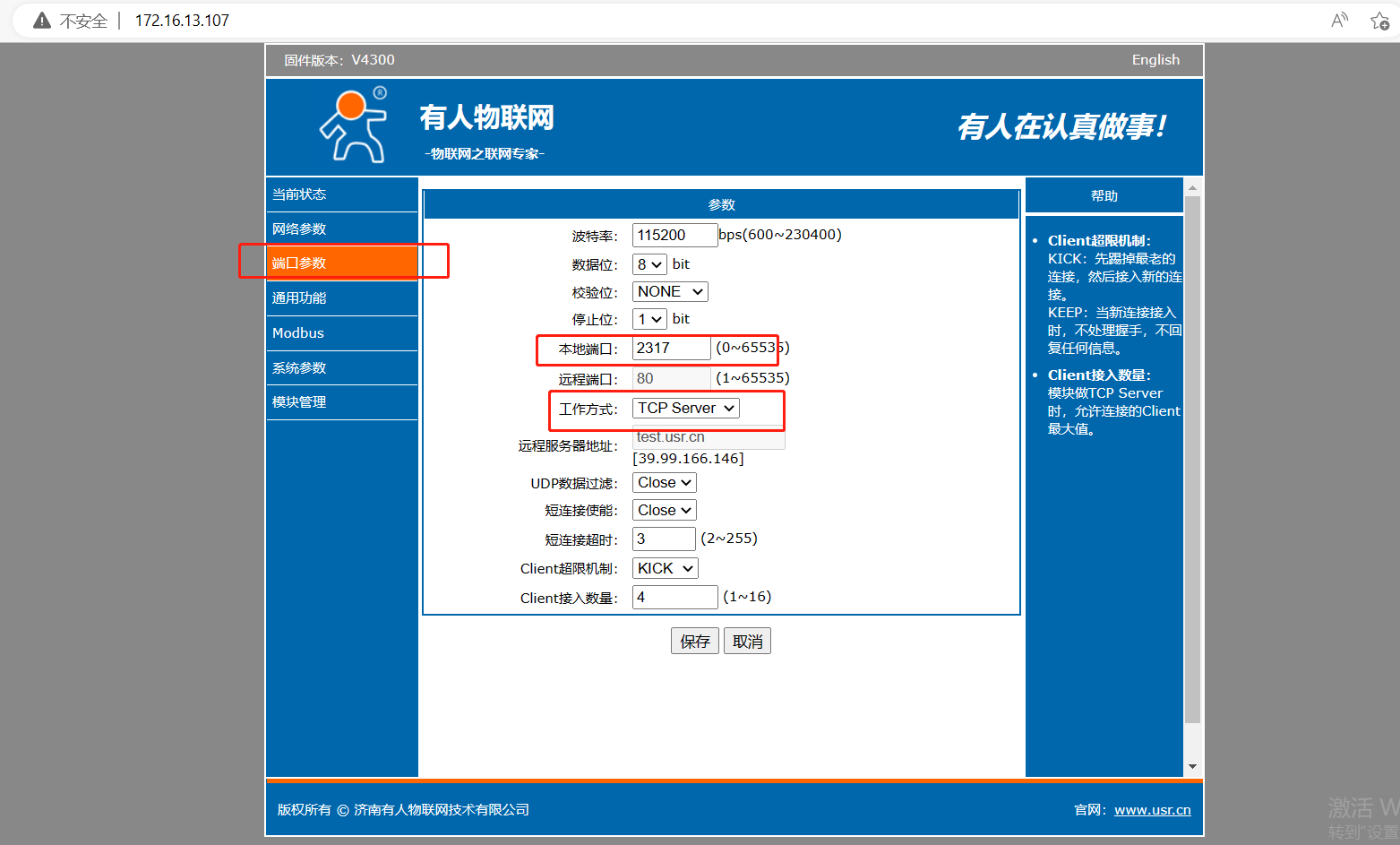

1、304參數設置：串口參數波特率、數據位、校驗位、停止位和真實終端設備保持一致（本案例以默認為主）

設置工作方式：TCPserver ,本地端口號：2317（自定義即可）

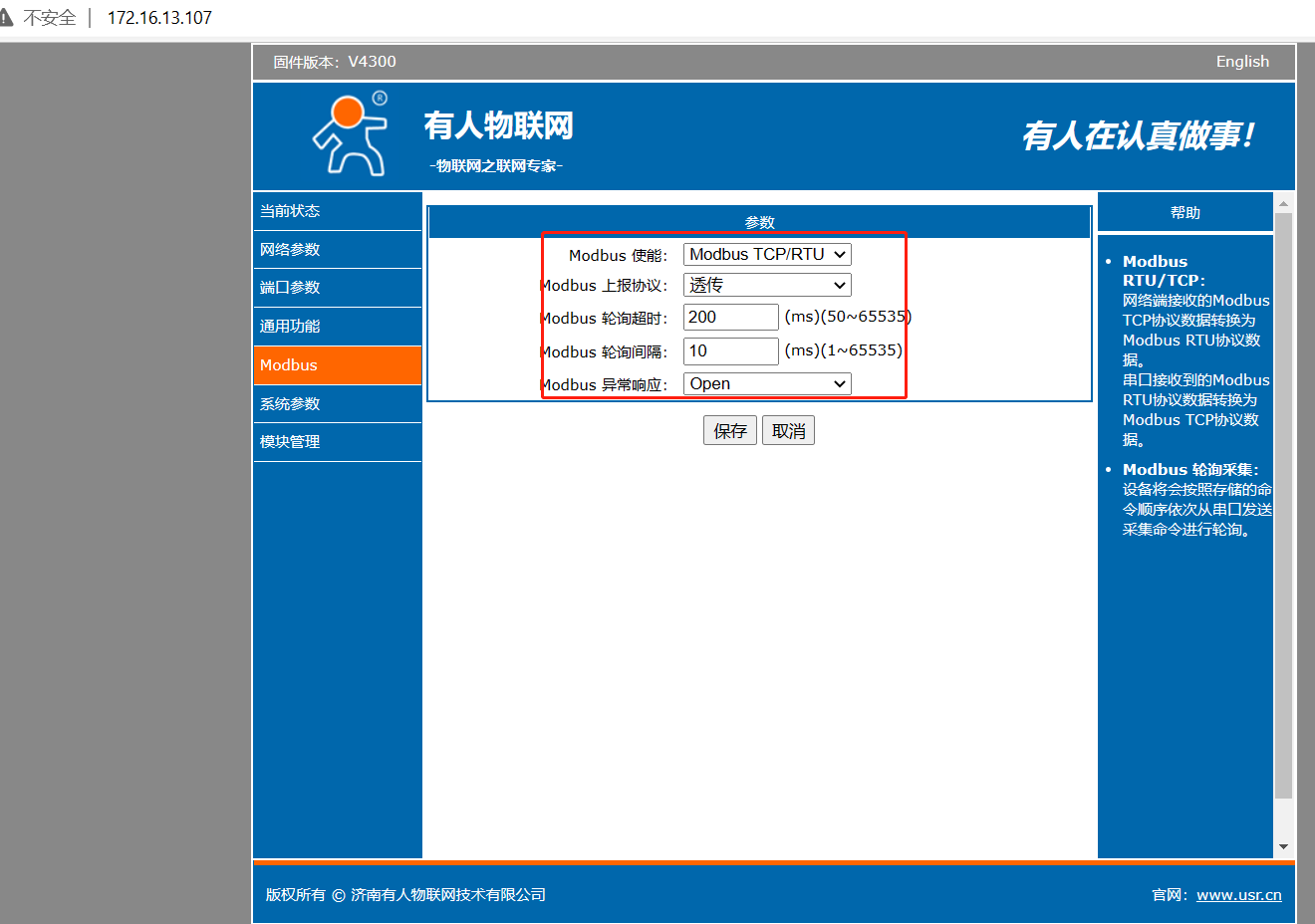

Modbus參數設置：設置為modbusTCP/RTU ,上報協議：透傳

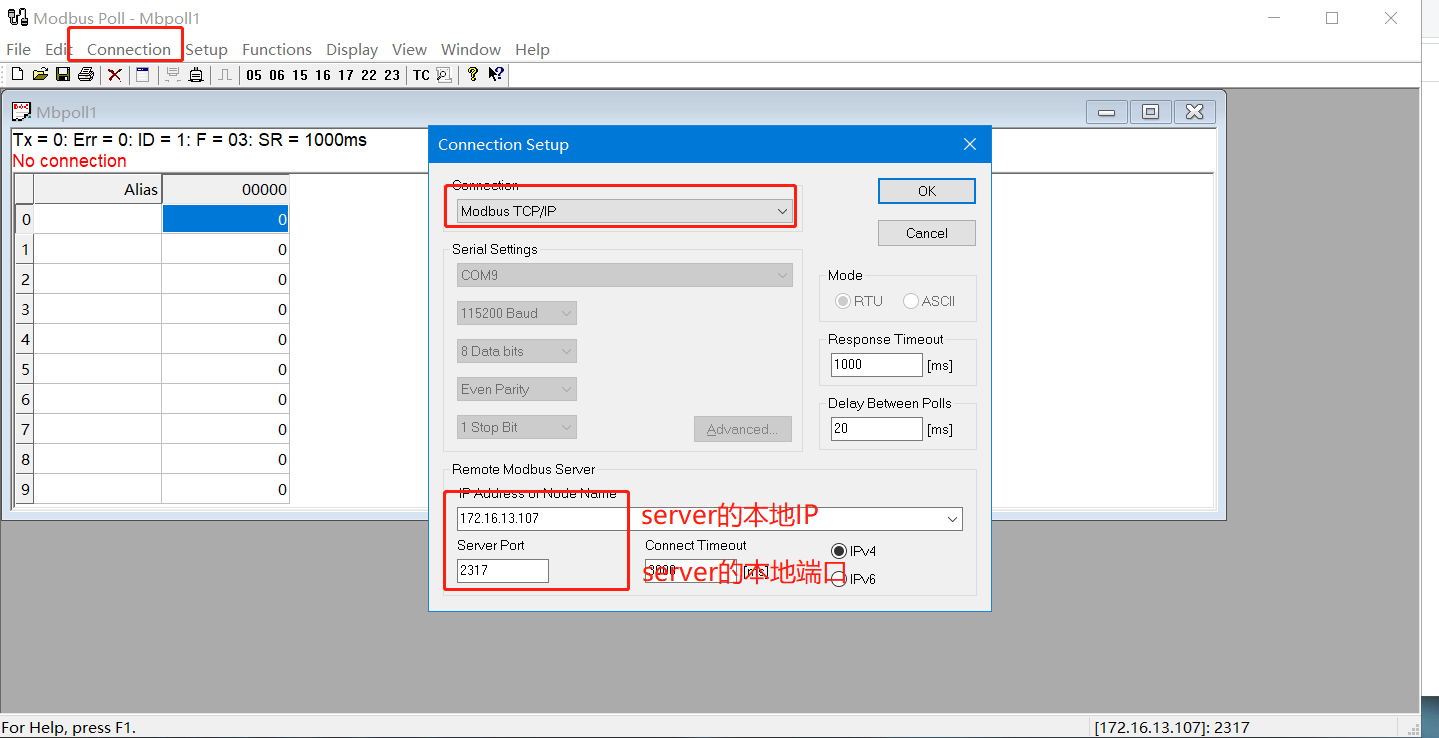

2、ModbusPoll參數設置：

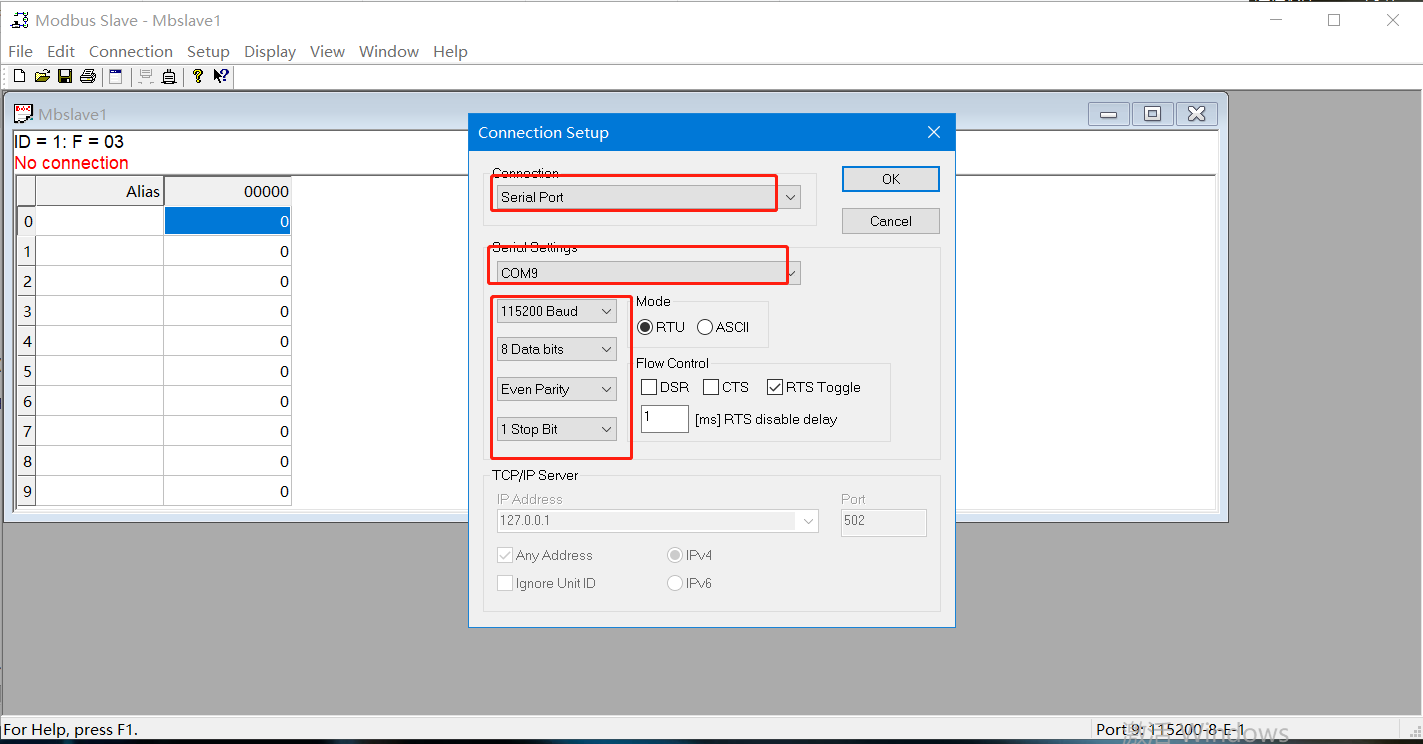

3、ModbusSlave參數設置：

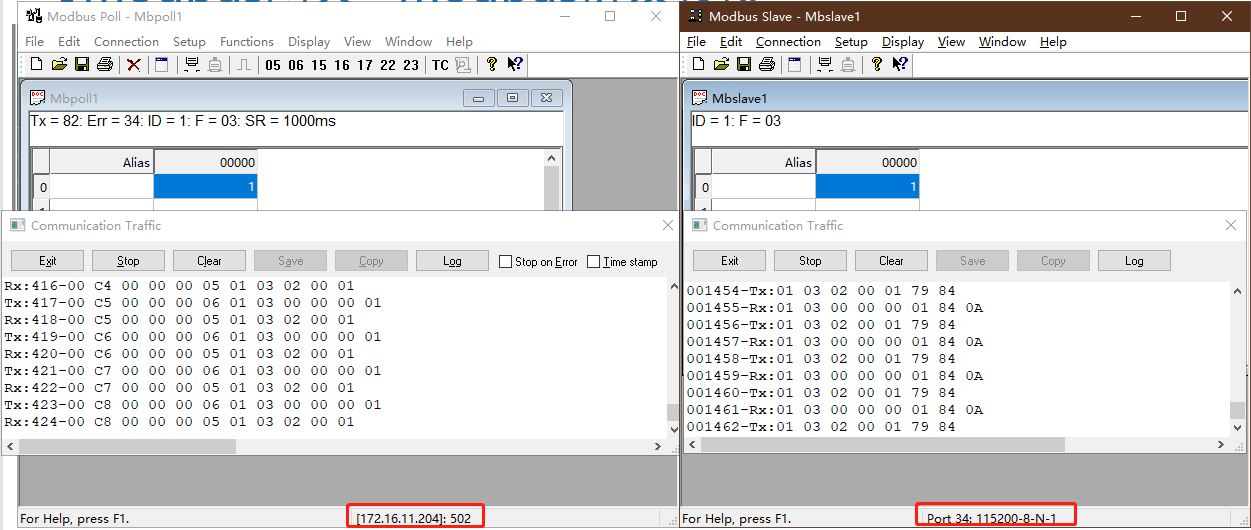

測試截圖：

四、modbus輪詢

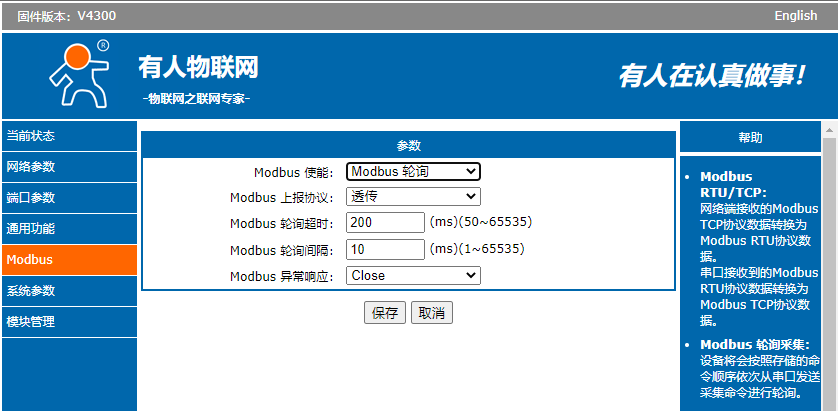

1、使能：modbus輪詢

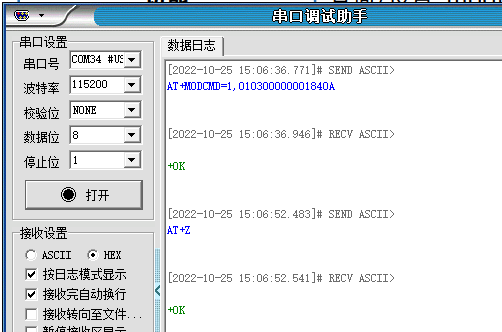

2、串口AT指令配置輪詢指令（最多5條，最大16字節/條）

指令設置格式為：AT+MODCMD==<index>,<cmd> //其中index為命令編號，取值1~5；cmd為設置和查詢的指令，Modbus-RTU 格式命令 16 位 HEX，此參數為空表示刪除

3、選擇上報協議：透傳/JSON

4、設置輪詢間隔

撰寫人：于冰
