說明書：http://aszzpc.com/Download/1256.html

硬件手冊：http://aszzpc.com/Download/1263.html

設置軟件：http://aszzpc.com/Download/257.html

調試助手：http://aszzpc.com/Download/27.html

虛擬串口軟件：http://aszzpc.com/Download/31.html

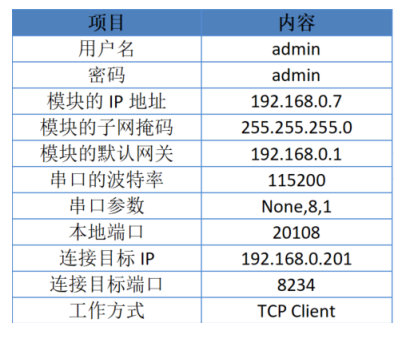

二、設備默認參數

表1

三、測試步驟 

以下測試USR-TCP232-S1模塊均在評估板上進行，評估板串口是RS232接口，評估板電源供電是5V。

  1.將 S1(USR-TCP232-S1，簡稱 S1下同)安裝在USR-TCP232-EVB評估板（簡稱評估板）上，通過串口線(或USB 轉RS232串口線)將評估板RS232接口與計算機相連接，通過網線將 S1的網口與PC 的網口相連接，檢測硬件連接無錯誤后，接入5V電源適配器，給評估板供電。觀察S1網口指示燈狀態是否正常：綠色燈常亮，黃色燈閃爍。

按路徑：控制面板---網絡和Internet---網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

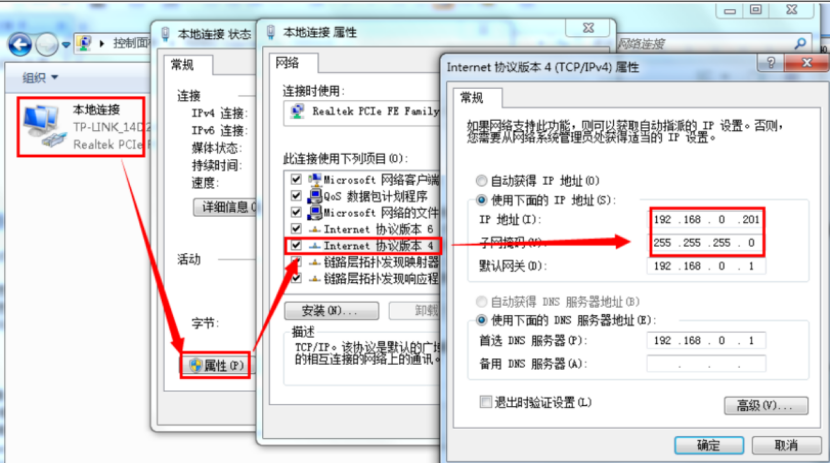

2. 給電腦設置靜態IP，要與S1的IP在同一個網段(S1默認參數見表1)。

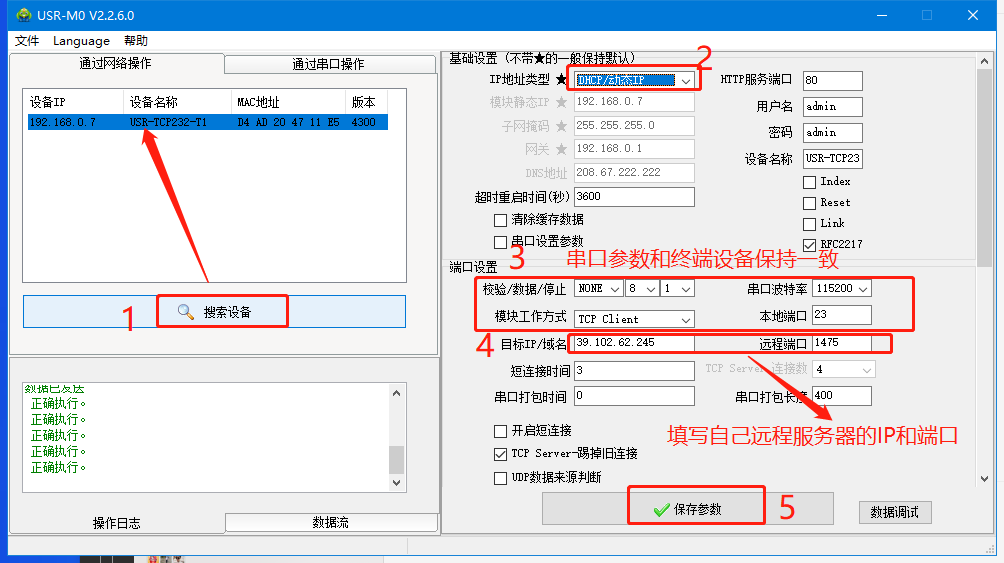

3. 點擊“搜索設備”當搜索列表中出現S1的設備后，單擊搜索到的設備，查看其配置信息(上圖為默認配置信息)。

需要把S1模塊的ip改成DHCP獲取，或者改成與交換機同網段的靜態ip。把串口參數、ip端口填好后，點擊保存參數，才能生效。

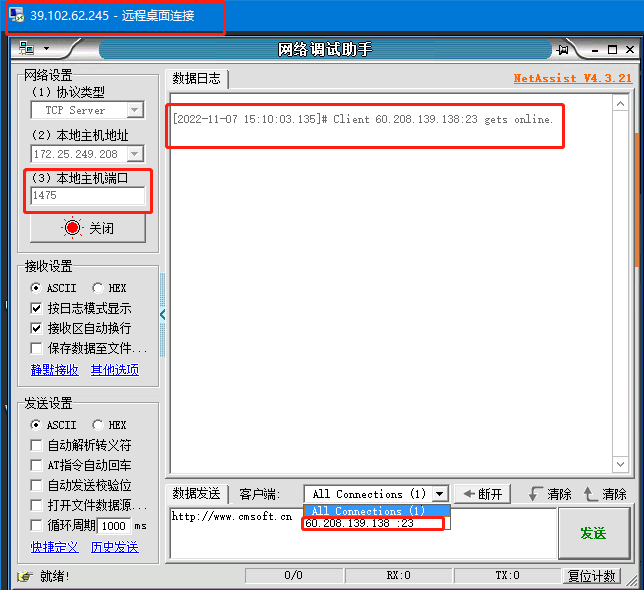

4. 接下來把S1模塊的網口接到可以上外網的交換機或者路由器上，將電腦接入相同的交換機路由器，在服務器上打開一個監聽端口的網絡助手進行測試，如下圖會顯示連接成功。

5. 如測試數據互通，表明通信正常。

編寫人：史瑋
