USR-G771短信透?jìng)髂Ｊ皆O(shè)置

一、資料下載

DR771說明書：http://aszzpc.com/Download/1051.html

DR771設置軟件：http://aszzpc.com/Download/826.html

DR771 AT指令集：http://aszzpc.com/Download/984.html

二、準備工作

DR771  數量一臺

手機卡 數量一張

USB轉485串口線 數量一個

電源適配器  數量一個

三、連接框圖

四、設置步驟

1、通過串口配置:打開設置軟件，選擇串口號/波特率/校驗/數據/停止位，打開串口

其中串口號可以在電腦的“設備管理器”中查看；

DR771模塊串口參數出廠默認是：115200,n,8,1

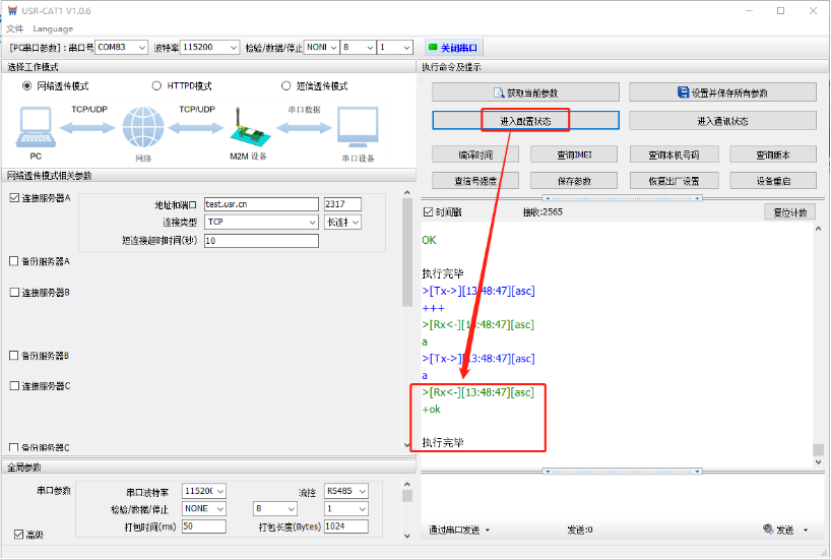

打開串口后，先點擊進入配置狀態，如果模塊能返回+ok的字符，說明電腦和模塊連接是沒有問題的；點擊”獲取當前參數”，可以看到DR771出廠默認的參數。

注意：只有work指示燈亮起，才能點擊進入配置狀態，否則無效。

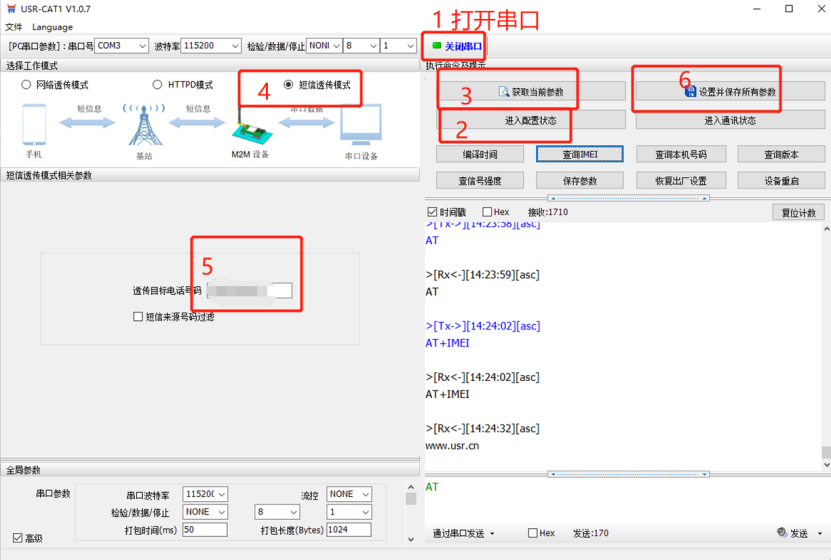

2、設置DR771的工作模式為短信透?jìng)髂Ｊ?/span>

按照紅色數字順序進行操作（若點擊配置狀態無法返回OK，點擊兩次通信狀態后再點擊一次配置狀態即可）

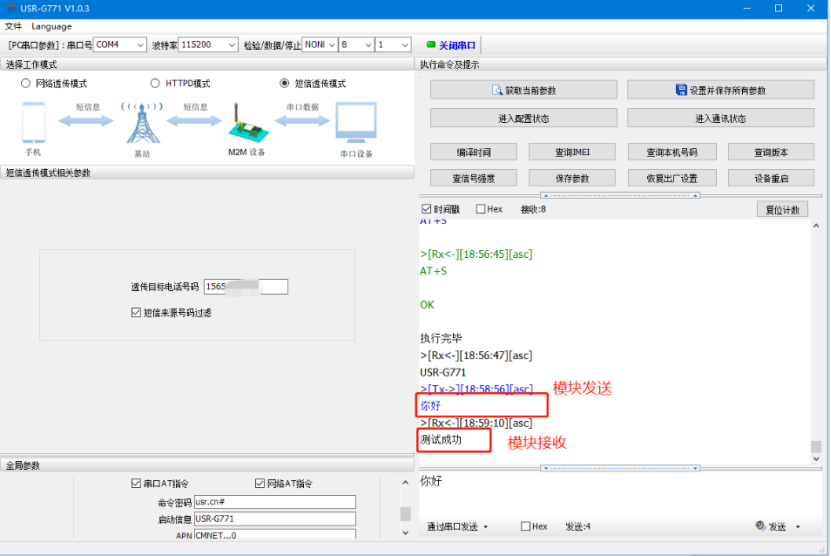

3、這時，模塊可以與目標手機號所在手機進行短信通信。發送數據“你好”，我們可以看到目標手機號接收到了該數據。我們從目標手機號發送數據“測試成功”，可以看到在模塊的串口端接收到了該數據
