USR-DR216主從模式通信配置案例

1：需要下載的軟件和說明書

產品說明書：http://aszzpc.com/Download/1149.html

配置軟件：http://aszzpc.com/Download/1153.html

TCP232-TES串口及網絡調試助手軟：http://aszzpc.com/Download/27.html
DR216與LG220集中器網關組網功能說明書：http://aszzpc.com/Download/1150.html

2：硬件連接

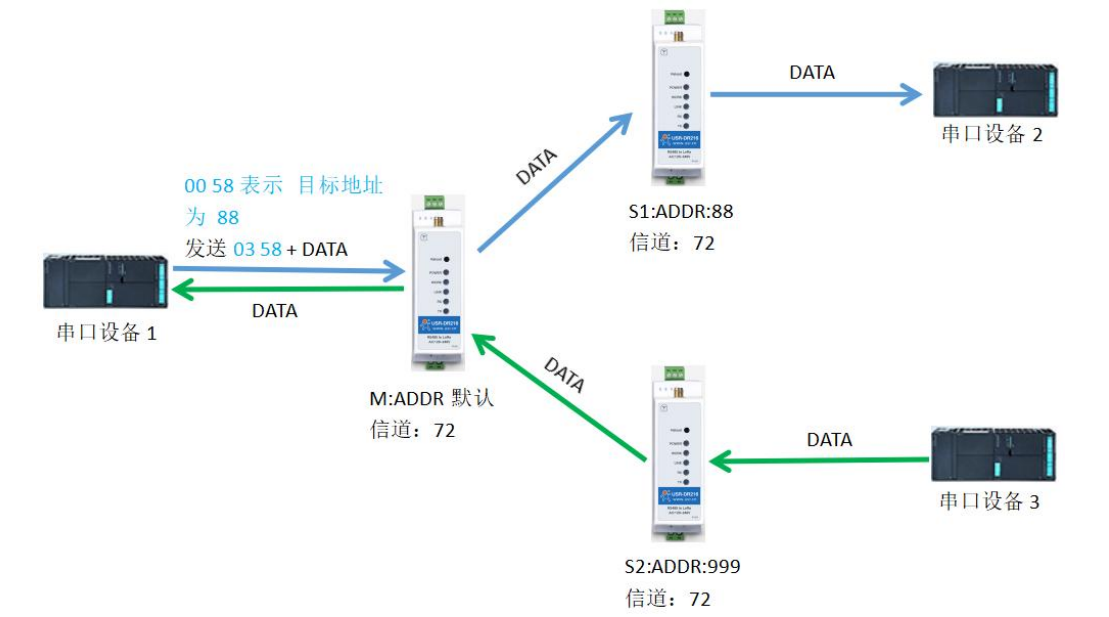

當一臺主機 M（目標地址（ADDR）：默認）向一臺從機 S1（目標地址（ADDR）：88）發送數據 DATA(123456), 則只需要按照 16 進制發送（00 58 31 32 33 34 35 36），則從機 S1 接收到數據（31 32 33 34 35 36）；從機 S2 向主機 M 直接發送 DATA(31 32 33 34 35 36)，主機 M 收到數據 DATA(31 32 33 34 35 36)。通信過程如下圖所示：

3：LG216參數設置

通訊雙方需滿足 3 個條件： l

速率等級相同（SPD） l

信道一致（CH） l

各個從機目標地址(ADDR)必須設置為不同， 主機為默認值即可

注：不同組，主機的速率、信道搭配方式必須保證不同l

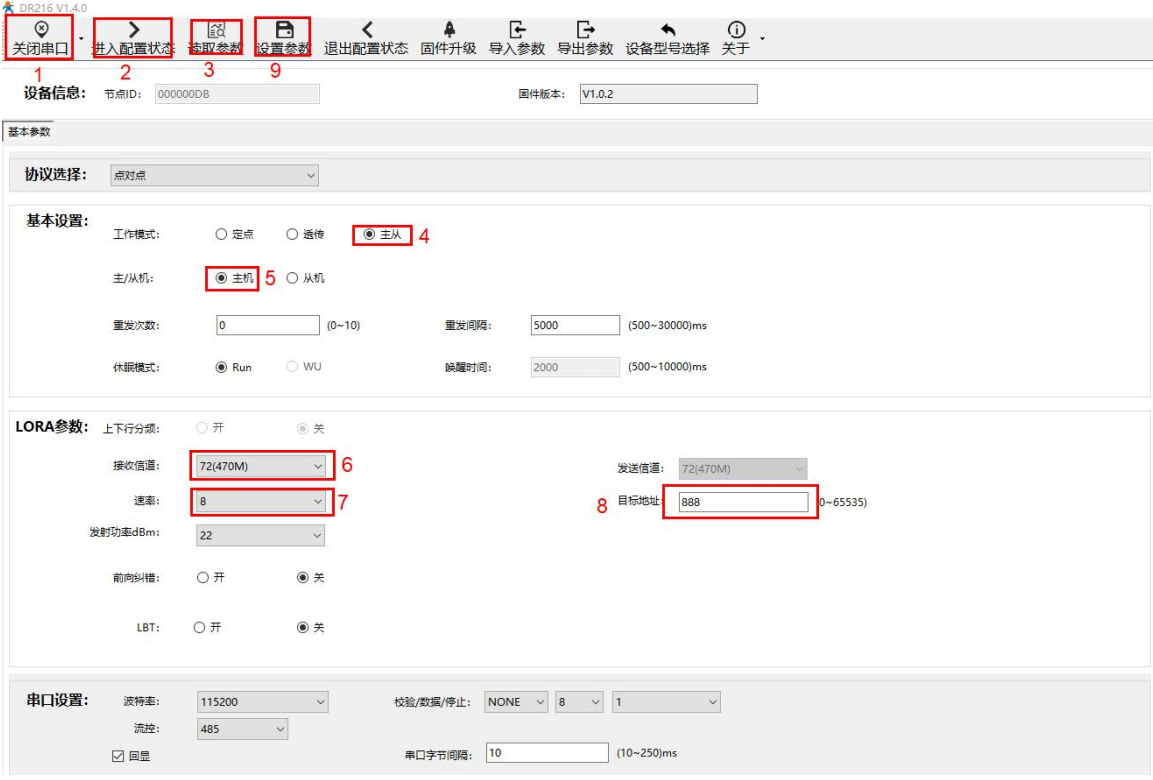

打開LoRa設置軟件，選擇LG216，依次點擊打開串口(選擇A、B對應的串口號，串口參數：115200,None，8,1,NFC)、進入配置狀態、讀取參數、配置上表中的參數、一鍵設置所有參數，關閉LoRa設置軟件。

模塊A設置為：主從模式、主機、速率8、信道72、目標地址888。

模塊B設置為：主從模式、從機、速率8、信道72、目標地址88。

注：若提示設置失敗，則重新點擊“一鍵設置所有參數”，再次進行設置；當設置成功后想要再次進行參數修改，需要重新進入配置狀態。

4、數據測試

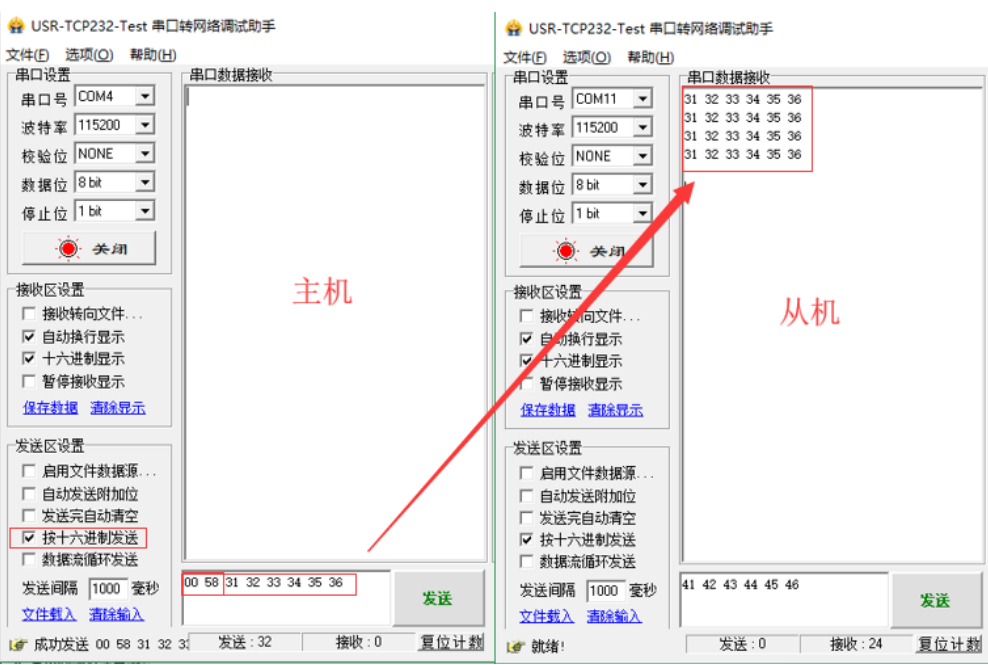

啟動兩個USR-TCP232-Test（模擬串口設備1,2）分別連接LoRa數傳終端A、B的串口，使用串口設備1發送數據串口設備2可接收數據（反之亦然），

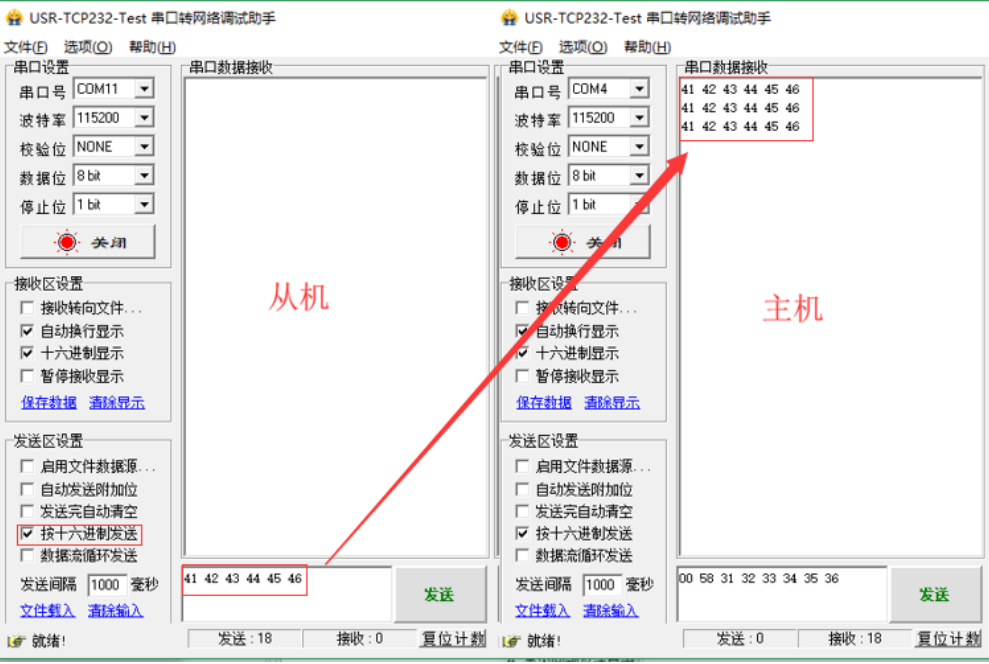

通信效果如下圖所示：
