LG220 連接MQTT服務器主動下發

USR-LG220所有資料可登入下載：http://aszzpc.com/Search/getList/keyword/LG220/

一、硬件連接

1、需要準備的物品：

USR-LG220        1個

USR-LG206-L-C     1個

485/232轉USB    1個
12V電源適配器   2個

筆記本電腦       1臺
2、硬件連接：
第一步：給USR-LG220插好WIFI天線、4G天線和所有LORA天線，然后給USR-LG220提供一個可以訪問外網的網絡（4G/WAN）；

第二步：USR-LG220接12V電源適配上電，電腦連接USR-LG220的WiFi；
第三步：USR-LG206-L-C的232/485串口轉USB接電腦，然后接12V電源適配上電。

二、設置節點

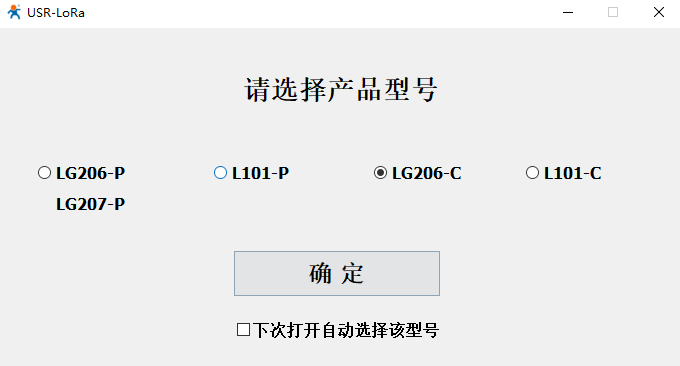

這里以有人LoRa終端USR-LG206-L-C為例。使用串口線連接LoRa終端的RS232接口與電腦，打開USR_LoRa軟件（http://aszzpc.com/Down/USR_LoRa_SET-V1.0.8.rar），選擇LG206-C。

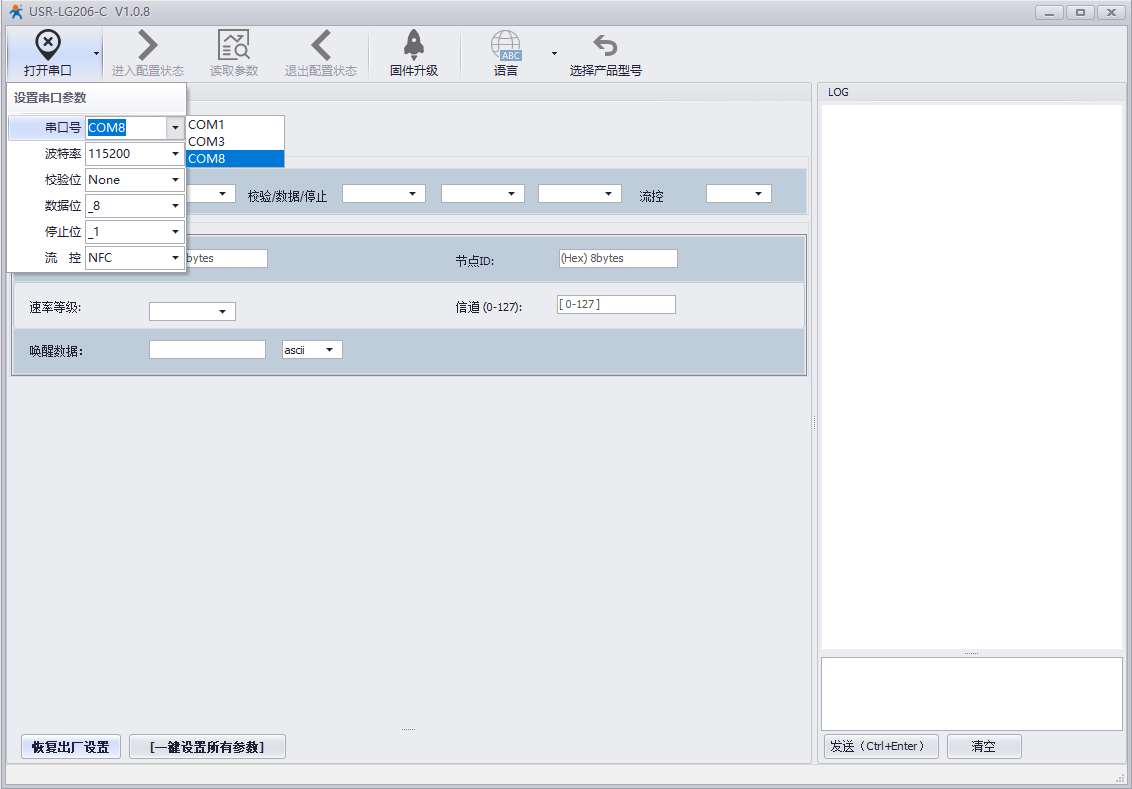

找到相應的串口號并打開，默認參數為： 波特率 115200、無校驗、8 位數據位、1 位停止位。

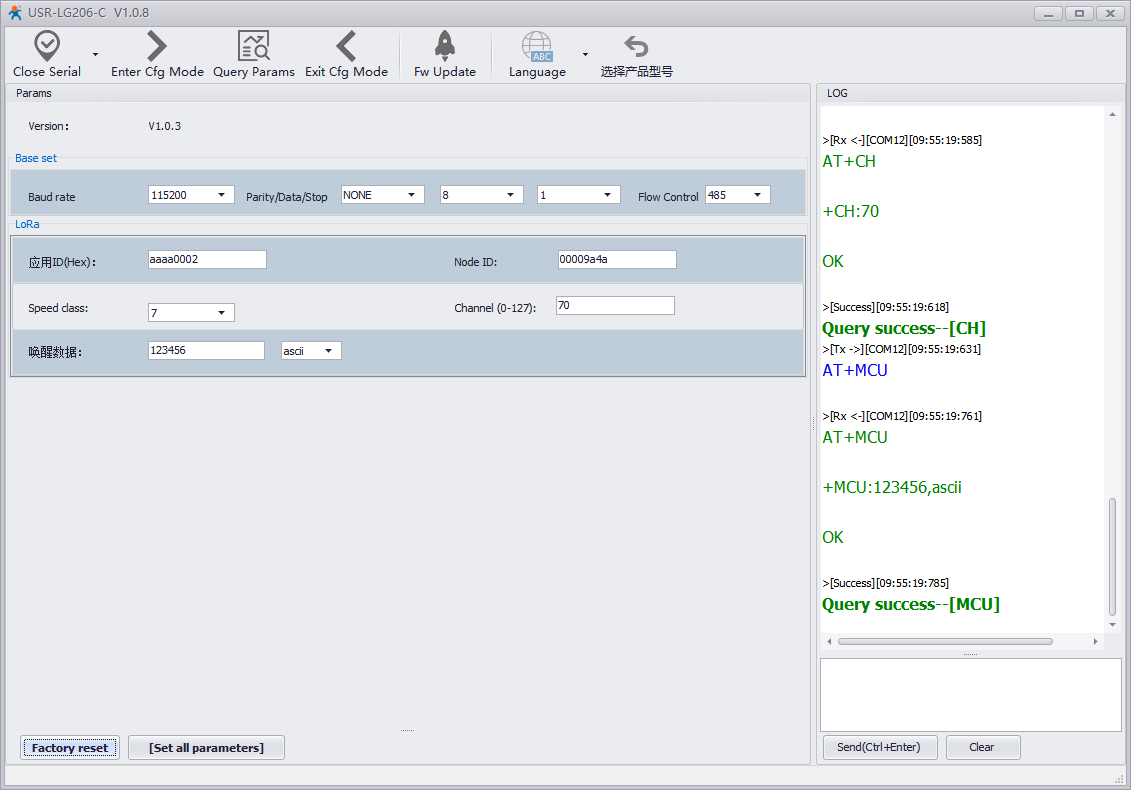

先點擊“進入配置狀態”然后點擊“讀取參數”。

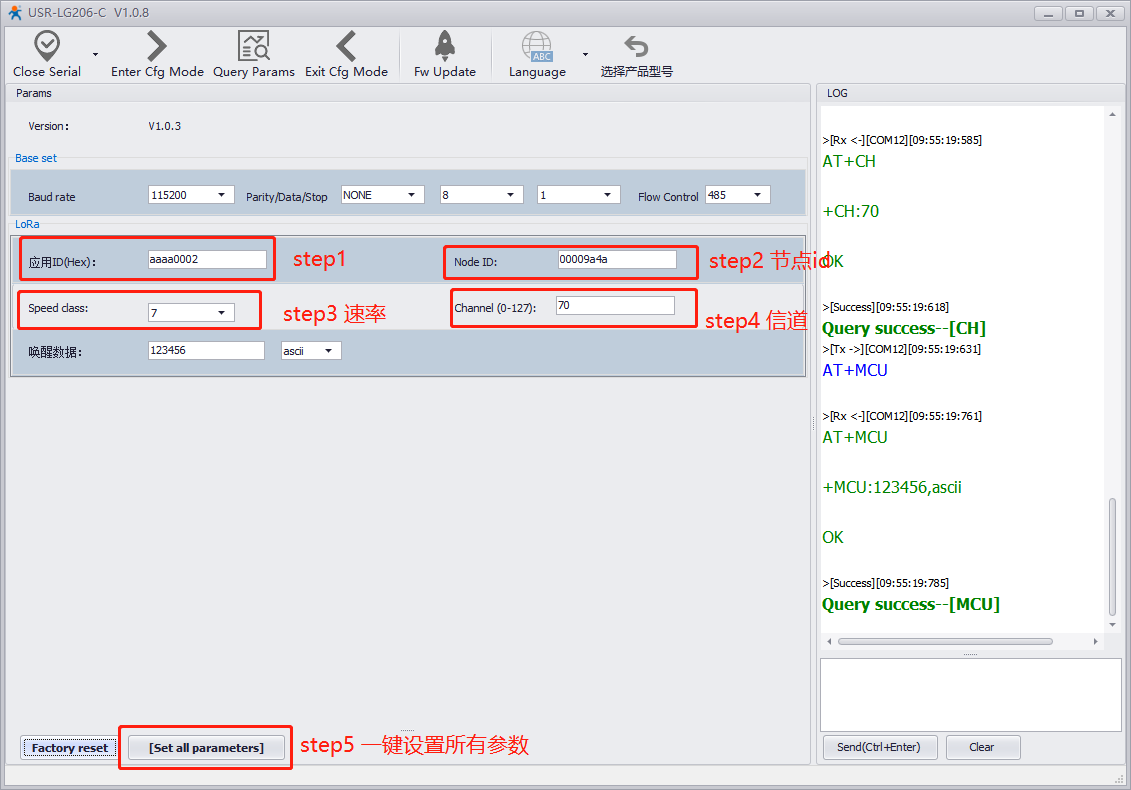

設置應用ID、信道、速率。在下圖所示區域設置應用ID為aaaa0002、速率等級設為7、信道設為70，然后點擊“一鍵設置所有參數”。應用ID要與集中器設置的應用ID一致,信道要與集中器通道1設置的信道一致，速率要與集中器通道1設置的速率一致，在同一個集中器的LoRA網絡內節點的應用ID要保證唯一。節點ID為206標簽上表示的ID. 設置完成關閉串口。

三、設置集中器

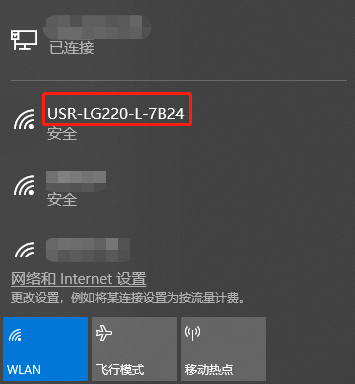

（1）使用集中器配套的電源適配器給集中器供電，集中器上電啟動完成后用PC或手機可以搜索到集中器的WIFI熱點，默認的SSID為USR-LG220-L-xxxx，xxxx為集中器MAC地址的后四位。

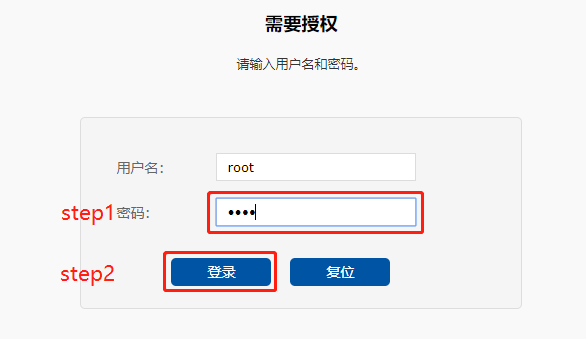

（2）連接WIFI，初始密碼為aszzpc.com,連接成功，打開瀏覽器，地址欄輸入192.168.1.1，回車即可進入登陸界面。輸入密碼（初始密碼為root）即可進入集中器配置網頁。

（3）用戶可使用網頁配置私有服務器相關內容，連接協議選擇MQTT。

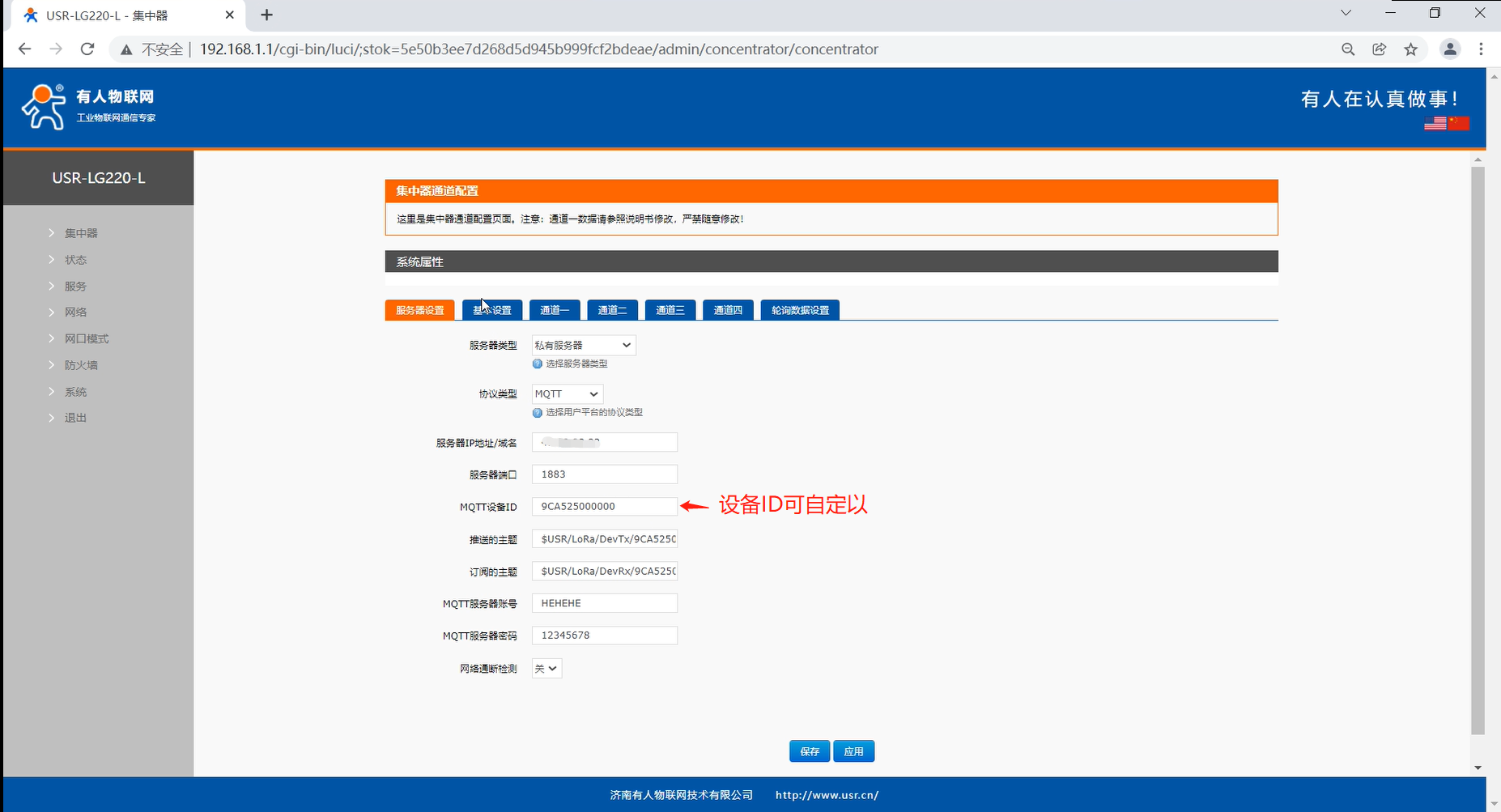

服務器配置項包括：服務器 IP地址/域名、服務器端口、MQTT設備ID、推送/訂閱的主題、MQTT服務器賬號和密碼，具體設置位置請參看下圖：

? 服務器類型選擇私有服務器，如果需要云監測功能請選擇私有服務器+云監測

? 協議類型選擇 MQTT

? 服務器 IP 地址/域名：要連接的服務器 IP 地址或域名

? 服務器端口：要連接的 MQTT 服務器端口

? MQTT 設備 ID：用戶設備 ID，自定義

? 推送的主題：設置 MQTT 推送的主題

? 訂閱的主題：設置 MQTT 訂閱的主題

? MQTT 服務器賬號：如果 MQTT 開啟了用戶名驗證，請正確填寫用戶名

? MQTT 服務器密碼：如果 MQTT 開啟了密碼驗證，請正確填寫密碼

? 注：MQTT 設置的內容，最大長度 64 字節；設置完成點擊應用后 20 秒生效。

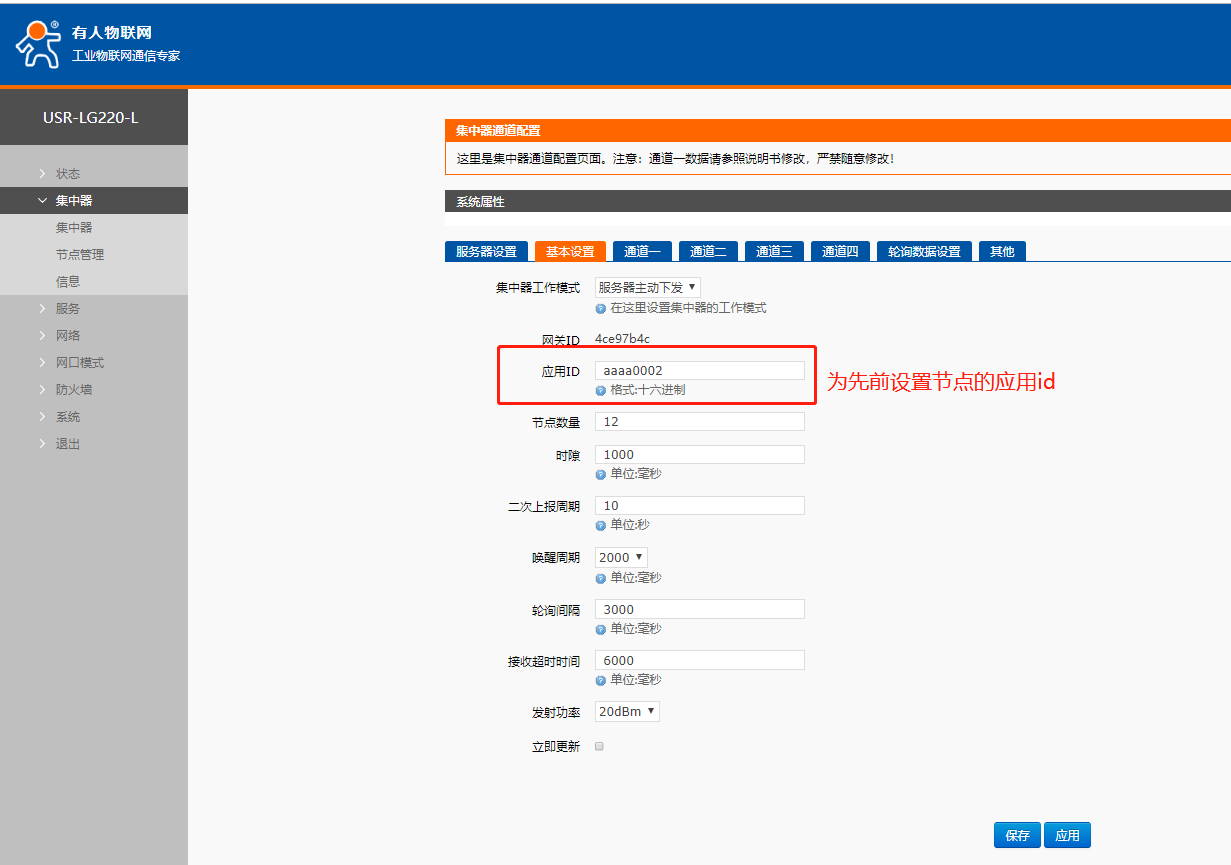

（4）設置集中器的應用ID，依次點擊集中器，基本設置，應用ID，設置應用ID和lora相同。最后保存應用。

應用ID為lora節點206之前要設置的應用ID。

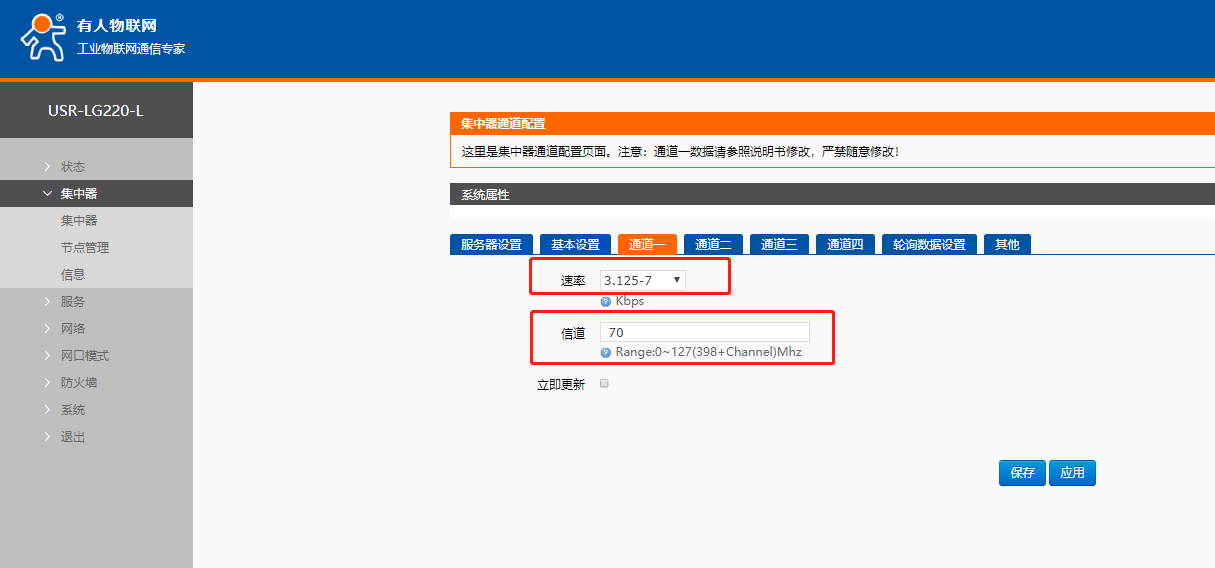

（5）設置集中器的信道和速率，依次點擊集中器，通道一設置速率和信道和lora相同，點擊保存應用，通道二、三、四中設置的速率與信道各不相同，且都與通道一不同。

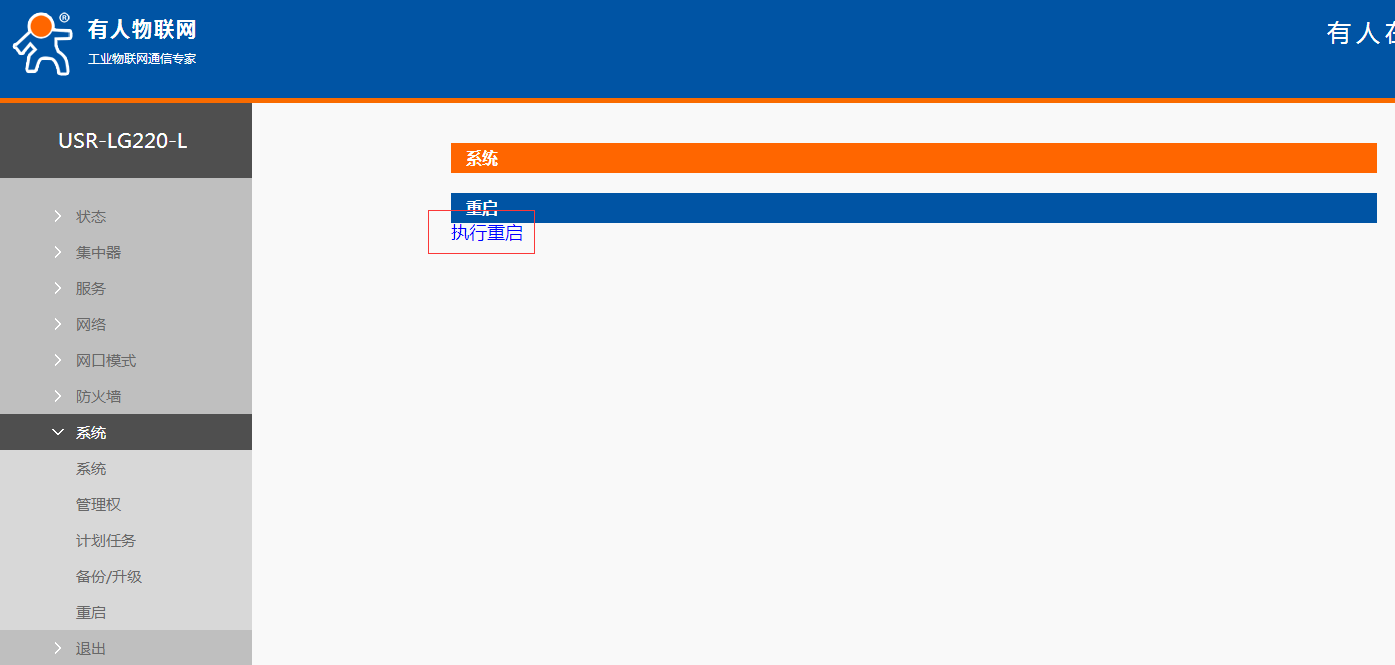

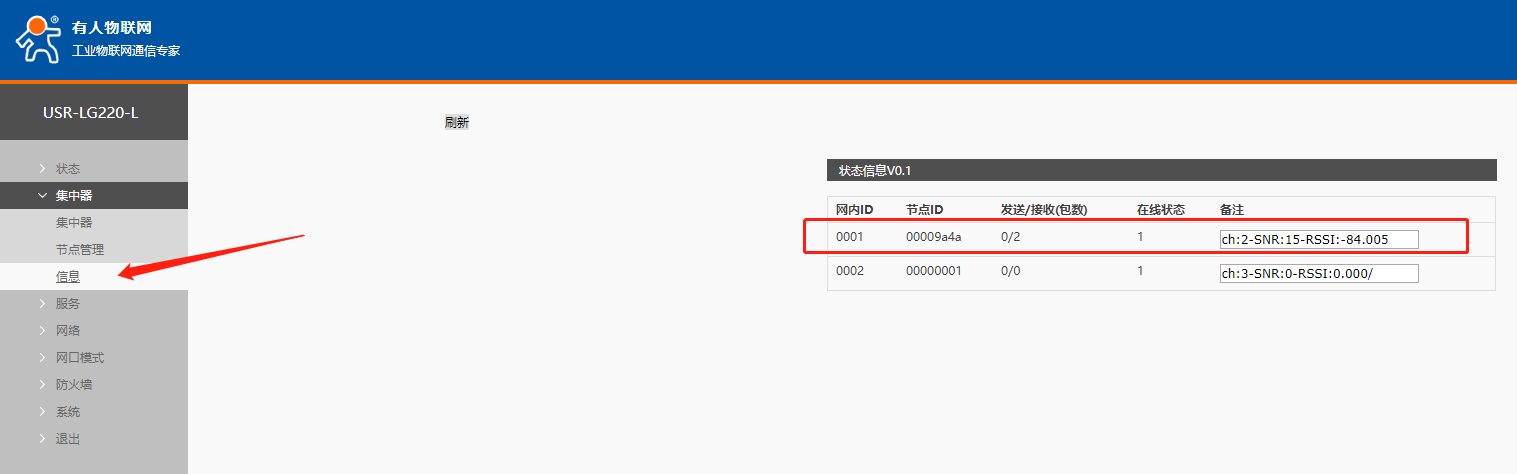

（6）點擊系統—重啟，執行重啟。重啟完畢登陸集中器在集中器—信息 可參看加入的節點信息，串口助手會顯示連接對象ip與端口號。

四、數據測試

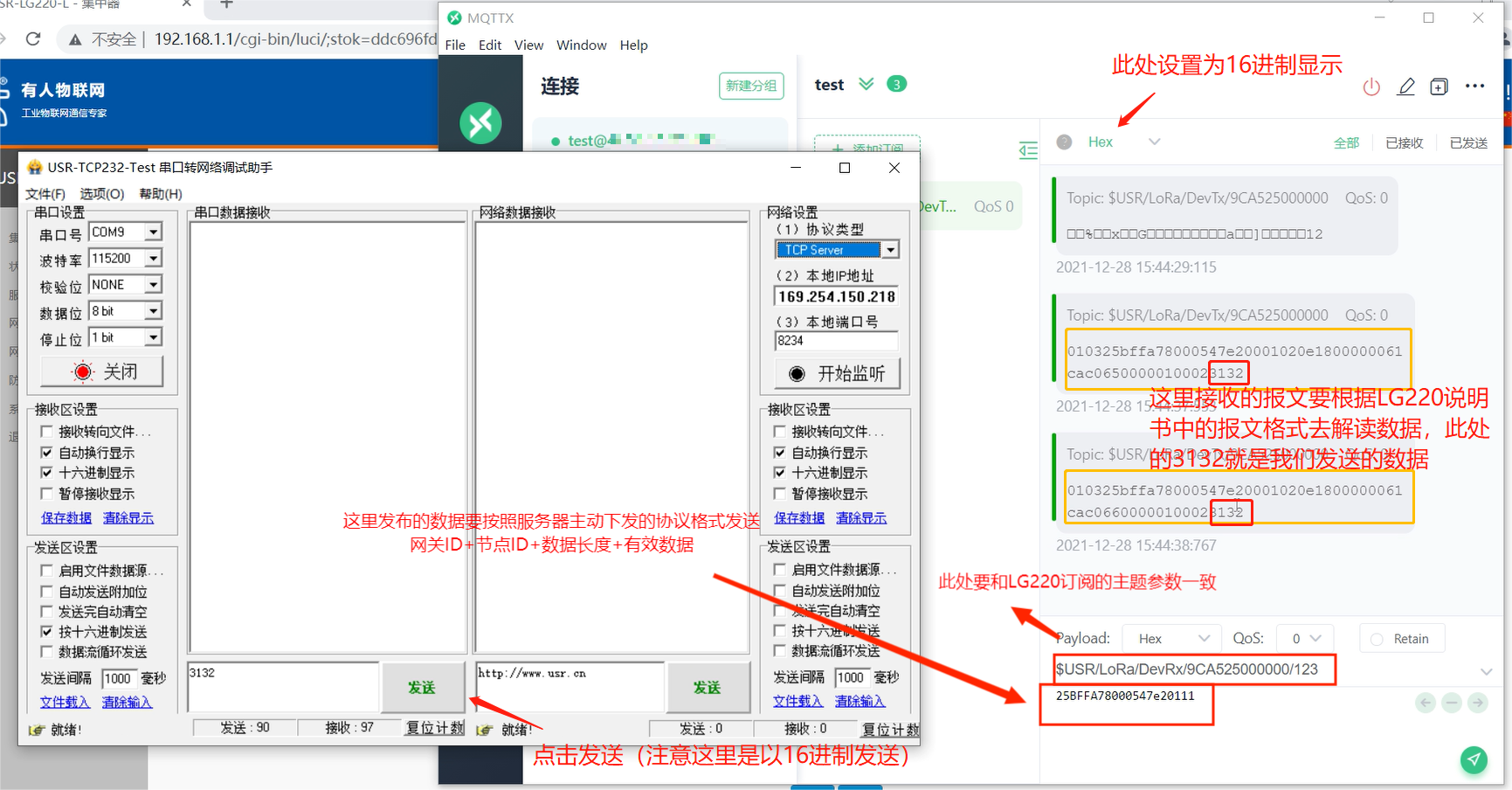

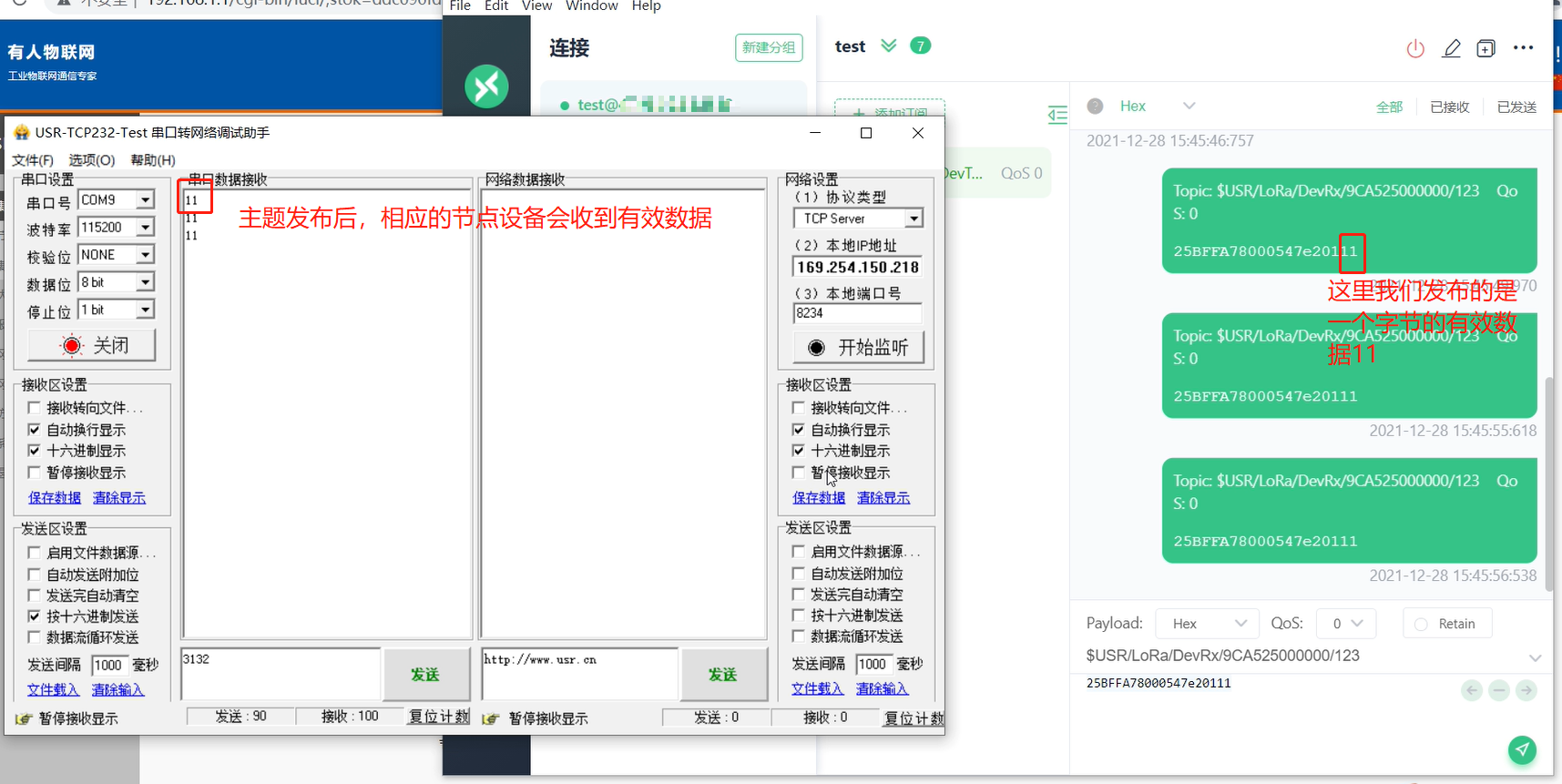

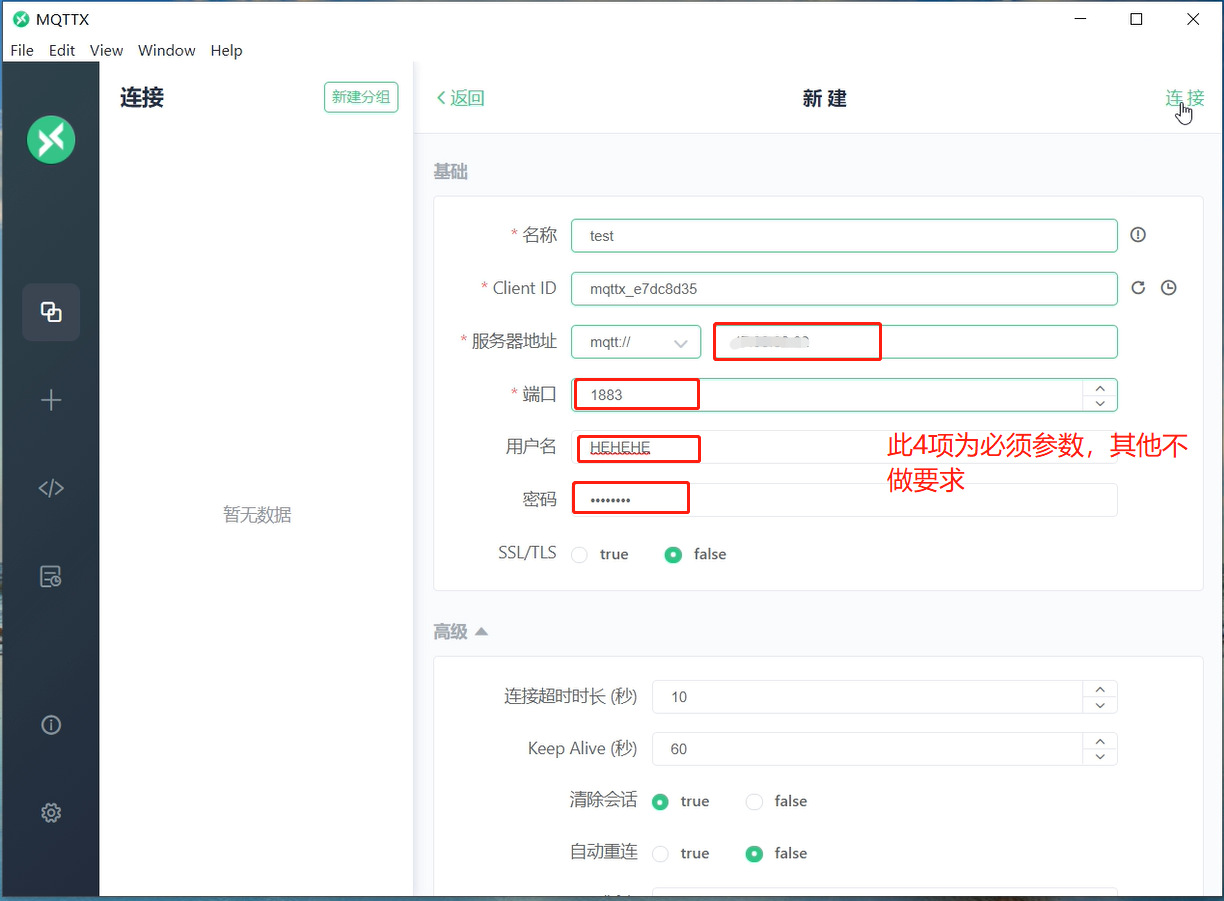

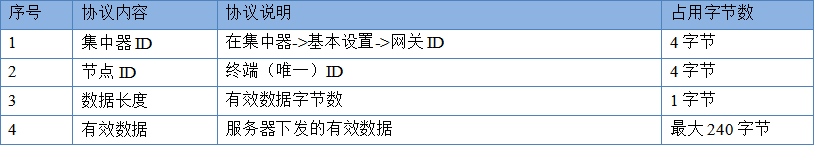

Lora節點串口連接電腦，打開串口，數據下發要遵循集中器與服務器傳輸協議（服務器主動下發）

LG220說明書第23頁有上報與下發協議可以參考：http://aszzpc.com/Down/USR-LG220-L_V1.1.2.pdf

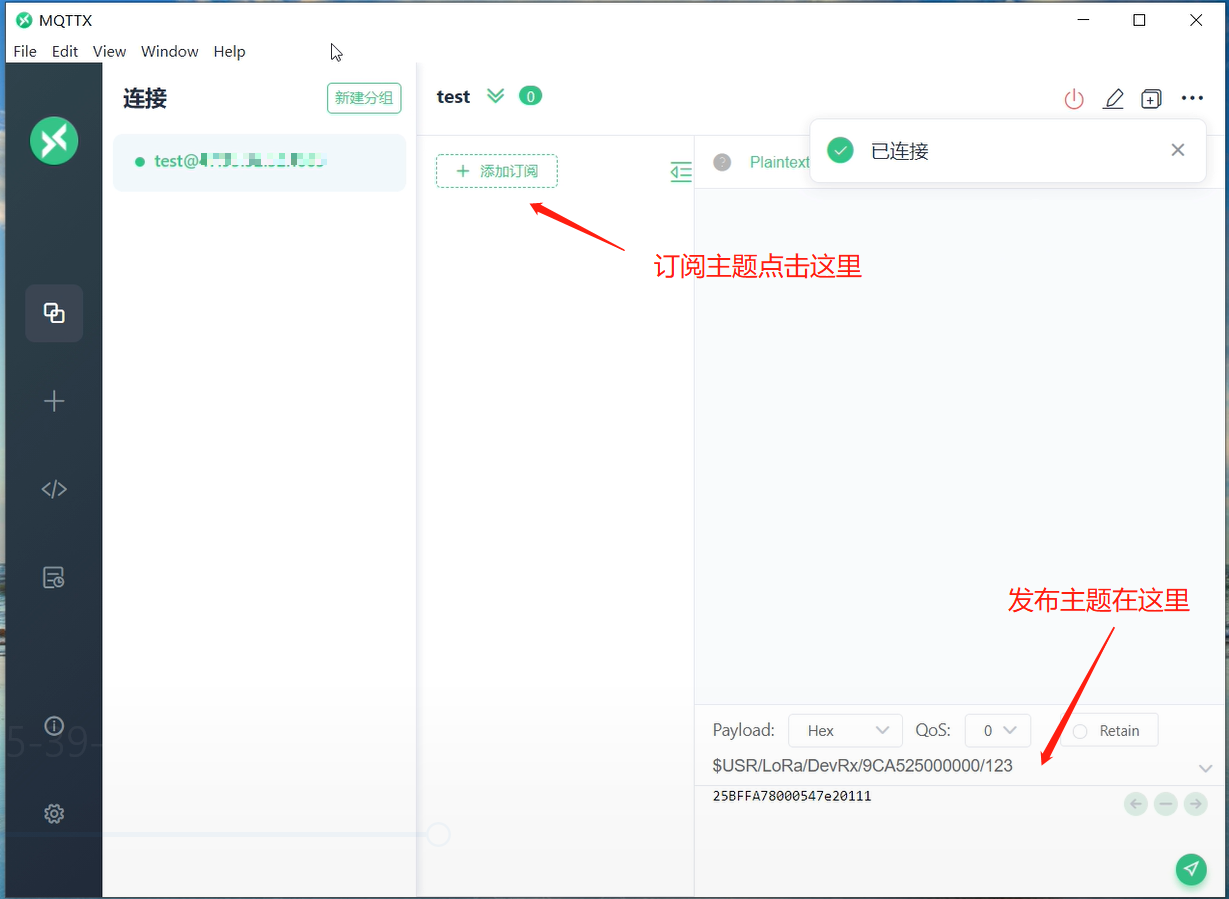

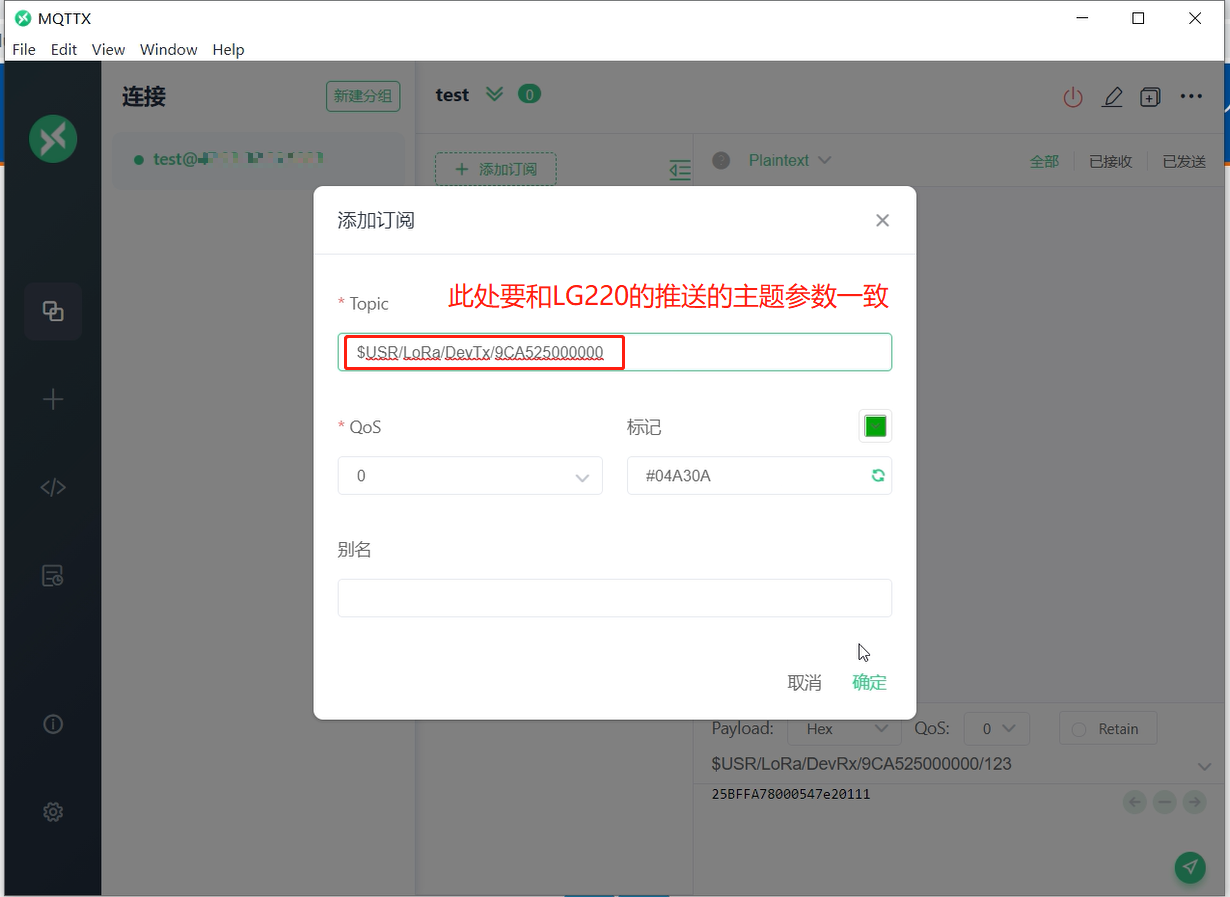

USR-LG220發布主題：

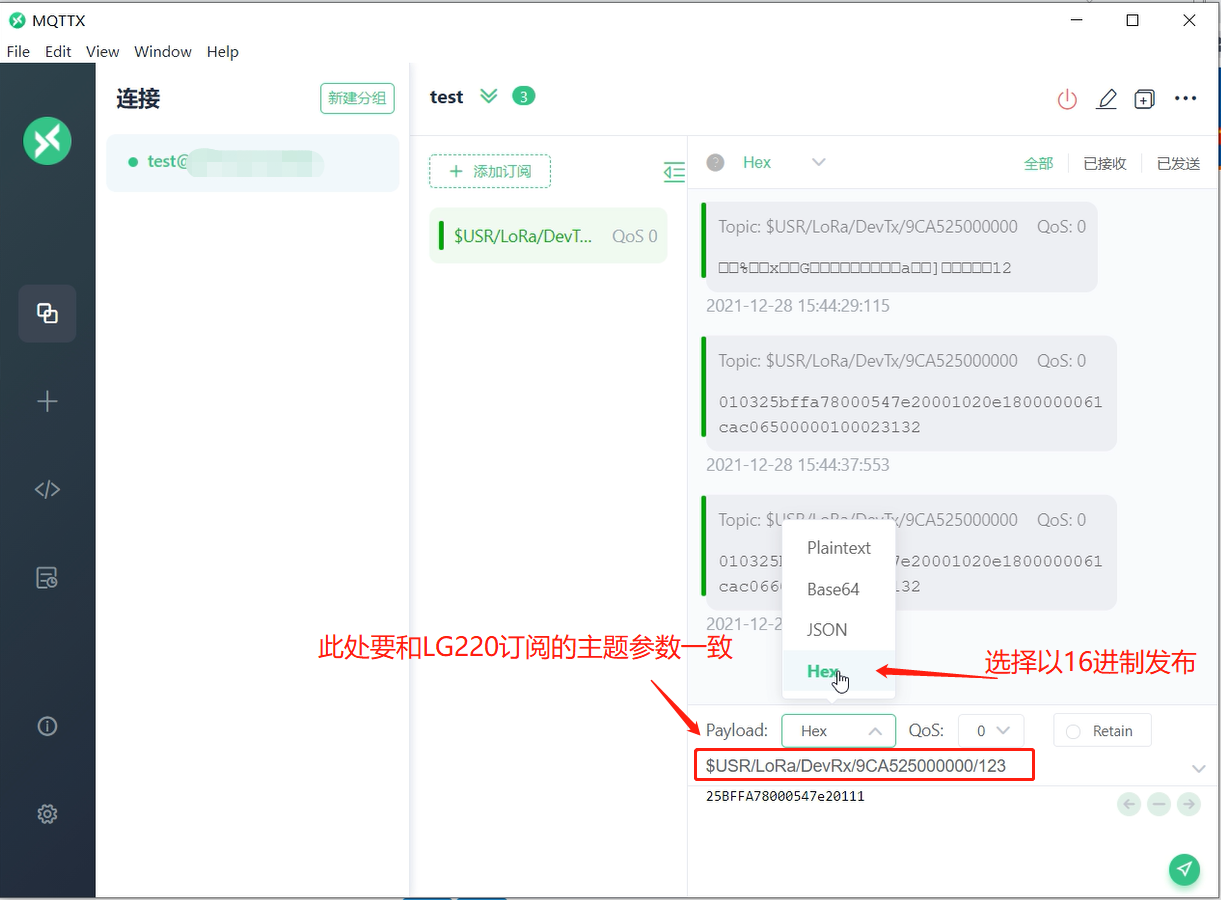

USR-LG220訂閱主題
