  1：需要下載的軟件和說明書

  lora終端產品說明書

  lora DTU 配置軟件

  USR-TCP232-TEST串口及網絡調試助手軟件

  2：硬件連接

  使用RS232串口線分別將LoRa數傳終端A、B接入串口設備(以PC機代替)，給LoRa數傳終端裝上天線，然后給LoRa數傳終端上電。

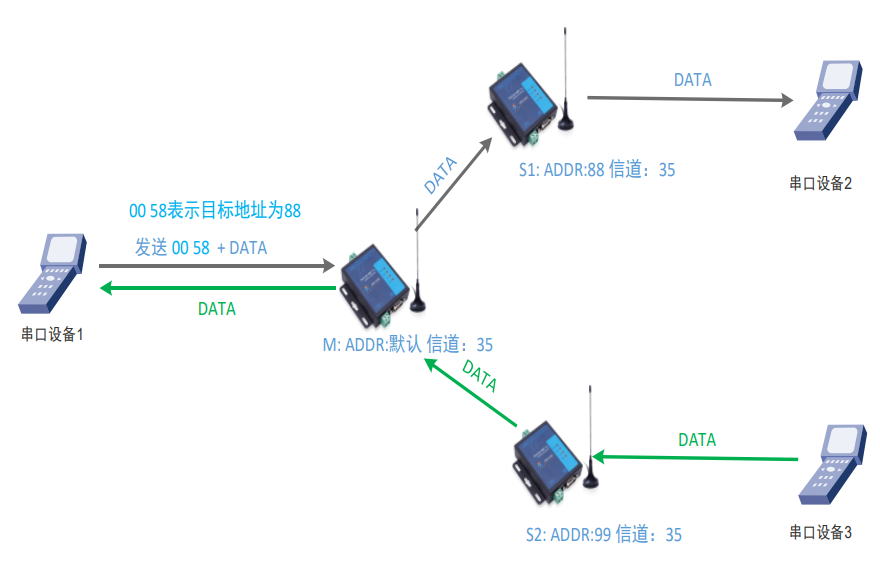

  主從模式數據通信拓?fù)鋱D

  3：LG206參數設置

  通訊雙方需滿足 3 個條件：

  速率等級相同(SPD)

  信道一致(CH)

  各個從機目標地址(ADDR)必須設置為不同， 主機為默認值即可

  注：不同組，主機的速率、信道搭配方式必須保證不同

  打開LoRa設置軟件，選擇LG206-L-P-H10，依次點擊打開串口(選擇A、B對應的串口號，串口參數：115200,None，8,1,NFC)、進入配置狀態、讀取參數、配置上表中的參數、一鍵設置所有參數，關閉LoRa設置軟件。

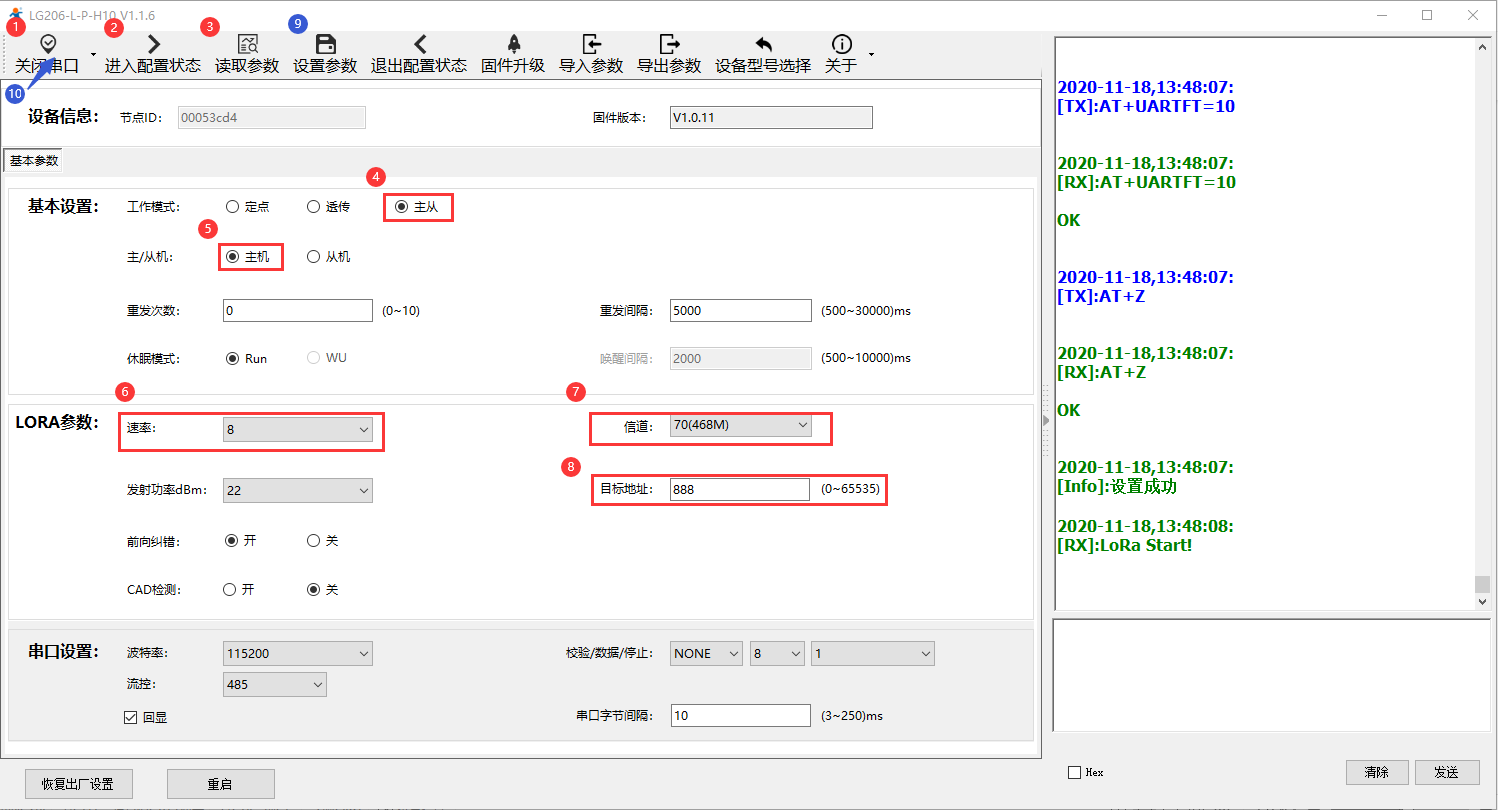

  模塊A設置為：主從模式、主機、速率8、信道70、目標地址888。

  主機參數設置

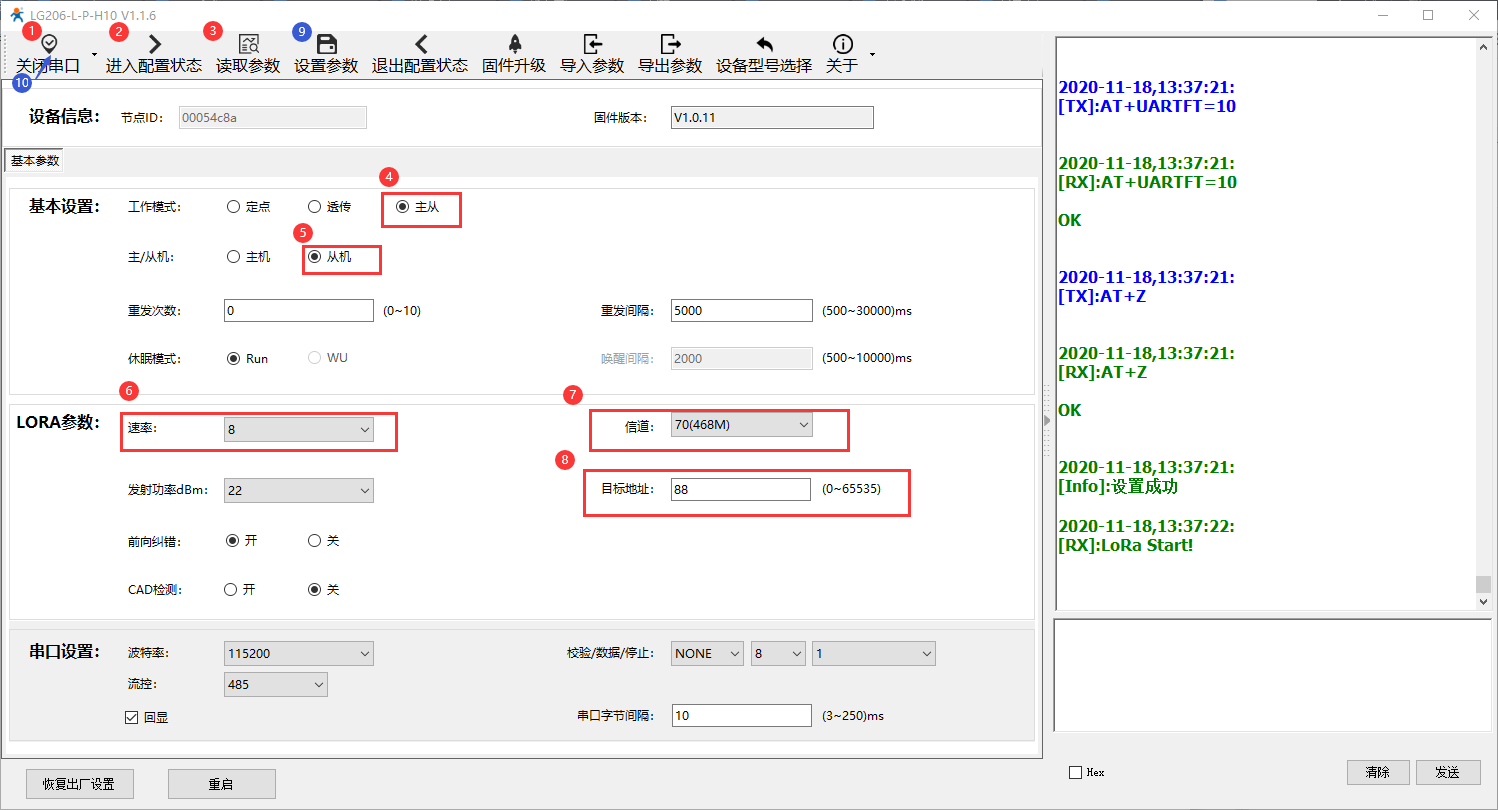

  模塊B設置為：主從模式、從機、速率8、信道70、目標地址88。

  從機參數設置

  4、數據測試

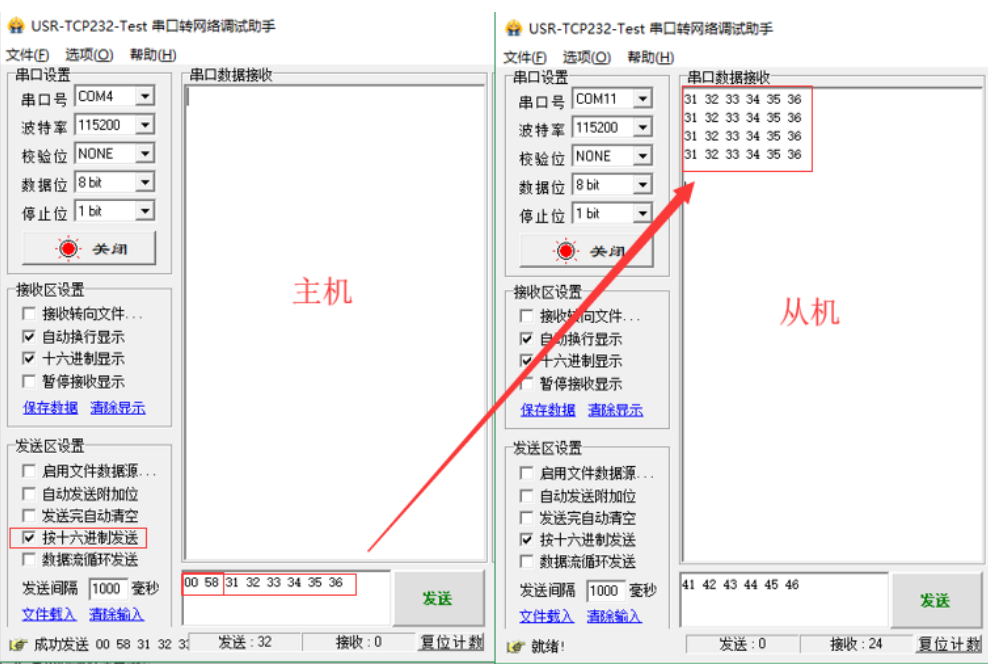

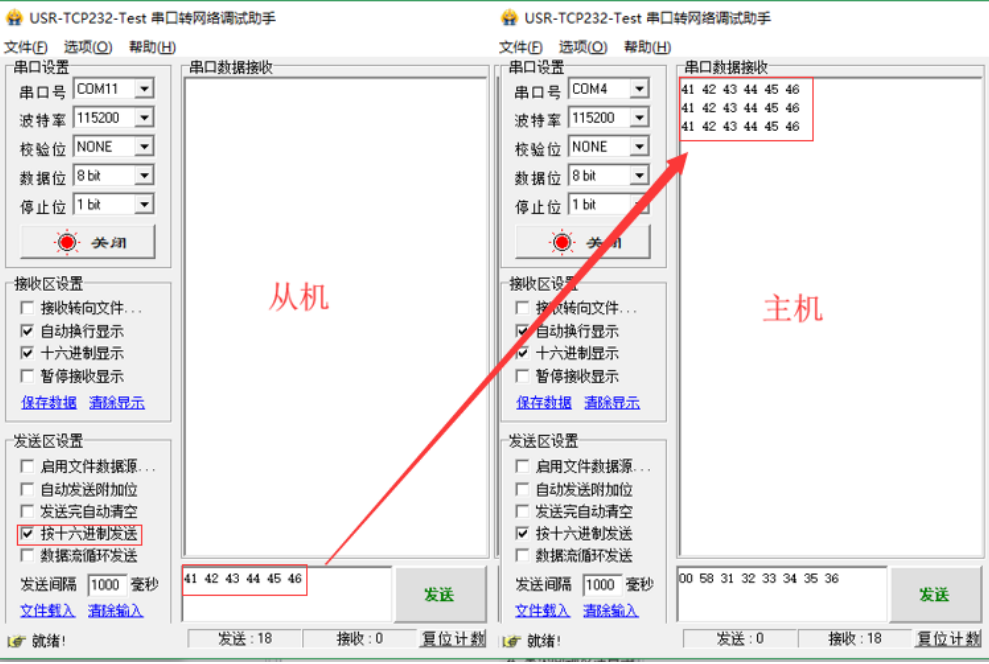

  啟動兩個USR-TCP232-Test(模擬串口設備1,2)分別連接LoRa數傳終端A、B的串口，使用串口設備1發送數據串口設備2可接收數據(反之亦然)，

  通信效果如下圖所示：
