　　一、資料說明

　　PLCNET510說明書

　　PLCNET510設置軟件

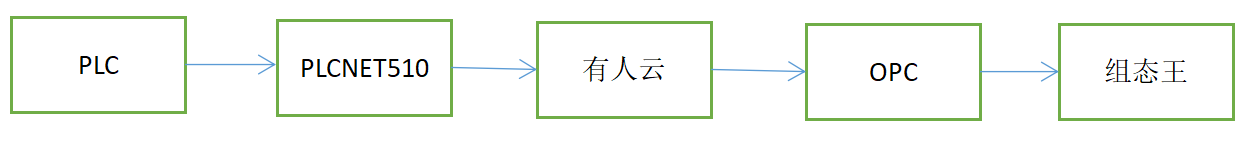

　　二、網絡拓撲圖

　　三、連接設置

　　將準備好的SIM卡插入設備，接入4G天線和WiFi天線，PLC云網關PLCNET510的LAN口通過網線直連PLC的網口，注意PLCNET510的LAN口IP和PLC的網口IP設置為同一網段，使用電源適配器給設備上電。

　　四、操作步驟

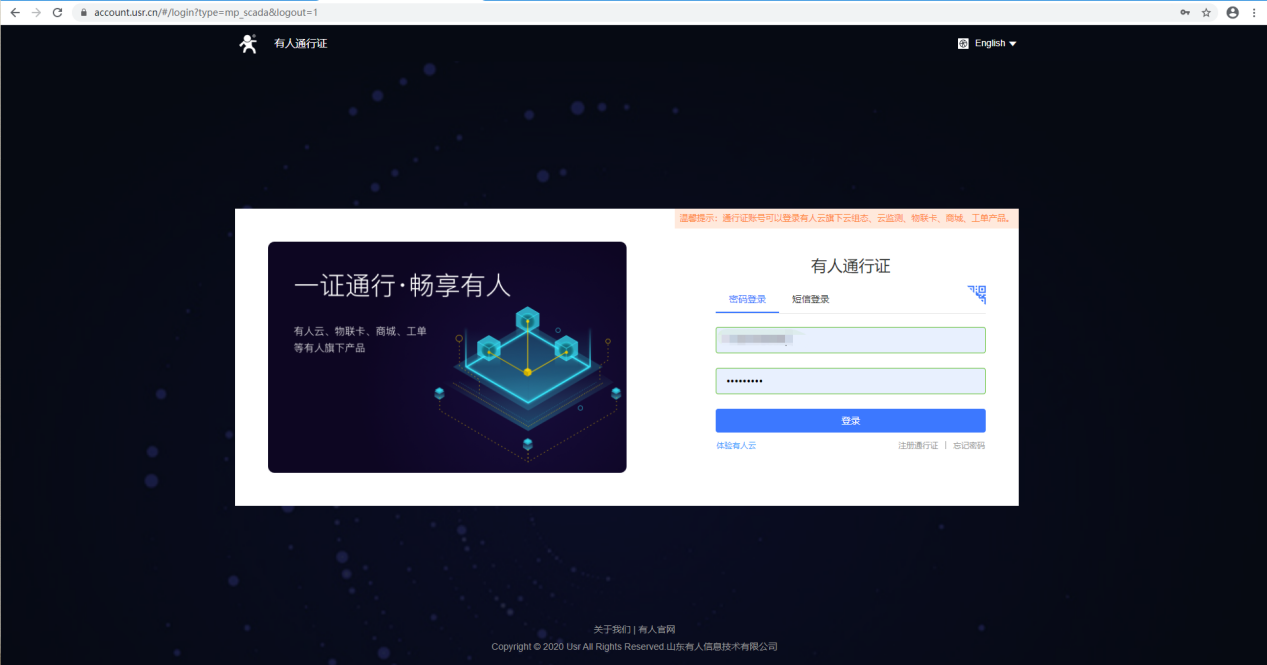

　　1.注冊有人云賬號登錄有人云平臺

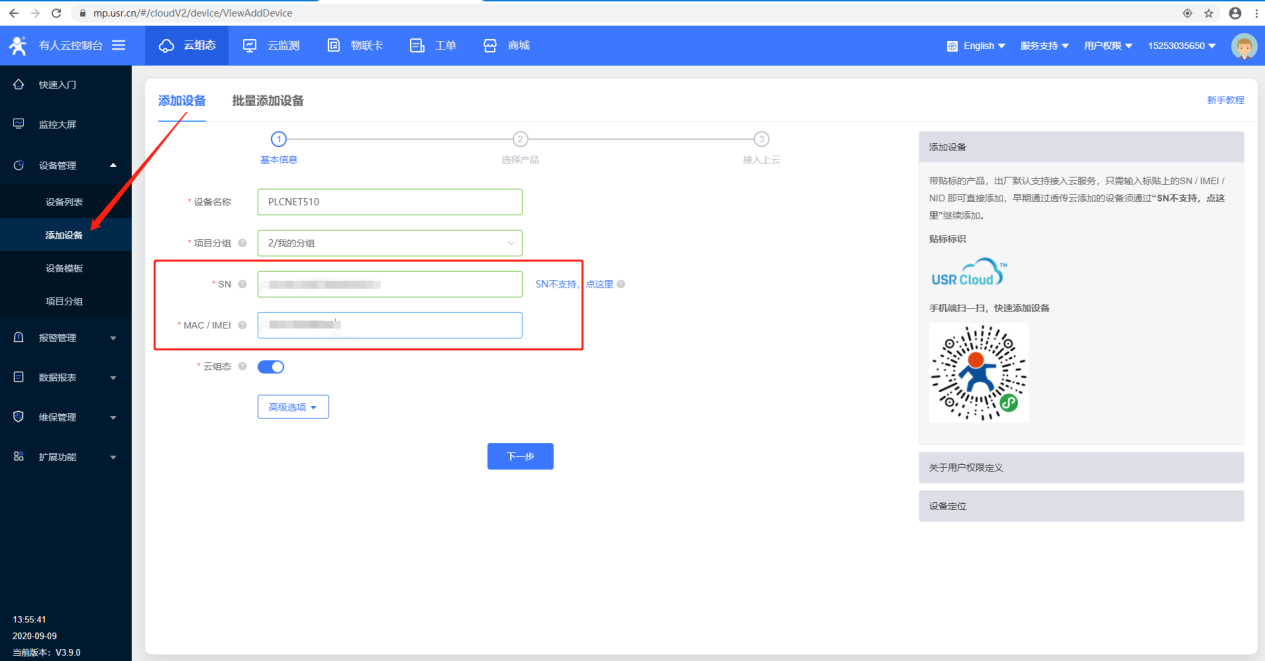

　　2.添加設備，使用PLCNET510背面標簽的MAC和SN添加，點擊下一步

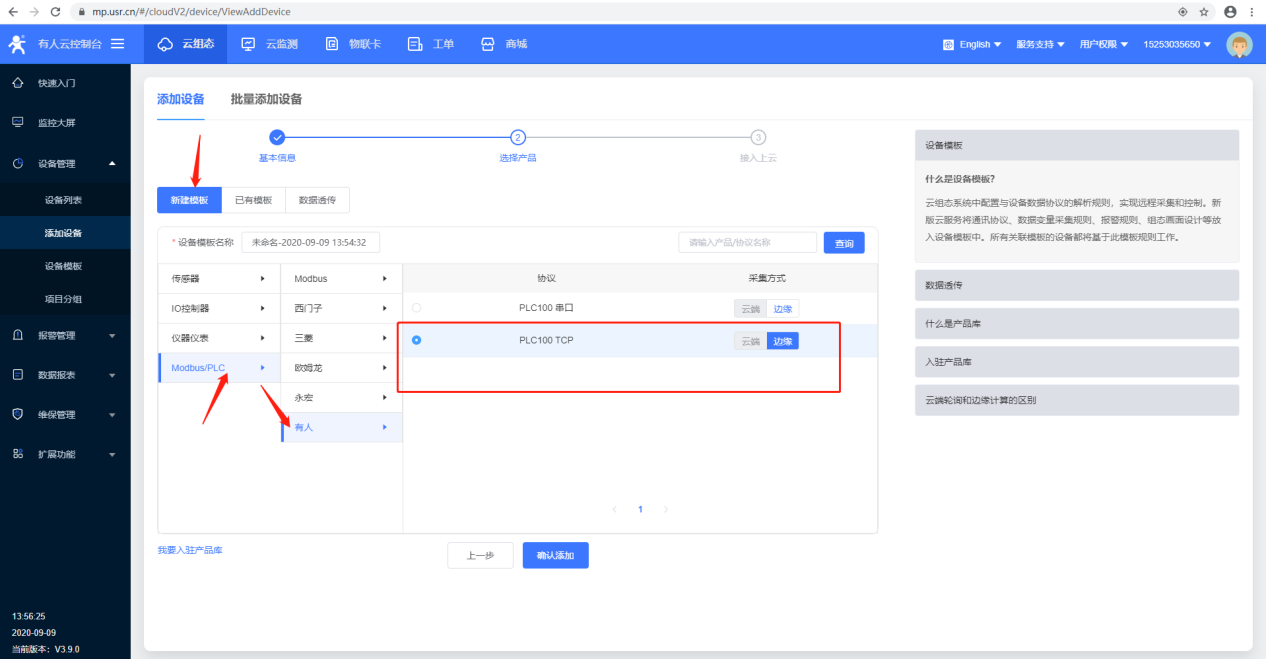

　　3.添加設備模板，選擇modbus/PLC》有人PLC100TCP

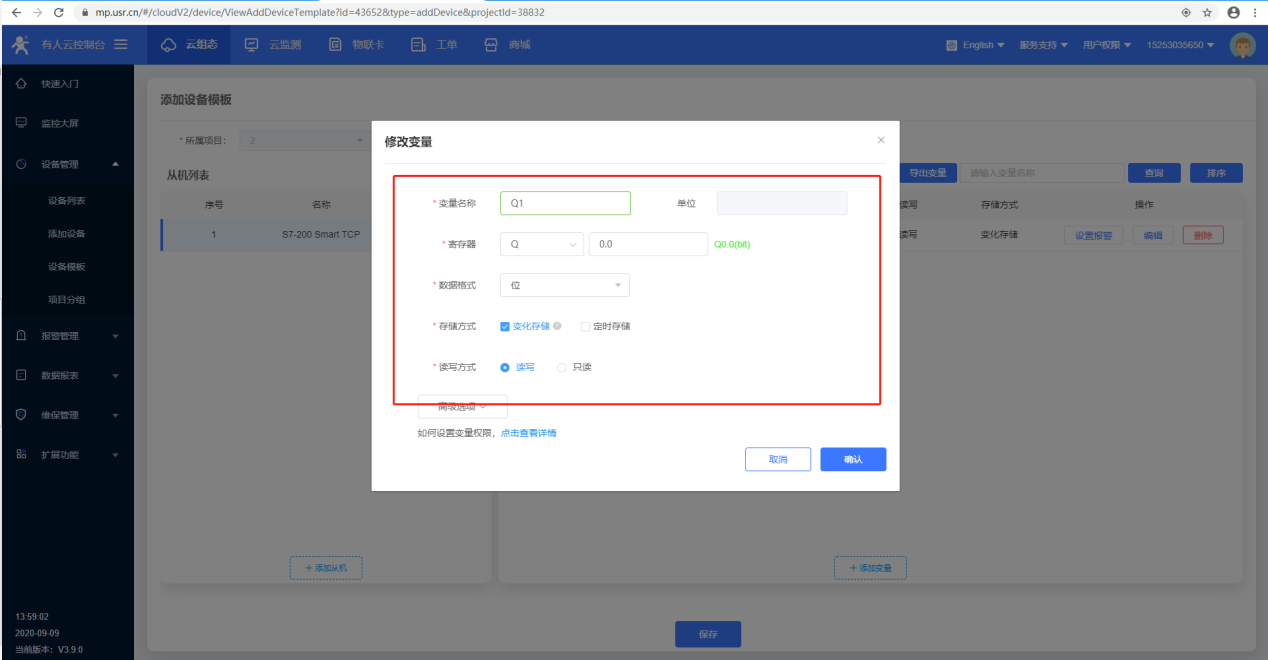

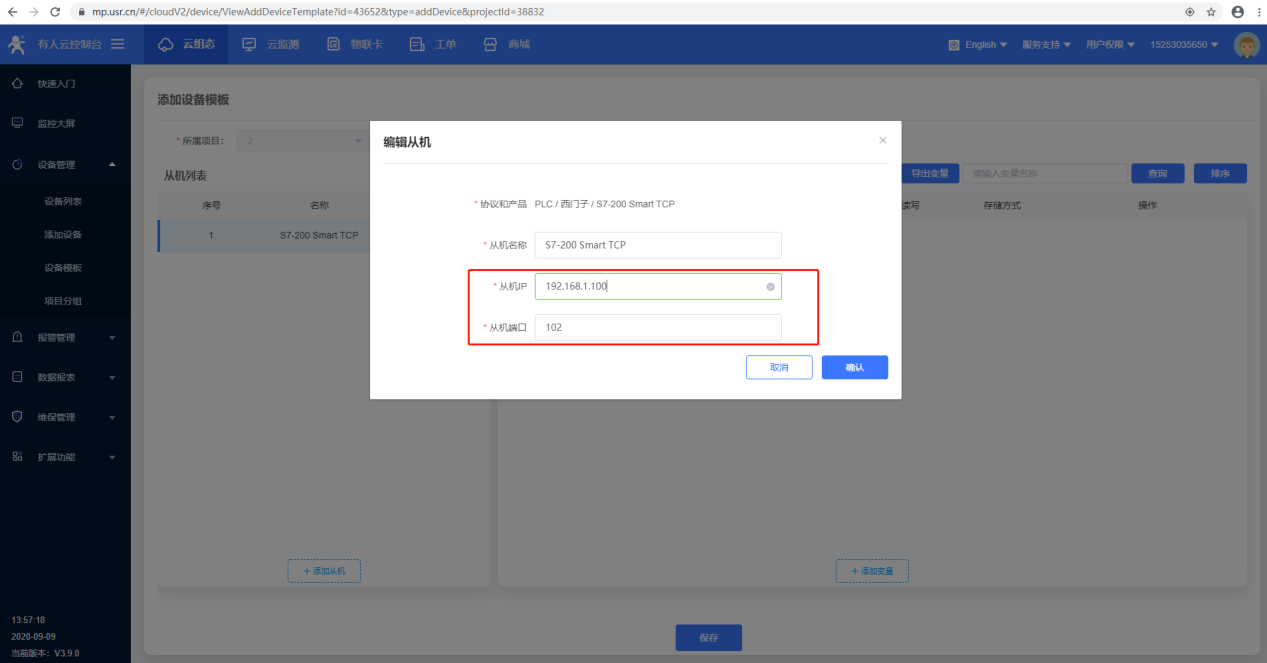

　　4.下一步填寫從機和變量，從機IP為PLC的IP，從機端口為PLC的端口

　　5.按照PLC中程序，添加數據點

　　6.點擊保存，成功添加設備

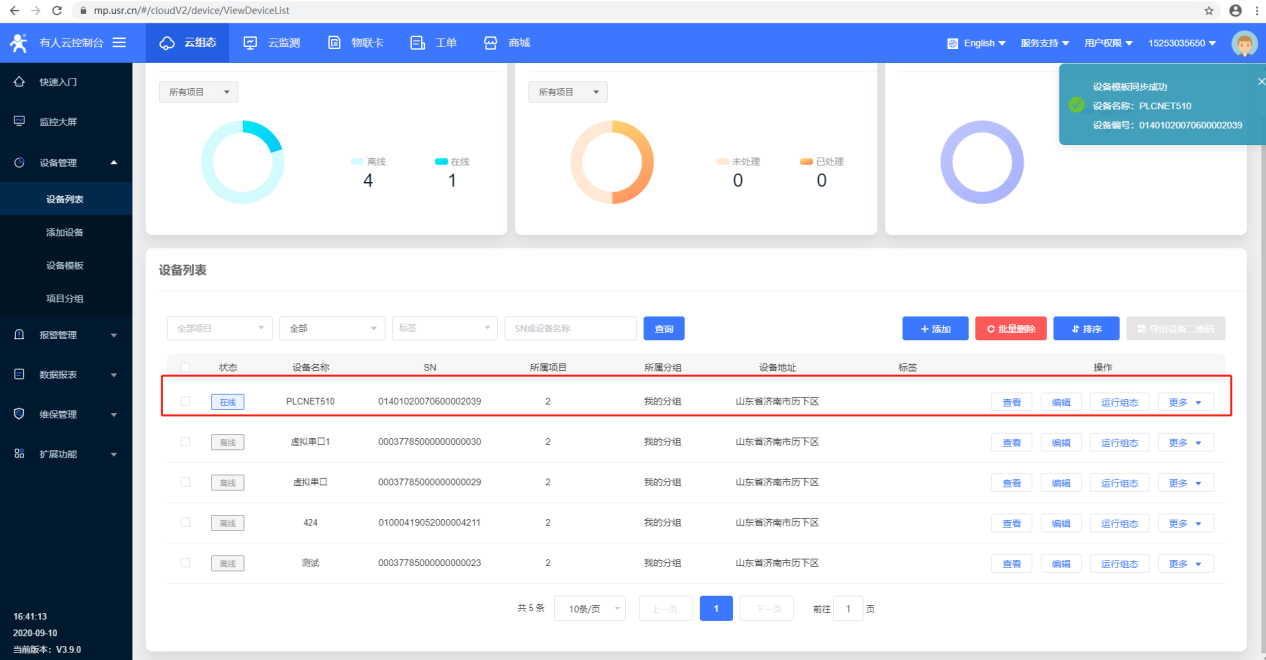

　　7.可在云端看到PLCNET510云端上線

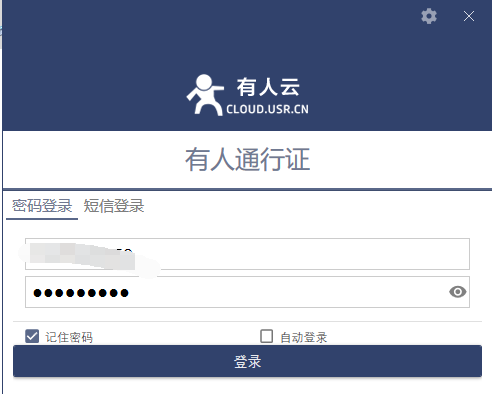

　　8.打開PLCNET上位機軟件，登錄有人云的賬號和密碼

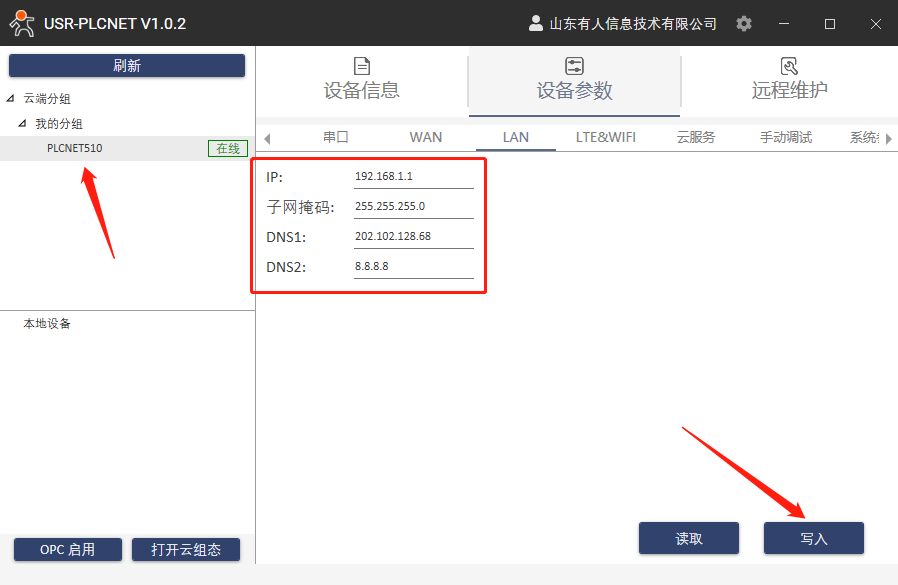

　　9.選中在線設備，設備參數》LAN，修改LAN口IP和PLC的網口IP在同一網段，點擊寫入

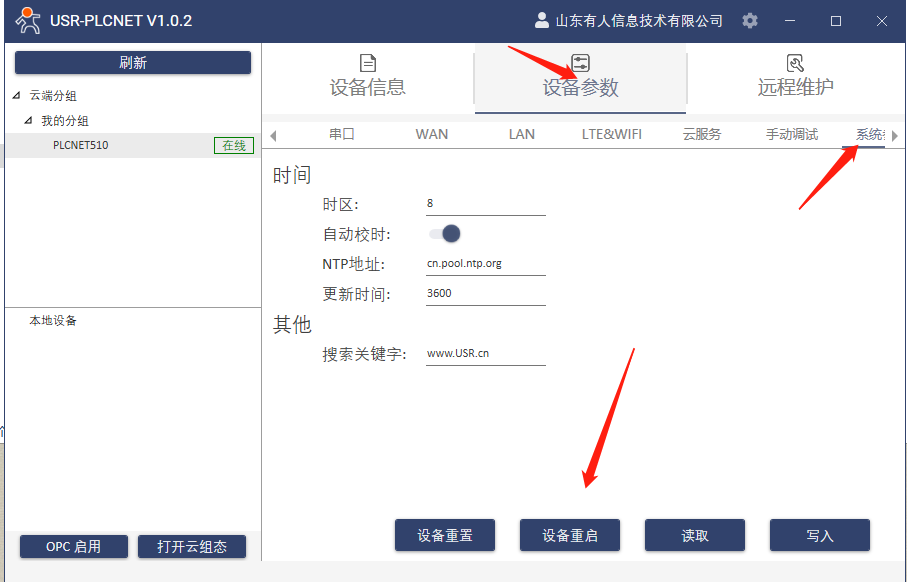

　　10.系統參數》設備重啟

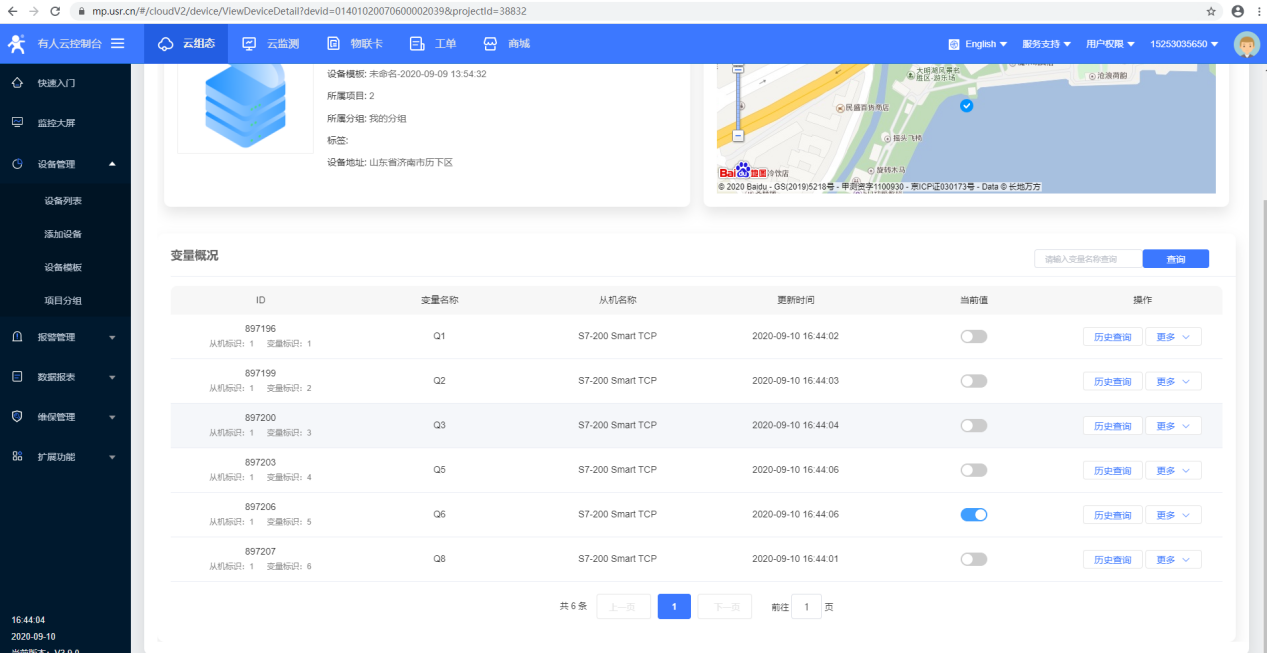

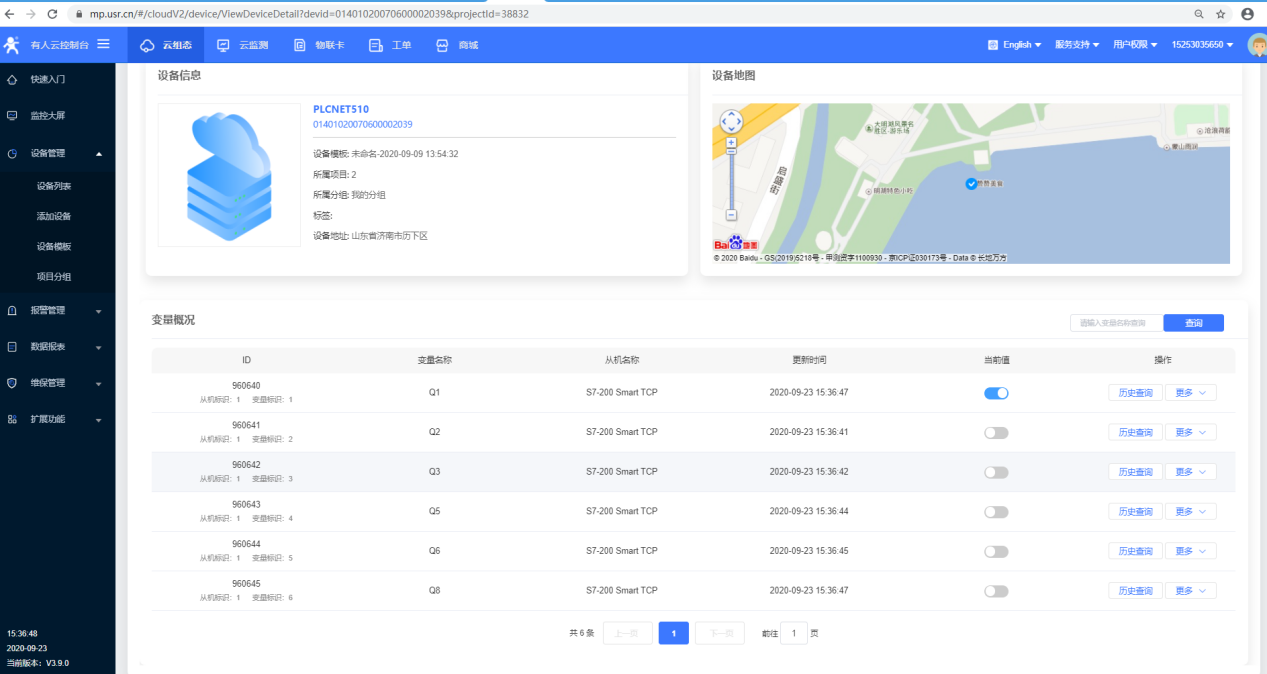

　　11.云端數據正常更新

　　組態王設置

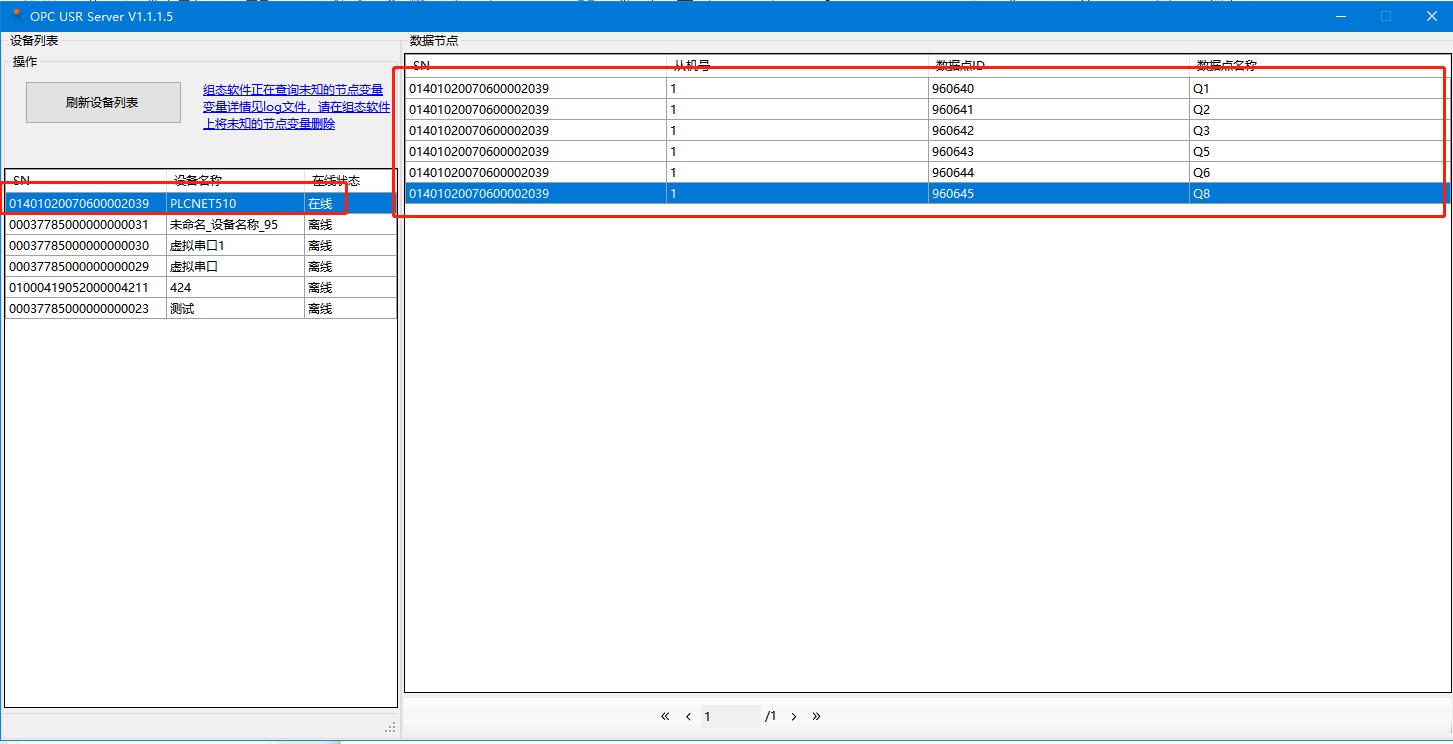

　　打開OPC軟件，登錄有人云賬號和密碼，OPC軟件同步有人云上PLCNET510的數據點

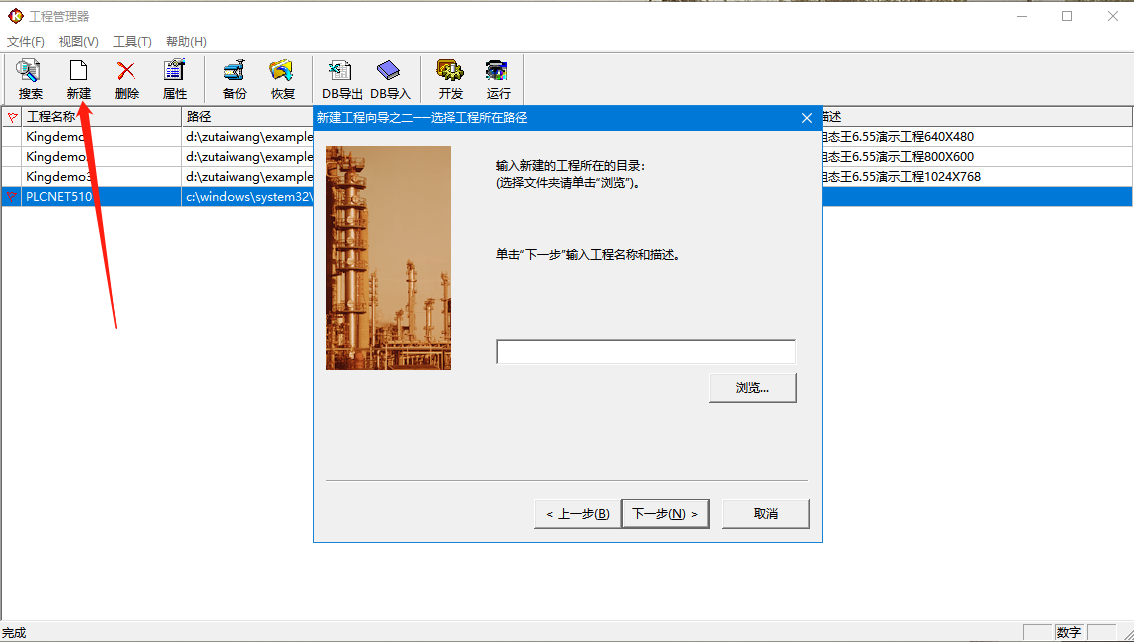

　　2.打開組態王軟件，新建工程

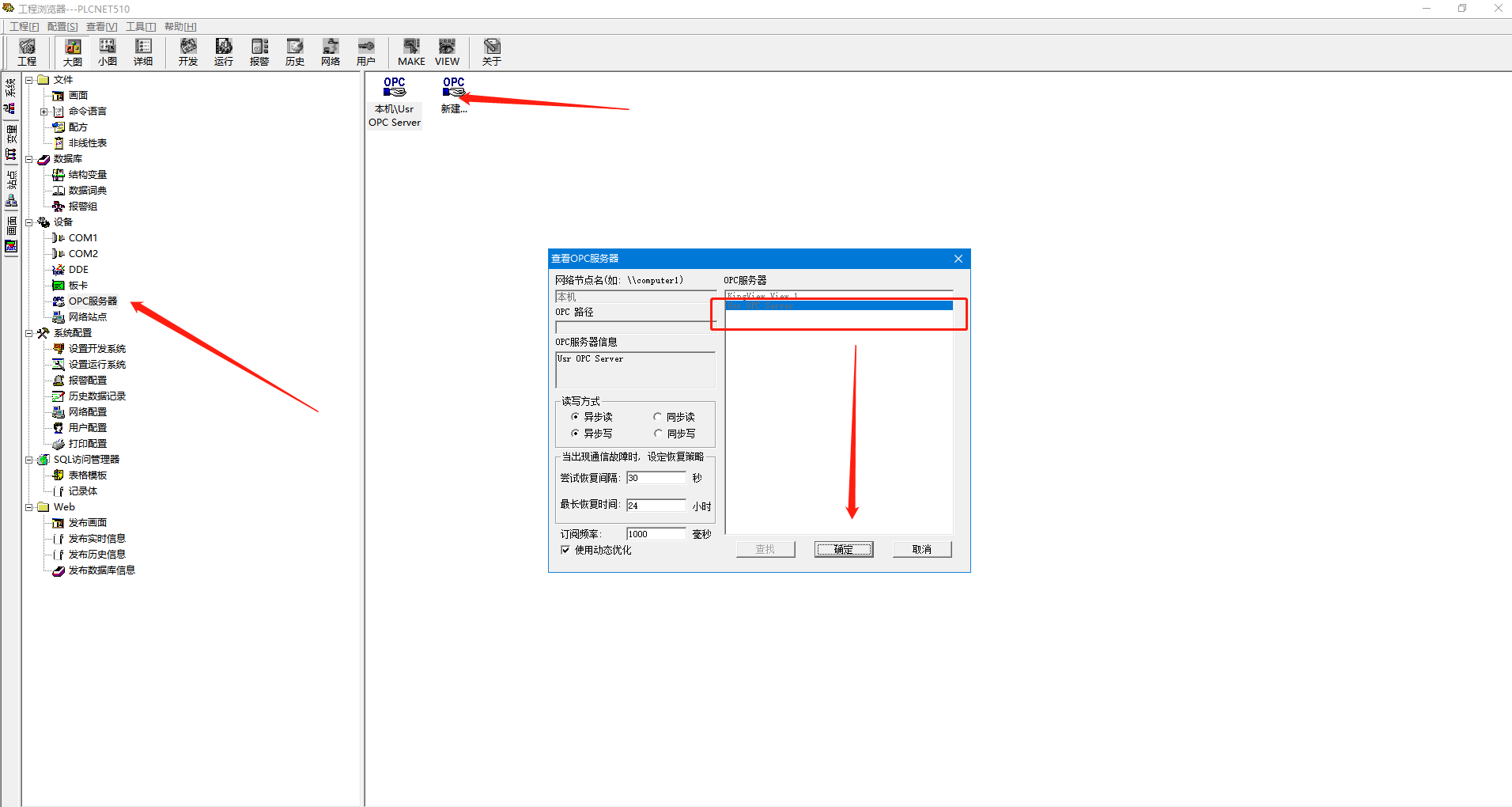

　　3.添加OPC服務器→選擇Usr OPC Server

　　4.添加數據點，步驟：數據詞典→新建→選擇對應的設備→變量類型→寄存器地址→數據類型→確定，注意：添加時需要雙擊點開設備之后添加設備下面的節點，名稱顯示不開可以拖動滾動條選擇節點。

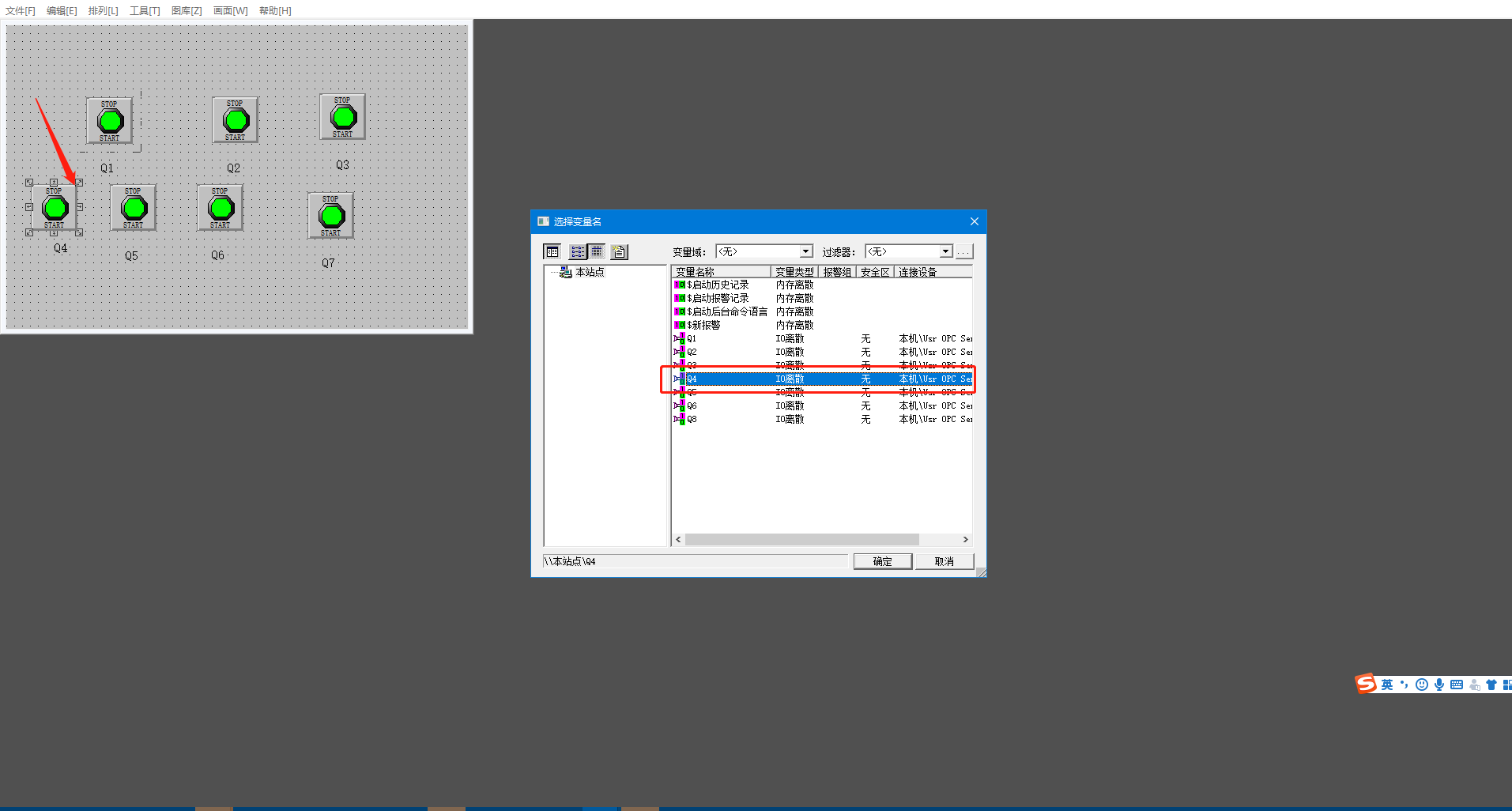

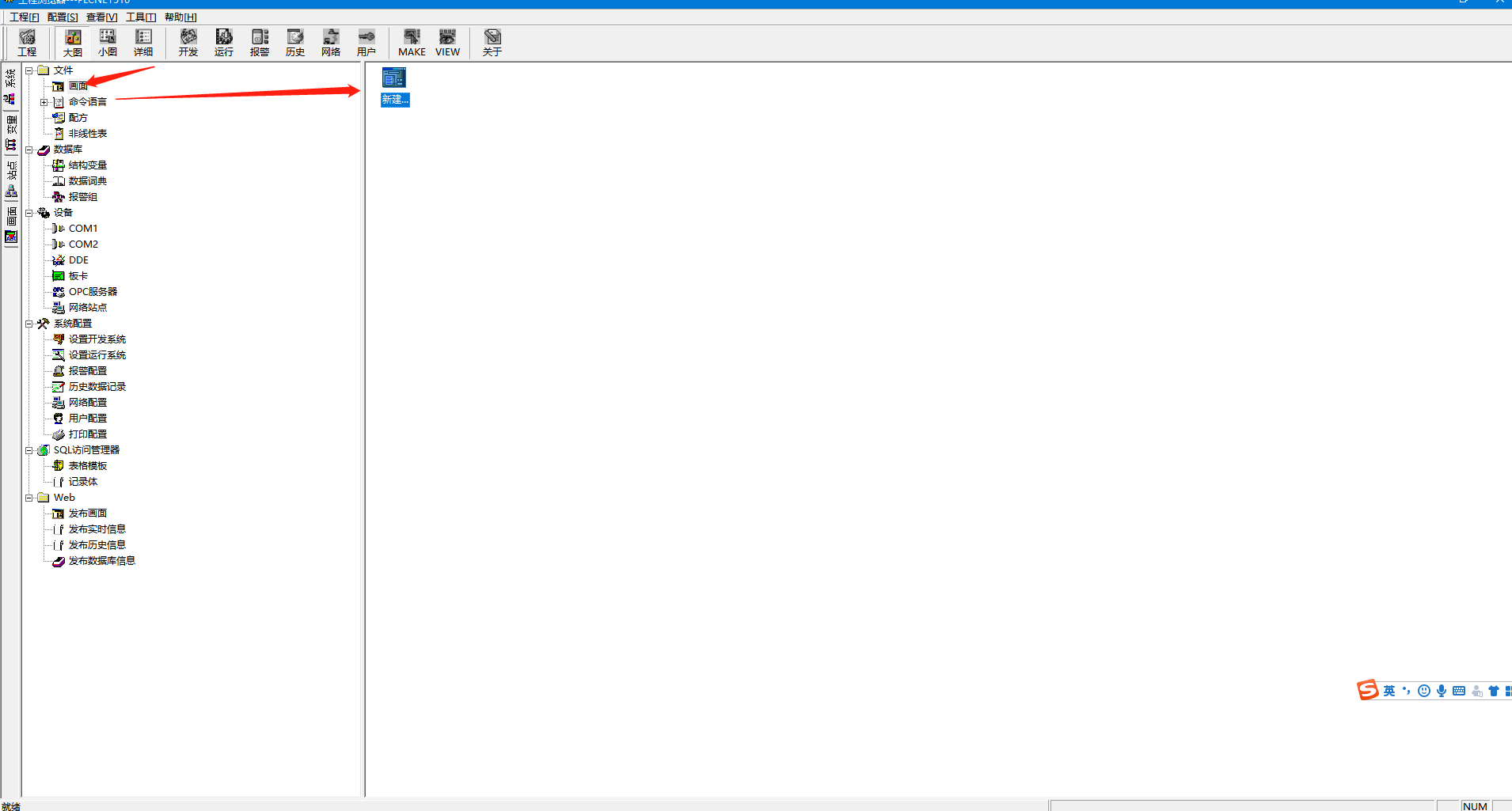

　　5.畫面→新建→添加控件→關聯數據點

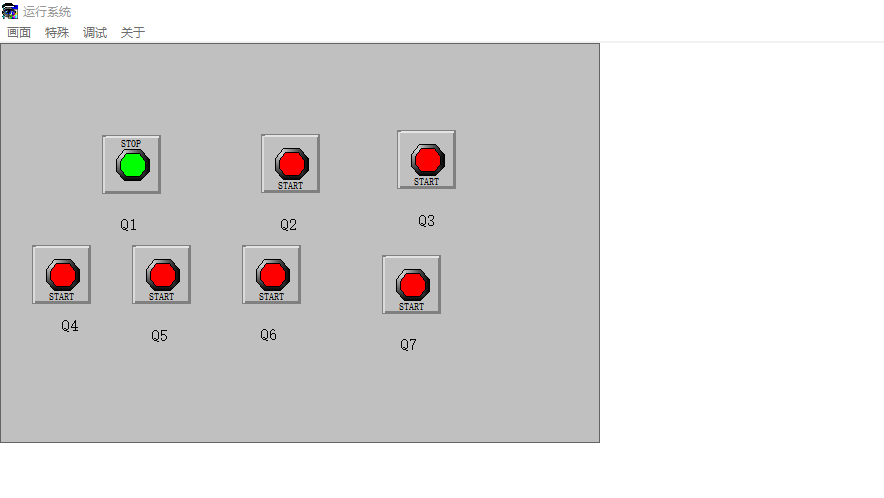

　　6.組態畫布添加節點，添加云端數據節點和普通數據詞典方法相同，選擇需要監控的節點對應到控件上面即可
